Переобладнання гальмівної системи (схема)
Розкажу трошки про процес заміни передніх барабанних гальм, які єстандартними в ЗАЗ – 965 на дискових від ВАЗ-2108 та розміромболтів 4 х 98.
Були проведені наступні етапи роботи:

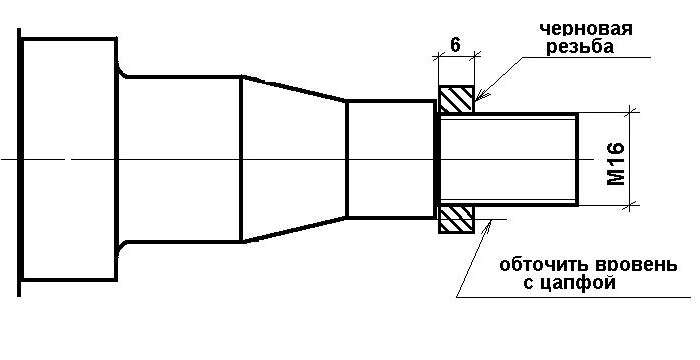

1) На передню ось від ЗАЗ – 965 накручена заготівля (з чорновимрізьбленням), яка надалі обточувалася.

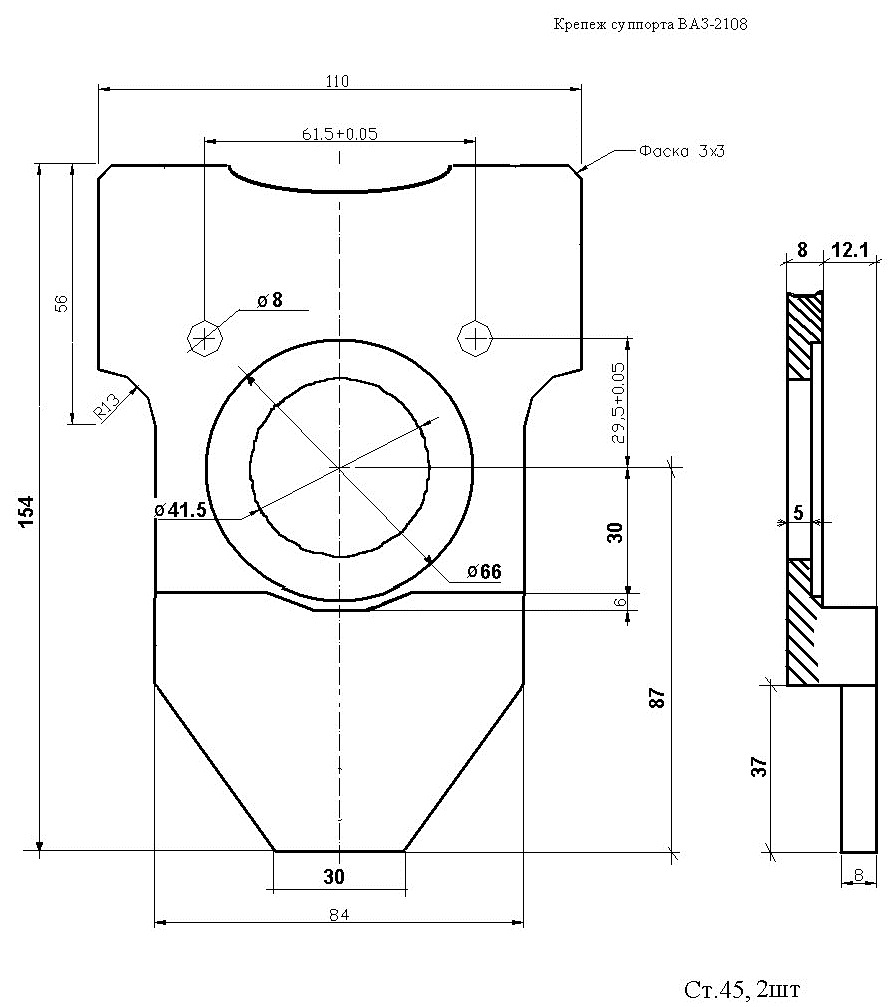

2) Виготовлено кріплення (пластину) під супорт ВАЗ-2108.

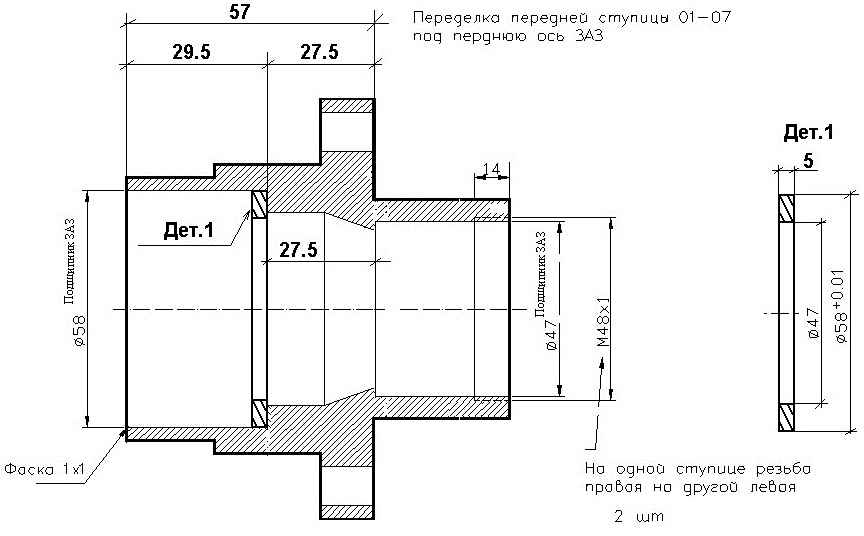

3) Перероблювалася передня маточина від ВАЗ 2101 під стандартніпідшипники ЗАЗ.
4) Куплений гальмівний диск (фірми MS, гальмівні колодки теж цієїфірми) і супорт від ВАЗ-2108.

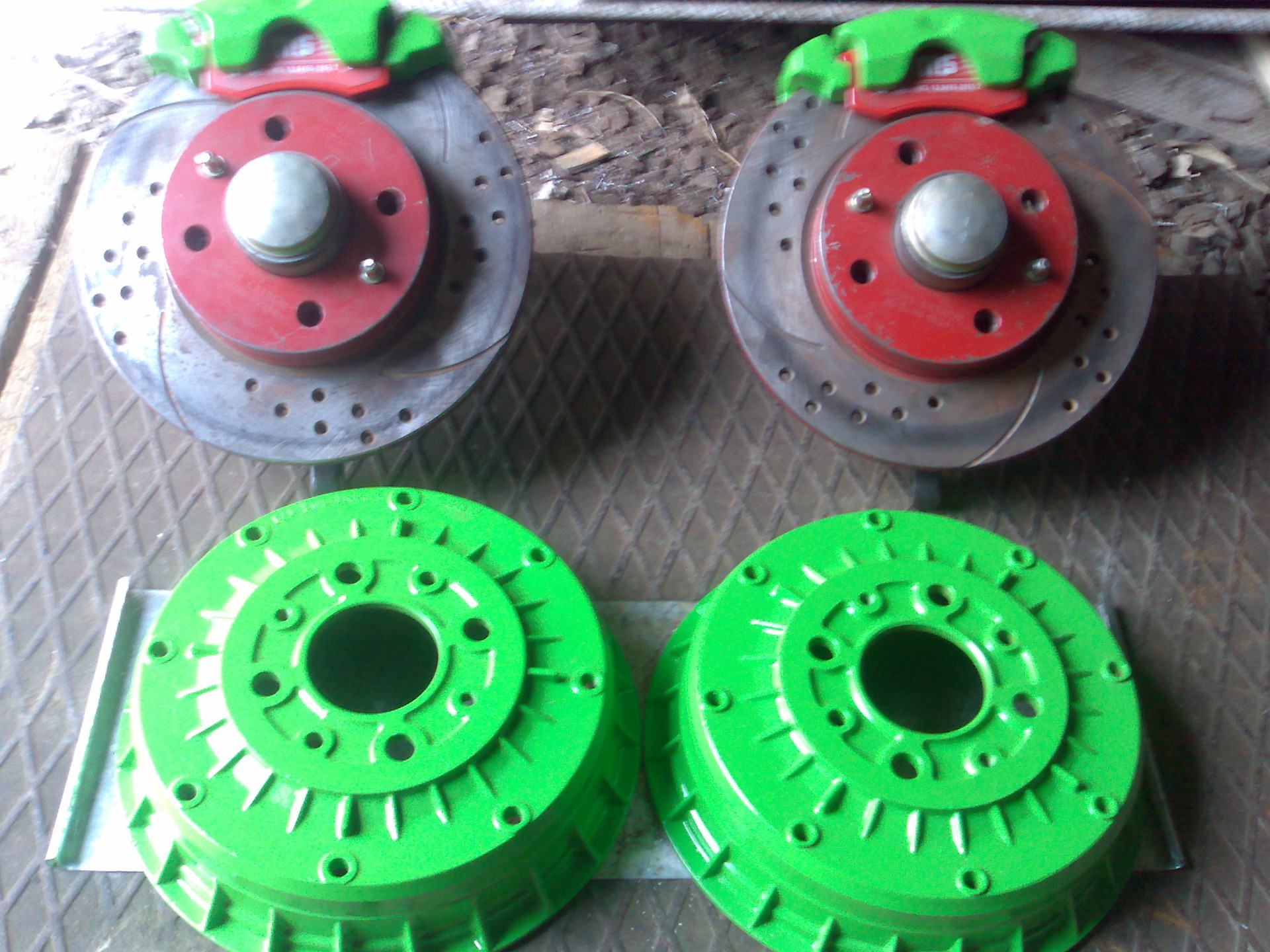

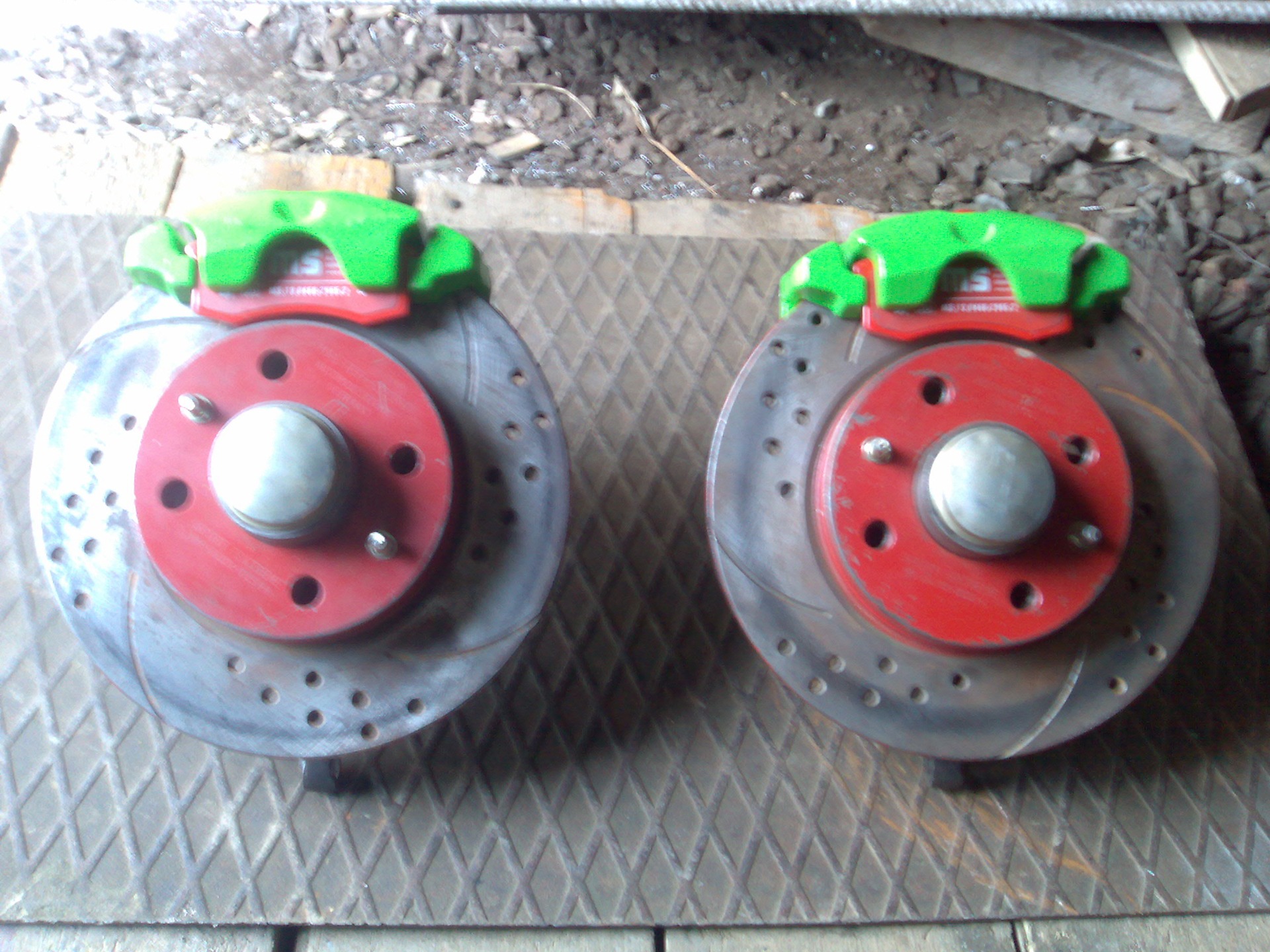

5) Зібрано все :)
6) Ну і установка на машину! Доповнення креслення та розміридеталей дивитись на фото :)
Коментарі8
не погано.
Робота класна! Але будь обережним, мене за записи українською мовою вже 3 рази банили!..От я і переписав повністю свою сторінку російською (
Дякую за пораду.ps сторінка в мене на російській мові, інакше не хотіли реєструвати )
Блін! Це Сімінеловські креслення?! А чого не схотів дискові і на зад? втікати.zaz.kiev.ua/forum/gallery…/07710-1293270752-682.jpg
А де саме там помилки?
Все робилося тоді коли не було з ким порадитись, а зараз поки що не хочу повертатися до даних деталей. Встановлюю регулюючі стійки )
Ну гаразд ) Якщо все встало нормально, биття не має, то добре.
Дякую, а до питоння гальмівна система на дискові по колу, гідроручника та ступиці цільноточені, ще повернусь )
