Всім привіт!

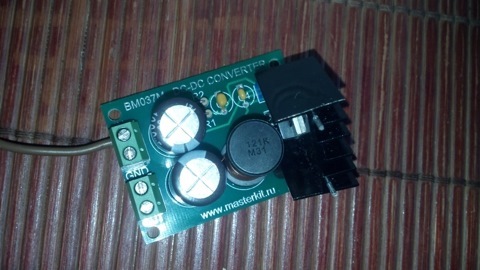

Нарешті підібрав нормальний корпус для купленої нещодавно платиBM037M.

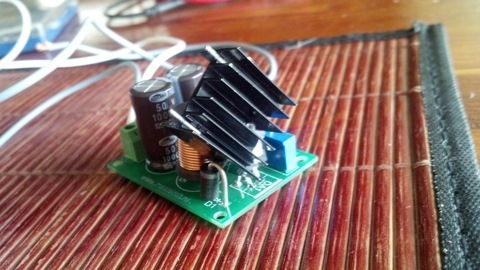

Плата ця займається тим, що стабілізує напругу живленнясвітлодіодів на рівні 12, 3 Вольт, незалежно від оборотів двигуна (генератора), що істотно подовжує термін служби світлодіодів. Платарозрахована на максимальний струм 3 Ампера, а тому організованемною підсвічування десь так і споживає, довелося на стабілітронприкручувати солідний такий радіатор. Підбирати немаленький.

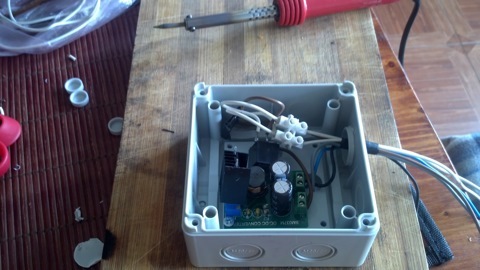

Ось так це виглядає у зборі

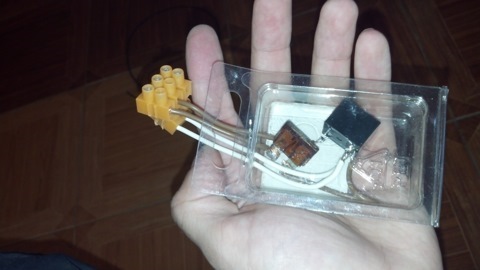

Колгосп з реле та запобіжником з попереднього варіанту
Раніше було так< я переніс у цей же корпус, щоб не плодитикоробочки і не витрачати безліч місця всередині корпусу. І врезультаті я вперся в проблему - куди це все впхнути підкапотом.

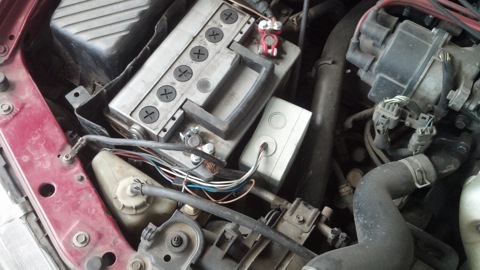

Вийшло ось так:
Якось так
але варіант ще не кінцевий — думатиму)).
< /
Плата так само забезпечена підстроювальним резистором іналаштовувати вихідну напругу необхідно під навантаженням. Томутренувався я на лампочці, а світлодіоди підключив вже коли напругабула в допустимому діапазоні 11, 5 - 12, 9. Тепер при вимкненомудвигуні на діоди йде 11 Вольт, а при "газ у підлогу" 12, 5 прибортовому 14, 2.
Коментарі7
ще проводи в гофру і вихід з РК треба робити знизу щоб ні чого не потрапило))
Це наступним етапом)) Як завжди було мало часу, тому зробив - щоб працювало. А потім вже доведу до пуття
Діодні стрічки без жодних проблем переносять 14 вольт.ДіСІшник в принципі річ хороша. Не завадить!
Без проблем, але термін служби скорочується.
Якщо і скорочується, то зовсім не значно)Скоріше її доб'є вологу або злам)
Переконав! Піду знімати)))
Ні, не ... знімати не потрібно) Я ж написав, що річ корисна! )
