Якось проморгав момент, що ніде нема опису жабри на капоті. А це, доречі повністю кастомна річ, яка навіть працює так як і булозадумано.
Проблема з виводом надлишкової теплоти завжди актуальна для любогодвигуна, а особливо для турбованого двигуна, а особливо длякастомного. Звісно що є готові рішення, від різних брендових і недуже кантор. Але це все коштувало чималих грошей, та й не цілкомзадовільняло мої потреби. Болгарка, і Зварка вирішило це питаннядоволі в непоганий спосіб.

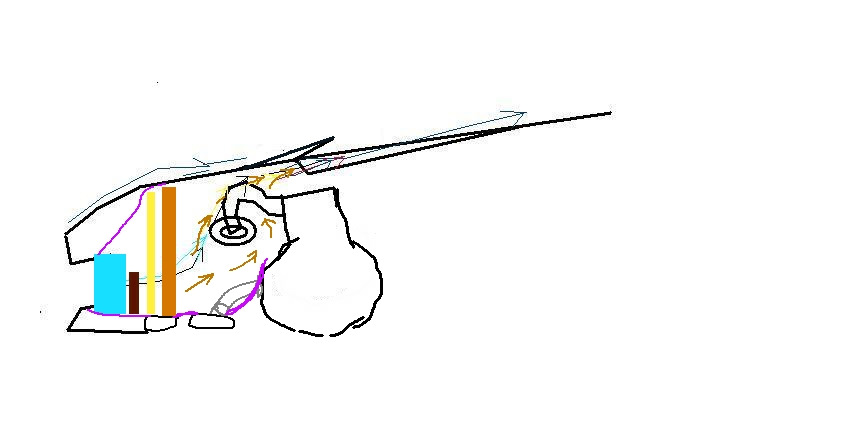

спочатку звичайно був "проект"
проект)))

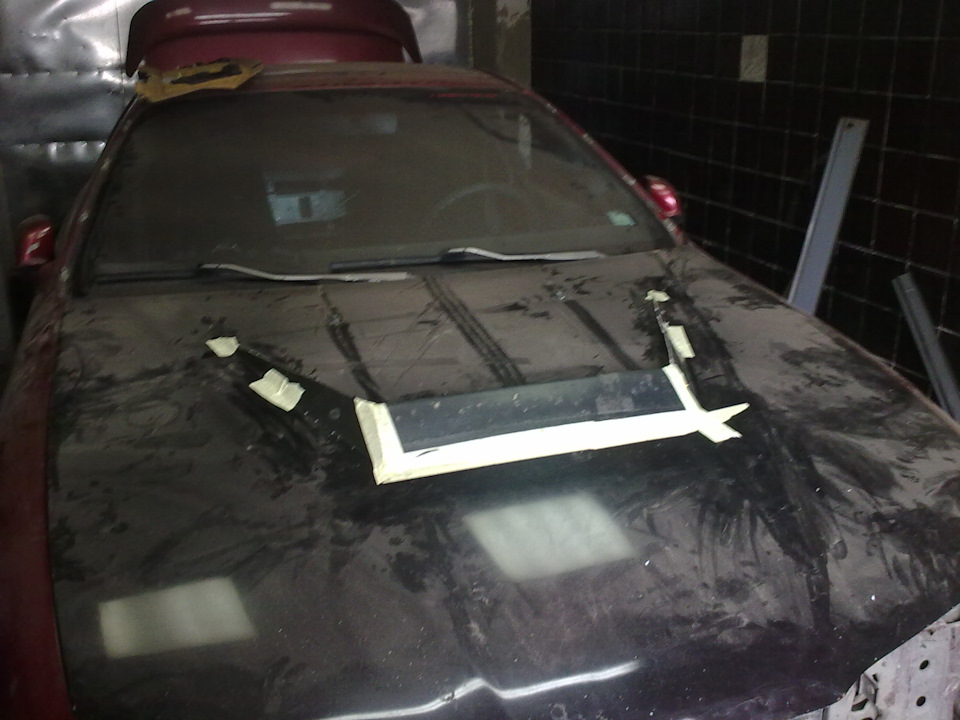

потім були примірки

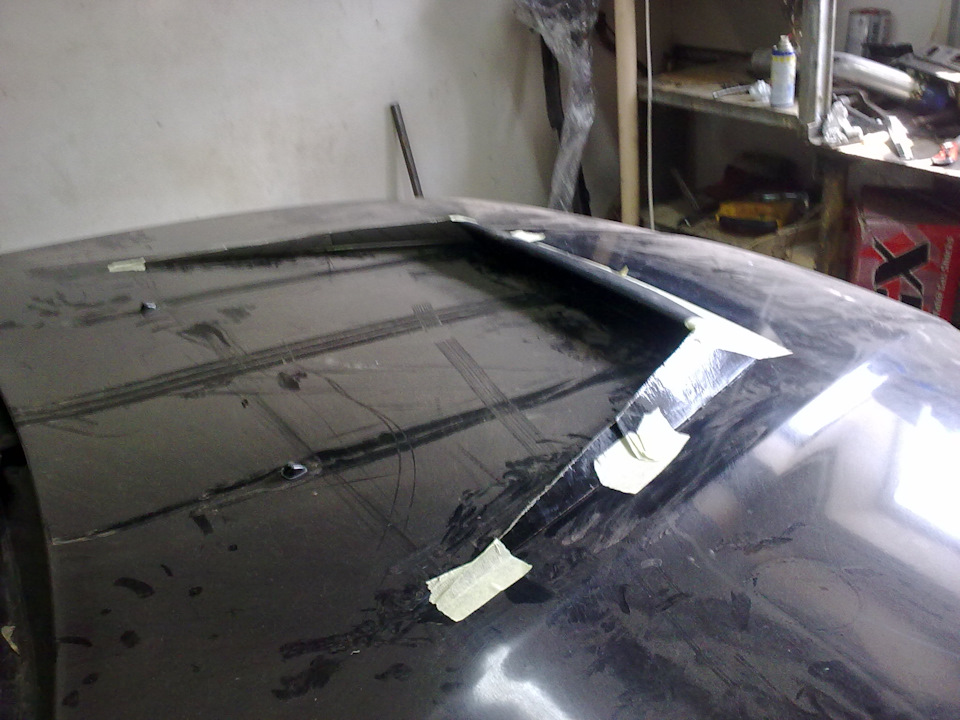

потім було багато роздумів і обговорень. Але таки прийняли рішення "різати". Мені дуже пощастило, що в момент коли я почав різатикапот, до мене зайшов мій друг коваль, який працював на той моментв кузні, і вчасно зупинив мене перед тим, як я зібрався відгинативиступ на капоті. Я ж то по своїй необізнаності, просто взявплоскогубці і зібрався гнути, а потрібно було зробити тонкий надрізболгаркою, для того, щоб було рівне ребро згину.

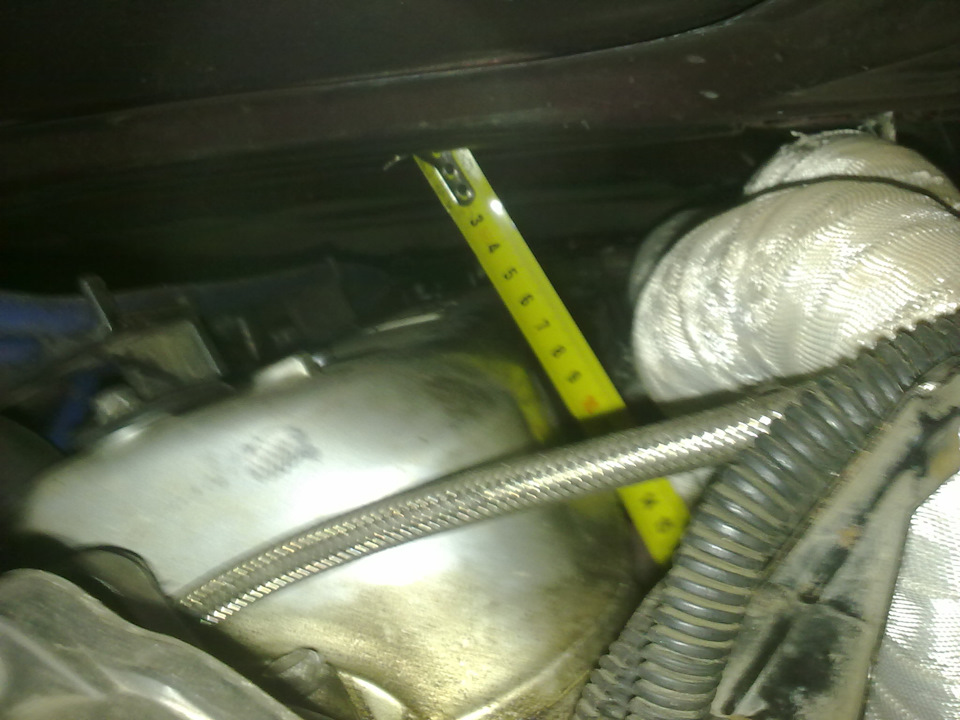

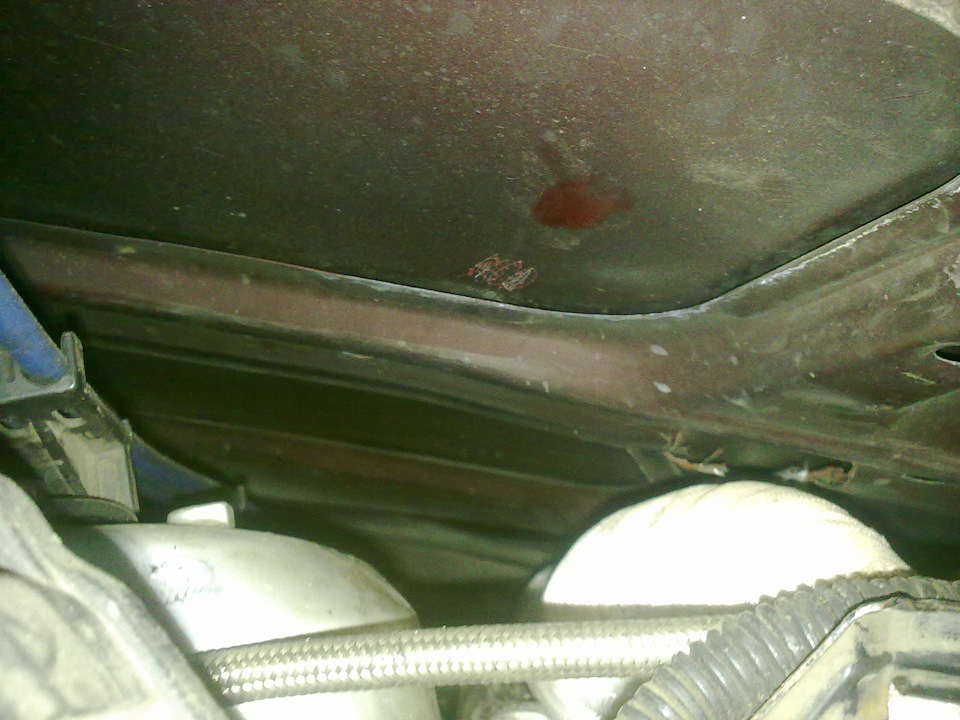

проріз точно над кришкою ГБЦ
Потім було змайстровано тимчасовий жолобок для відводу води, трохизашпакльовано і зафарбовано. Робота була зроблена не даремно. Ефектвийшов просто прекрасний, і всі побоювання, що така форма вирізубуде створювати завихрення і зону високого тиску в тому місці, поаналогії як в районі лобового скла і "жабо", були безпідставні.Навіть коли машина стоїть, дуже відчутно тепло яке виходить з тогопрорізу, особливо коли вмикаються карлсони.
Правда є декілька побічних ефектів…
1. Капот в місці розрізу, початково мав форму легкої дуги, а післязагину і утворення ребра, став прямий, і відповідно краї капотутрохи задерті вгору. Але додаткові замки капоту цю проблемувирішать.
2. В дощ, іноді вітер сильно задуває воду на випускний колектор, іколи заводити машину після такого, досить довго сохнуть і паруютьбинти на колекторі, від чого з капоту валить стовпом пара, ізапріває лобове скло.
3. Через проріз осінню залітає під капот дрібне листя, осідає наколекторі, і потім тліє і димить. Правде це можна вирішити дрібноюсіточкою.
Проблему №2 теж можна вирішити за допомогою заслінки, яку можнаставити "вручну", а можна придумати її в вигляді дроселя, завтоматичним відкриванням/закриванням в залежності від температурипідкапотного простору. Але про це буле окрема тема.
Якщо комусь цікаво зробити такий капот на прелюдах з SOHCдвигунами, може дати точні розміри, де робити розріз. Для Н22двигунів думаю це не актуально, оскільки там ГБЦ суттєво ширша.
