Доброго часу доби, днями купив сигналку зі зворотним зв'язком, підключив все окрім кінцівок на двері та відчинення багажника, можехто стикався з такою схемою, всю голову зламав не можу зрозуміти дочого на прихід кінцевика "+" і "-"
Як на дверний кінцівка йде
Взяв зелений під'єднав на червоний з білим а синій кинув на масуефект не якийсь тільки глюки сигналки
Коментарі18
Зробив синій кинув на центральний який йде на всі кінцівики під торпедою щоб не далеко тягнути до кінцевика. Дякуємо за допомогу
Ну ось. Нічого складного. Просто потрібно нормально без поспіху вникнути в схему.
Синій провід впай у провід кінцевика однієї з дверей, не помилишся.
синій від'єднай від маси, а до кінцевих треба приєднувати помаранч-білий помаранч-чорний
Оранжево-білий і оранжево чорний це капот і багажник. Двері це синій. Хоча якщо не париться то можна все це на один із цих проводів. Правда брелок буде брехати (якщо він показує місце злому).
синій і зелено-білий це( +) вихід на кінцеві двері, У нас керуючий мінус.Підключай мінус.
Правильно. Синій провід це для керуючого мінуса. Щоправда, якщо на сигналці недостатній захист, то авторові вже нема чого підключати. У нього плюсовий і мінусовий дроти замкнуті одночасно на масу.
Цікаво, чи працює сигнал після такого знущання?
До речі, це схема від GC.

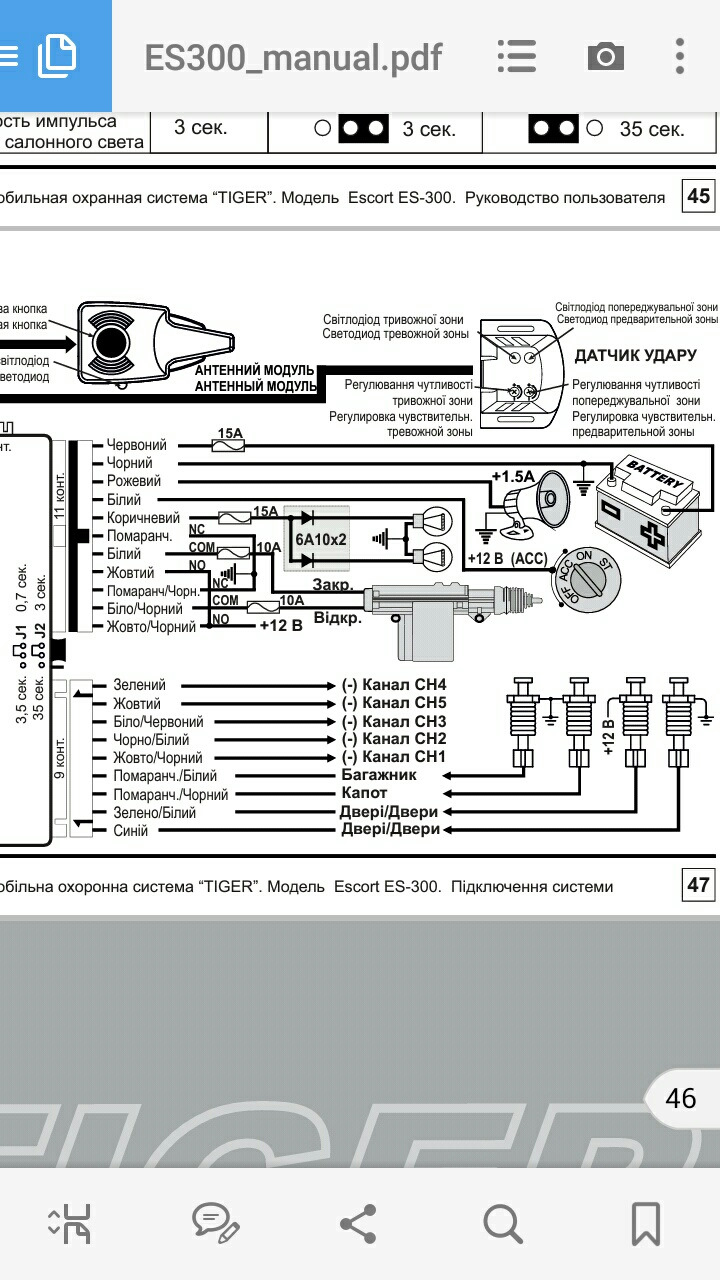

На схемі показано два варіанти підключення, з керуючим плюсом і масою. У нас керуючий мінус.

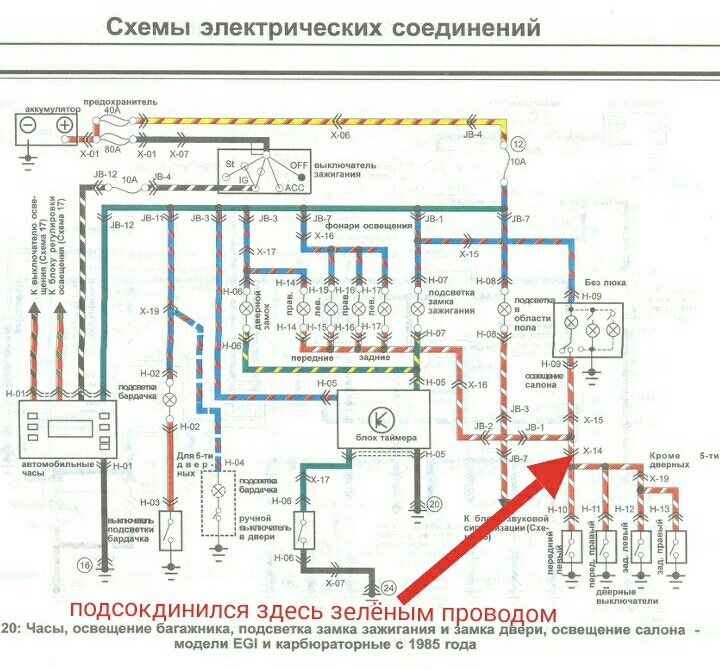

Найцікавіше у мене дві схеми одна до 1985 а друга з 1985 і вони різні
А тобі потрібна схема після 87 року. Так там схема і не потрібна. Синій провід на кінцевик і всі справи.
З 87 року не можу знайти кольорову
А їх і немає. Там кольори проводів буквами маркуються. Дуже просто. Якщо треба у мене в бж є. Можеш завантажити.
Спасибі, буду розбиратися, ще залишилося відкриття багажника зробити, схему зрозуміти, а то у мене походу колгосп постукав камені через задню ляду, соліноїд стоїть не рідний і коли зняв кнопку стирчать 4 дроти а підключено 2 який секрет притаїли ті д...
У мене соленоїда взагалі не було. Поставив звичайнісінький універсальний. Вже подумирає. Треба міняти.
Також стоїть універсальний тільки за якою схемою підключено друге питання, дивився види підключення, 1) після реле стоїть кнопка на + 2) перед реле столик кнопка на + 3) кнопка стоїть після реле на -
Там немає реле.
