Розкажу як робив і покажу що вийшло., фотозйомка процесу нездійснювалася. Перед установкою ГУ задумався як зручніше неюкерувати, адже весь час відволікатися від дороги щоб елементарнозменшити або додати гучність, переключити трек або радіостацію — небезпечно в першу чергу! Від не штатних варіантів:типу додатковогопульта на кермо, або якогось іншого пристрою, який не гармонійновписується в інтерфейс - я вирішив відмовитися.
Нічого вигадувати не довелося, на допомогу, як завжди, прийшовХюндай Клуб, за що велике спасибі всім його активним учасникам! Ідосі їхня тема, я вважаю, найповніша за обсягом матеріалу.forum/showthread.php? t=89341 — Мультируль для штатної магнітоли зкруїзом
Прошу не звертати увагу на назву "з круїзом", зробити можнаабсолютно на будь-якому Тушкані, правда без круїзу — метушні трохибільше, але про це далі…
Почнемо з теорії:1. Для комплектації з круїз-контролем. Круїзкерується 3-та проводами, +12В, маса і ще один керуючий. Так ось, провід +12В можна спокійно звільнити, і взяти самі +12В з релеуправління звуковим сигналом, тобто. Бібікалки, на неї так само йдеокремий постійні провід 12В, вони пропадають тільки тоді, коли винатискаєте сигнал, що для нас взагалі не критично. Як частозатиснувши бібі ви встановлюєте круїз? Тим самим маємо один вільнийпровід на кермо, що нам і потрібно, т.К. Для ручки керуваннямузикою потрібно всього два контакти:це керуючий і маса (нагадаю, маса вже заходить для ручки з круїзом, тому її беремо від туди, акеруючий — той провід, що звільнився, від 12В з круїзу).
2. Для комплектації без круїз-контролю. Штатний равлик, згідно зфорумом, має стандартний 6-й контактний шлейф, з яких 2 йде наподушку безпеки і 1 на звуковий сигнал, решта трьох можете задіятина свій розсуд для підключення управління музикою та телефоном!
>
Перевіривши всю інформацію, я зрозумів, що підключити це все будене складно, тому наступним кроком стали пошуки тих оригінальнихважелів.
І тут було розчарування — виявилося в Україні, так і в Росії теж, купити їх не реально. Немає в наявності ніде. В Україну незавозилися комплектації з такими важелями взагалі, якщо ви бачили вкогось їх — значить або люди доставляли самі, або авто булопригнано з Кореї і випущено для корейського ринку. Людиз'ясували:
1. Підходять важелі від Cia Cerato, лівий та правий, номер 967102F000. Лівий важіль має 5 положень (додаткове від себе), на відмінувід Тушкановських, у якого тільки 4 (вгору, вниз, на себе і кнопкаправоруч).

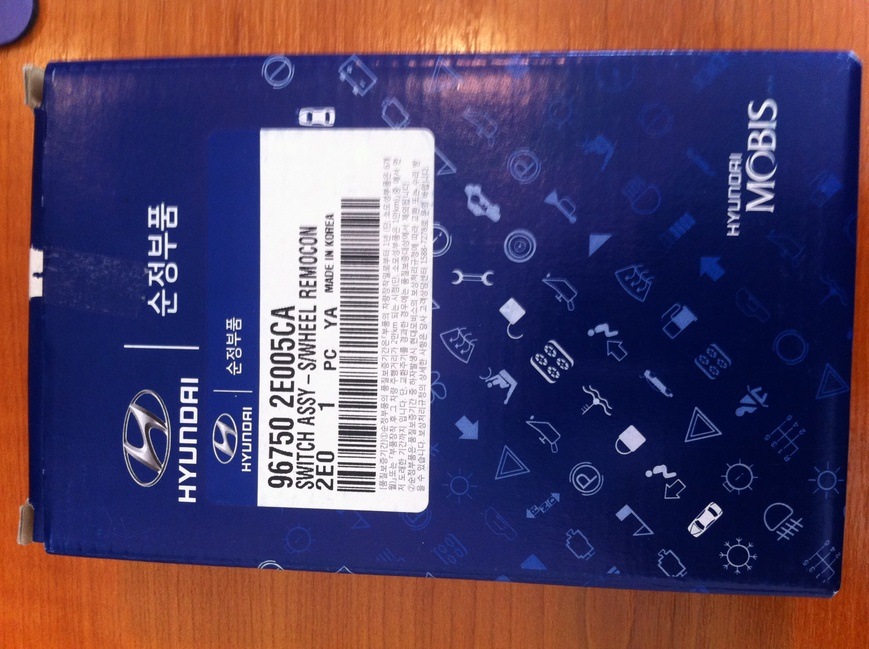

2. Рідні, Tucson важелі, лівий (керування музикою) та правий (керування телефоном), номери:96500 2E005CA або 96750-2E005CA
3. Рідний від Tucson, але один правий, для комплектації без круїзу, номер 96750 2D100CA.
4. Знову від Cia Cerato, лівий і правий, але без світлодіодноїлампочки, і я так зрозумів без 5-го положення, номер 96710 2F010.Будь-які важелі можна купити на ebay, Прямо у корейськихпродавців. Т.К. У мене комплектація з круїзом, варіант 3 відпаввідразу, 1 і 4 — не сподобалися тим, що трохи по зовнішньомувигляду відрізнятиметься від штатного важеля круїзу, тому вирішивбрати штатні для Tucson, а саме — варіант 2. Але поставив тількиодин лівий важіль управління звуком, чого цілком достатньо. На ebayспочатку знайшов дешевше:www.ebay.com/itm/29086376… сплатив, алепродавець протягом тижня так і не зробив відправку, попросив йогоповернути гроші, він повернув без будь-яких питань.:www.ebay.com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів41$ + 22$ вийшла нормальна, надійна доставка через EMS, т.К. Зазапропоновані 7.8 $ звичайною поштою чекати більше місяця нехотілося, та й іноді траплялися випадки коли взагалі не доходило.Замовив і почав чекати.

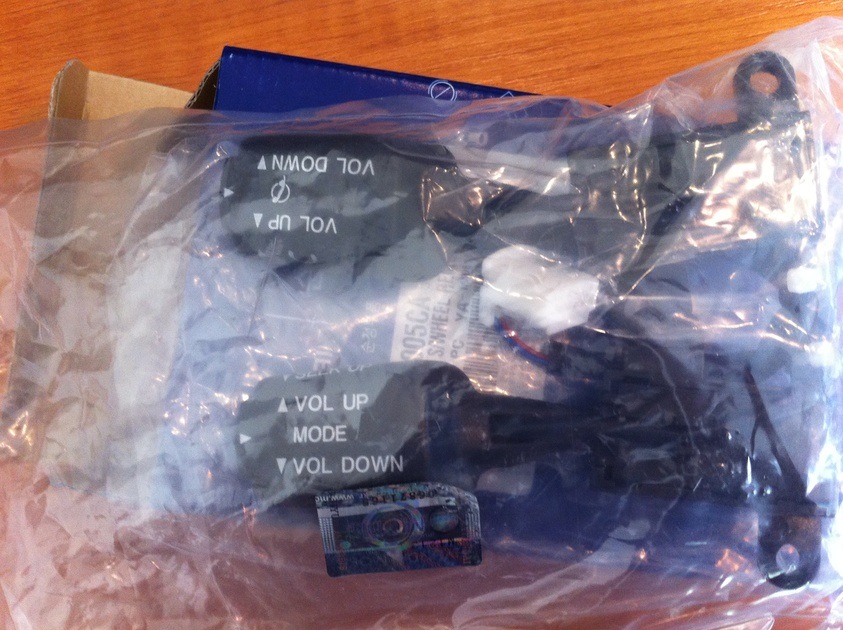

Через 15 днів посилка була вже в Харкові!

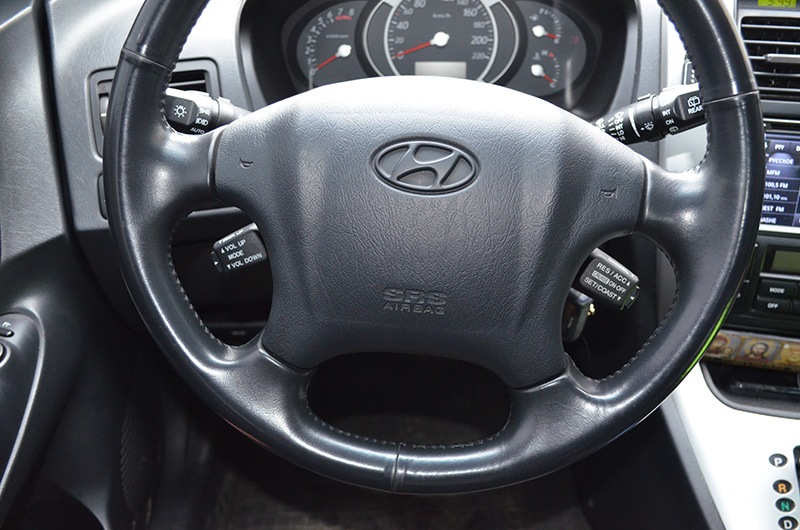

Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз

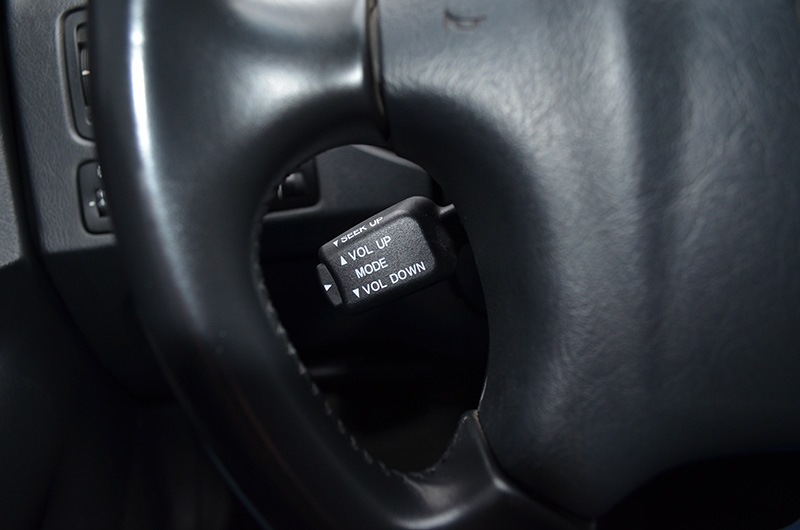

Важіль управління аудіо

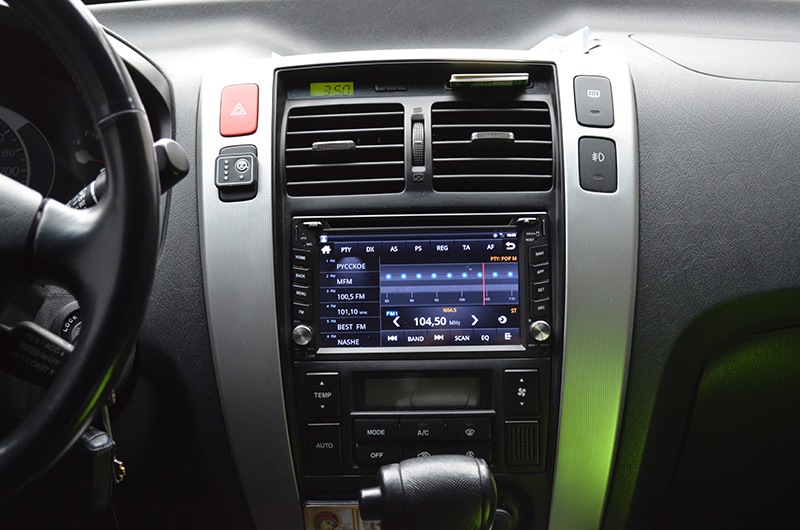

Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"підходять важелі від Cia Cerato, лівий та правий, номер 967102F000. Лівий важіль має 5 положень (додаткове від себе), на відмінувід Тушкановських, у якого тільки 4 (вгору, вниз, на себе і кнопкаправоруч).
2. Рідні, Tucson важелі, лівий (керування музикою) та правий (керування телефоном), номери:96500 2E005CA або 96750-2E005CA
3. Рідний від Tucson, але один правий, для комплектації без круїзу, номер 96750 2D100CA.
4. Знову від Cia Cerato, лівий і правий, але без світлодіодноїлампочки, і я так зрозумів без 5-го положення, номер 96710 2F010.Будь-які важелі можна купити на ebay, Прямо у корейськихпродавців. Т.К. У мене комплектація з круїзом, варіант 3 відпаввідразу, 1 і 4 — не сподобалися тим, що трохи по зовнішньомувигляду відрізнятиметься від штатного важеля круїзу, тому вирішивбрати штатні для Tucson, а саме — варіант 2. Але поставив тількиодин лівий важіль управління звуком, чого цілком достатньо. На ebayспочатку знайшов дешевше:www.ebay.com/itm/29086376… сплатив, алепродавець протягом тижня так і не зробив відправку, попросив йогоповернути гроші, він повернув без будь-яких питань.:www.ebay.com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів41$ + 22$ вийшла нормальна, надійна доставка через EMS, т.К. Зазапропоновані 7.8 $ звичайною поштою чекати більше місяця нехотілося, та й іноді траплялися випадки коли взагалі не доходило.Замовив і почав чекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"підходять важелі від Cia Cerato, лівий та правий, номер 967102F000. Лівий важіль має 5 положень (додаткове від себе), на відмінувід Тушкановських, у якого тільки 4 (вгору, вниз, на себе і кнопкаправоруч).
2. Рідні, Tucson важелі, лівий (керування музикою) та правий (керування телефоном), номери:96500 2E005CA або 96750-2E005CA
3. Рідний від Tucson, але один правий, для комплектації без круїзу, номер 96750 2D100CA.
4. Знову від Cia Cerato, лівий і правий, але без світлодіодноїлампочки, і я так зрозумів без 5-го положення, номер 96710 2F010.Будь-які важелі можна купити на ebay, Прямо у корейськихпродавців. Т.К. У мене комплектація з круїзом, варіант 3 відпаввідразу, 1 і 4 — не сподобалися тим, що трохи по зовнішньомувигляду відрізнятиметься від штатного важеля круїзу, тому вирішивбрати штатні для Tucson, а саме — варіант 2. Але поставив тількиодин лівий важіль управління звуком, чого цілком достатньо. На ebayспочатку знайшов дешевше:www.ebay.com/itm/29086376… сплатив, алепродавець протягом тижня так і не зробив відправку, попросив йогоповернути гроші, він повернув без будь-яких питань.:www.ebay.com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів41$ + 22$ вийшла нормальна, надійна доставка через EMS, т.К. Зазапропоновані 7.8 $ звичайною поштою чекати більше місяця нехотілося, та й іноді траплялися випадки коли взагалі не доходило.Замовив і почав чекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"
4. Знову від Cia Cerato, лівий і правий, але без світлодіодноїлампочки, і я так зрозумів без 5-го положення, номер 96710 2F010.Будь-які важелі можна купити на ebay, Прямо у корейськихпродавців. Т.К. У мене комплектація з круїзом, варіант 3 відпаввідразу, 1 і 4 — не сподобалися тим, що трохи по зовнішньомувигляду відрізнятиметься від штатного важеля круїзу, тому вирішивбрати штатні для Tucson, а саме — варіант 2. Але поставив тількиодин лівий важіль управління звуком, чого цілком достатньо. На ebayспочатку знайшов дешевше:www.ebay.com/itm/29086376… сплатив, алепродавець протягом тижня так і не зробив відправку, попросив йогоповернути гроші, він повернув без будь-яких питань.:www.ebay.com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів41$ + 22$ вийшла нормальна, надійна доставка через EMS, т.К. Зазапропоновані 7.8 $ звичайною поштою чекати більше місяця нехотілося, та й іноді траплялися випадки коли взагалі не доходило.Замовив і почав чекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"
4. Знову від Cia Cerato, лівий і правий, але без світлодіодноїлампочки, і я так зрозумів без 5-го положення, номер 96710 2F010.Будь-які важелі можна купити на ebay, Прямо у корейськихпродавців. Т.К. У мене комплектація з круїзом, варіант 3 відпаввідразу, 1 і 4 — не сподобалися тим, що трохи по зовнішньомувигляду відрізнятиметься від штатного важеля круїзу, тому вирішивбрати штатні для Tucson, а саме — варіант 2. Але поставив тількиодин лівий важіль управління звуком, чого цілком достатньо. На ebayспочатку знайшов дешевше:www.ebay.com/itm/29086376… сплатив, алепродавець протягом тижня так і не зробив відправку, попросив йогоповернути гроші, він повернув без будь-яких питань.:www.ebay.com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів41$ + 22$ вийшла нормальна, надійна доставка через EMS, т.К. Зазапропоновані 7.8 $ звичайною поштою чекати більше місяця нехотілося, та й іноді траплялися випадки коли взагалі не доходило.Замовив і почав чекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів 41$ + 22$вийшла нормальна, надійна доставка через EMS, т.К. За запропоновані7.8 $ звичайною поштою чекати більше місяця не хотілося, та й інодітраплялися випадки коли взагалі не доходило. Замовив і почавчекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
"com/itm/22105577…_trksid=p3984.m1497.l2649, ціна важелів 41$ + 22$вийшла нормальна, надійна доставка через EMS, т.К. За запропоновані7.8 $ звичайною поштою чекати більше місяця не хотілося, та й інодітраплялися випадки коли взагалі не доходило. Замовив і почавчекати.
Через 15 днів посилка була вже в Харкові!
Поставив усе влітку, разом із установкою ГУ. Довелося зробити вирізпід важіль у заглушці зліва збоку на кермі, зробив за прикладомправої заглушки, яка вже була з вирізом під важіль для круїзу.Вийшло, я вважаю, дуже навіть не погано:
Важіль управління аудіо + круїз
Важіль управління аудіо
Управляють ось такою автомагнітолою наAndroid:g-car.com.ua/univercal -na…an-6-2-android-2-3-3.html
Автомагнітола на Android G-Car
Демонстрація роботи кнопок:
Коментарі20
Добрий день, я дилетант тому перепрошую якщо питання тупий. машина у мене без круїзу. хочу поставити штатний лівий важіль до позаштатної магнітоли. З магнітоли стирчать два сигнальні проводи. З важеля мультируля стирчать два дроти синій і жовтий. не ...
Привіт, будь ласка, дайте мені знати докладно. Я зняв стрічку, за що я не знаю синіх дротів у дроті. Це сигнал для підключення синього комірця до магніту?
Добрий вечір! А де чіплятися зі зворотного боку равлика? (Сигнальний провід з важеля на магнітолу) Кожух знімати потрібно навколо керма? або нижню полицю?
Роблю все як написано, але при підключенні живлення кнопок кнопок круїзу до сигналу, круїз не працює в чому проблема?
Цікаво на моєму спортажі зі штатною магнітолою буде керування, чи тільки на китай міняти?
А як ти там розводив усередині? У мене роз'єм у равлику зайнятий ручкою круїзу. Міняти равлик?
Серйозно, ти взагалі читав що написано вище або відразу запитав?
Я читав все, причому вдумливо. А оскільки ще й бачив і мацав це власноруч маю уявлення як там і що. І, як бачиш, питання залишилися. Але ти, о великий, не зійдеш до спроби пояснити Велику Таємницю, яка для тебе тепер пройдений етап...
Тобі для керування магнітолою треба 2 проводки, мінус і сигнал, ти повзуєшся плюсом з колодки круїзу (обрізаєш його кілька сантиметрів від ручки і десь вже в торпеді, десь там один кінець ізолюєш, а той, що залишився від керма, ведеш до магнітоли) ) ...
Зрозумів. Ти міняєш плюс на сигнал, а плюс береш з фафа. А чому не замінити равлика?
А сенс? Все вже є. А замінити я так розумію ти хочеш на без круїзну чи що?
Ні. На ту, в яку розлучено і пульт і круїз
Я такий у себе не зустрічав, з цього власне і питання не було, якщо в тебе така є, то взагалі походу все просто для тебе, перекидаєш дроти і прокладаєш нові.
Тільки отримав такий комплект джойстиків, постало питання З кожного джойстика виходять по 2 дроти. Як я зрозумів по одному дроту на землю і по одному сигнальному, але з магнітоли всього два виходять на зовнішнє управління. Як розв'язати два дроти в один?
Землю з магнітоли тягнути не потрібно! Земля вона скрізь однакова, що в магнітолі, що вже є в кермі на Гудку! (Там +12 і земля) Так що землю шукайте вже в кермі, два дроти кидаєте на неї, а сигнальні на магнітолу!
Тільки закінчив установку. Ось що з'ясував На кермі нормальної землі немає ... поки не притягнув окремою лінією землю кнопки працювали через раз. земляна лінія.
Це так, у мене просто круїз вже був підключений з нормальною землею. тому я її від туди брав.
Якщо у мене авто без круїзу, можна якось його туди впхнути? потрібен тільки підрульовий джойстик?
Без круїзу - ще простіше, равлик в кермі - 6 проводів, 2 на подушку, 1 на звуковий сигнал, ще три вільні, продзвонюєте до керма (там є роз'єм, його можна від'єднати і продзвонити) і в кермі дроту, знаходите вільні , і за ними заводіть масу та керуючи...
