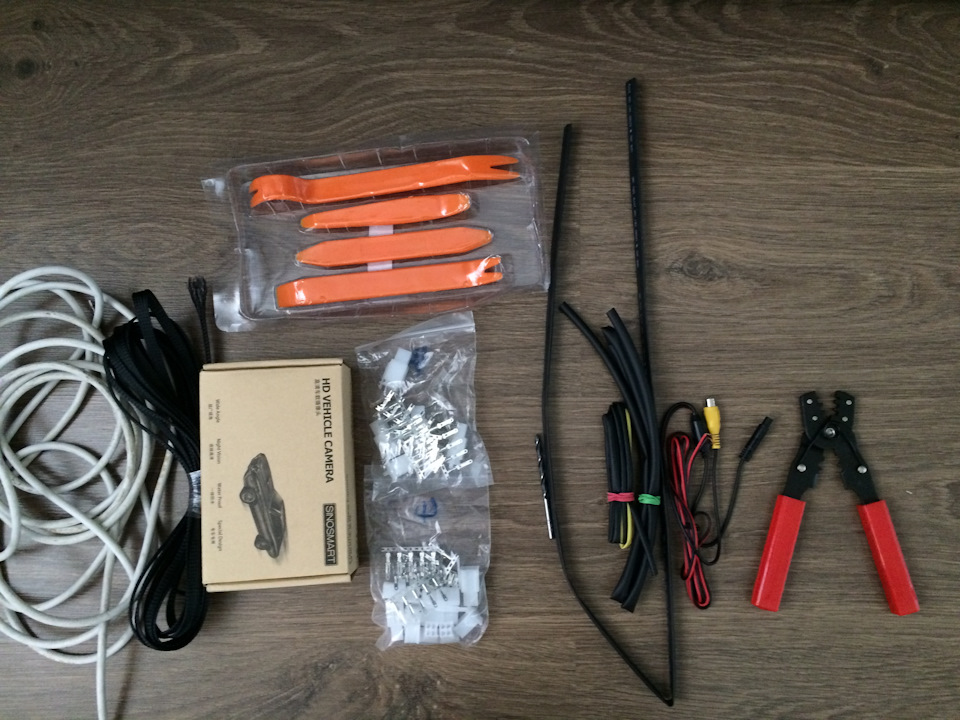

Усім привіт! Цю процедуру роблять всі господарі Мазди 6 і це недивно - адже машина, м'яко кажучи не маленька ..." Почав я ззамовлення всього ось цього <
правда кабель купив на ринку, а не на алі (хотів помацати). Проводидо проведення камери та в бій! >

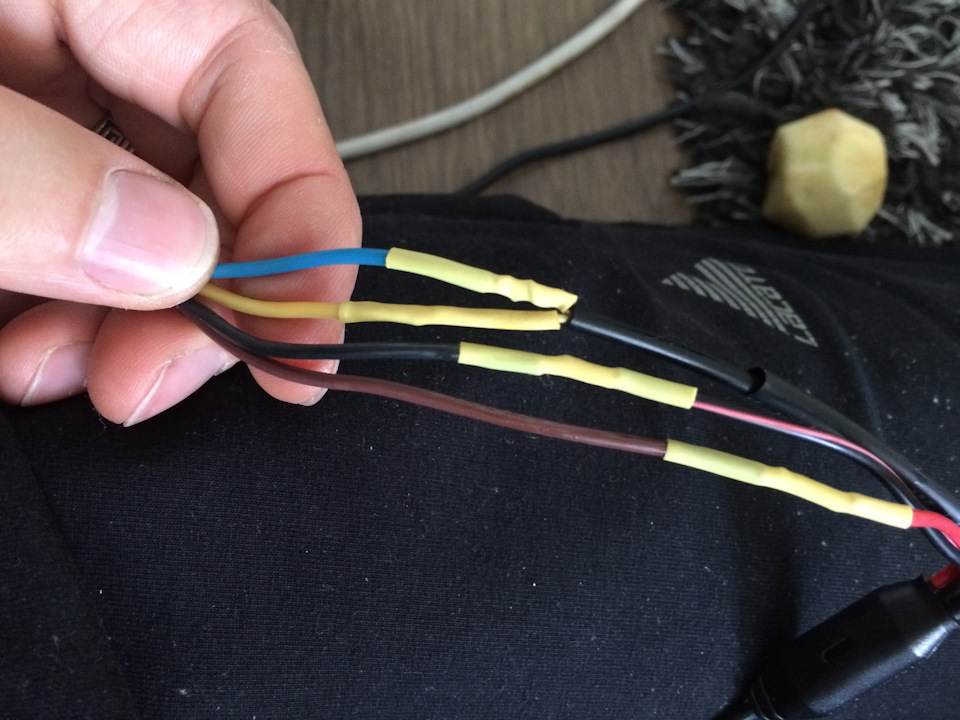

чорний - центр відео
червоний - екран відео
білий - (+6в)
чорний матовий - земля

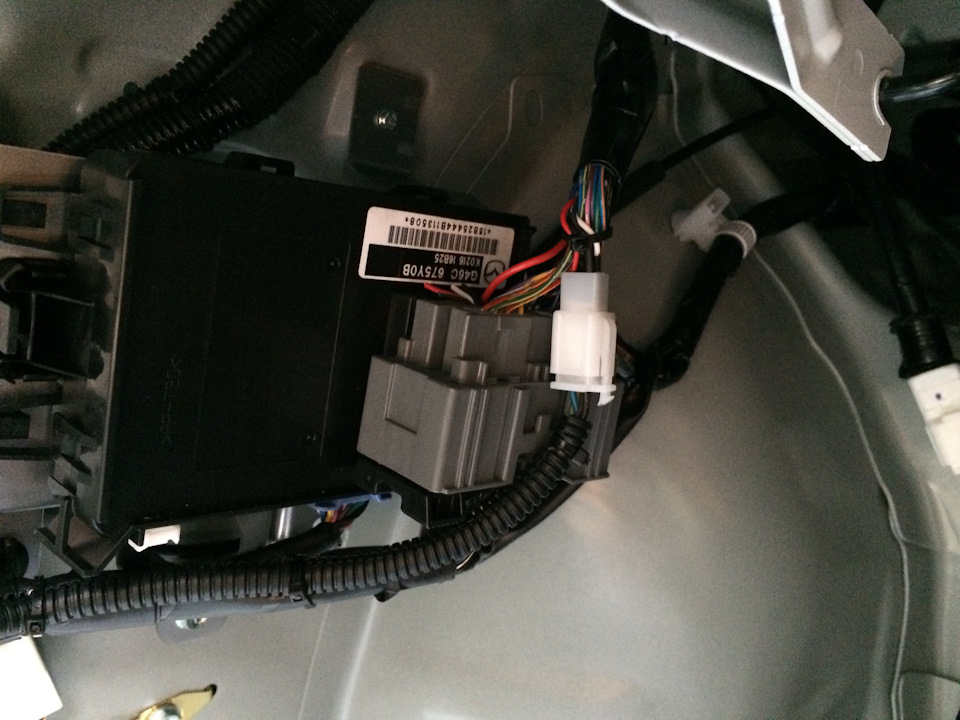

Всі ці дроти потрібно відрізати зверху від модуля BCM попередньовідключивши акумулятор! > Камеру беремо на 6 вольт! (можназвичайно й поколгоспити але навіщо…)
Важливо, коли знімаєш шаблю не провтикай залізні кліпси, припостановці їх назад потрібно трохи підтиснути інакше шабля будебовтатися. (два рази знімав переробляв).

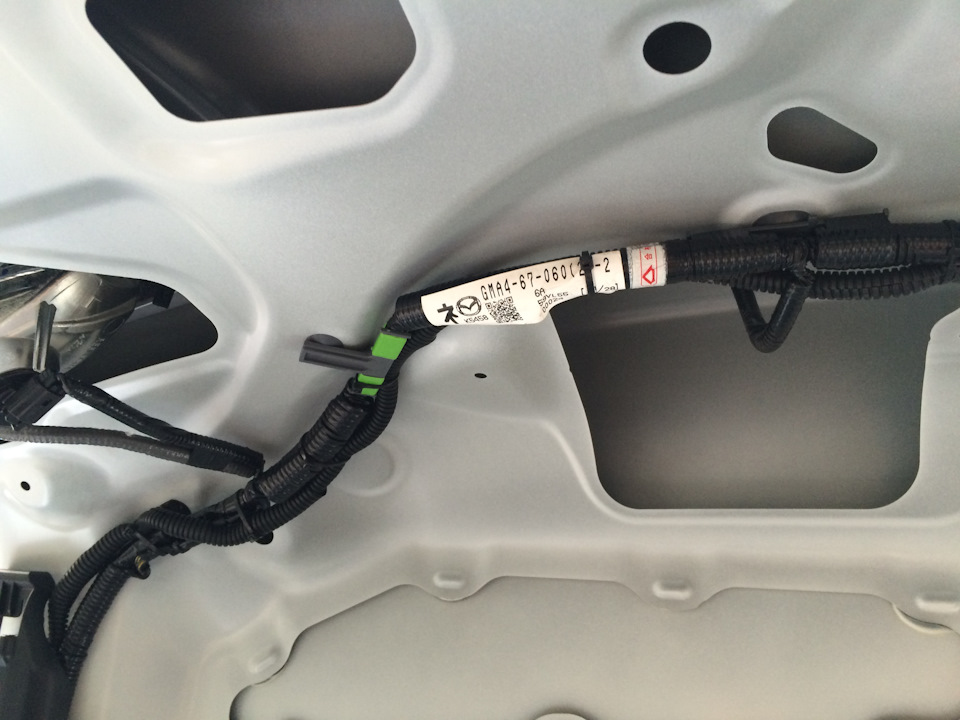

А далі просто простягаємо дроти по штатній проводці до BCM.
спробуй знайди не рідний провід!
Накидаємо клему і радіємо!
тепер все видно:)
Але був один сюрприз – склопідйомники перестали працювати в режиміавто! Трохи почитавши форум знайшов рішення.
1- Включаємо запалювання
2- На кожних дверях, по черзі, відкриваємо вікно і потім закриваємойого і тримаємо кнопку у верхньому положенні 2 сек. Кожну двері зкнопки саме на двері, з водійською не вийде).
3- Вимикаємо запалювання - радіємо.
Все працює як треба!
Посилання на камеру і т.Д.
піни для дротів ali.ski/odhJd
шкіра для дротів ali.ski/wJTDbP
Коментарі18
Скажи будь ласка, усередині чорного дроту йде екран, мідна обмотка ти її куди підключав або що з нею робив? Заздалегідь дякую. А то підключив за твоєю схемою, а камера показує з перешкодами?
Спасибі. А то я вже хотів голову знімати і так далі. А там все набагато проше
Не підкажіть. У мене штатні парктронники. При установці камери вони так само будуть показувати в місці з камерою? І трохи не зрозумів, ти голову не знімав? Тільки підключився з заду і все?
Все буде працювати, вони будуть у правому верхньому кутку показувати. Її і не потрібно знімати - на рестайлі дроту всі прокладені із заводу)
На дорестайлі метушні більше буде)))
згоден))
Чому я ось думаю зробити все
Так рідна з проводами стоїть як чавунний міст
на б\у подивися. У нас у маленькій РБ я знайшов дроти та камеру за годину. За все віддав 80 баксів. Це було в лютому 2014 року.
Та я зрозумів, 10 тис. за камеру просять оригінальну тільки
Я сьогодні на авіто за 6 бачив. А взагалі ціни у вас неслабкі. Зауважив, що багато джиперів таряться в Мінську тому що ціни низькі
Ось ось
молодець що сам все зробив, але ось про підключення вийшло штатненько слабо сказано)) вийшов колгосп!) навіщо штатну проводку різати? треба було піни у відповідь знайти для сірої фішки яка прикріплена до блоку RBSM і все, і було б штатненько . І каме...

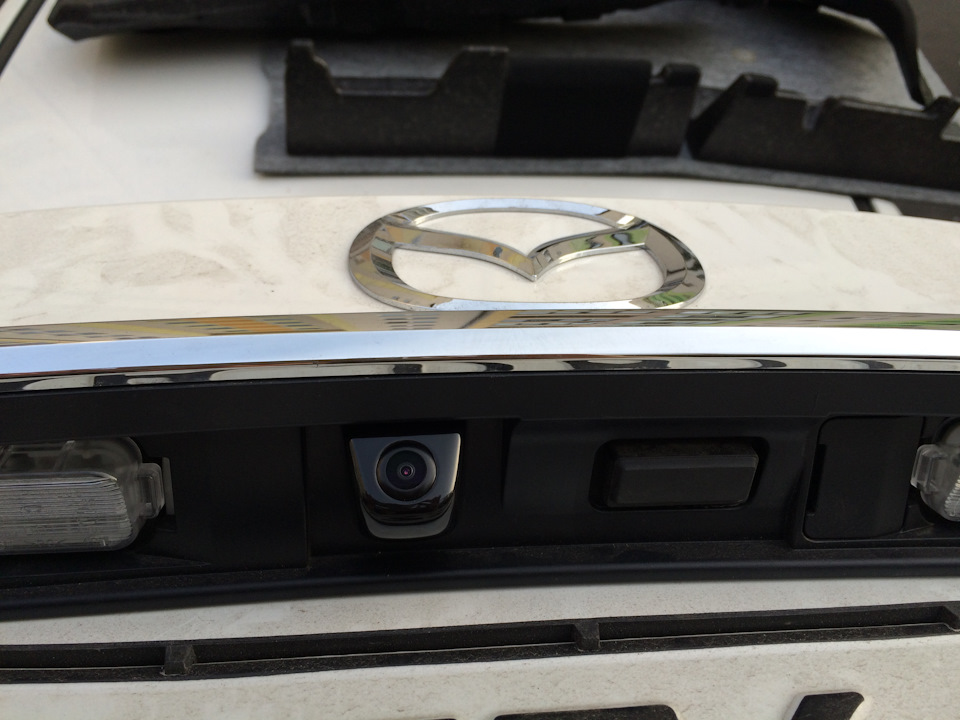

Окай. Колгосп так колгосп! Але камера стоїть рівно!
ні, не рівно, подивися на монітор, зверни увагу на білий бампер знизу, який зліва шматок стирчить і праворуч, сам все зрозумієш))
+1 експерту
Заклали на повну! ой все)
А чи є код фішки?
