Доброго дня шановні передплатники, давно не було запису вбортжурналі, ось все-таки вдалося написати. А трапилося за цей часбагато чого:обшив кермо шкірою, ремонтував підрульові перемикачі, мене обірваний ремінь генератора і встановив БК, про що власне ібуде запис.

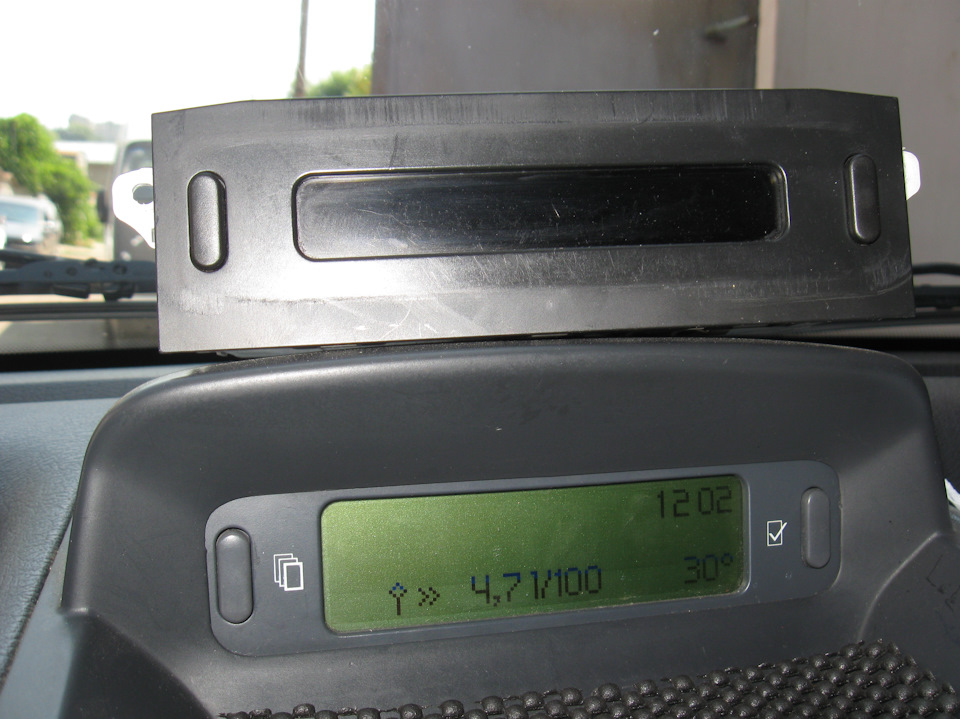

І так почнемо з того, що мені привезли 2 БК від Сітроена С5, давнохотів поставити такий БК, який показує витрати, середню швидкість, запас ходу У мого "рижика" стояв дисплей тип А. Але крім показаньвідкритих дверей, даних з магнітоли, дати і температури зовнішньогоповітря, він більше нічого не показує. Дисплей У кого стоїтьдисплей тип А, додавати ніяких проводів не треба, там вже є всінеобхідні дроти. >

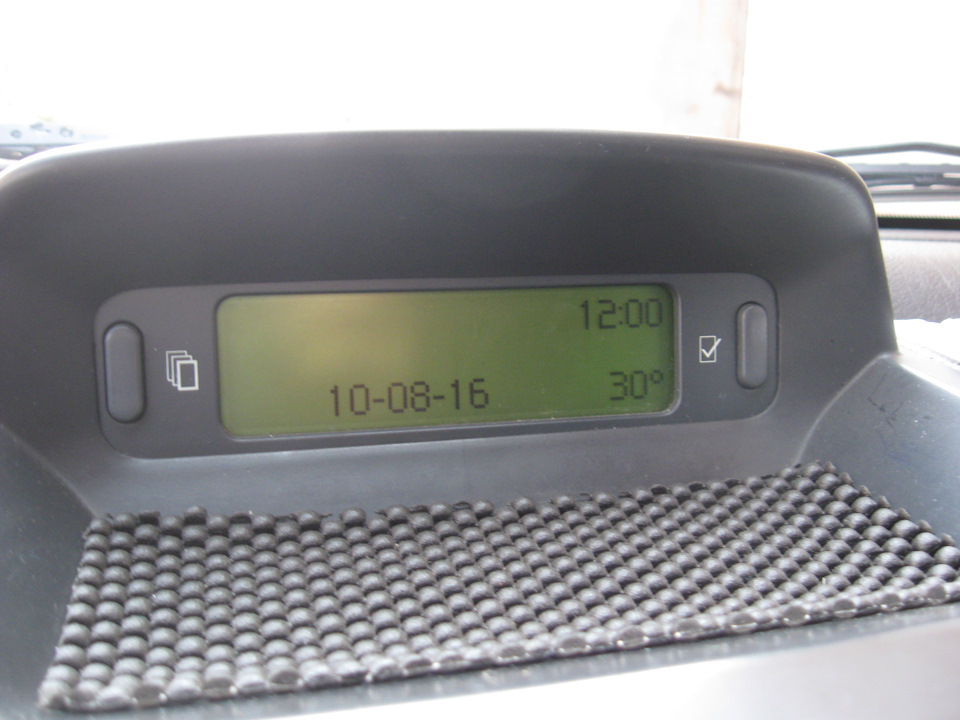

Далі на фотці бачимо що у нас при першому включенні з'являєтьсяінформація дата, температура повітря та час. Скажу відразу якщодатчика зовнішнього повітря немає замість температури будутьпрочерки. Якщо у Вас стояв дисплей тип А, то активацію черезРР2000, буває не потрібно робити, інформація вже починаєвідображатися. Якщо магнітола не штатна, то інформації з магнітолитакож не буде. Датчика температури зовнішнього повітря на моїймашині теж не було, тому я зробив його самостійно і підключив йогояк описано. ТУТ і також встановив. Щоправда я для корпусу датчикавикористав форсунку омивача скла від ВАЗ 2108. Розгорнувши отвір до4 мм, засунув туди терморезистор та резистор, потім це все заливепоксидкою. Вийшов не звичайний датчик температури) Як видно я йогозакріпив у лівому дзеркалі бо мені було впадло тягнути дроти зправої)).

>

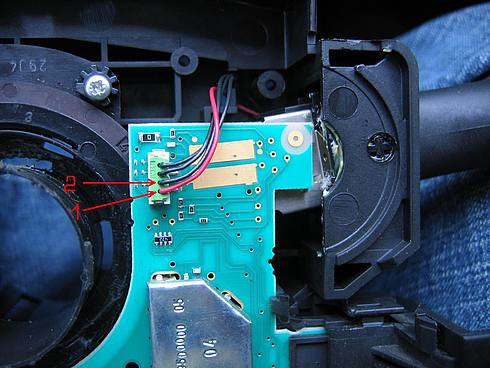

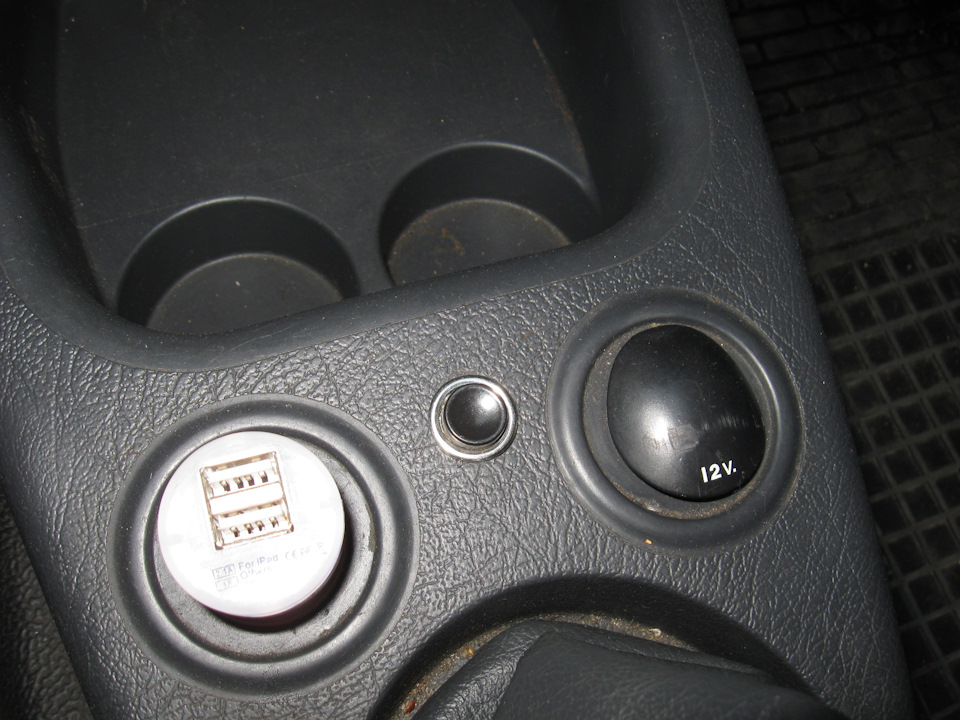

Ну і як перемикати режими БК. Потрібна кнопка, яка знаходиться вважелі управління двірниками. Після розбору своєї, виявилося там ніхустки ні проводів у важелі немає, він порожній. Тому я вирішивпросто підпаяти 2 дроти до основної плати підрульових і простовивести десь в іншому місці кнопку. Підпаював дроти згідно з циммалюнком Кнопку встановив унизу, у мене там був отвір для чогось, ось туди я і встановив кнопку яка туди підійшла в самийраз.

Різні режими показу дисплея.

Миттєва витрата (показує якщо швидкість вище 25 км\год)
< /p>

Середня швидкість

Режим налаштування оповіщення, перевищення заданої швидкості

Режим перевірки систем автомобіля

Режим відображення дати

<
Запас ходу або скільки можна проїхати на даному залишку палива, приданій середній витраті палива.
Пройдений шлях, після обнулення БК.
>

Середня витрата

Кому сподобалося ))) тиснемо кнопку)))

<

Усім добра
