Після перегляду безлічі статей на тему вдосконалення ЧЯ, вирішив ісобі зробити, тим більше, що частина проводки і власне ЧЯдемонтувалися. Тому було вирішено робити! Але оскільки робити почавз пам'яті, мій варіант відрізняється від викладених умережі.Спочатку я думав - "упс, зайве видалив", але потімз'ясувалося, що воно і на краще.Деталі та опис на фото.

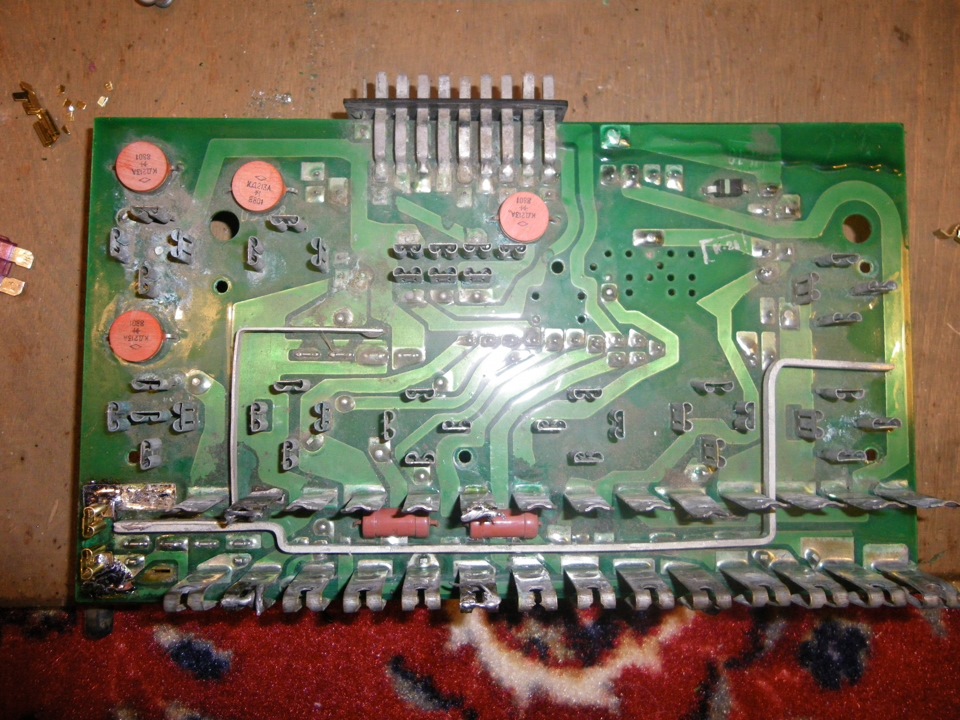

Розпаюємо плату на дві частини, випаюємо стандартні кріплення таелементи плати, що заважають (у моєму випадку це резистори тапрямокутний провідник), попередньо сфотографувавши саму плату.

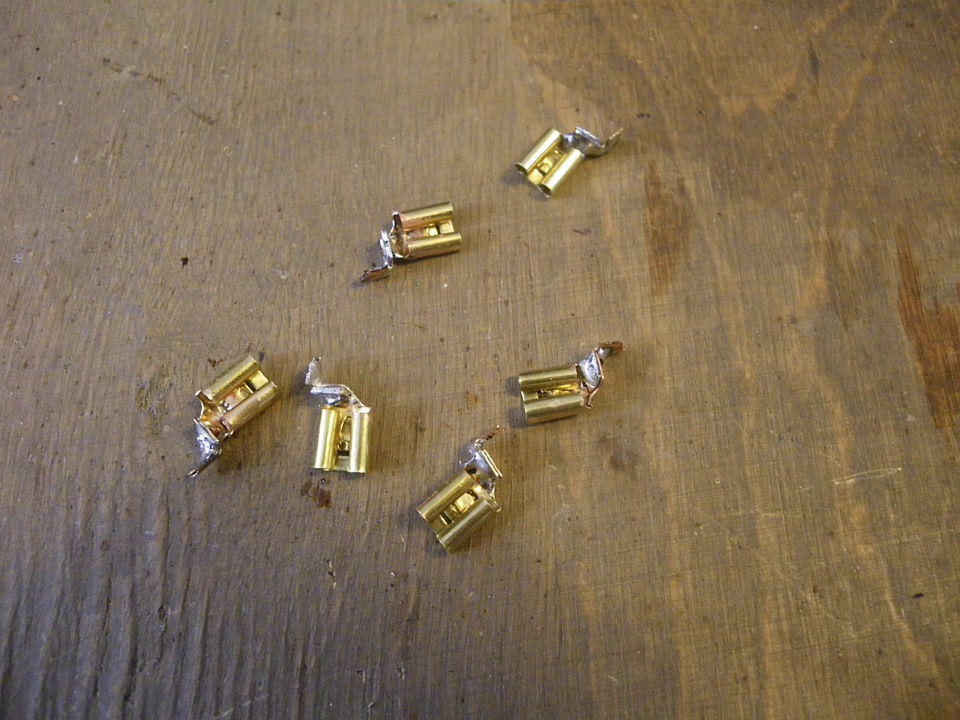

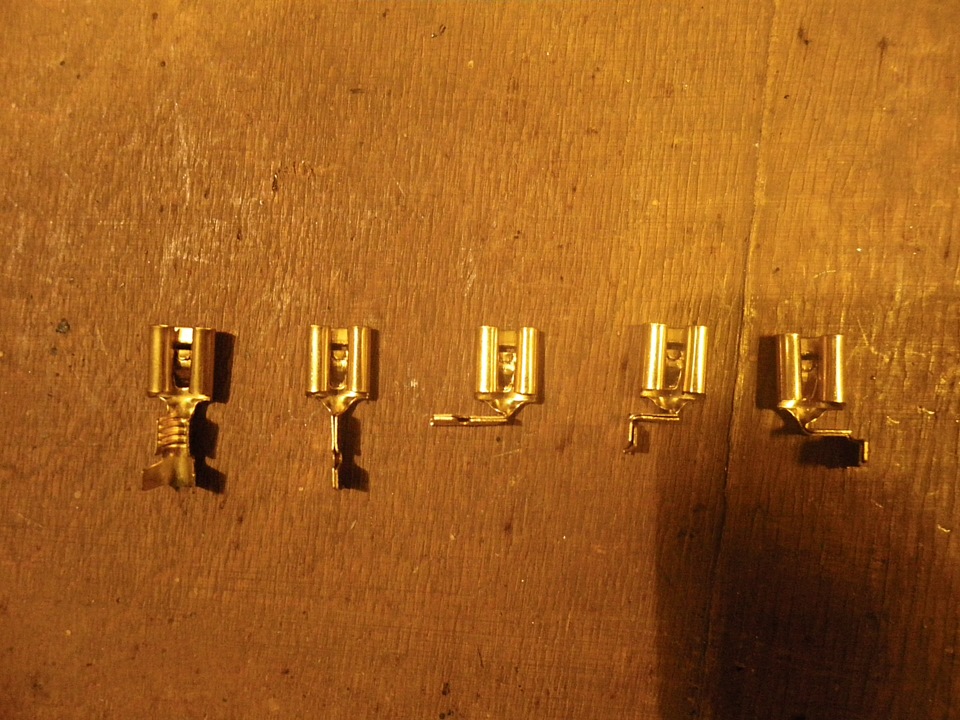

> Далі потрібно виготовити 32 куточки (16 лівих та 16 правих)
Ніжки зміцнюємо за допомогою припою

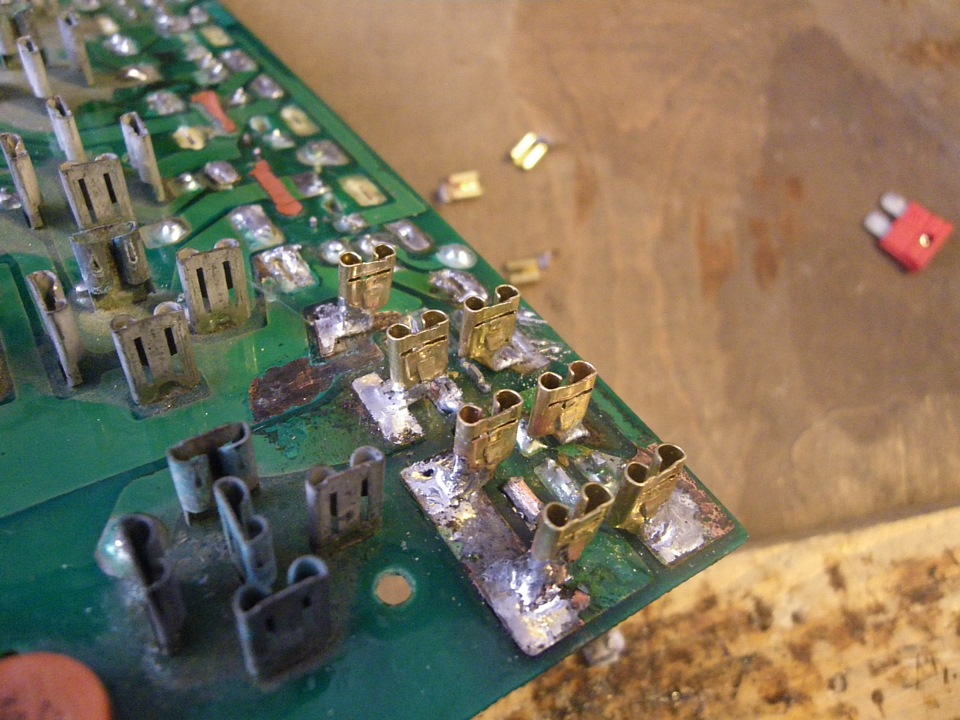

Встановлюємо наші куточки на плату

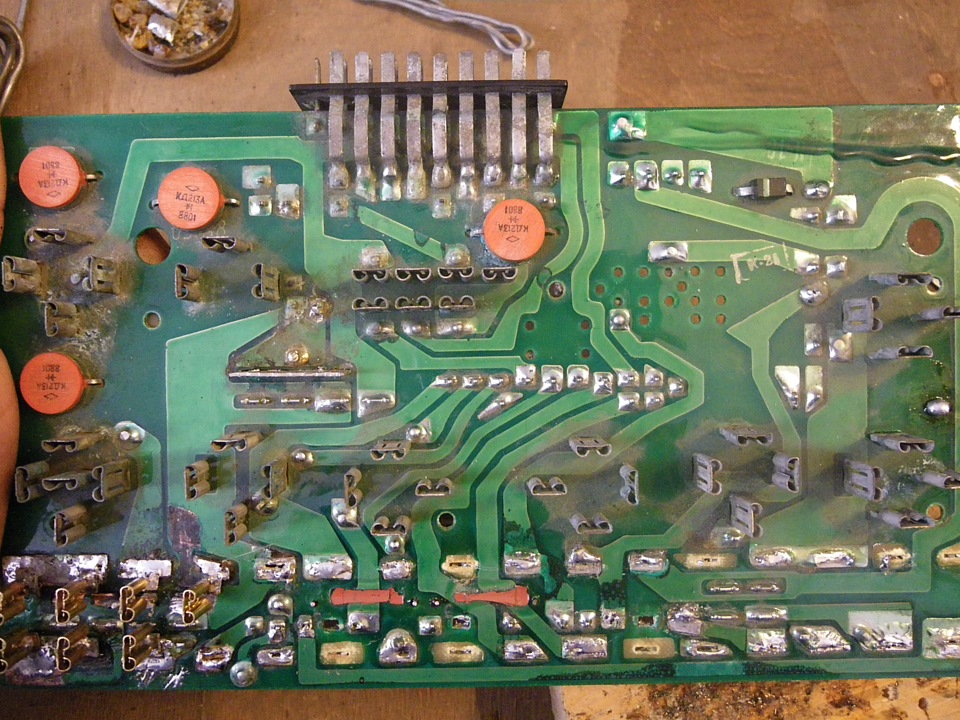

Раніше випаяні елементи переносимо на нижню сторону (щоб незаважали установці куточків)
> Покриваємо обидві плати лаком (я використовував лак для нігтівдружини), даємо їм висохнути і збираємо докупи.
Ну і, власне, що вийшло.
<
Всі дякую за увагу.
