Запобіжники на Toyota Corolla E150

Розташування та позначення (який за що відповідає) запобіжників наToyota Corolla X покоління.

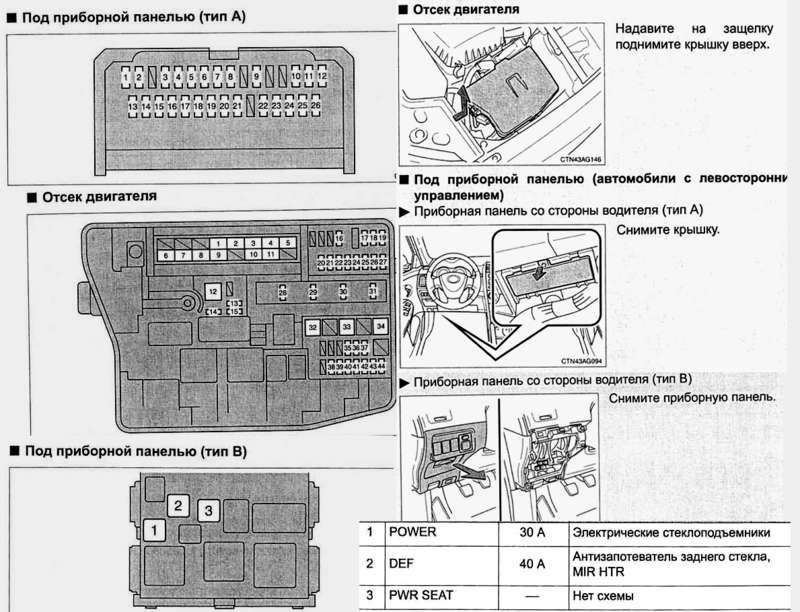

Натисніть на зображення для збільшення.

Блок запобіжників у моторному відсіку
< /
1. H-LP CLN Омивач фар 30 А
2. RDI FAN Вентилятор системи охолодження 40 А
3. ABS №3 ABS, VSC 30 А
4. ABS №1 ABS, VSC 50 А
5. HTR Кондиціонер 50 А
6. ALT Система зарядки, ланцюг запобіжників “ RDI FAN", "H-LP CLN", "ABS №1", "ABS
№3", "ABS №2", "HTR", "HTR SUB №1", "HTR SUB №2", "HTR SUB №3",
"STV HTR", "ACC", "CIG", "METER", "IGN", "ECU-IG №2", "HTR- IG", "WIPER",
"RR WIPER", "WASHER", "ECU-IG №1", "SEAT HTR", "AM1", "DOOR",
< BR "RL DOOR", "STOP", "FR DOOR", "POWER", "RR DOOR", "OBD", "ACC-B", "RR
FOG", "FR FOG ”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” 120 А
7. EPS Електропідсилювач рульового керування 60 А
8. GLOW - -
9. P-SYSTEM - -
10. P/l Ланцюг запобіжників "EFI MAIN", "HORN", "IG2", "EDU" 50А
11. H/LP MAIN Ланцюг запобіжників “H-LP LH LO”, “H-LP RH LO”, “H-LPLH HI”, “H-LP RH HI” 50 А
12. AMT МКПП (Multimode) 50 А
13. SPARE Запасний 10 А
14. SPARE Запасний 30 А
15. SPARE Запасний 20 А
16. ECU-B2 МКПП (Multimode), кондиціонер, система Smart Entry &Start” 10 А
17. ECU-B Блок керування двигуном, комбінація приладів, VSC, електропривод склопідйомників 10 А
18. RAD №1 Магнітола 15 А
19. DOME Освітлення салону, освітлення багажного відділення, система Smart Entry & Start” 10 А
20. AM2 №2 Блок керування двигуном 7, 5 А
21. ALT-S Система заряджання 7, 5 А
22. TURN-HAZ Аварійна сигналізація 10 А
23. ETCS Блок управління дросельною заслінкою 10 А
24. AM2 Система запуску, “Smart Entry & Start”, системаупорскування 30 А
25. A/F Система випуску 20 А
26. STRG LOCK Система блокування рульового керування 20А
27. IGT/INJ - -
28. EDU Система запуску, “Smart Entry & Start” 20 А
29. EFI MAIN Система упорскування, ланцюг запобіжників "EFI №1", "EFI №2" 20 А
30. HORN Звуковий сигнал 10 А
31. IG2 Система упорскування, система запуску, система Smart Entry& Start”, ланцюг запобіжників “IGN”,
“METER”, “IG2 №2″ 15 А
32. HTR SUB №1 Кондиціонер 30 А
33. HTR SUB №2 Кондиціонер 30 А
34. HTR SUB №3 Кондиціонер 30 А
35. FR DEICER - -
36. ABS №2 ABS, VSC 30 А
37. STV HTR - -
38. IG2 №2 Система запуску, система Smart Entry & Start” 7, 5 А
39. EFI №2 Система упорскування 10 А
40. EFI №1 Система упорскування 10 А
41. H-LP RH HI Права фара (дальнє світло) 10 А
42. H-LP LH HI Ліва фара (дальнє світло) 10 А
43. H-LP RH LO Права фара (ближнє світло) 15 А
44. H-LP LH LO Ліва фара (ближнє світло) 15 А

Блок запобіжників у салоні
1. TAIL Передні фари, задній комбінований ліхтар, підсвічуванняномерного знака, задні
протитуманні ліхтарі, передні протитуманні фари, системаупорскування, підсвічування панелі приладів
10 А
2 . PANEL Перемикач освітлення салону, підсвічування панеліприладів, підсвічування речового ящика,
перемикачі на рульовому колесі 7, 5 А
3. FR DOOR Електропривод склопідйомників передніх дверей 20 А
4. RL DOOR Електропривод склопідйомника задніх лівих дверей 20А
5. RR DOOR Електропривод склопідйомника задніх правих дверей 20А
6. SUNROOF Люк 20 А
7. CIG Прикурювач 15 А
8. ACC Електропривод бічних дзеркал заднього виду, блок керуваннядвигуном, система Smart Entry & Start, система блокування передач7, 5 А
9. MIR HTR Обігрівач бічних дзеркал заднього виду, системаупорскування 10 А
10. RR FOG Задні протитуманні ліхтарі 7, 5 А
11. IGN Система блокування рульового управління, SRS, МКПП(Multimode), система упорскування, система “Smart
Entry & Start” 7, 5 А
12. METER Комбінація приладів 7, 5 А
13. SEAT HTR Обігрівач сидінь 15 А
14. HTR-IG Кондиціонер, обігрівач заднього скла 10 А
15. WIPER Склоочисник 25 А
16. RR WIPER - -
17. WASHER Омивач лобового скла 15 А
18. ECU-IG №1 Коректор фар, блок керування двигуном, електроприводвентилятора системи
охолодження, система блокування передач, датчик дощу, ABS, VSC, магнітола, система упорскування, система
“Smart Entry & Start” 10 А
19. ECU-IG №2 Ліхтарі заднього ходу, система зарядки, обігрівачзаднього скла, кондиціонер, аварійна
сигналізація, індикатор не пристебнутого ременя безпеки передньогопасажира 10 А
20. OBD Система діагностики 7, 5 А
21. STOP Стоп-сигнали, додатковий стоп-сигнал, ABS, VSC, блокуправління двигуном, система упорскування, МКПП (Multimode) 10А
22. DOOR Система блокування замків дверей 25 А
23. ACC-B Ланцюг запобіжників “CIG”, “АСС” 25 А
24. 4WD - -
25. FR FOG Передні протитуманні фари 15 А
26. AM-1 Система запуску, система Smart Entry & Start”, системаблокування передач, ланцюг запобіжників
“CIG”, “АСС” 7, 5 А
