Після купівлі авто побачив, що світиться тільки одна кнопкаЕСП.
За один вечір розвів і витруїв дюжину маленьких плат, які будутьвбудовані в кнопку.

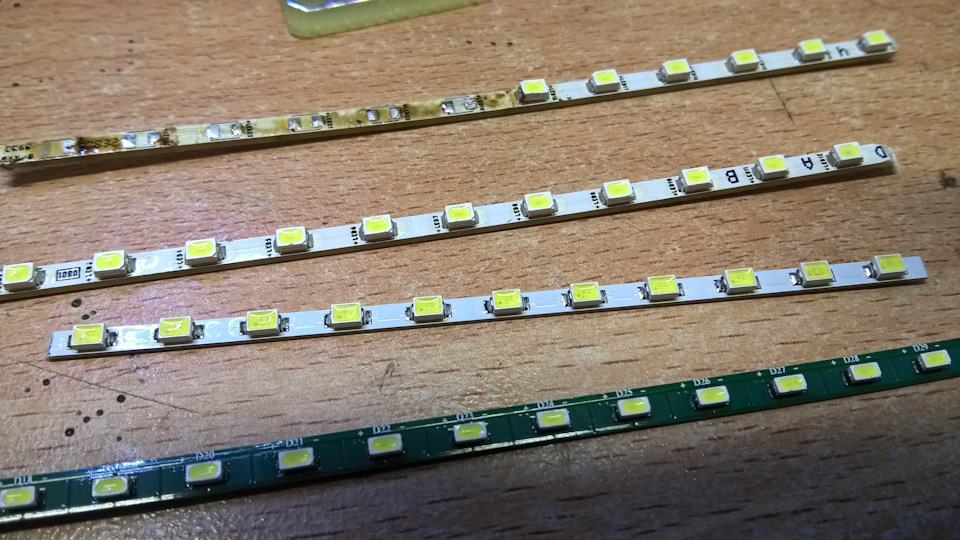

Світлодіоди вирішив брати з блоків підсвічування матриць моніторіві ноутів.
На відміну від тих світлодіодів, які йдуть на світлодіоднихстрічках обраний мною варіант мініатюрніший і дає м'яке, не різкесвітло.
< /p>

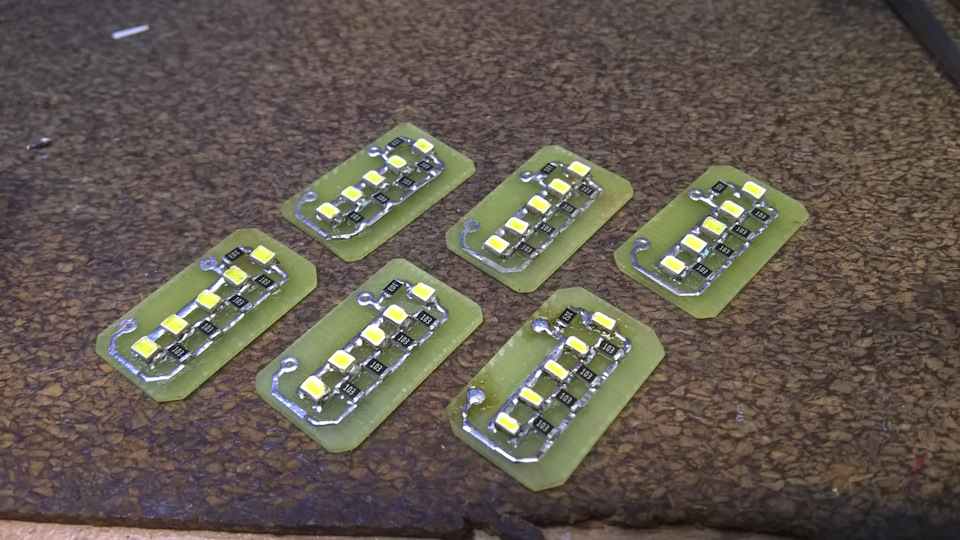

Витравлені плати акуратно порізані, залужені та запаянікоплектухою

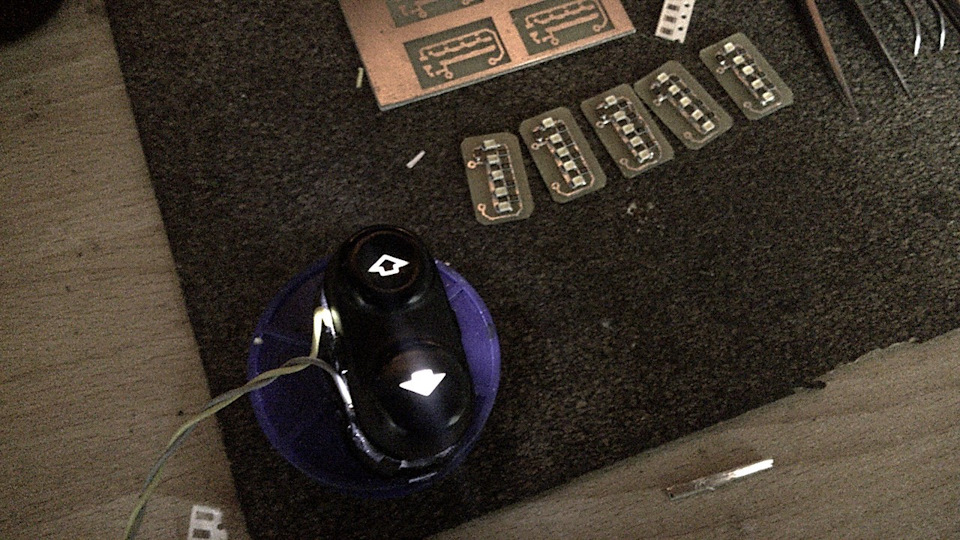

Пробний запуск
Для самостійного складання необхідні:
Шматок світлодіодної стрічки (або блок підсвічування матриціноута\монітора)
Резистори 10к (з розрахунку на одну кнопку - 5 шт)
Набір паяльник + скіл володіння пайкою

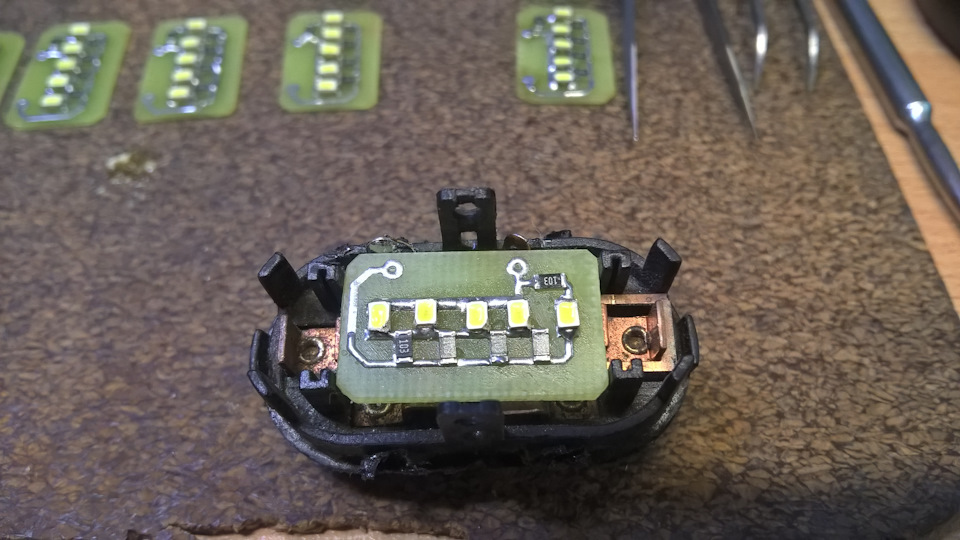

Позначення контактів відповідає ніжкам на кнопці З кнопки пацієнтавикидаємо стару лампочку і світловідбивач, на її місце платапідсвічування стає ідеально. За бажання довгої тяганини-контактуможна регулювати висоту плати підсвічування. Плати для бажаючихповторити подібне, можу підігнати. Десяток про запас є, і витравитиїх для мене хвилинну справу. Під замовлення можу зібратиготові.
UPD: Незабаром будуть такі ж плати для ручок печі тасвітла
Коментарі20
Я теж собі таке хочу, можливо замовити?
підпис+закладка)))
Як замовити це диво? ) хочу і собі такі (готові)
скільки потрібно?
ось це я називаю підхід, тисну руку!
Не простіше б світлодіод яскравий вставити і все) я ось собі світлодіоди поставив і світитися не гірше)
ні, це не те. можна і шуруп молотком забити. теж триматися буде)
ще б приладку освоїв пересвітити і крутилочки, ось би було здорово)
Це в процесі))
На вихідних буду розводити плати під крутилки та прибирання
Дуже яскраво буде і буде засвіт повз кнопку біля обідка, в моєму бж є як я пересвічував крутилки
не буде) тому світлодіоди по центру плати, крім того це спрямовані світлодіоди з матриць, і до того всього по висоті плату треба максимально піднімати до гойдалки самої
У мене засвічувало, в кінці фотки якість не дуже але видно що світить з боку https://megadriver.org/p1356977-peresvet-knopki-steklopodieemnika
Обов'язково пости пили докладні з крутилками і приборкою) мені доведеться робити і собі і сусіду на ниву
На ниву - чудово підійде варіант зі шматочками світлодіодної стрічки. На форд - так не піде. вже розвів хустку на ручки. Плата універсальна, для різних ручок різну кількість діодів напаяти потрібно.
А в лс можеш розведення з редактора накидати? Буду теж клепати)
але проблем
Тоді чекаю)
Тепер зрозуміло. як купити 4шт. напевно в личку?
80 грн, та можеш туди написати
