Усім здарсте!
Отже, провів вихідні з користю для справи.
Бо майже всі запчастини вже є, — приступив до збірки мотора…

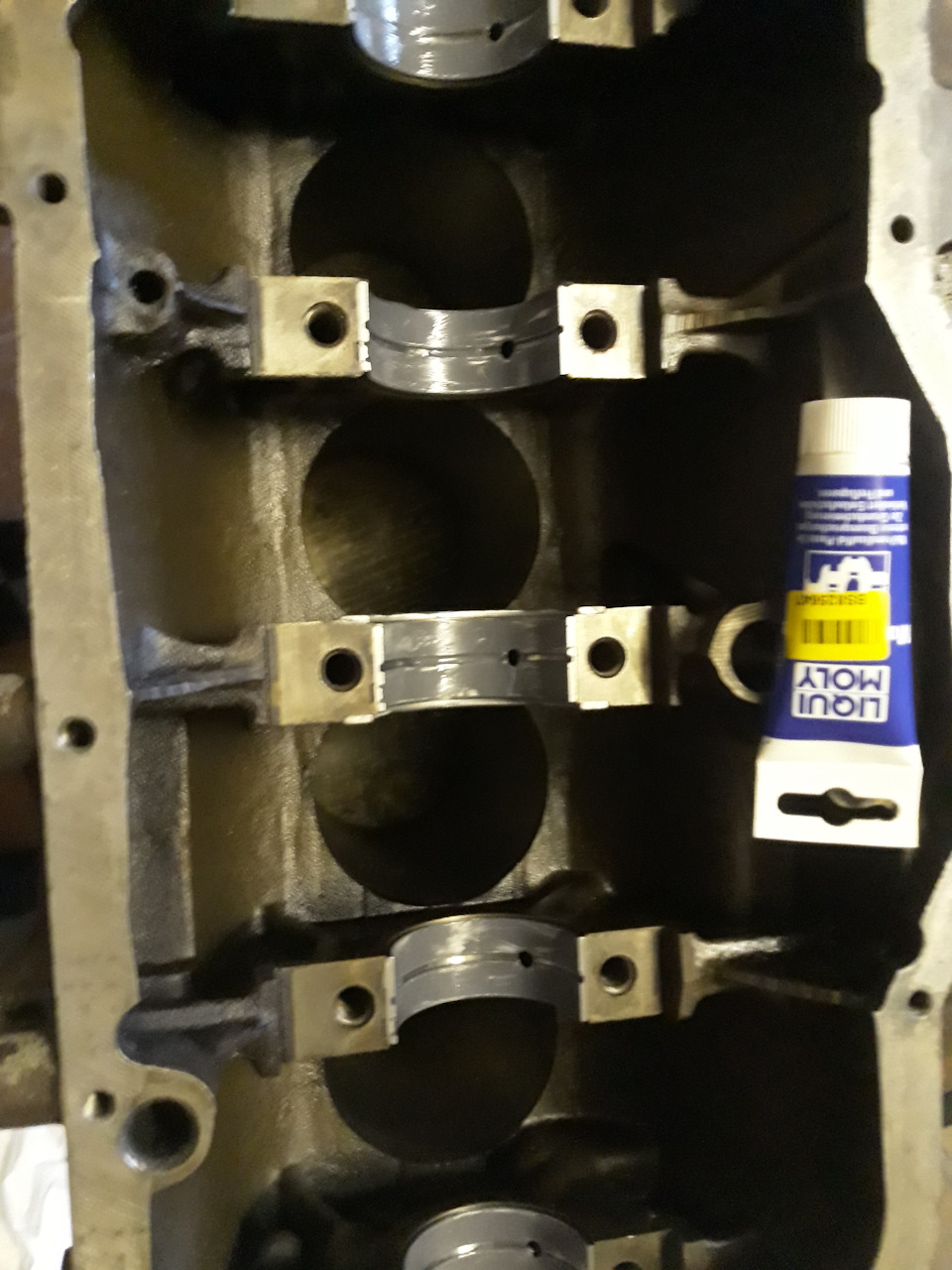

Як завжди, застосовував ось таку мазюку)))

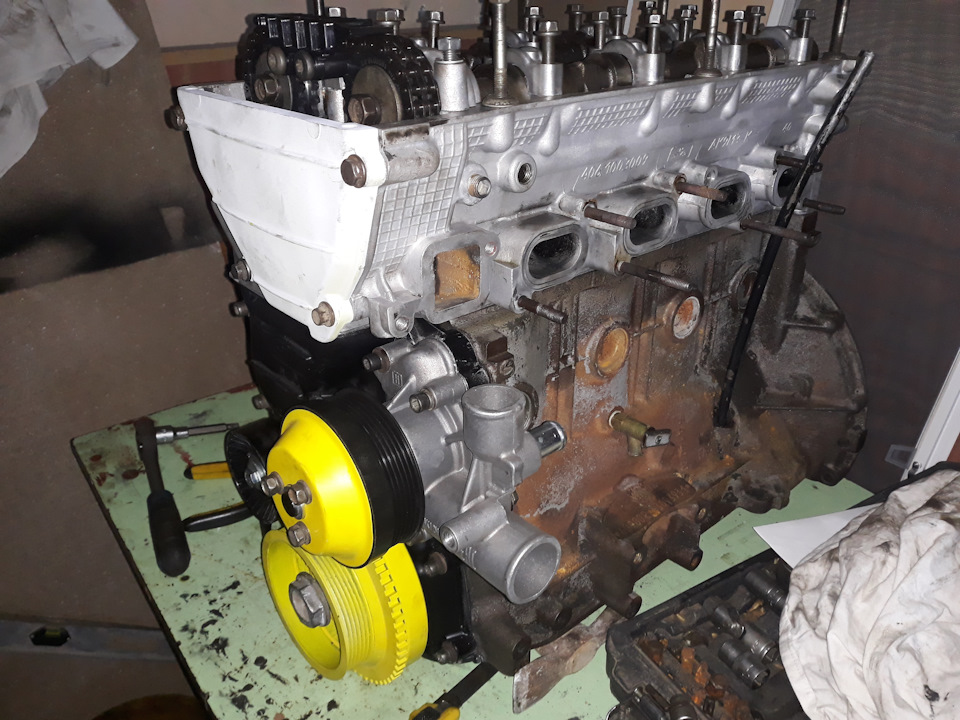

Все зібрав, обтяг динамоключем і вуаля, все крутиться…

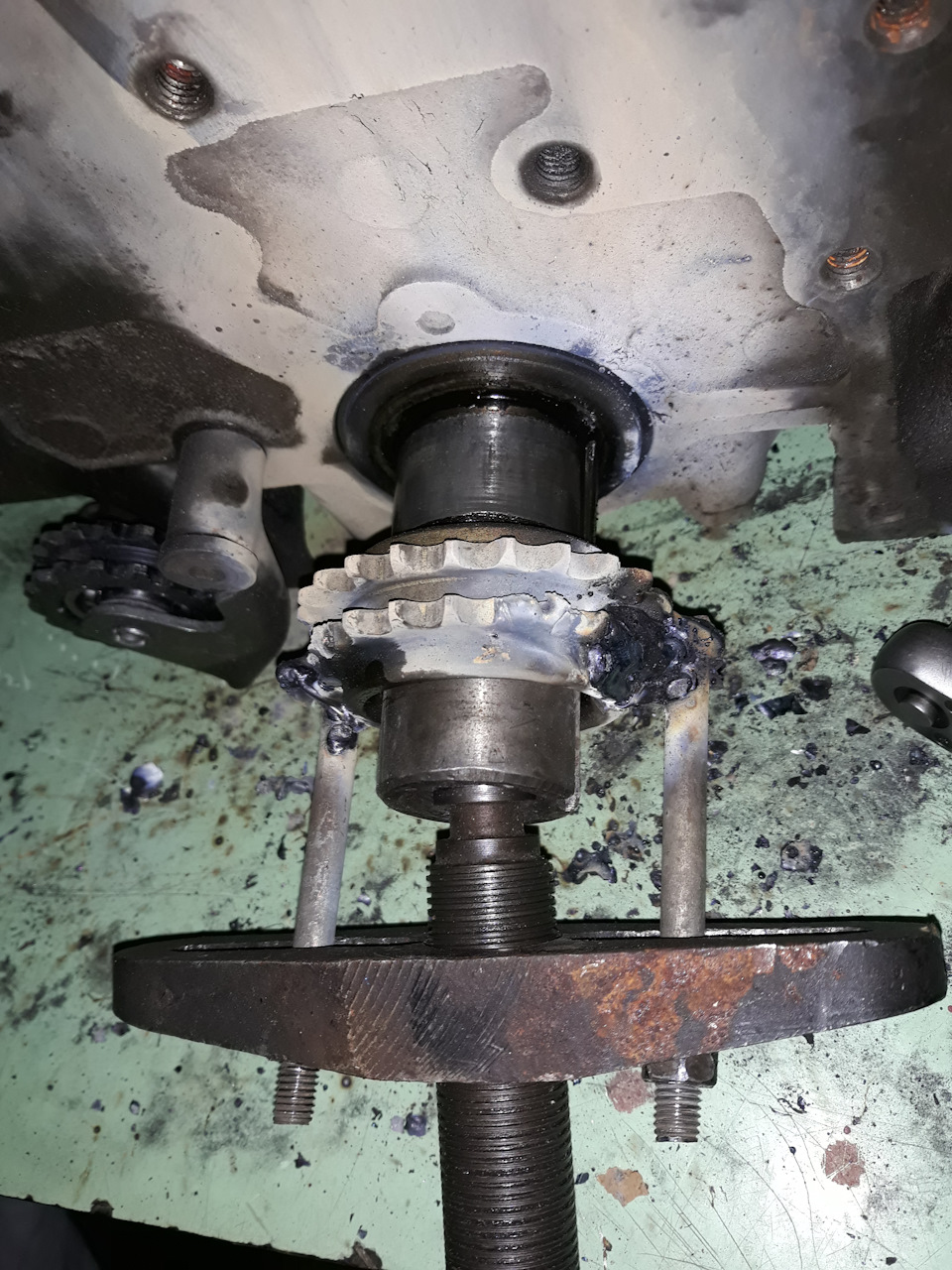

<, так як бити по ній (точніше по коліну) не можна, можна пошкодитинаполегливі півкільця… І ось так це виглядає…
На блоці сліди від зварювання…

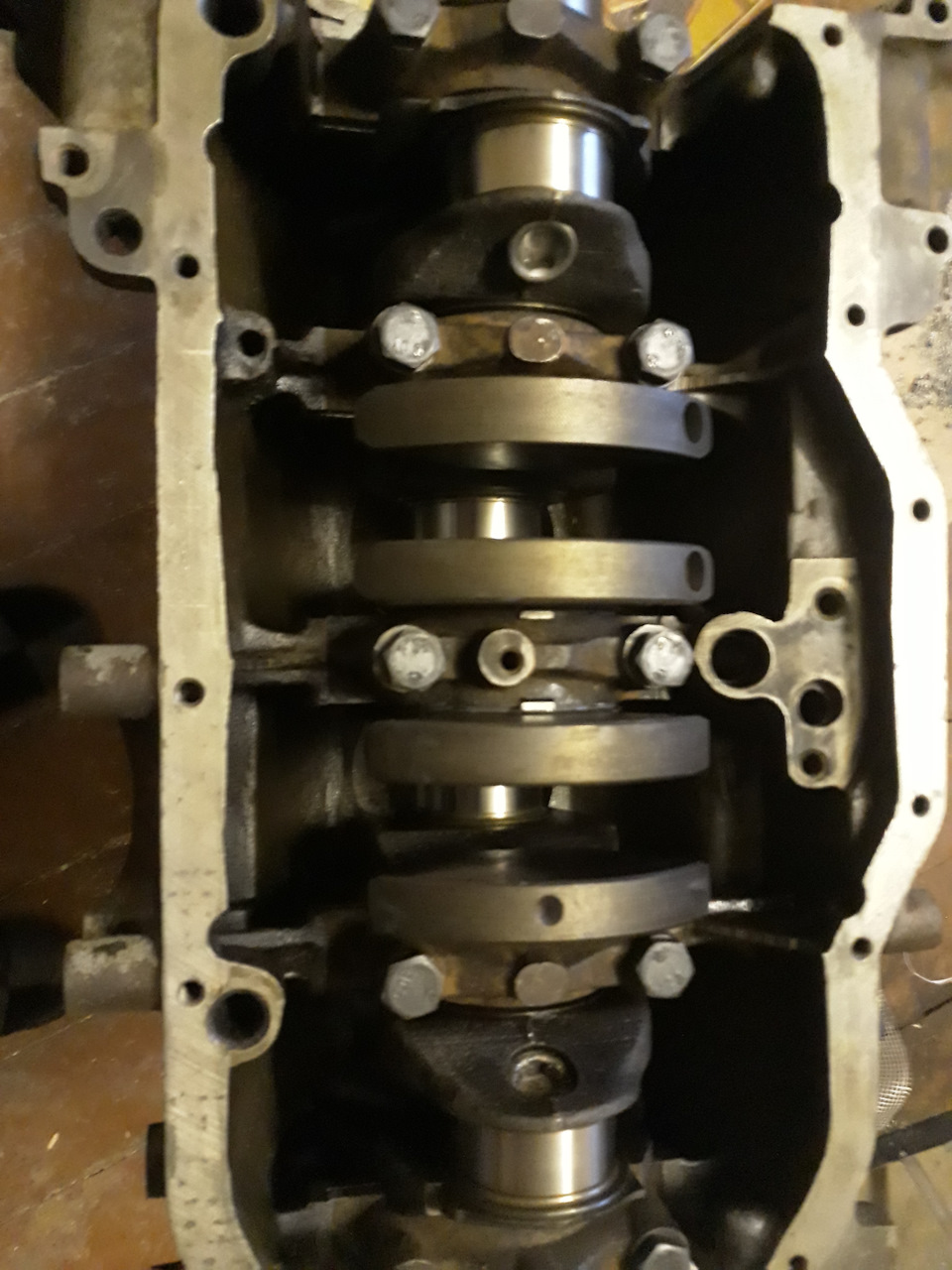

Для заспокоєння зняв перший корінний бугель, прибрав усе мастило іпоклав по новій… від гріха по далі! .. Але і так там було всенормально. .
Блок іржавий(((( Пізніше з балончика задую, що як передню кришкуГБЦ)) І вже дуже не терпілося подивитися як він буде виглядати.Відкрию трохи і вам куліси…

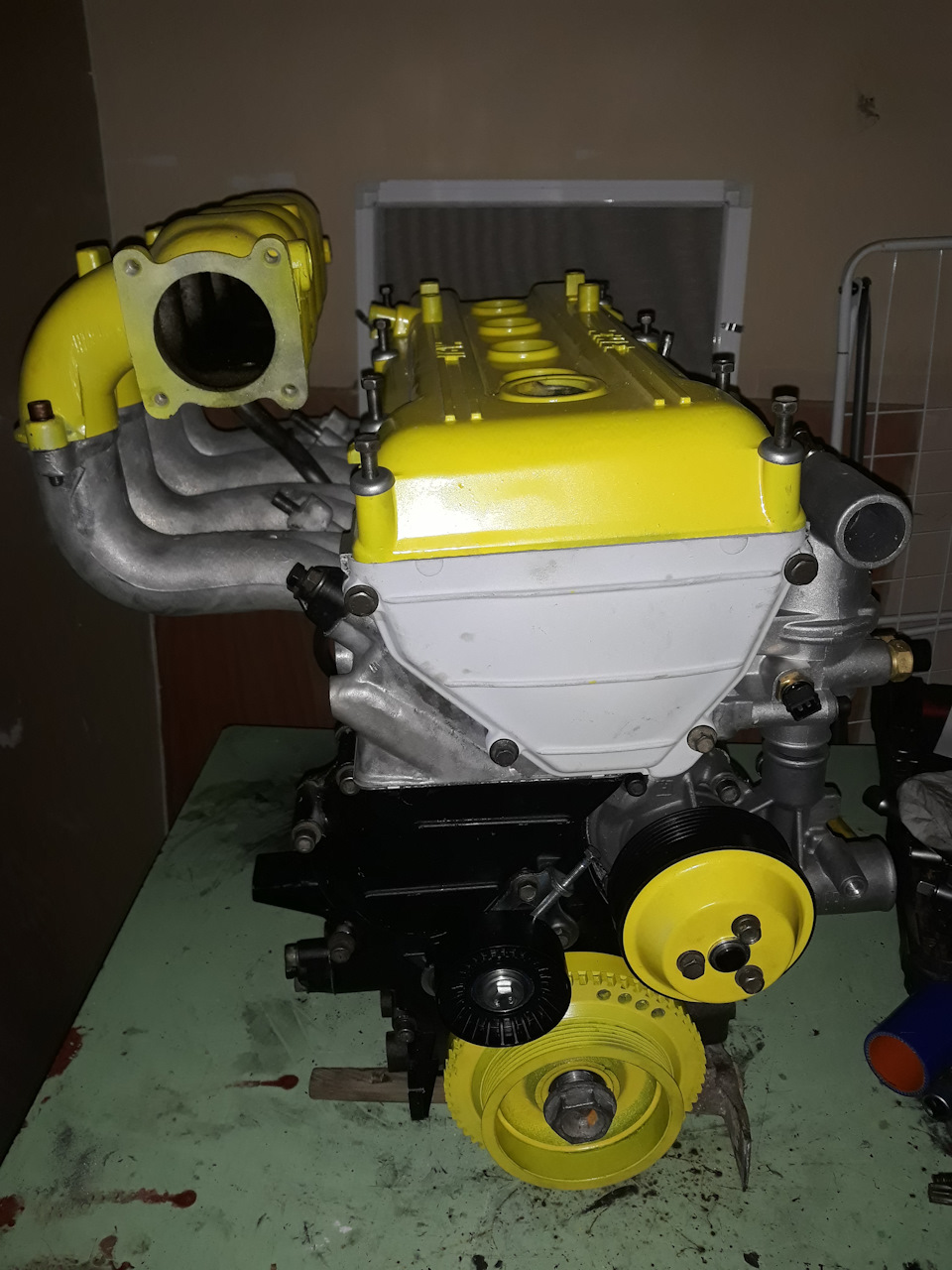

Накинув
Це все ще не прикручено…
Ну а сьогодні цілий день бігав зі штангелем, рулеткою та рівнем))))
Перехідна плита ЗМЗ — ОФБ (дизель)
7 разів все обміряв, приміряв. Показав корешу (токарю), той одразу- "давай у роботу! " Але ні, я спочатку хочу роздрукувати нащільному картоні, вирізати всі отвори і приміряти, а дивись десьмаху дав… Все-таки папір легше різати! Ну а поки чекаємо зарплату, вилизуватиму, підфарбовуватиму і т.Д.
Всі удачі та мільйон поні під капот! )))
Оновлено 25.03.2019
Перезалив креслення перехідної плити, в першій редакції не врахуваввиріз під робочий циліндр зчеплення! Але це тільки для дизельноїкоробки, у бензинової коробки цей виріз з іншого боку, симетрично! Власне, як і виріз під стартер!
Коментарі20
краса!
Дякую! Намагаюся )))
Плиту плануєш метал чи алюміній?
Упппффф ... Вовчик, 👍ось це ти заморочився так заморочився! Але руки у тебе з того що треба місця! Уже і не терпиться глянути на результат, коли все на машині заробить!
Дякую! Намагаюся! Все наближається до успіху! Сам уже хочу покататися)))
Метал звичайно!)))Алюміній щось не вражає
Ручне фрезерування чи чпу?
Поки не знаю. Але швидше за все ЧПУ
Якщо чпу, то будуть робити програму, називається солід. Нехай в остаточному варіанті (після всіх примірок і збігів) скинуть її вам на диск або флешку. Може ще колись знадобиться або комусь. Після чпу завжди потрібно перевіряти! Дуже часто бувають роз...
Дякую! Врахую
У нагоді картинка.)))
Так, дякую! З неї всі розміри переносив. Надрукую на картонці і ще раз все перевірю
Перевірка завжди потрібна
Так, картонку все-таки простіше підрізати ніж метал)))
Все готово! Зійшлися майже всі отвори, крім одного. Це токар протабанив, зміщення на 22мм, але я це вже сам виправив, а отвір залишив, воно на швидкість не впливає)))
Після роздруківки на принтері, перевір розміри на самій картонці в порівнянні з кресленням, тому що принтер теж може брехати і друкувати не в точному масштабі.
Так, обов'язково! Тому друкуватиму у фото-центрі! Хоча вдома принтер є. Але перевірю обов'язково! Тут не можна промахнутися!)))
у скільки плиту оцінили перехідну?
Поки ще не оцінили, у понеділок тільки покажу креслення. Ну сказали орієнтуватися в районі 50 $. Приблизно так.
ппц як дешево)) у нас мінімум 200 баксів
