Пересвіт блоку клімат-контролю.

Привіт!

Продовжую свою "сагу про пересвіт"))))

Виходячи з досвіду попередніх постів та коментарів до них:колірможна вибрати БУДЬ-ЯКИЙ я робив для СЕБЕ і ТАК меніподобатися!

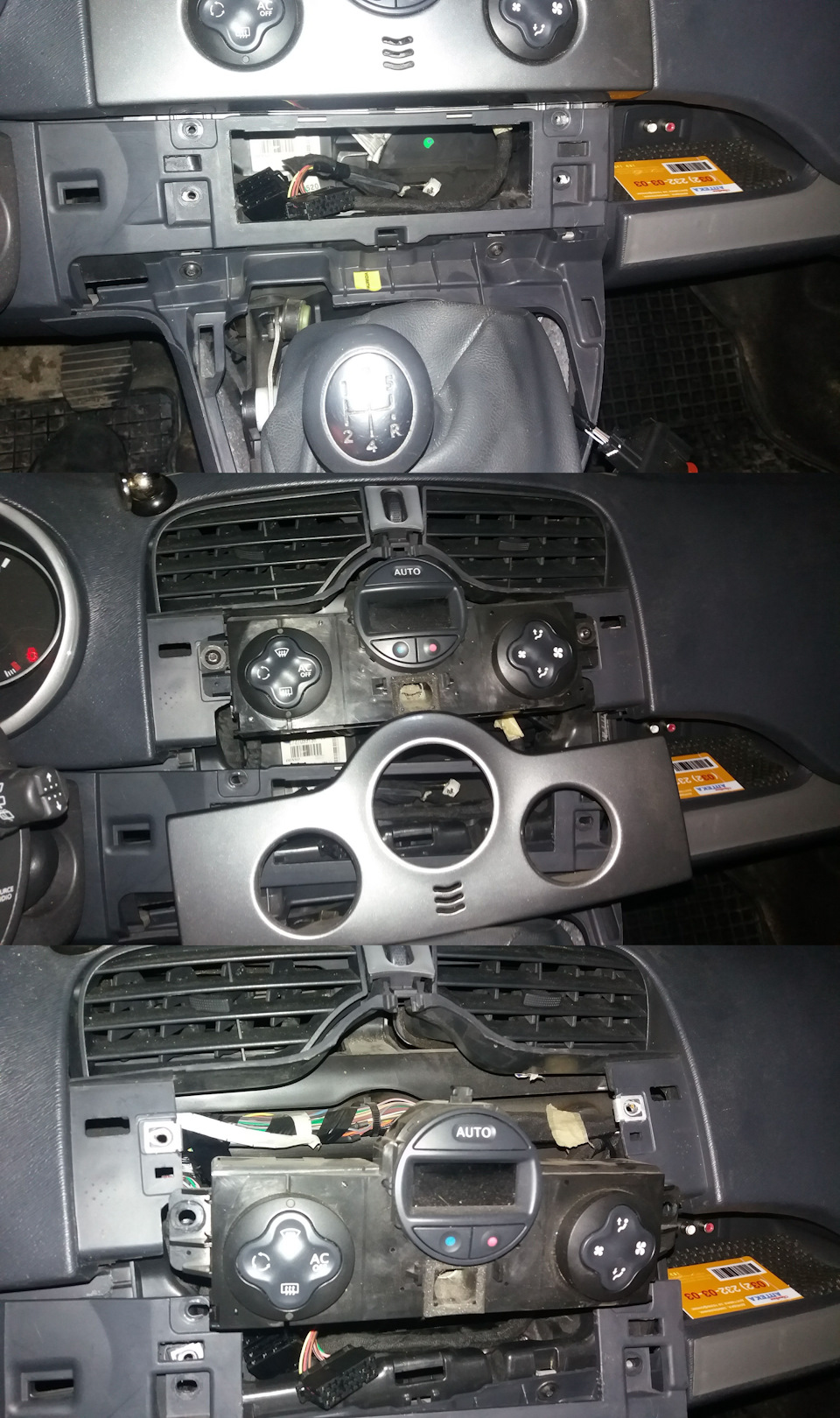

Отже, для зняття блоку клімат-контролю:
— зняти магнітолу
— відклацнути і задерти кожух ручки МКП
- відокремити облицювання тунелю навколо ручки МКП, від'єднатикнопку ЦЗ і аварійки, зняти. Облицювання клімату, зняти
— відкрутити 2 болти на Т20, витягнути блок лімат-контролю

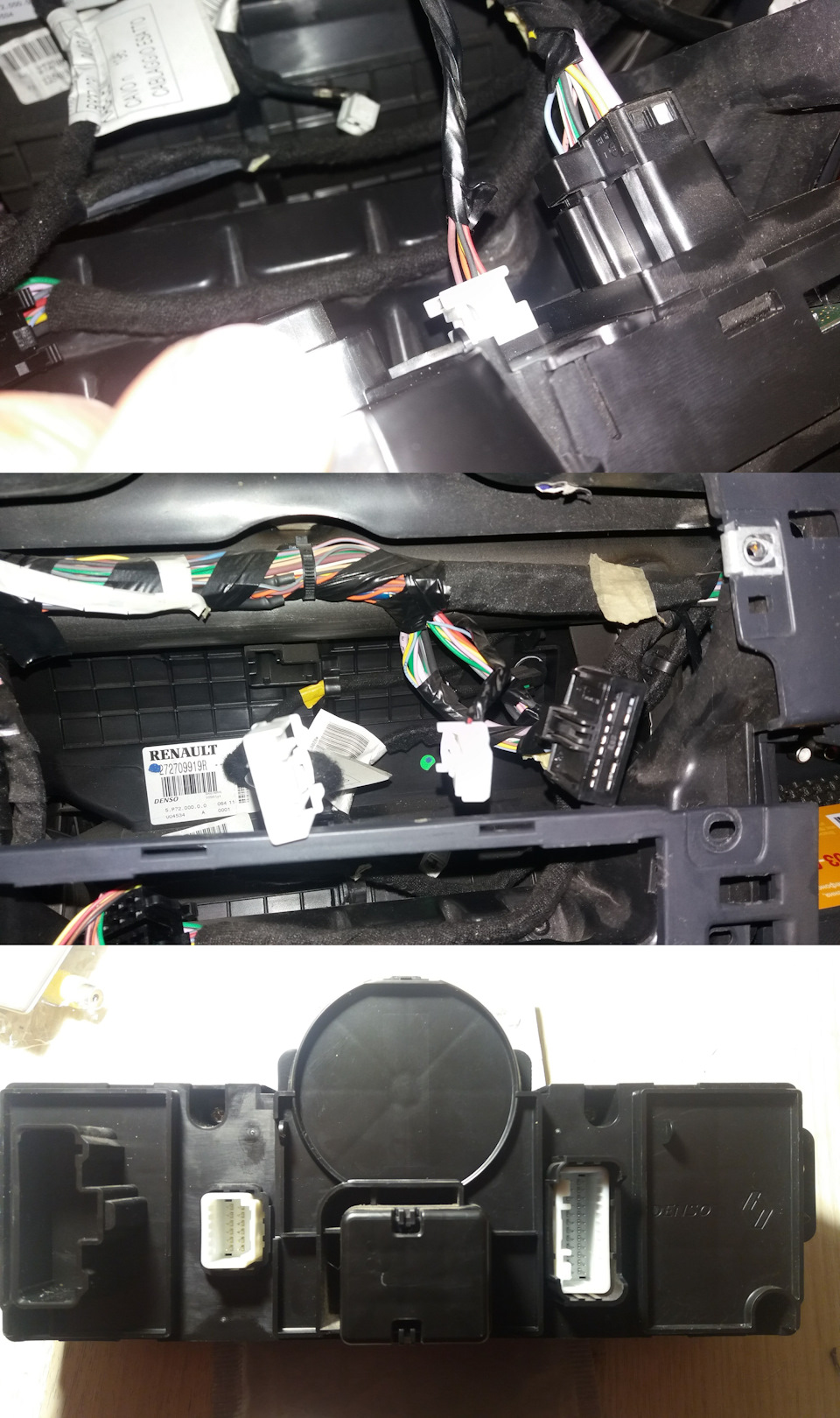

— ззаду відклацнути 3 роз'єми.

<

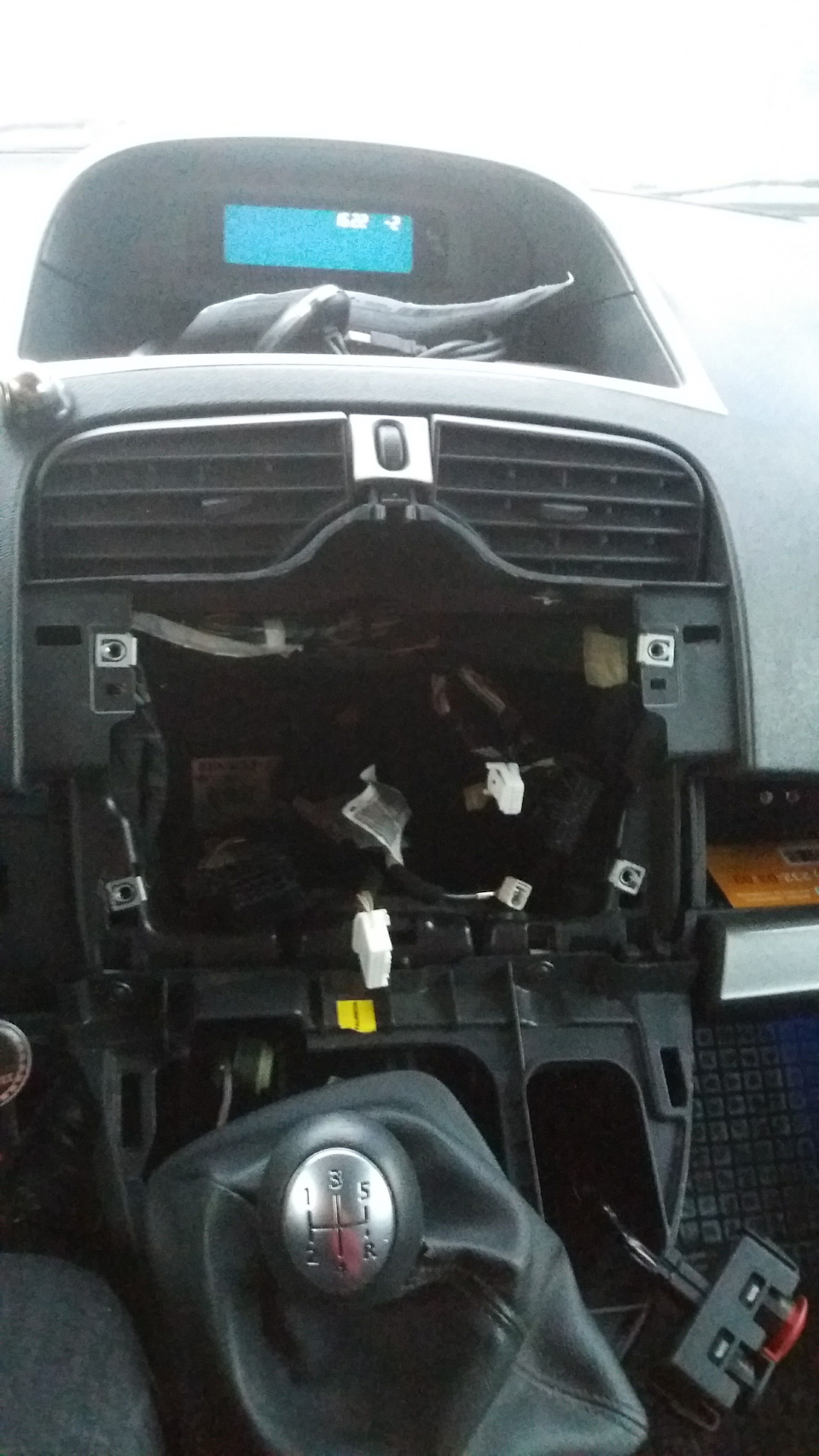

Отримуємо ось таку "красу"))))

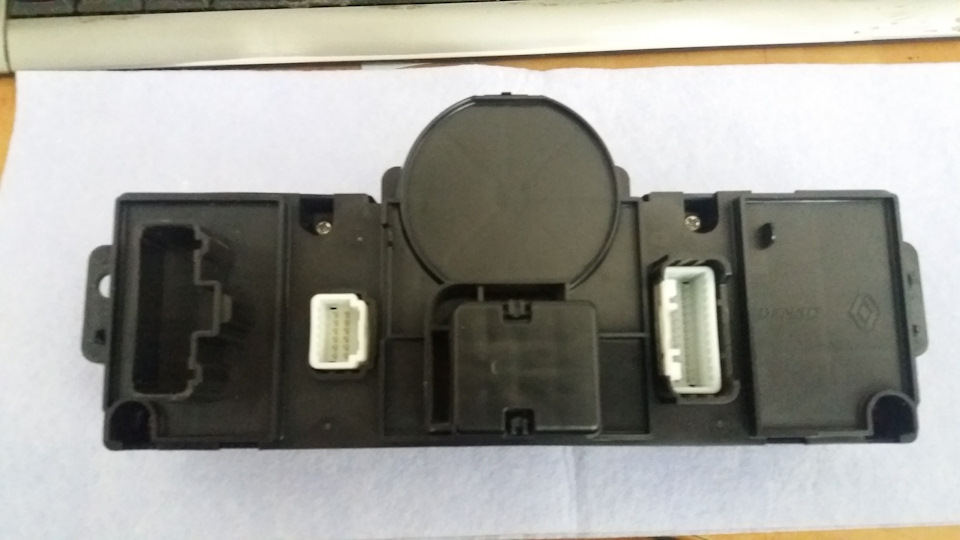

Сам блок на 4-х "саморізах" - хрест! (дивно) і 5-ти засувках — 3вгорі, 2 знизу. Для зручності знімаємо моторчик датчика. >

УВАГА!
1. Для зміни підсвічування кнопок, достатньо перепаяти 3світлодіоди 3528. Середні по краях та вгорі відмічені червонимикругами.
2. Для зміни індикації розморожування лобового та включенняпідігріву дзеркал заднього скла потрібні "хитрі світлодіоди" на 1, 8мм, які описував в "b" "пересвіті магнітоли".
3. Для повного пересвіту потрібно випаяти 2 контакти рамкита 27 ніг дисплея. І плюс замінити 6 LED3528 під ним - позначеніжовтим.
Без паяльної станції та й досвіду в цій справі, я б, нерекомендував випоювати дисплей! та/або контактнімайданчики.

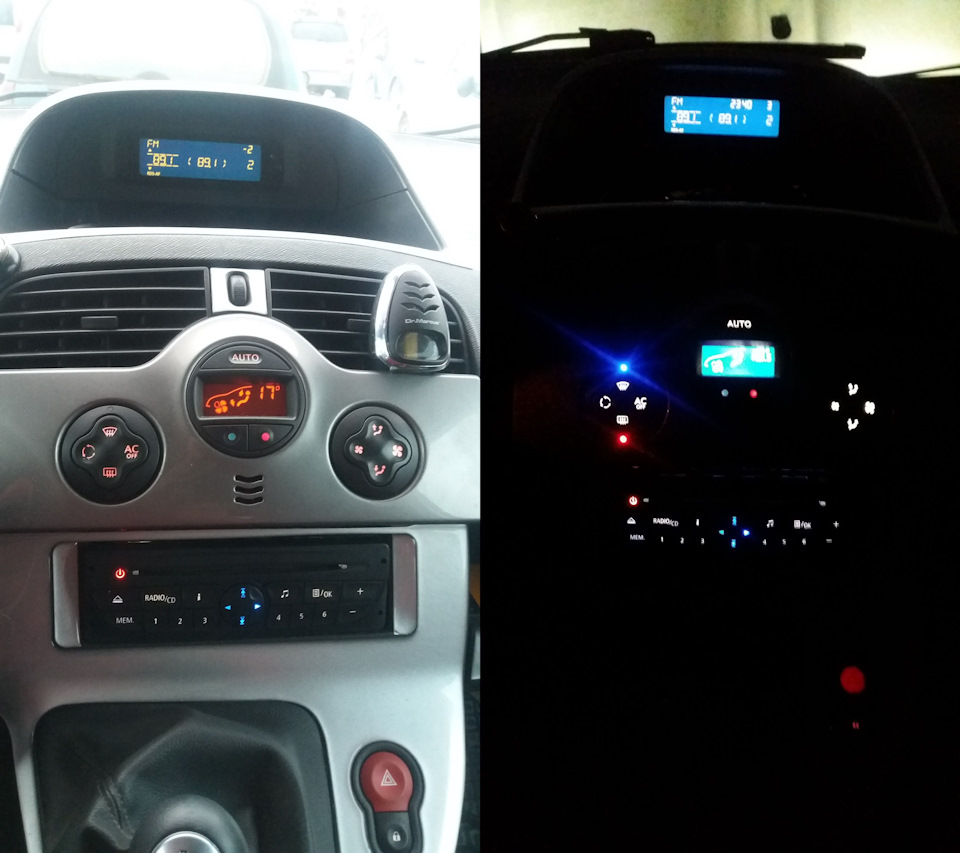

Без випоювання дисплея виглядатиме так:

Ну а я випаював…без паяльної станції — програвся години зотри…))

Вигляд з боку :

Усім добра і миру!
