Приборка VDO c ВАЗ 2110 в низьку панель

Так як моя 99 дісталася мені з низькою панеллю, то я відразу жзамислився над тим, щоб поміняти її на європанель, але оскількизараз не найкращі часи для таких серйозних покупок (близько 4000гривень у нас в місті), то я вирішив просто вбудувати приладку VDOз "десятки" замість стандартної приладки в низьку панель. За ціноюне було.Я заїхав на розбирання і купив "десяткову" панель VDO зодним віконцем. Обійшлася вона мені в 500 гривень. Були йподешевші, але у них був не дуже добрий стан.

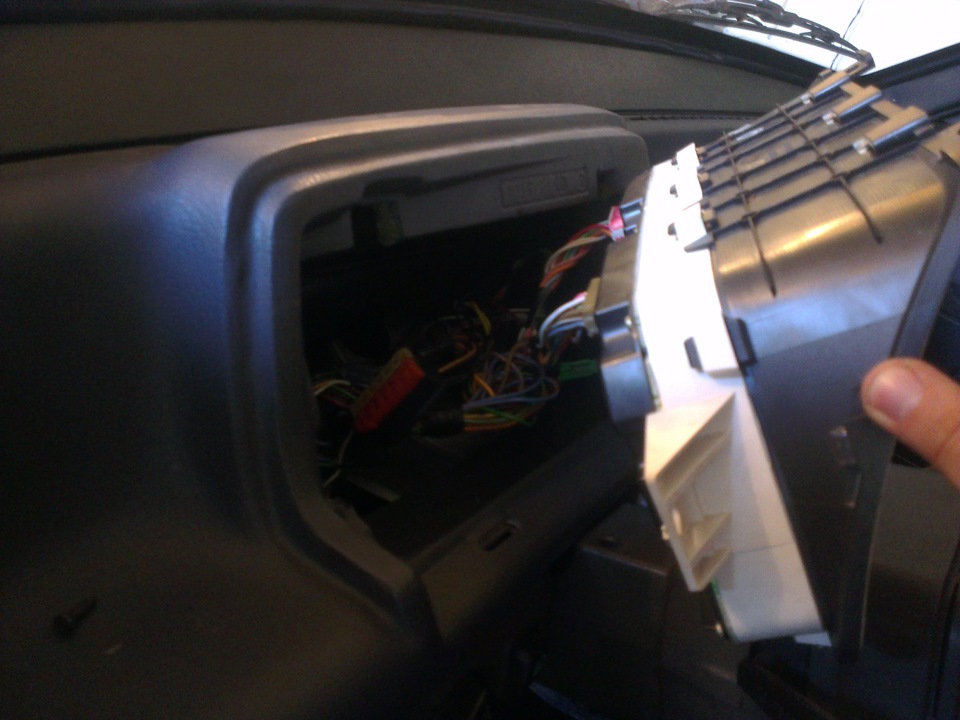

Спочатку колодки зі старої панелі не підходять для підключення VDOтам потрібно майже всі дроти перекидати згідно зі схемою.Саму схемуможна легко знайти в інтернеті.

На що варто звернути увагу! На стандартній приладці тільки одналампочка покажчика повороту, а на панелі VDO - дві стрілки вліво івправо, тому потрібно буде протягувати два окремі дроти від "аварійки".

У мануалі яким перекидали дроти все було показано на прикладікарбюраторної машини, але у мене інжектор з ЕБУ GM ISFI-2S. Припідключенні тахометра на карбюратор сигнал потрібно брати зкотушки, а на інжекторі безпосередньо з ЕБУ. Тому простягнув провіддо ЕБУ і під'єднав його до проводу, який отримує сигнал від датчикаположення колінвалу. Спідометр працює від тросика, а VDO віддатчика. Але мені пощастило, тому що машина інжекторна, то там ужебув датчик швидкості, в який крутився трос спідометра. Я простовитягнув трос і щоб не тягнути від коробки провід до прибираннявзяв сигнал все з того ж ЕБУ. Тому що до нього простіше прокинутипровід, ніж простягати його з моторного відсіку. Проблем не було, дроти перекинулися і все інше запрацювало нормально, в тому числі іпоказник рівня палива, на який іноді скаржаться, що він неправильно показує залишок у баку через невідповідний опір надатчику.

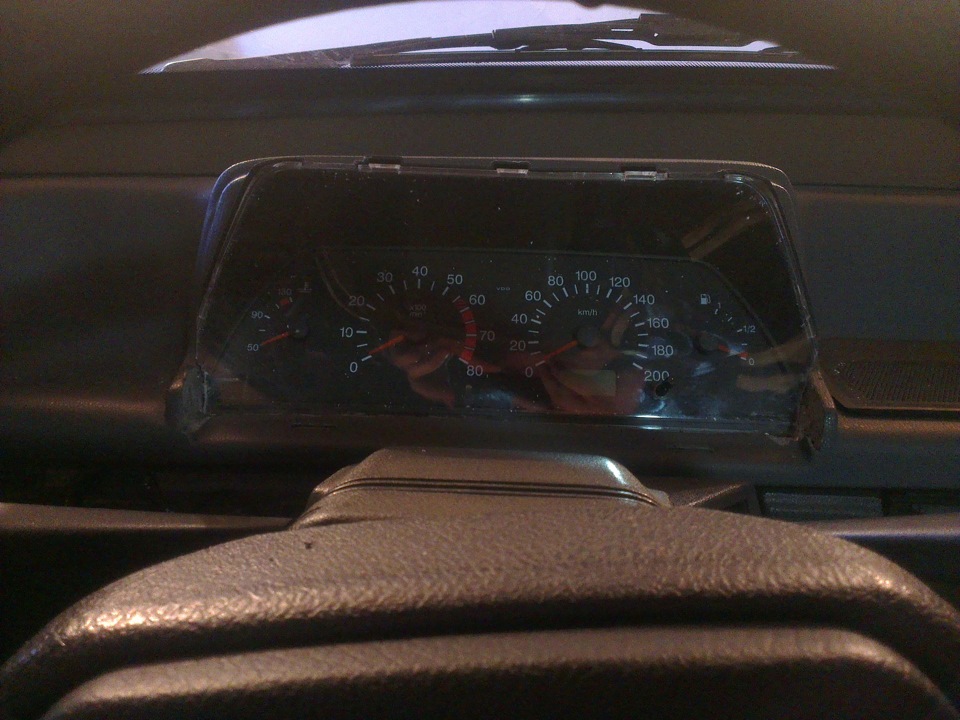

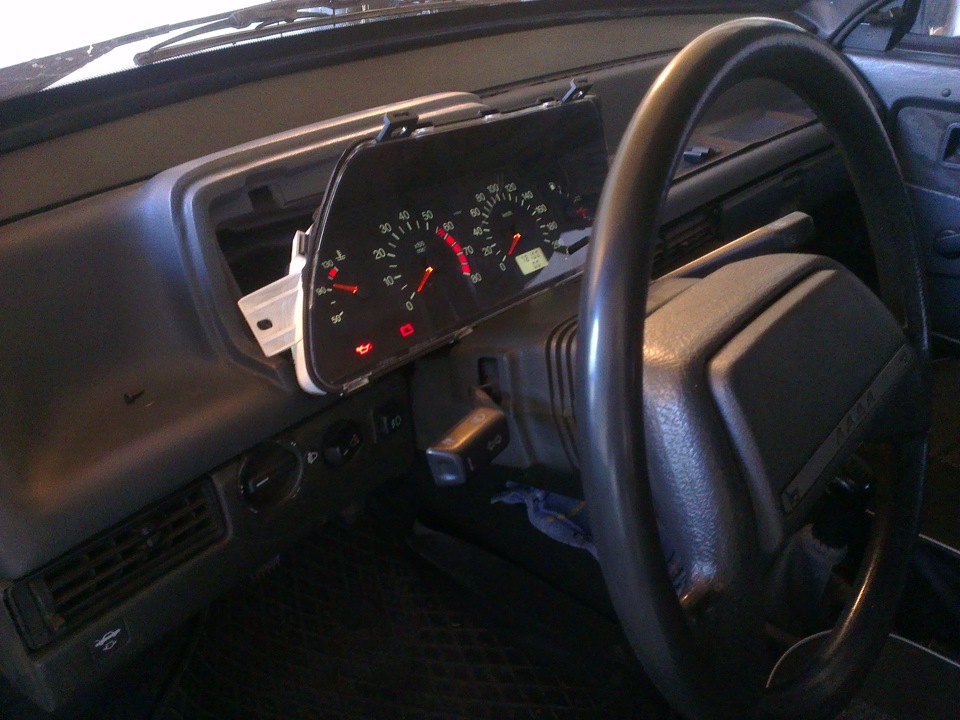

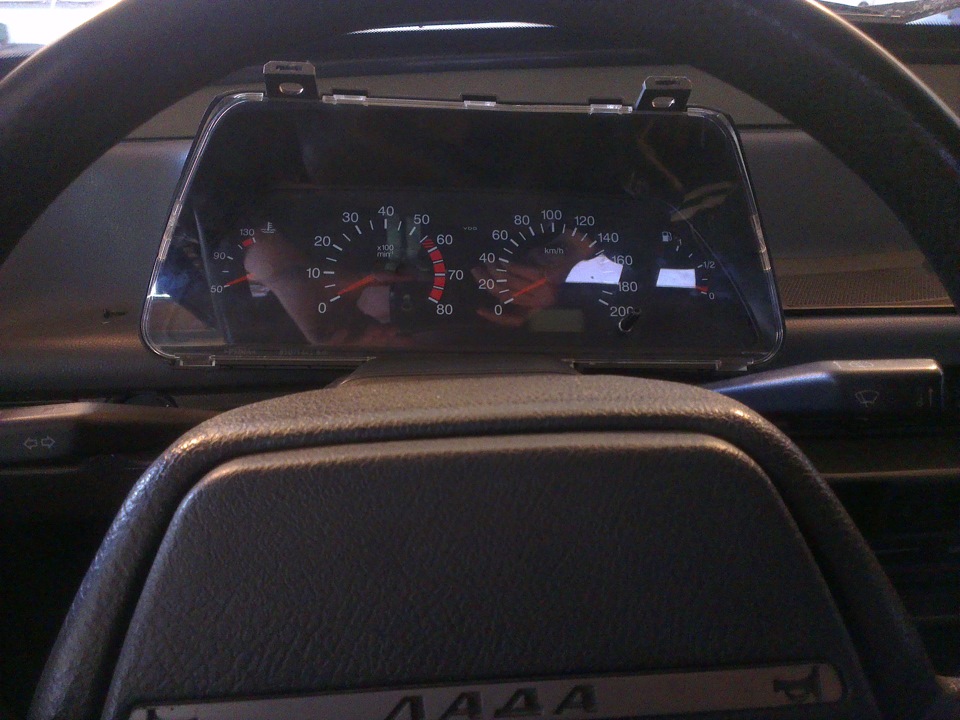

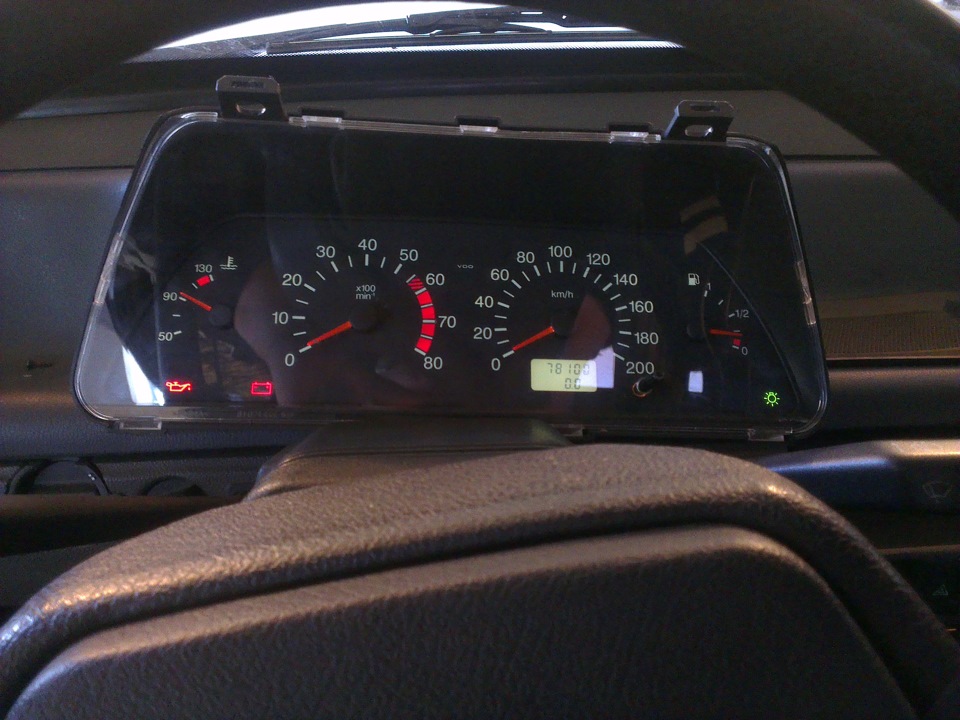

Коли все було підключено, настав час вбудовувати приладку на місцестарої. Для цього довелося відрізати верхні та бічні вуха наприборці, а також з обох боків обрізати саму приборку приблизно по3 см з кожної сторони. Крім приладки також прийшло підрізатинакладку панелі і "буханець", що ставиться зверху на приладку.Такяк на "буханці" довелося відрізати верхні вушка якими вонатрималася за накладку довелося прикручувати її з двох боків нашурупи. Можна було зробити і без шурупів, але так вона тримаєтьсяжорстко і не скрипить. У результаті все вийшло досить непогано, язадоволений новою панеллю приладів. Все працює плавно і красиво:)Поміняв підсвічування приладки на світлодіодне, тепер виглядаєнабагато цікавіше як на мене.
p> Світлодіодне підсвічування
