AUX у штатній магнітолі

Переставивши купу форумів вирішив поділитися як я зробив AUX уштатній магнітолі Clarion PN-1679D…
В основному описують два способи підключення, це підпаятися або дотюнера радіо, або до касетного блоку, що як на мене цікавіше..Розібравши магнітолу я вважав що найзручніше припаяти вхід доосновної плати, в місці роз'єму підключення касетного блоку…

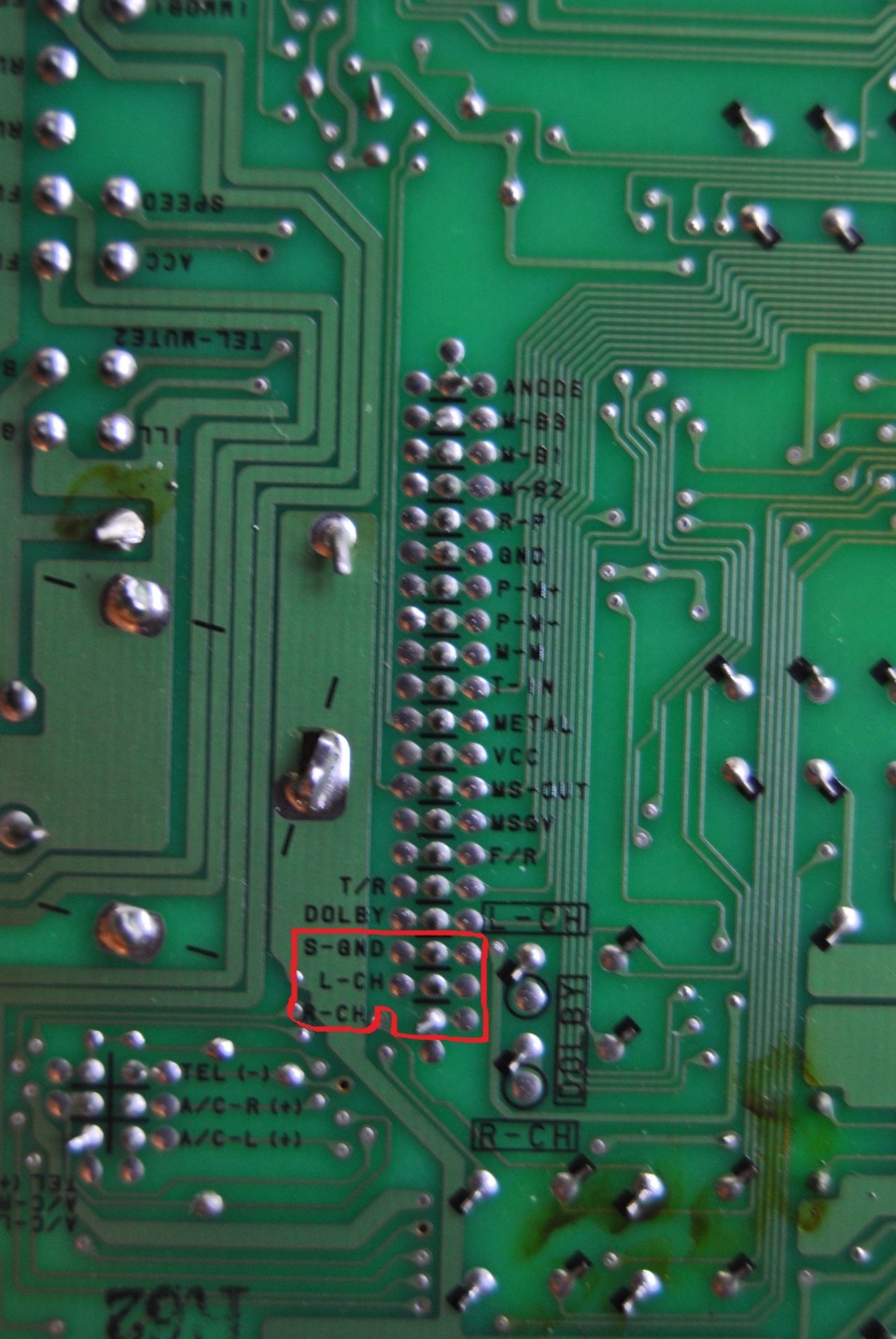

Основна плата

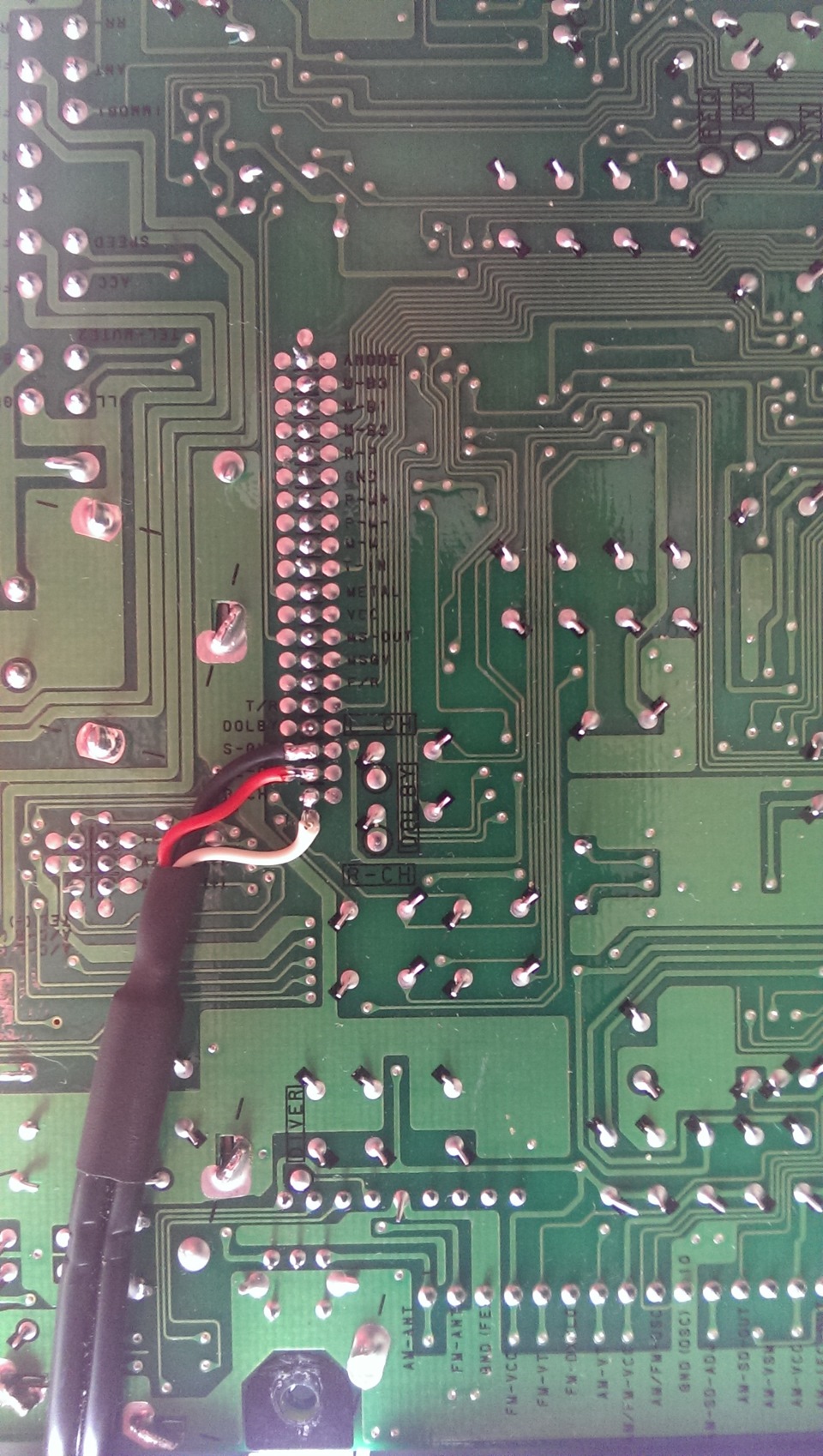

Що б не обмежуватися одним джеком 3, 5 мм, я знайшов у засікахвід морського Clarion невикористовувані виходи "тюльпани", припаявши їх до контактів S-GND (земля), L-CH (лівий канал), R-CH (правий канал).

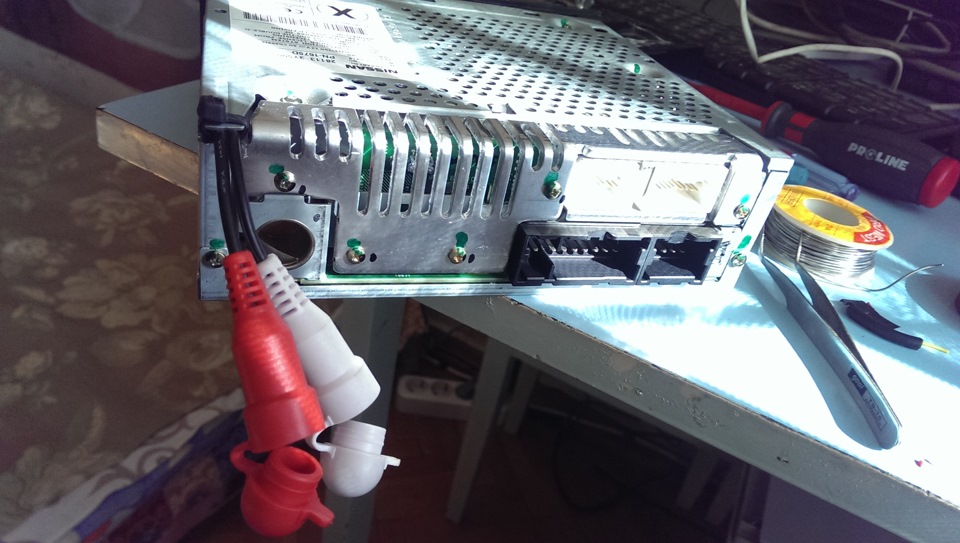

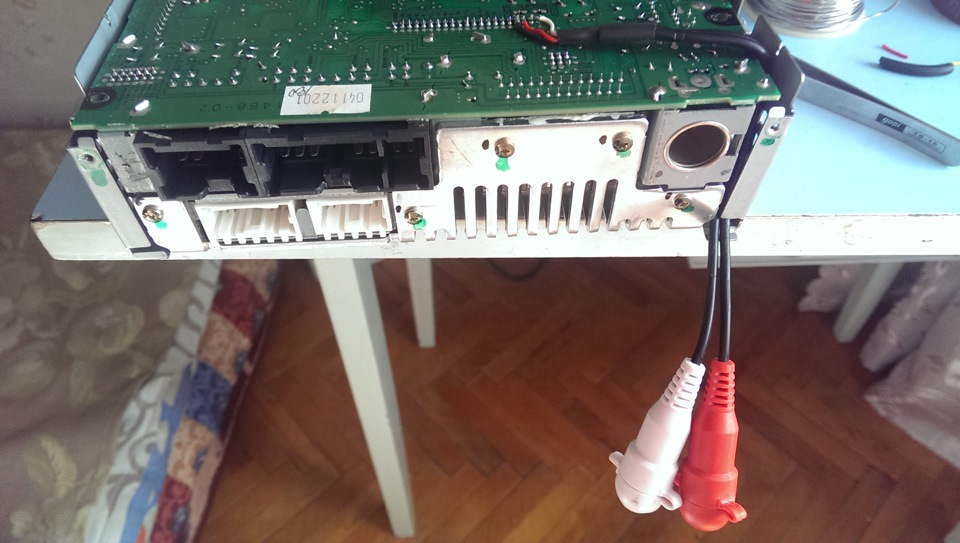

І шляхом, трохи підігнувши вусик однієї з кришок, випустивпроводки. Би це все працювало, за допомогою олівця штовхаємо білийважіль у кассетнику, магнітофон благополучно думає що він відтворюєкасету, але звук подаємо через наш кабель… Якщо чесно, то я навітьне очікував, що така модифікація у зв'язці з HTC One M7 + NeutronMusic Player дадуть такий результат! Запустивши FLAC 24/192, я неповірив що грає штатний магнітофон і штатна акустика)))) Так самозіткнувся з проблемою, що не всі андроїд девайси бачать такийваріант AUX, вони просто не розуміють що до них приконнектилипровід і продовжують видавати звук на вбудовані динаміки ...Знайшов рішення у вигляді підпаяти в ланцюг опір, судячи з порад цеблизько 900 Ом на канал, тобто впаяти по резистори між землею ікожним каналом ... Але я знайшов ще один спосіб, програмний, ставимо SoundAbout Pro, і примусово говоримо андроїду виводити звукна навушники…
