Висел у мене тахометр "штурман 5". Втім колгосп ))) Та йзапізнювався він дуже.
Ось і вирішив зробити нормальний тахометр і всунути його в приладку, а заразом і зробити нормальний пересвіт.
Перш за все розібрав приладку і знайшов тільки два місця куди можнавпхнути індикатор тахометра - під температуру або під паливо.Вирішив під паливо - праворуч мені якось зручніше дивитися нанього. Світловод паливного індикатора і взявся за роботу :)

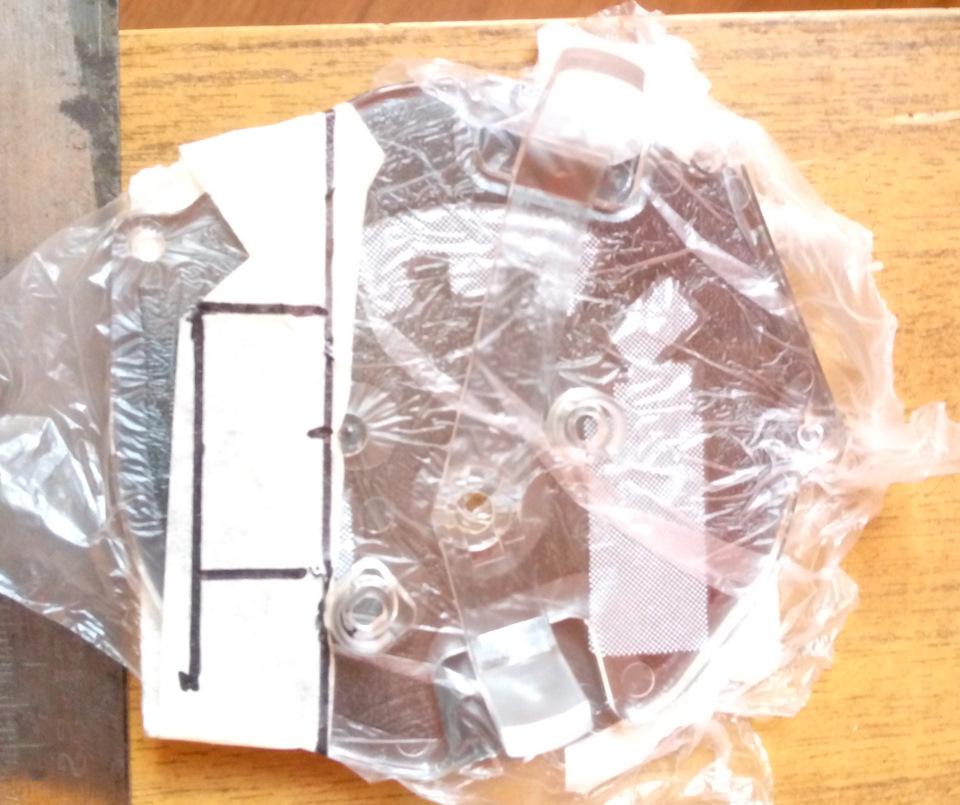

Розмітка під індикатор тахометра

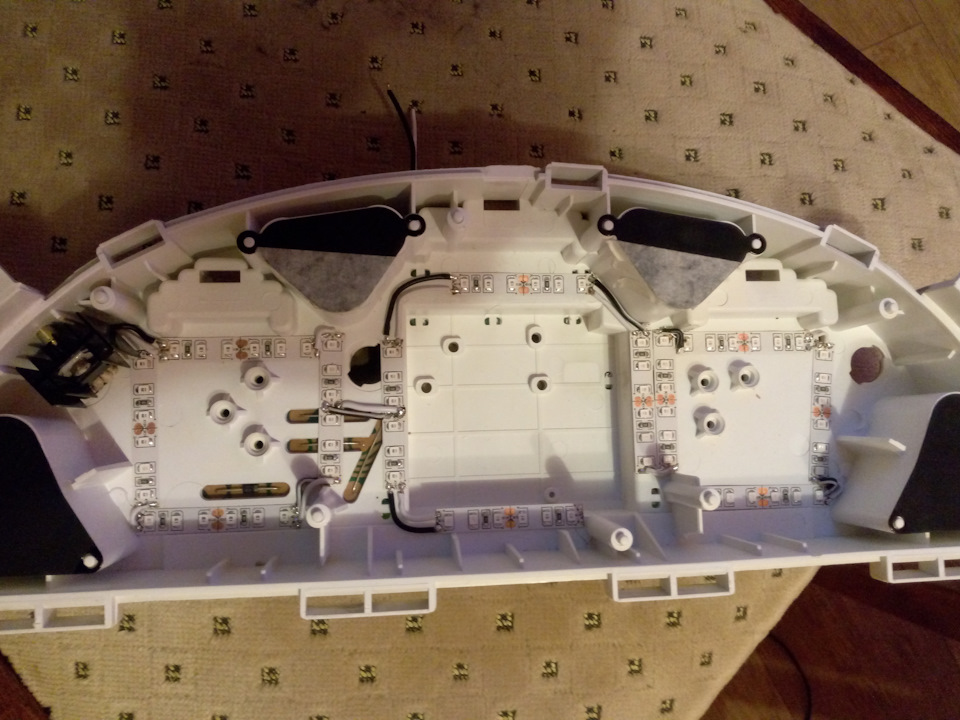

Далі проклав світлодіодну червону стрічку в корпус. Підсвічуваннястрілок робив із трьох білих світлодіодів (3мм) підключенихпослідовно і ще через резистор 0.82 кОм, так як стрілки були сильнояскравими.Індикатор тахометра заклеїв чорною тонувальноюплівкою.

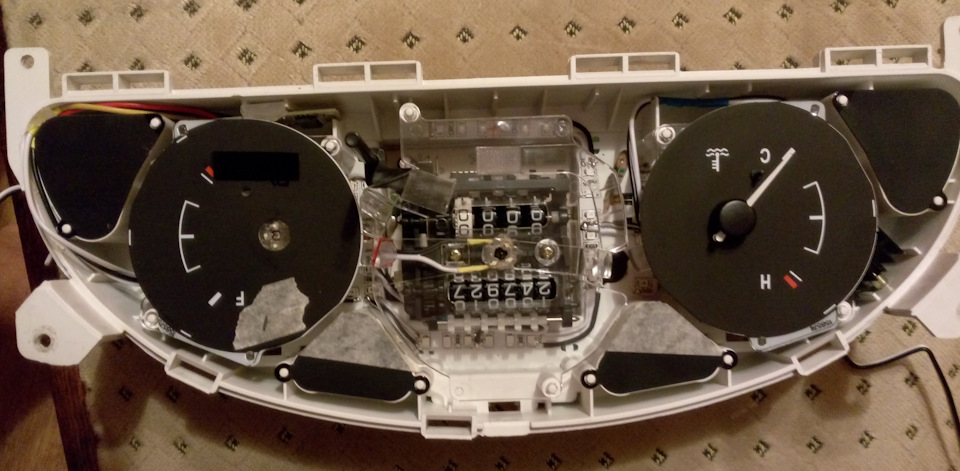

Йде робота до фіналу :)
І перевірка

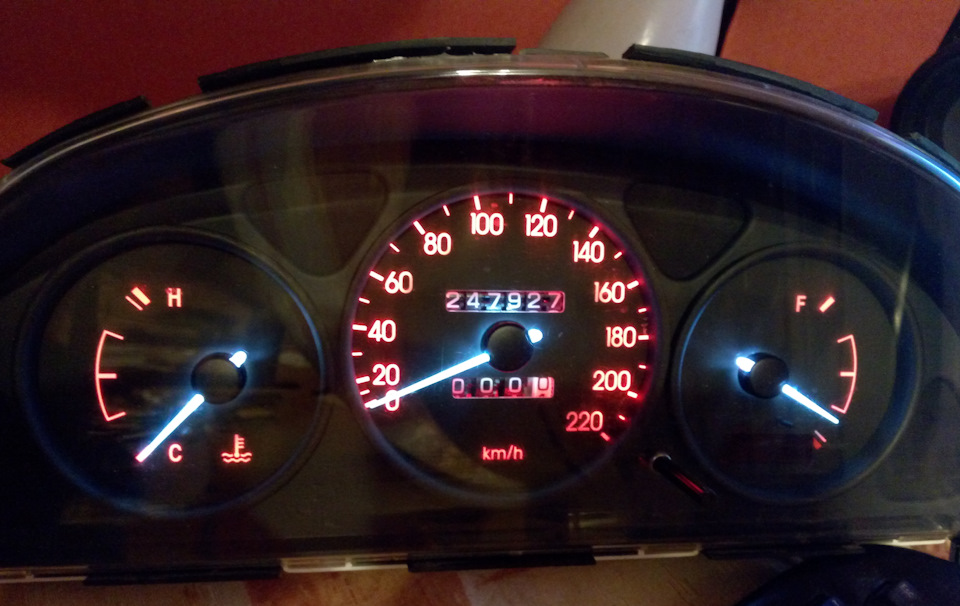

Сама приладка

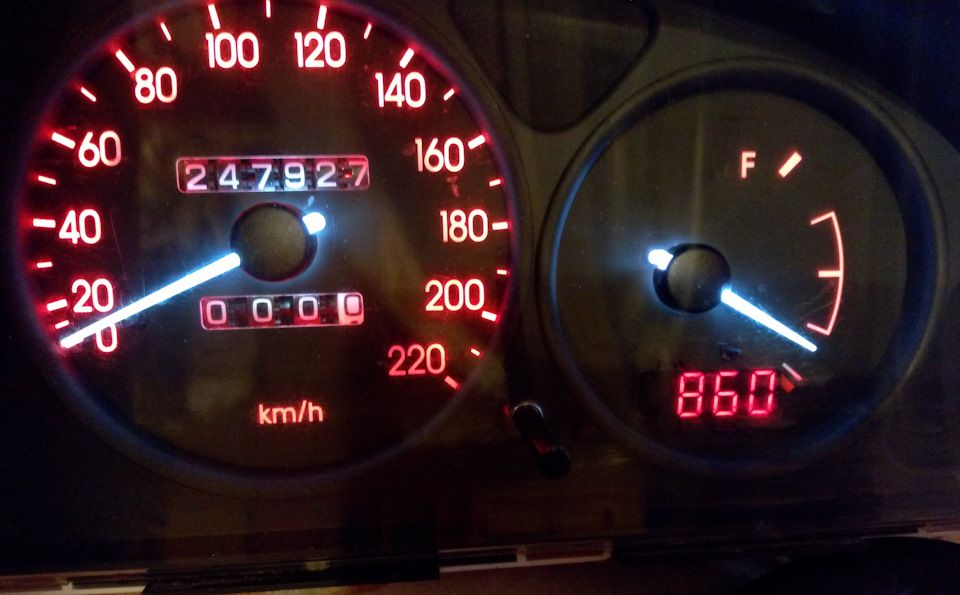

Тахометр
Ось так це виглядає в авто :)
Все готово! :)
Коментарі20
Грамотно зроблено. А в центральне кільце не ставав? Мені здаватися було б краще ...
Там непомістився. Там внизу каретка скидання лічильника
Ясно=(
Ні. Там проріз робив. А сам індикатор тахаметра заклеїв тонувальної пленеою
бомба, дуже понравилось)шкалу змивали чимось, під тахометром?
Не погано…)
Дякую )
підключення живлення сигнал?
Ні! Запалювання
не з ебу?
Живлення самого тахометра із запалювання. А сигнал на нього звичайно ж з ебу
ясно, у мене виносний тах варто думаю його поміняти на цифровий, він акуратніше, а брав часом не з алі?
Ні. Це саморобний
прикольно, я просто на алі бачив за 400 ру
можна як варіант ) Але мені здається простіше було поміняти на прибирання з тахометром
Та мені цифровий хотілося. Нормально оберти видно
а як вирішував питання, щоб дістатися показань таха треба двічі тикати кнопку на самому приладі?
Це не штурман вже. Це саморобний. Та й штурман туди не влізе- індикатор великий сильно. І поганий він- гальмує сильно
