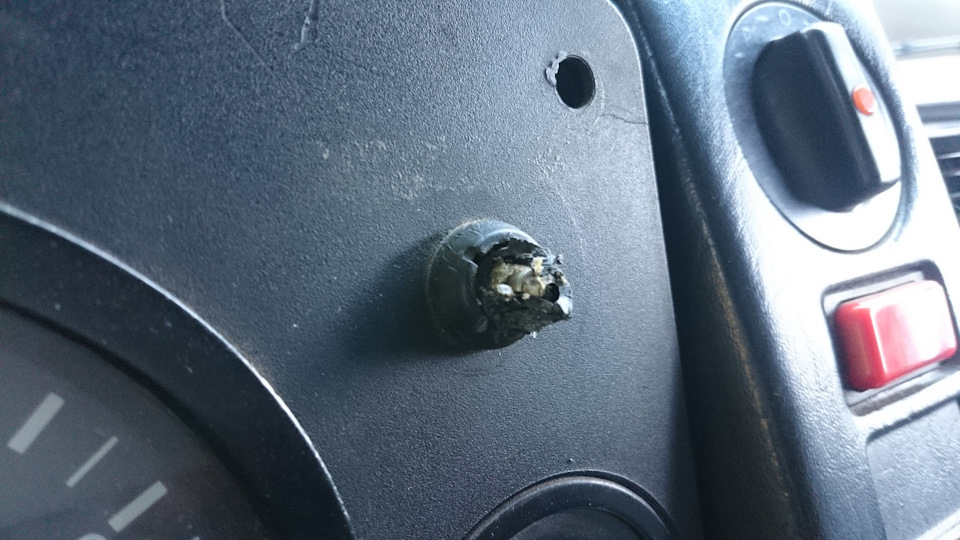

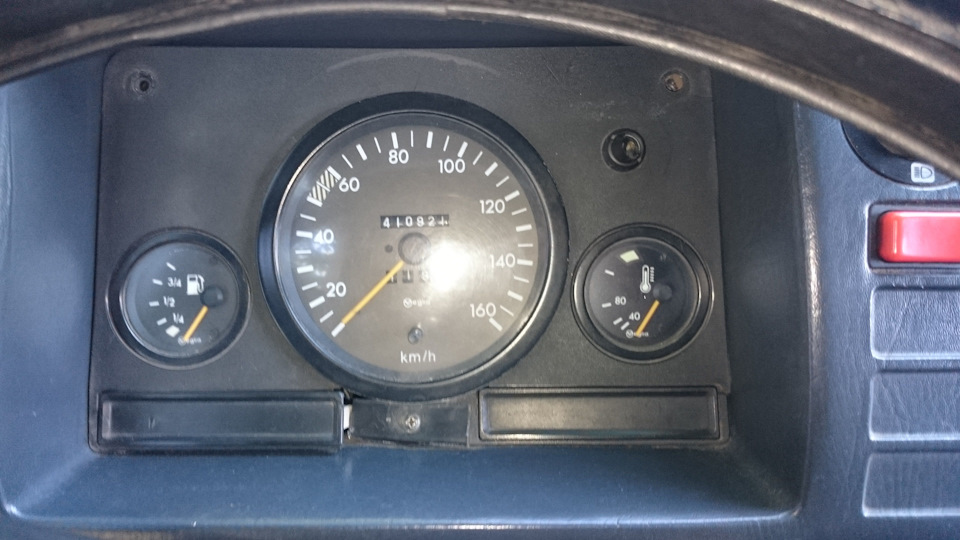

Мене трохи напружував вигляд втомленої панелі під спідометр.Пластик поламаний, відламана ручка регулювання троса педалі.лампочка свічок розжарення. Насамперед я поліз перевіряти свічки, потім проводку, реле… А в результаті просто не контачила лампочка втрохи оплавленому цоколі (((

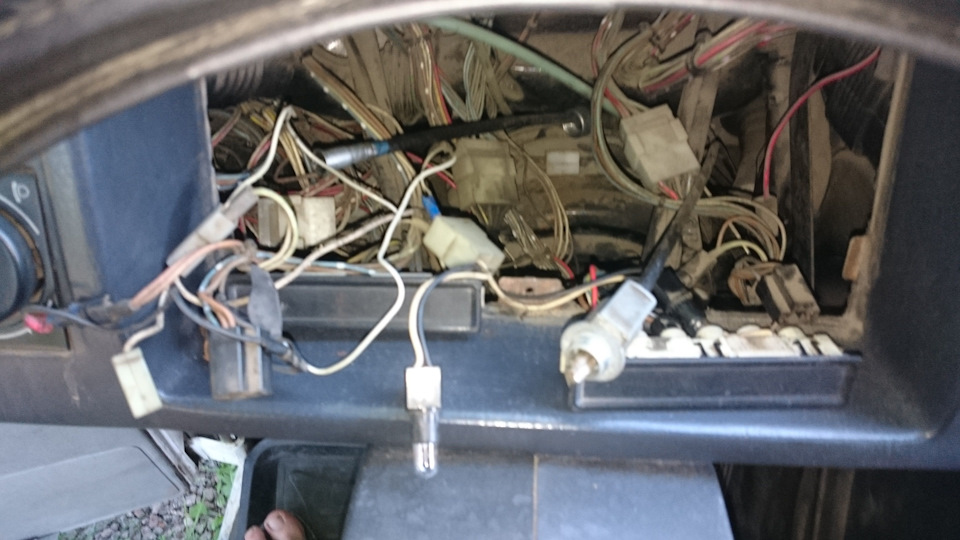

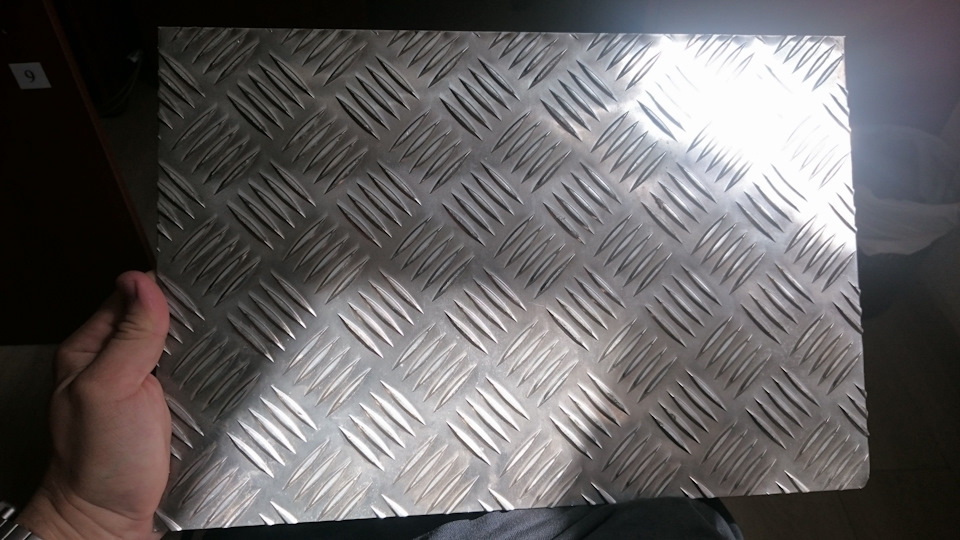

Ремонтувати рідний пластик не було бажання, вирішив трохизаморочитися і виготовити нову панель під прилади, заодно поставитивольтметр і зробити нормальне підсвічування приладів, бо вденьАБСОЛЮТНО не видно індикатори лампочок на нижньому ряду. Скруток таіншого гуано, але цю справу ми підфіксуємо. Лист алюмінію знасічками)

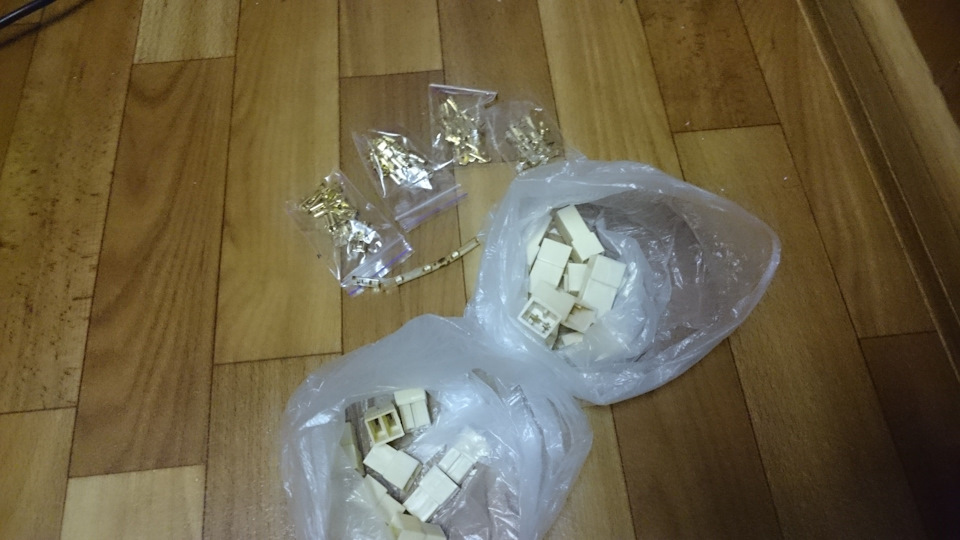

Рознімання з частиною у відповідь, з пінами під обтиск.
Два метри зеленої світлодіодної стрічки, дроти з автомобільноїпроводки. Ну і звичайно інструмент. Що, би грамотно встановитистрічку в прилади, потрібно кожен з них - розібрати, для цьогодоведеться акуратно розтиснути розвальцювання, щоб дістатися донутрощів. Коли це зроблено — можна монтувати стрічку.
На виході дроту обтискаємо на піни.
І вішаємо на роз'єм з індикаторами на нижній панелі — та ж історіязамість маленької лампочки монтуємо світлодіод і виводимо на ріднідроти від патрона лампочки. Так як готових світлодіодів з такимцоколем я не знайшов — то просто впаював секцію стрічки з трьохдіодів, попередньо правильно розмістивши їх у кожному секторіпанелі, для найкращого розподілу світла на світлофільтр.
< p>
По вольтметру… особливо точних вимірів мені не потрібно було, тому, я вирішив застосувати звичайний радянський вольтметр з ВАЗу, вінмаксимально підходив за розміром та зовнішнім виглядом.
<
Є у нас тільки одна велика проблема… радянський прилад не маєпідсвічування "на просвіт шкали" А просто підсвічує шкалу навідображення додаткової панельки спереду. Через синюватийсвітлофільтр і звичайно в такому вигляді не можна було такзалишити, бо всі інші шкали на приладах підсвічуються "на просвітшкали". Значить доведеться виготовити шкалу і все переробити.Розбираємо прилад. Знімаємо рідну шкалу, розмічаємо для зручностізняття розмірів і положення шкали.
Нова виготовлена шкала
нова шкала
як завжди на допомогу хобі з моделювання. Біла стрілкаприладу, потрібно пофарбувати під колір інших приладів.
У наступну частину винесу роботу з панеллю та складання.
Запчасти на фото:141709
