Хлопці допоможіть, ламаю голову шо робити. Коротше є піонер, єелантра, є перехідник на кермо, адаптер є. Розумію то 6 і 18 пін змашини це кнопки керма, але! З машини не виходять 6 і 18. Може хтознає куди його підключати? І як? І є розпинування саме на мій мафонабо розпинування на елантру 2008? >
Магнітол в машині
Назва

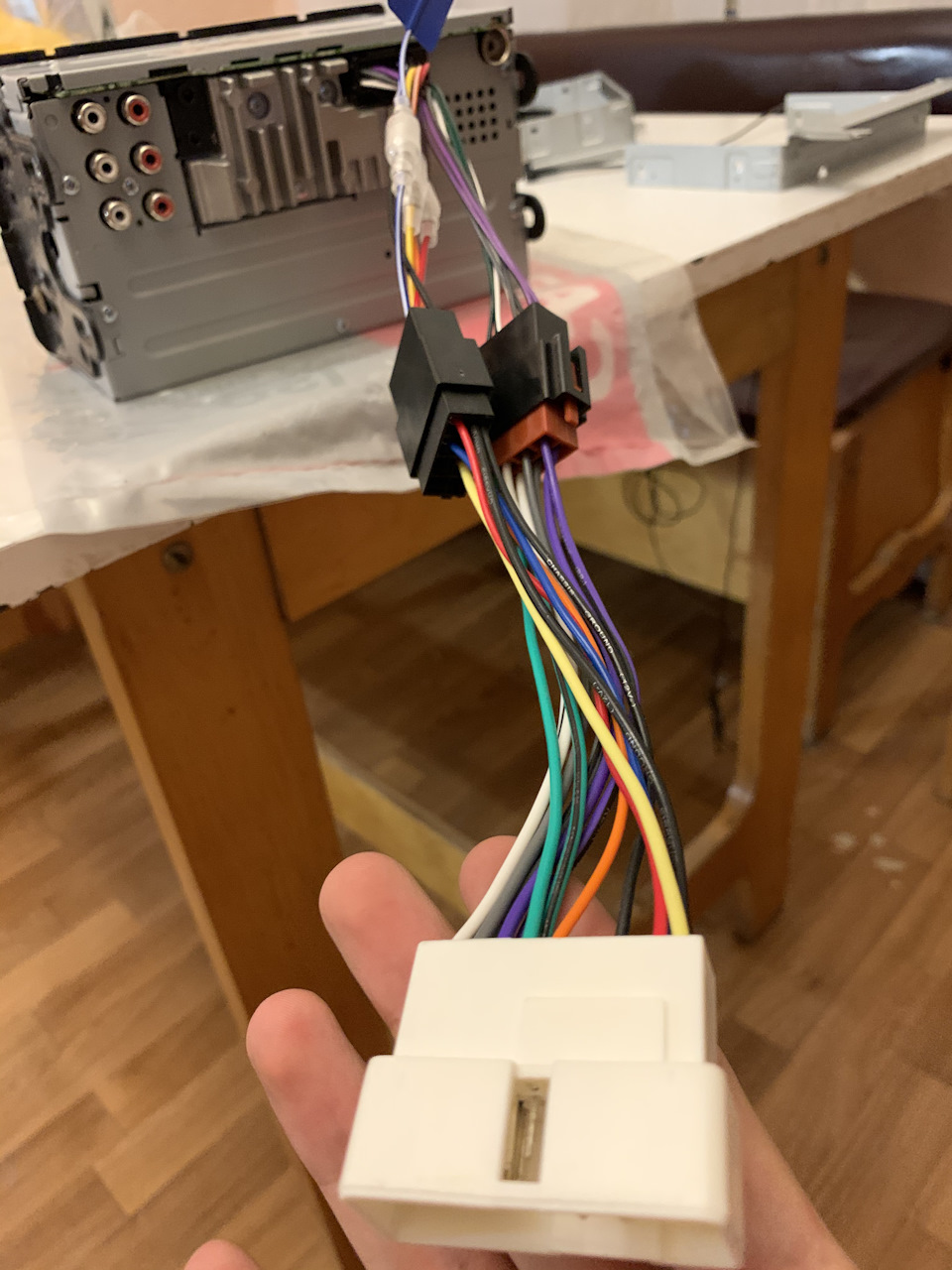

Перехідник з піонера

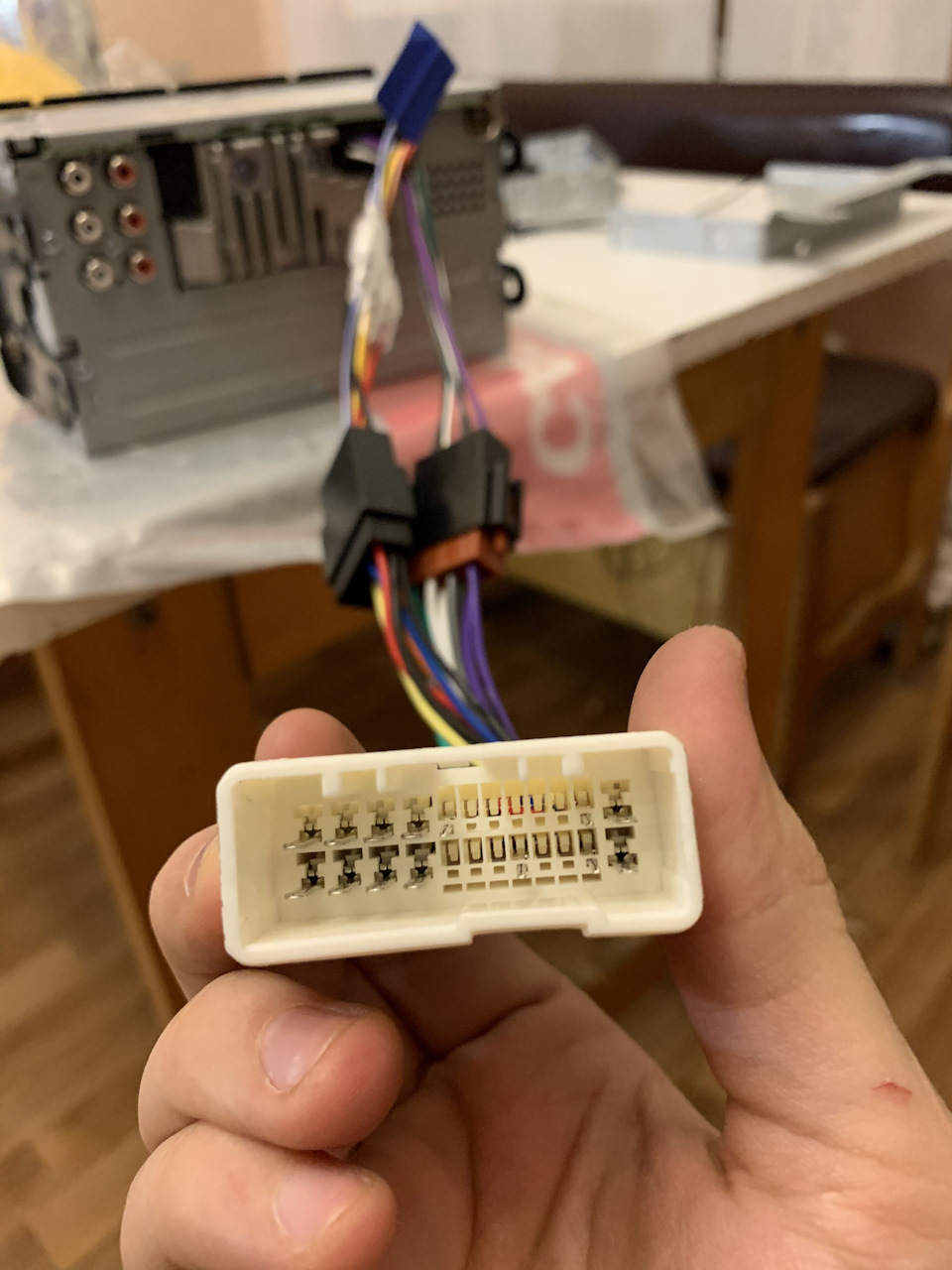

Якщо порахувати то в 6 і 18 Ризі взагалі не виходять з машинидроту. А це типу кермо
Коментарі20
якщо піонер підтримує кнопки на кермі, по ідеї в нього повинна вставлятися ще одна маленька колодка з проводами або підключати адаптер для кнопок через мініджек. У тебе на мафоні я ні того ні того не бачу, або ось там у тебе пластикова пластинка поря...

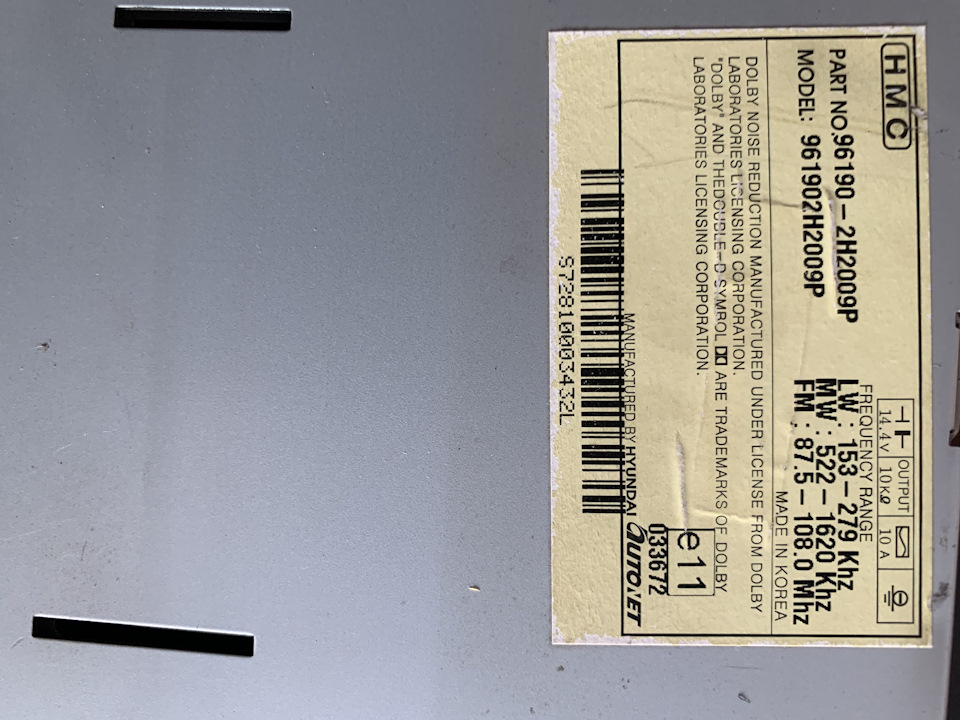

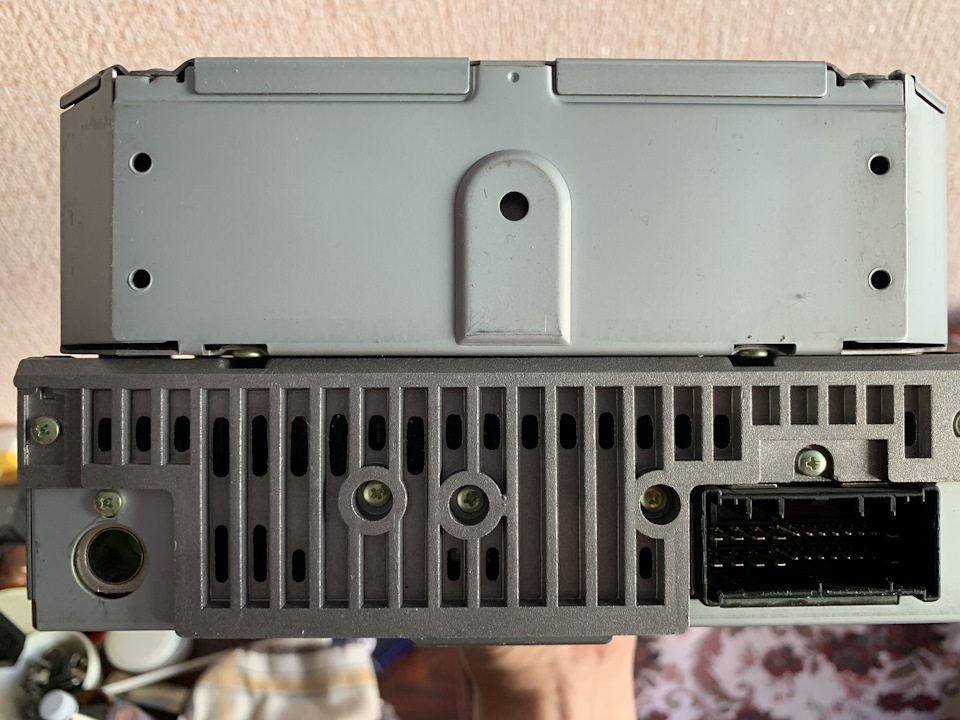

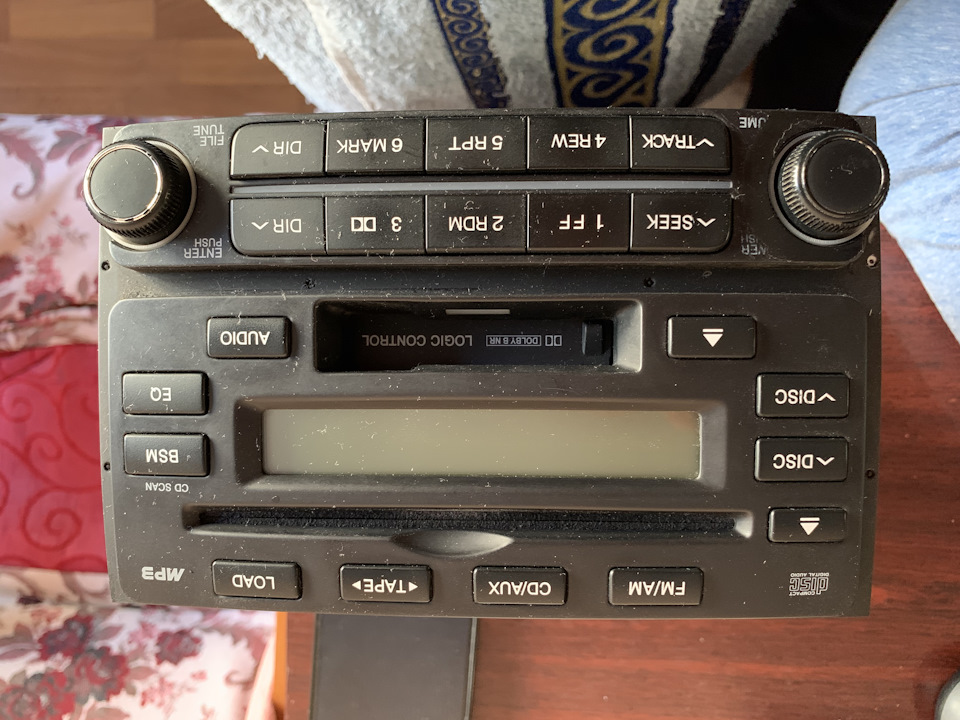

Ось моя нова. А то моя стара. Я її скинув що мені показали розпинування
І що за модель піонера? Ти мені зад конкретно покажи, я ж не екстрасенс))))
Вище он фото. Там є вихід під мікрофон і 3.5 джек для кнопок
Ось якщо джек під кнопки, тоді тобі потрібен адаптер!
Є і він)) awm u0707. Я запрограмував його, не можу тепер підключити до магнітола.
Доведеться різати(оголювати) дроти на рідній колодці для підключення. Як говорили раніше, зелений на пін 6, червоний на пін 12, чорний на пін 18 і 24.
Різати не хочеться, треба спробувати завтра ще. Може я реально не на той провід дивився
Ну коротше на ці контакти чіпляйся, як сам уже вибереш. Головне чорний провід з адаптера нудно вішати на два піна!
типу на загальний мінус і мінус кнопок?
Угадал))), Я спочатку не знав, ох нёб.я. Потім підказали і все як по маслу! Але у мене адаптер був як на фото, здається Зексма називається, точно не пам'ятаю. Днями його продав. Ну ось ще схема колодок та інструкція до неї була.
я так розумію наш роз'єм другий на картинці? і треба вставити в 6 18 і 24 11?
Так, другий. Ну у мене ACC на 12 піні, побачиш, він теж червоний. Мультиметр легко перевірити.
на розкладці що ти кинув там стрілочки. Підключати куди?
Ну так. Та я тобі вже до цього розписав на які чіпляти. І контакти вважай як на колодці на цій схемі
RukasMI пояснив, треба завтра спробувати
6 - зелений, 18 - під ним. у тебе в багажнику стоїть підсилок, не забудь його запитати - блакитний (третій зліва) потрібно підключити до управління підсилювачем, якщо є на новій магнітолі або повісити перемичку з блакитного на той, що під помаранчеви...
Хіба справа рахунок а не зліва направо?
роби так як написав і буде тобі щастя))))
я ваще тут нихера не розумію))
