Led підсвічування печі :)

Акуратно, багато букофф! ) кому цікавий процес або як повторити –читаємо, кому ні – просто дивимося результат :)

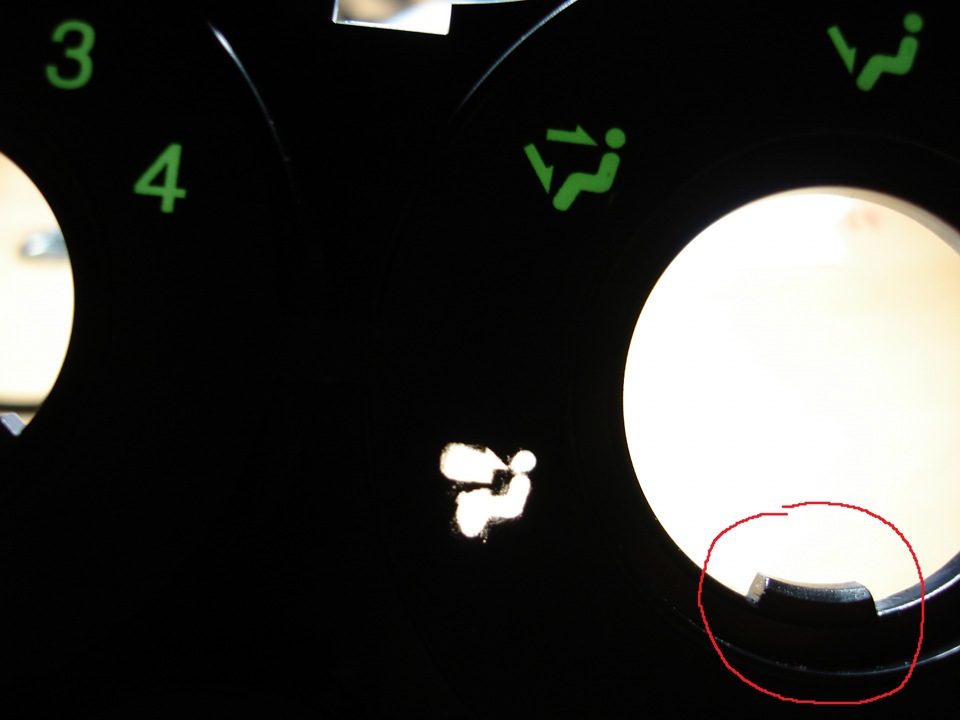

Ну тому що в салоні все за винятком грубки світилося білим, грубкавиглядала м'яко кажучи не в тему) Покуривши інтернет протягом 15хв, я не знайшов ні інструкцій ні звітів з перепаювання печі, думаю, що за справи? ) ну я і закинув усі ці пошуки (куди япоспішав? :) і приступив до справи не підготувавшись як слід, адарма ...) Зняв центральну накладку (як знімати дивимося тут), викрутив панельку з крутилами пічки, дістав крутилки, розібравпанельку ... Думаю, "тю, всього діло то - приліпити стрічку і фарбустерти") Еххх, як же я помилявся ... Почав з відтирання фарби, воназнаходиться як під тонким шаром герметика або клею ... Хто йогознає? ! штуку, дивлюся фарба почала потихеньку дряпатися і тут ...вушні палички і розчинник - настав ваш час! Коротше кажучи ВЕСЬмалюнок (див. Фото), Вааай я схопився за голову і зрозумів щозапоров! ) Потім я протягом півгодини згадував навіщо я взявся за цюсправу, чому саме мене не влаштовувала це гидке, блідо-зеленепідсвічування, які корейці все ж таки розумні люди що зробили нетак просто як з приборкою ... Ну загалом багато чого згадував іговорив про себе я в той момент дивлячись на цю ... Печко-сумку :)Але потім міцно подумавши я зрозумів що може все ще і прокатит) Явіддер від панельки кружечки на яких зображені температура, швидкість обдування і напрямки потоку повітря (вони на липкійоснові і їх потихеньку можна віддерти) комп'ютер точно такі ж шкаличорного кольору, а цифри швидкості обдування і напрямки потокуповітря зробити прозорими! Далі після того як маємо на рукахготовий варіант йдемо в поліграфію або в контору, що займаєтьсярекламою та іншою нісенітницею і друкуємо свої шкали, допустимо натонкому листовому пластику або ще на чомусь! Так як я сам заразпрацюю в поліграфії я вирішив обійтися своїми силами іекспериментувати, але друкуємо ми тільки на папері або на плівці... Так я надрукував купу варіантів і на тонкому папері і наматовій плівці і на прозорій і ламінував і те і інше …ну взагальному валом чого перепробував ) Підсумок такий:наш малюнок напрозорій плівці+малюнок на найтоншому папері+ще один раз на плівці=

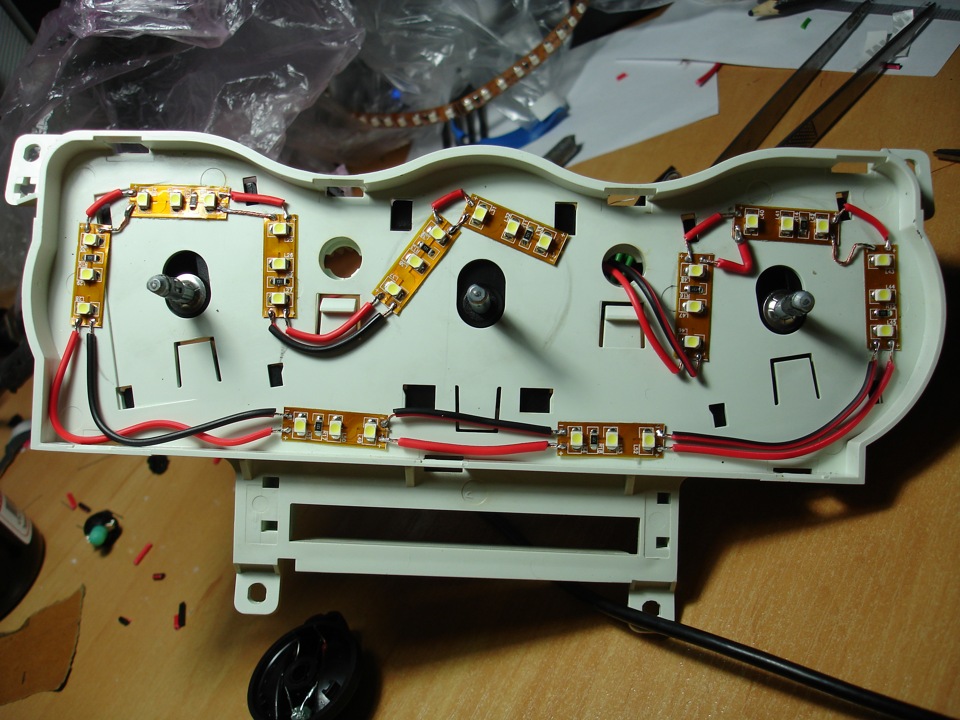

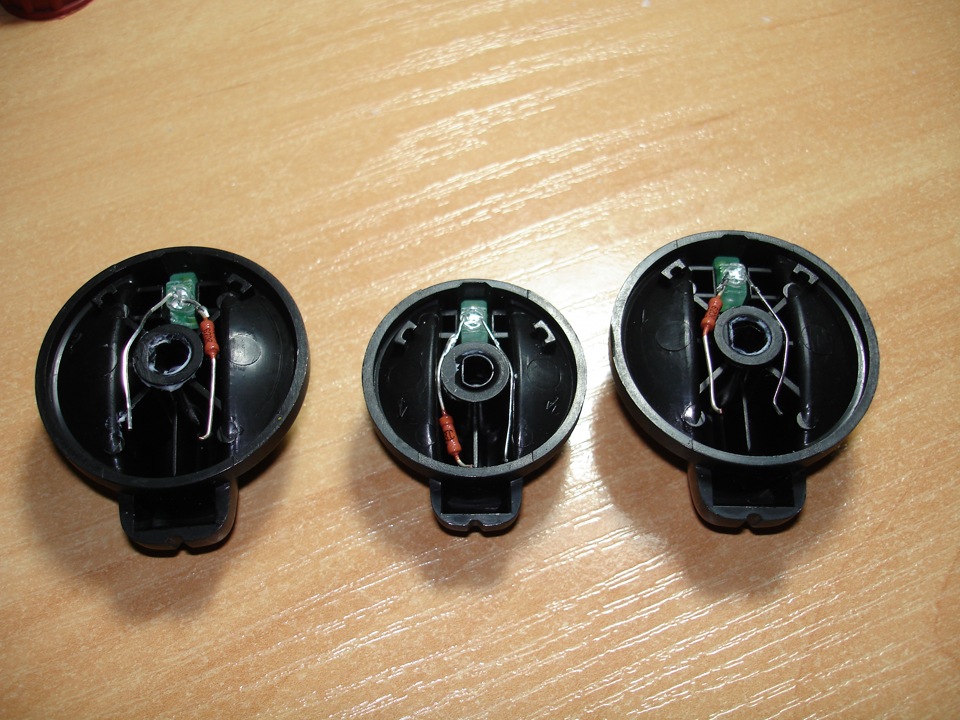

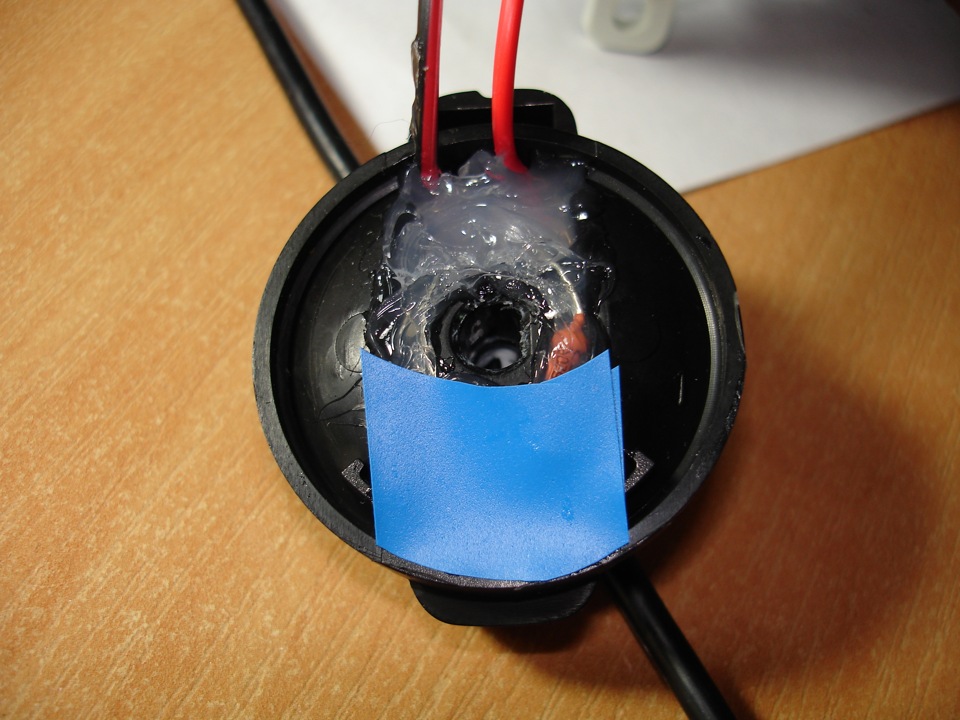

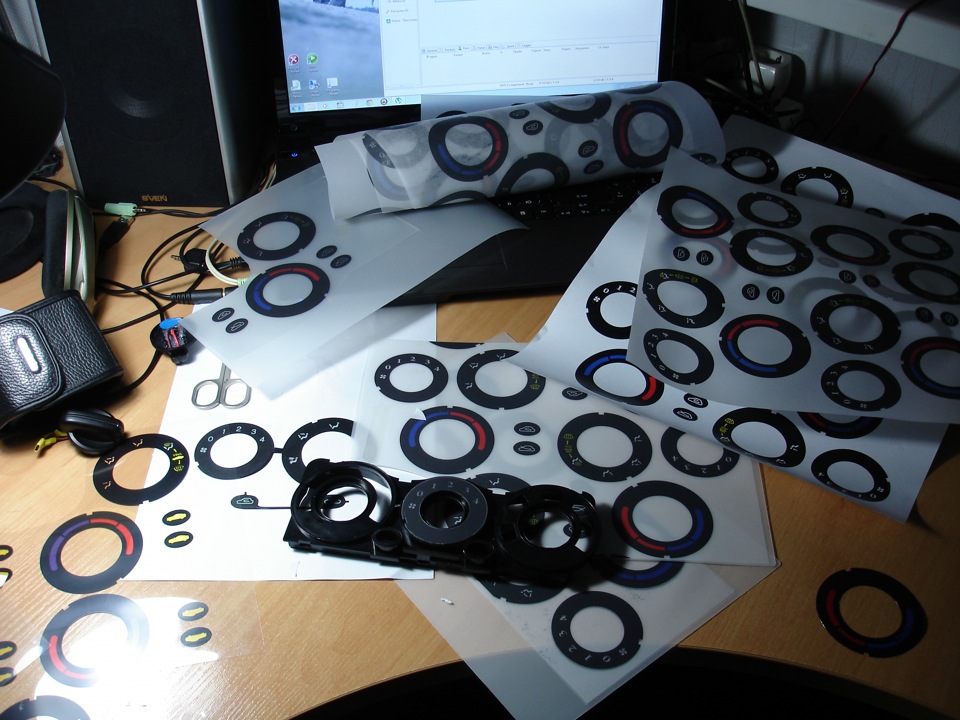

3 шари, поєднуємо їх, клеїмо один до одного на двосторонній скотч ів матову ламінацію їх …все, готово! ) в 3 шари робилося для того, щоб чорна заливка не просвічувалася, а просвічувалися тільки саміцифри, малюнки (! ) потім вирізаємо всю цю справу і на двостороннійскотч клеїмо до основи, геморно, але мені все це діло обійшлосябезкоштовно ) Ах так, так само чинимо і з забором повітря«всередині/зовні». Так, що стосується шкал розповів, тепер по самихкрутилках і важелі забору повітря:у крутилок є покажчик напрямку, він витягується щипчиками, свердлимо в ньому дірку і вставляємотуди червоний діод (відтирати зелене напилення немає необхідності, і так червоним світиться досить яскраво), паяємо дроти + резистор, потім загинаємо дроти всередину самої крутилки і силіконім що бмісце паяння від руху не відірвалося (див. Фото) не місце паянняпроводів (! ), потім проводи розрізаємо і ставимо «тато/мама» щобкрутилки можна було знімати/ставити при розбиранні/складання печі.Ще приклейте ізоленту або ще щось, що світло не пропускає там діоду крутилці (див. Фото) – це тому що діодна стрічка яскрава іперебиває світлом червоний діод і покажчик крутилки світить неяскраво червоним, а блідо- червоним! ) я приліпив ізоленту в 3 шарипрямий на свіжий герметик і все ) Ще я напилком допрацював панельку (див. Фото, виділено червоним кружечком, на фото ще видно наслідкистирання фарби :) щоб було гладенько, просто ці обмежувачі заважалипроводам при обертанні, в принципі можна дроти розташувати ближчедо центру крутилки і тоді виступи на панельці не заважатимутьобертанню, жити без них можна так що пиляйте їх. По важелю паркануповітря теж все просто, ну або майже просто - у нього взагалі іззаводу підсвічування немає, дуже не зручно до речі! Сам важіль (див. Фото) розсвердлюємо в двох місцях під діоди, самі діодисточуємо наполовину і вставляємо всередину, паяємо, плюс виводимо зодного боку, а мінус з іншого потім силіконім верх і низ цієї«кнопки» і приклеюємо зверху і знизу ізоленту що б не було засвітоквід червоних діодів (див. Фото) у мене була тільки синя ізолятора, тому я її ще зафарбував чорним маркером щоб її видно не було, потімвідміряємо від «кнопки» ~ 10см, режим і ставимо «тато/мама», щоможна було знімати/ставити. Ах та там ще дві кнопки були:кондер тапідігрів дзеркал/заднього скла. Я сфоткав кнопки в розібраномустані і як розташований діод, там все просто (як і в кнопках птф)світлофільтр відтирати все тією ж рідиною для зняття нігтів :) Таксамо перепаяв годинник, вони у мене виявилися не такі як у всіх ...у всіх на годиннику екранчик знімається, а в мене припаяний доплати! Ну я його з горем навпіл відігнув, у білому «коробі» пропаявдірку цвяхом, через неї проводи провів, а всередину поклав шматочокдіодної стрічки, припаяв проводи і все, буду я ще з нею головуморочити - світить, працює ... Ну і зашибісь :) Ну і кнопкуаварійки перепаяв, в ній лампочка була перегоріла, я просто її начервоний діод поміняв і все, так само як і кнопки птф, там всепросто :) Сама панелька на кліпсах, там нічого складного, тиснітьпо сильніше, що б зняти, не бійтеся :) Як, що знімалося/робилося янамагався сфоткати ... Фото теж з мильниці - традиційно нештовхати, а ось фінал у всій красі :) Фууух, ну ніби як все описав... Що забув - допишу, що цікавить - відповім :) Тепер я можу зрадістю сказати, що весь салон повністю перепаяний на червоно-білий... Приладка, грубка, годинник, всі кнопки, склопідйомники, плафони! ) Ну загалом я задоволений як слон…залишилося буквальнопару штрихів вліпити :)
