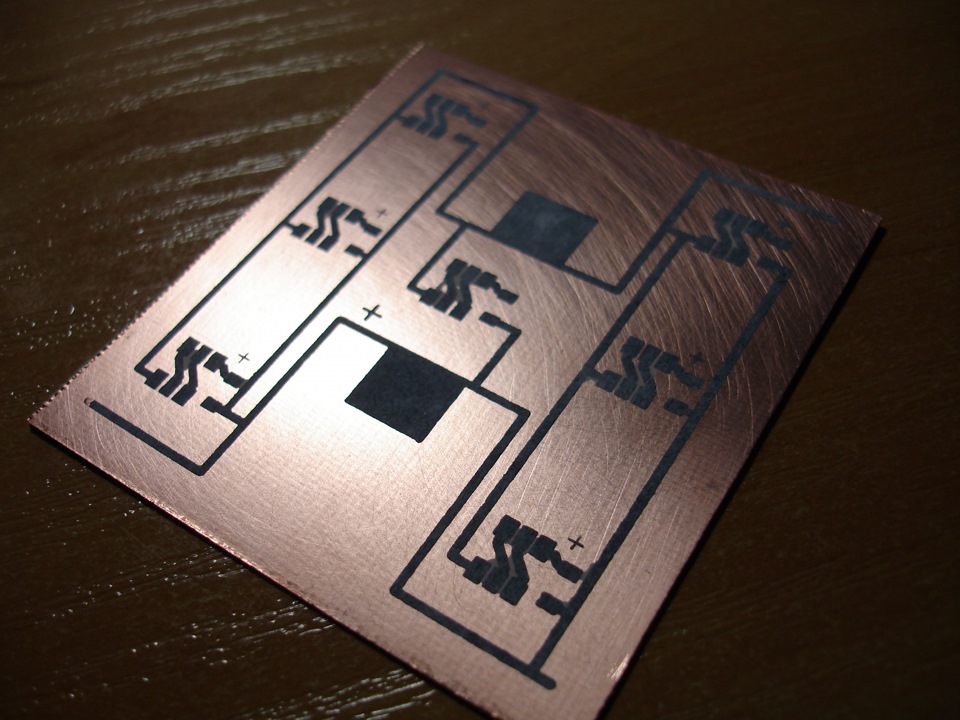

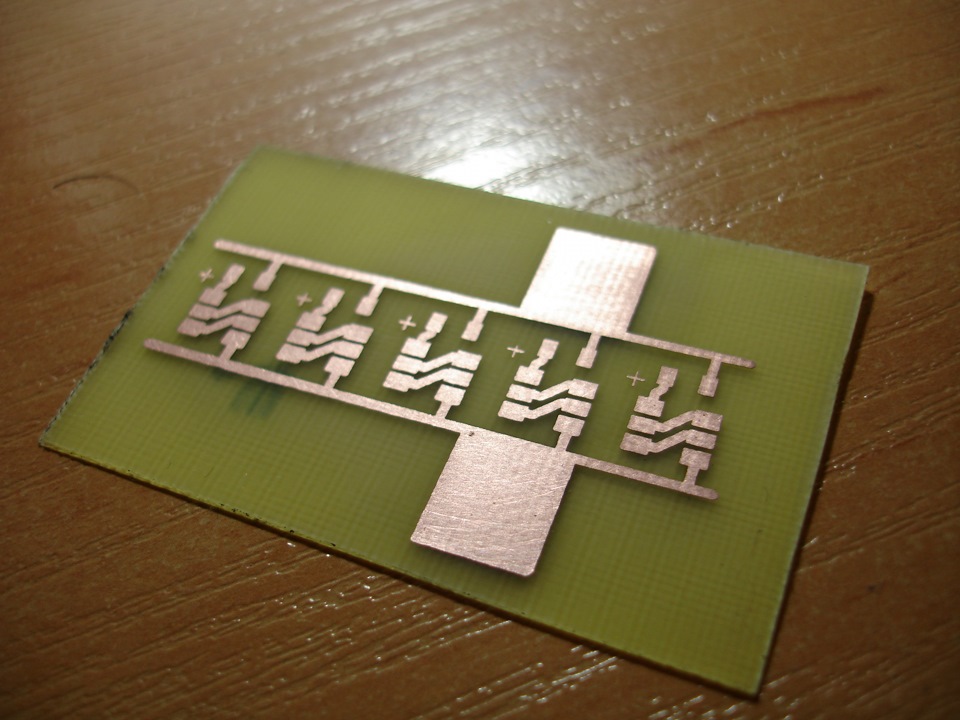

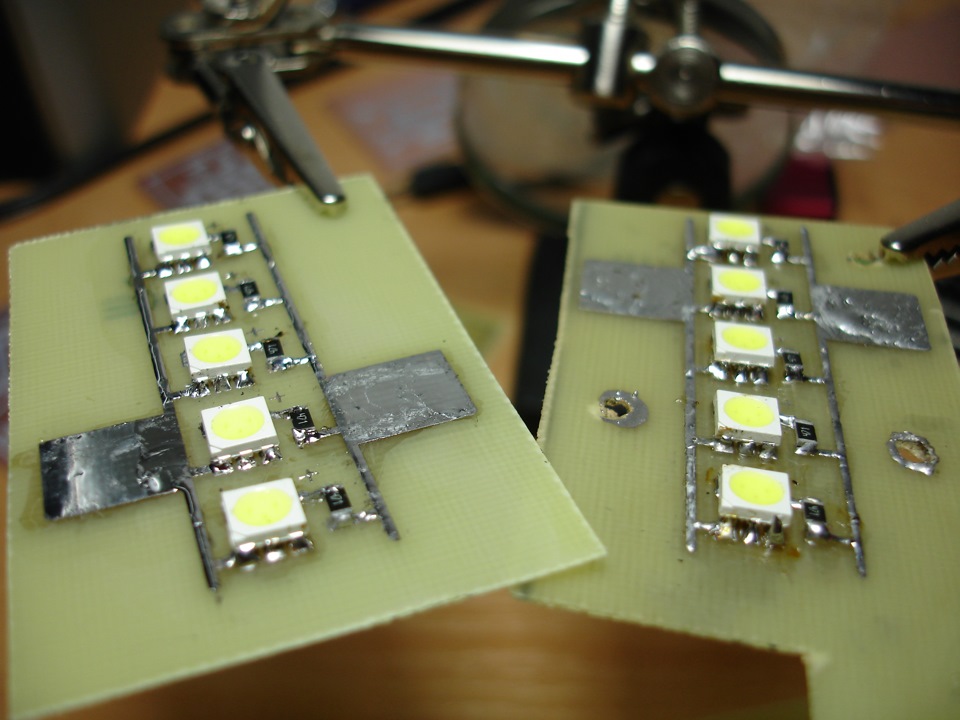

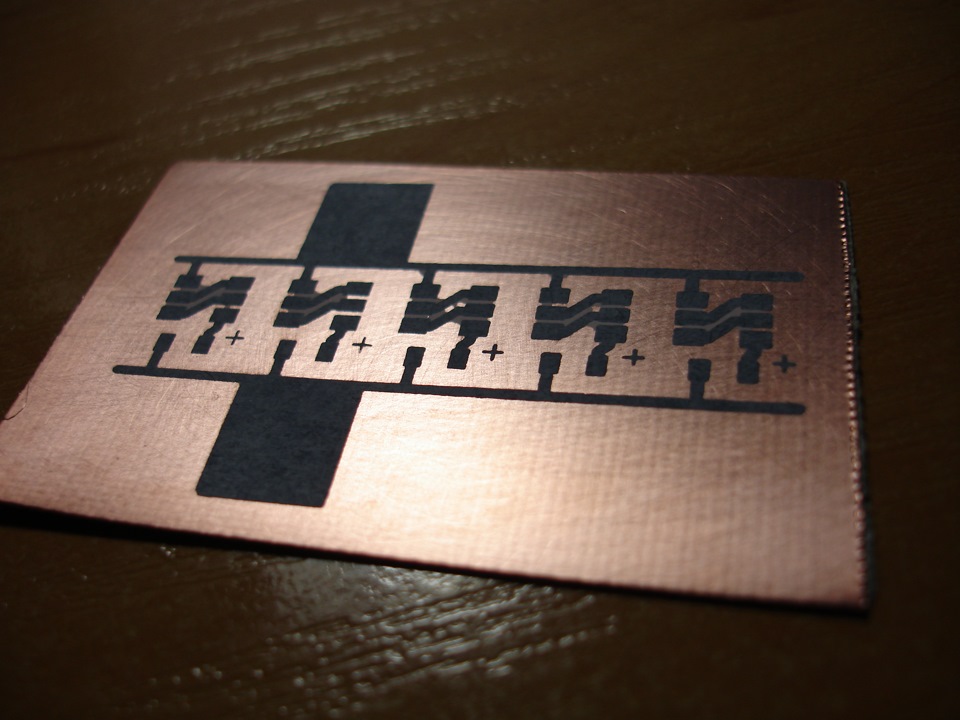

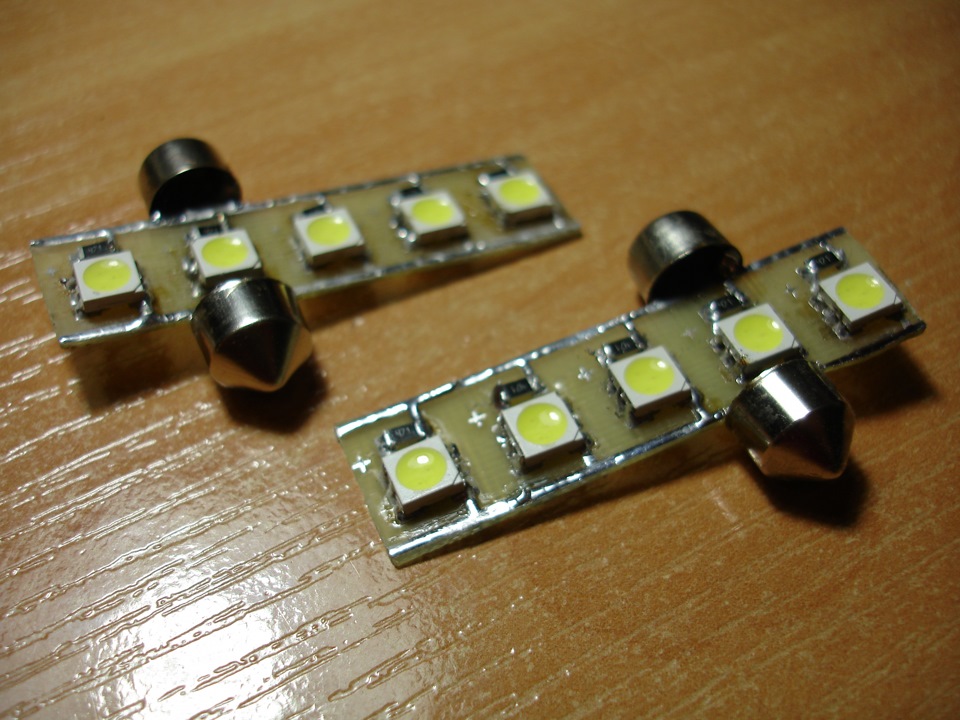

Всім Привіт! ) Ось потихеньку намагаюся стати Led Джидаєм ) Робитивсе серйозно, красиво і по розуму ) Тренуватися почав з плафонів... Хотілося зробити красиво, а не просто хустку зі світикамивстромити) Ну для початку зняв плафони і зробив макет на папері, приблизно розмістив світлодіоди і почав освоювати уроки малювання вSprint-Layout). ) і прасуємо на заздалегідь підготовленийоліт:Потім готуємо розчин хлорного заліза і поміщаємо туди нашутворчість, після 30-40 хв дістаємо, миємо і знімаємо тонер:Даліготуємо до лудіння плату, лудимо і напаюємо світлодіоди зрезисторами (ліворуч плату лудив звичайним способом, а справасплавом троянд ... Ну перший млинець комом і вийшло не дуже :) Ну іфінальний штрих) Беремо гравер і прибираємо все зайве, післянапоюємо «ковпачки» зі стандартних лампочок і отримуємо ось такуштучку «болт-он» >
Перевіряємо працездатність:
10
Ну а так виглядає готовий варіант:
11
Теж саме і ззаду:Можна було і більше діодів запхати, але менісвітла цілком вистачає - книги в машині я не читаю, а для рештимені вистачає :) Фотки струм на мильницю робив, бо був весь бруднийі замучений…так що сильно не штовхайте)
14
15
< Ну і парочку тизерчиків того, що викладу в майбутньому :)Купив собі мафончик Alpine 123R! Давненько я хотів собі нормголову) + підсилок на фронт Alpine MRP-F306 (спонтанно підвернувсяпо гуманному ціннику). Докладніше про магнітолу і вусик розповім услід записах :) Ну і Led тюн триває ) Зробив собі печінку по феншу)Все інсталю і покажу) Он для тієї засранки це все роблю :)
17
Так само зараз у роботі приладка з усілякими смаколиками про якітак само розповім :)>
Дякую за увагу :)
Коментарі20
при розведенні плат під світлодіоди, якщо потужність їх 0,2Вт і більше, потрібно прагнути наступної ідеології видаляємо тільки мінімально-необхідну кількість фольги, і залишаємо її по-максимуму. Особливо, на висновках діодів. Відповідно, навпаки. , м...
Ця запис 3х річної давності. Перед тим як давати поради ознайомтеся з свіжістю роботами ...
так без проблем з тих пір світлодіоди перестали грітися?
та вони і так не грілися ... досі працюють і всі ок.
так це все зрозуміло про полігони мідяки, це було вааще сказано, беззастосовно до цього ліхтаря. Залишити більше міді - не складно абсолютно, навіть профіт буде менше травити і світлодіоди дякую скажуть. 5050 можна і так, а помічніше - треба обов'язк...
Привіт! Підкажи розміри плати на центральний плафон. Друг просив йому зробити. Говорить там 4х4 см. Так чи більше?))
Привіт.у мене 56х48
Хочу поділиться ідеєю для майбутніх виробів. Бачив ти робиш підсвічування ніг і підсвічування плафона. Я собі робитиму підсвічування в плафоні на rgb smd 5050. При відкритті дверей світитиме в колір підсвічування ніг. При примусовому включенні білим ...
Так, прикольна ідейка ... я вже, до речі десь бачив таку реалізацію)
Робили на контролерах, перемикачах, для зміни кольору. Токого в плафоні ніхто не робив. Принаймні я не бачив. У мене цього нічого не буде. Потрібно буде 6 діодів для розв'язки і все. Правда колір можна буде робити один. Зміни потрібно буде перепаюват...
А ну так може і не робили ... просто бачив 2х кольорові плафони хтось робив)
Пішов спати якщо хочеш завтра на цю тему докладніше поспілкуємось все докладно розповім. Пиши в личку
Добре) На добраніч Вам)
Млинець, мені б навчитися такі фішки робити)))ти взагалі молоток, так тримати
Та це не проблема в наш час, в інтернеті повним повно )
Не все так просто. Основне в цій справі вміння акуратно паяти, а все інше додасться
Як раз навчиться паяти це не найскладніше) Просто практика і рука наб'ється)
Led-Джедай 100% )
Ага, я перейшов на світлий бік )
)
