Led підсвічування приладки st. 2 *Blue vs Red* + колодязі :)

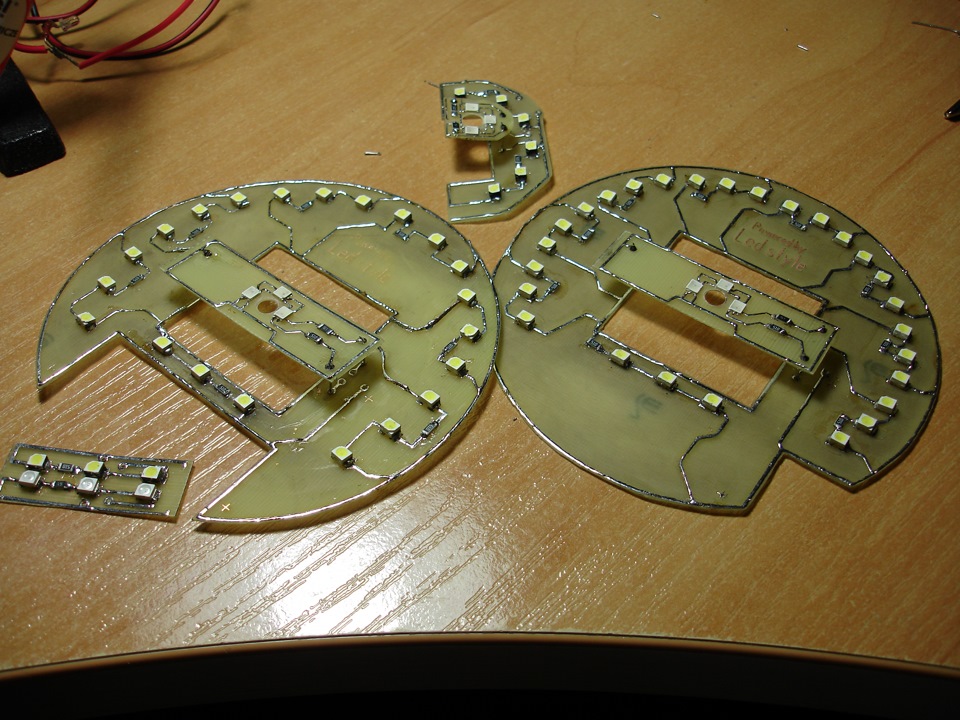

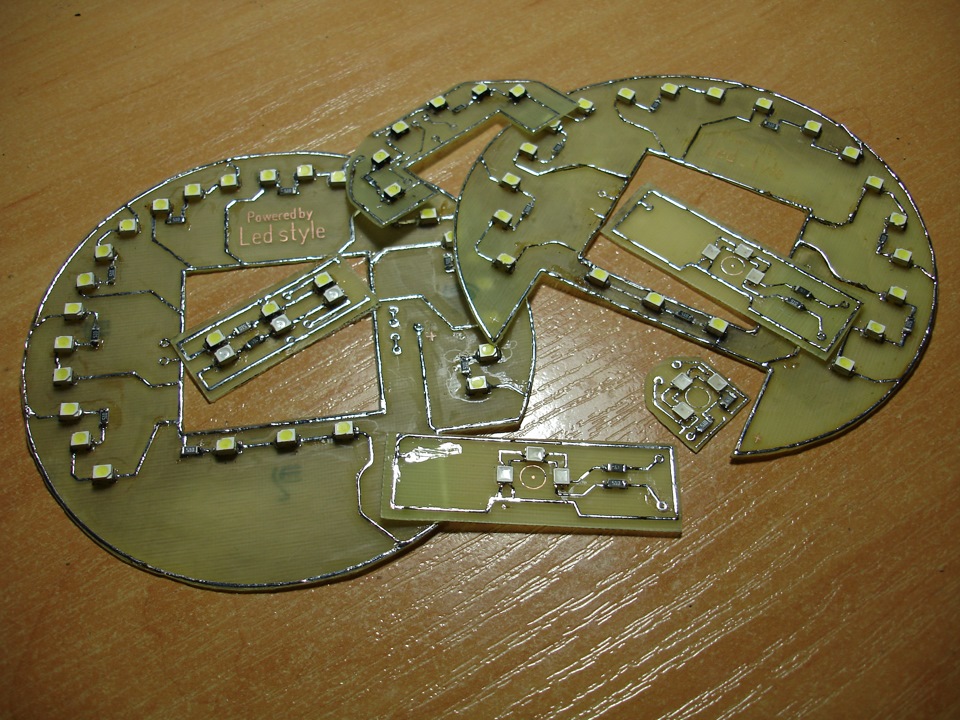

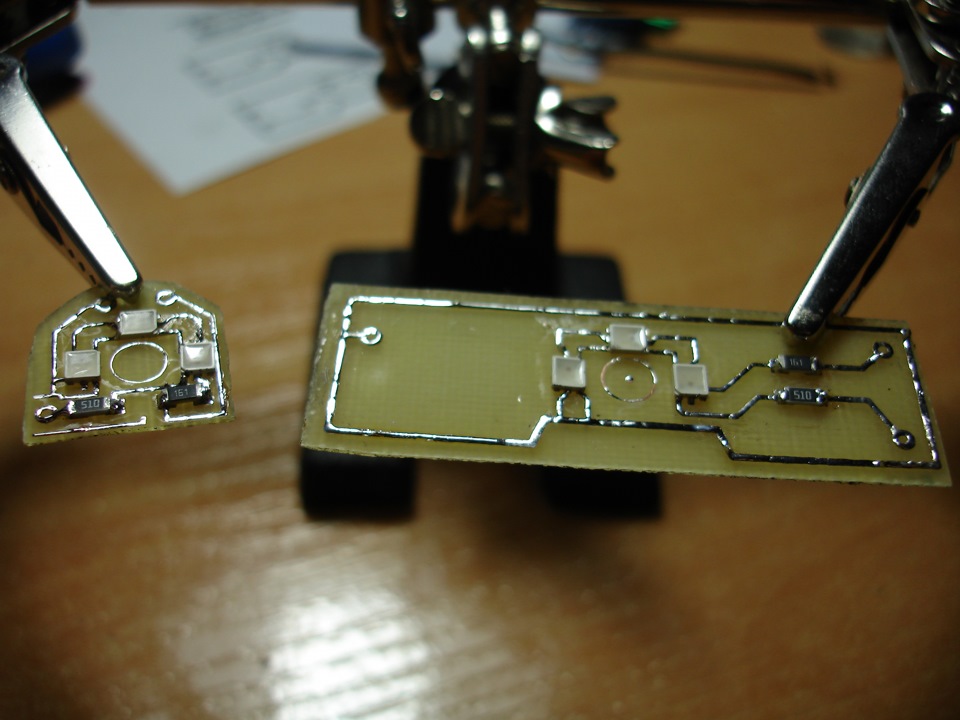

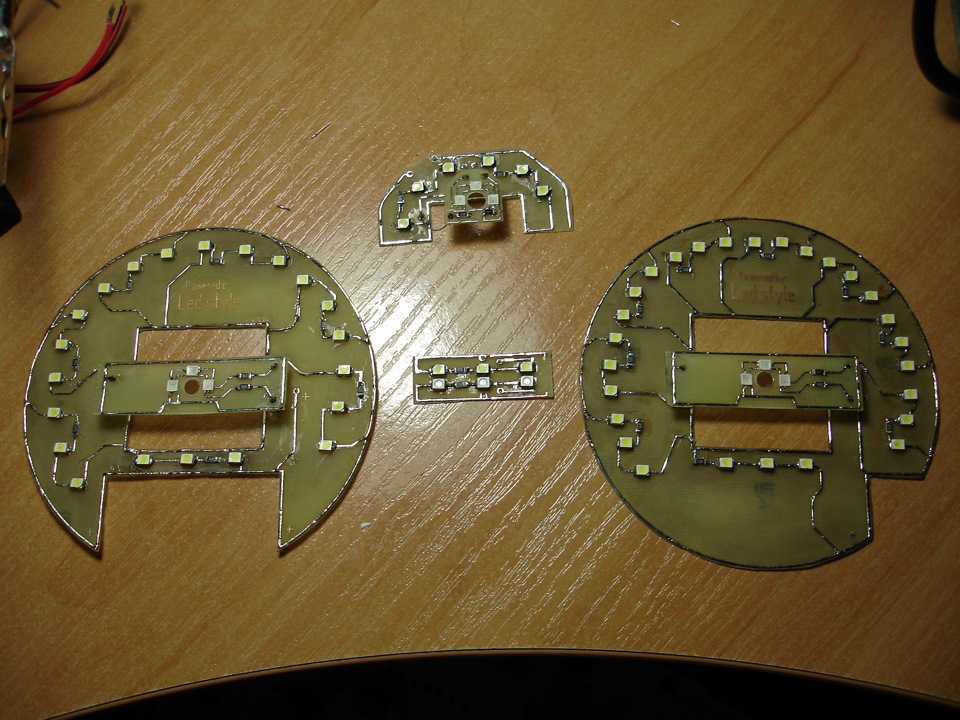

У принципі ніяких понад мук не було, все рівно і за налагодженоюсхемою впевнено прийшло до фінішу) Визначився що хочу 2 варіантипідсвічування так як щось одне так і не вибрав) 1-й це Аудістиль:білі шкали, червоні стрілки та червоні циферки одометра, а2-й це стиль Гольфа Р20:білі шкали, сині стрілки та білі циферкиодометра! макети, примірки, лудимо, напоюємо … бла-бла-бла, осьтакі хустки виходять:Для стрілок взяв РГБ світлодіод 3528 у ньогойде 3 кристали – синій, червоний, зелений Робимо розведення тількина 2 кристали - червоний і синій ... Розміщуємо, підключаємо! Таммлинці такі тонкі доріжки і п'ятки контактів, капець) Не те що б ябув в шоці і паяти нереально, просто потрібно по більшу увагу і поакуратніше ... Взагалі паяв я з таки обличчям) Перемога :) Одометрупотрібні білий і червоний колір ... Тому там обійшлося звичайними3528 потрібного кольору) Будь-які клеї та скотчі використовуватибуло не полювання і я об'єднав підсвічування шкал і стрілок в однеціле ).

Трохи збільшив отвір під стрілки в шкалах щоб стрілочки світилипо яскравіше, стрілки абсолютно закривають собою цей отвір так щовсі норми :)

Зі стрілок стер червону фарбу бо у мене ж 2 кольори, поставив і тутпечаль - світло від шкал їх сильно просвічує і стрілки нерівномірно світяться :( спочатку я їх фарбував білим матовим лакомдля нігтів:

Але від цього толку було мало і я їх затягнув у білий матовийоракал залишивши тільки верхню грань стрілки, а її в свою чергузашкурив 0-кой для кращої рівномірності світіння! І о диво! Світлорівномірне, насичене ... Такий весь соковитий - ну то що треба :)Треба було ще інверсію одометра зробити ... Посмажився я звичайнотрохи, клей цей хреново стирається :) Але все одно подужав ...потім і годинник зробив так само :) Ну і регулювання яскравостіпрацює, мене влаштовує! Розташував на рульовій колонці ... І незачепиш його нічим і дістаю не нахиляючись, ну і кнопка змінирежимів там же :) Всю проводку напаяв і підключив до блоку живленняякий вже живив мою піч ... Для керуванням режимами підсвічуваннябула встановлена ​​релюшка від неї йде кнопка і одним натисканням«тиц» змінюються режими - те що я хотів, просто і без зайвогогеморою! ) Але тести показали що при підсвічуванні одометра білим єсиній відтінок ... Мені ця справа не сподобалася і я її відключив -тепер змінюється тільки колір стрілок, одометр завжди червоний, шкали білі ... В результаті вийшов Ауді стиль і Гольф Р32, прикольно че :)

Ну і тому що я не досяг повного задоволення душа вимагала щесмачненьких :) І я заморочився з колодязями для приборки! )давненько я на цю справу слини пускав, ось і собі вирішив зробити... Зняв кільця, заміряв і згадав, що десь на горищі валялися пвхтруби для каналізації схожого діаметра ... Взагалі за не маєткоміншого, зійде :) Зробив паперовий макет, потім випилив трубу зарозмірами:Приміряв:

Підігнав за місцем і в фарбування разом з кільцями та шапочкамистрілок у чорний мат…у мене іншої фарби не було :) але мені й такподобається :)

В ідеалі їх звичайно потрібно викурювати добре, ще шпаклювати, всюцю справу довести мало не до ідеалу ... Але у мене як і мат-ла небуло і чесно лінь ... Так що план перевиконав :) Нехай ця справамені на потім залишиться :) Як перший раз увечері їхав аж буловідчуття що не у своїй машині ... Так що всім раджу - виглядзмінюється кардинально :) Ще полірнув скло від подряпин, щоб повнийфеншуй був :)

Ось так тепер виглядає вся ця краса, тут же і мій новенький Алпайнзасвітився ... Дуже мене радує! )

Кому треба змайструвати щось подібне – звертаємося до лс :)

Дякую за увагу :)
