LED Ангельські очі

Довго не писав так як тепер займаюся світлодіодним тюнінгом і насвою малу часу не так багато ) Взагалі настав той час - дістався ядо ангельських вічко) Після всіх робіт, пошуків і експериментів ятаки отримав що хотів!

Ну, давайте по порядку щоб було менше питань про те як їх зробити! )

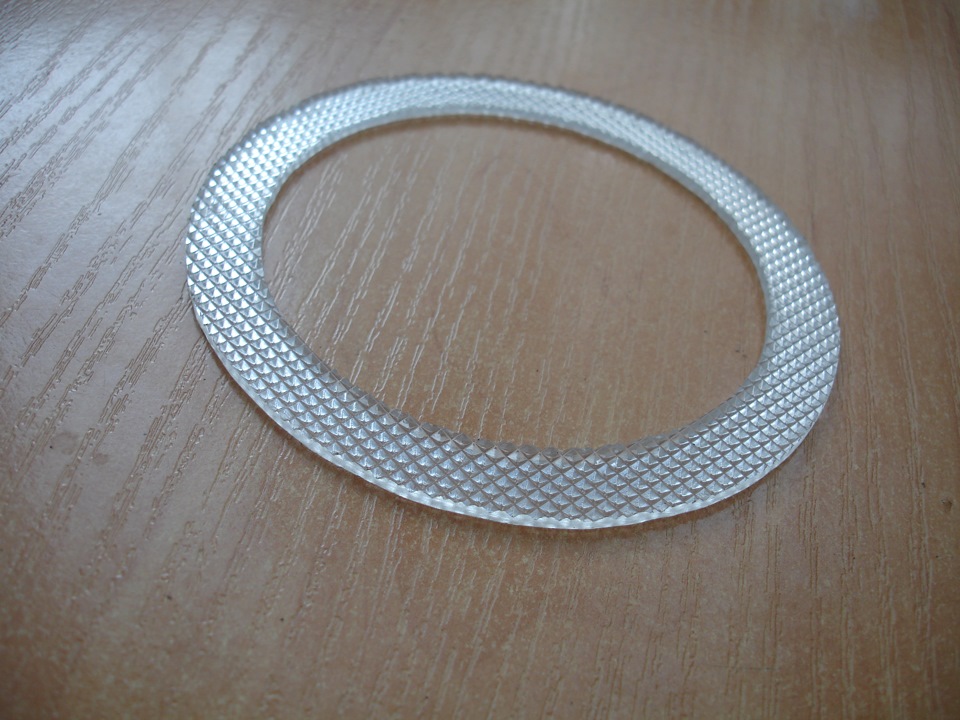

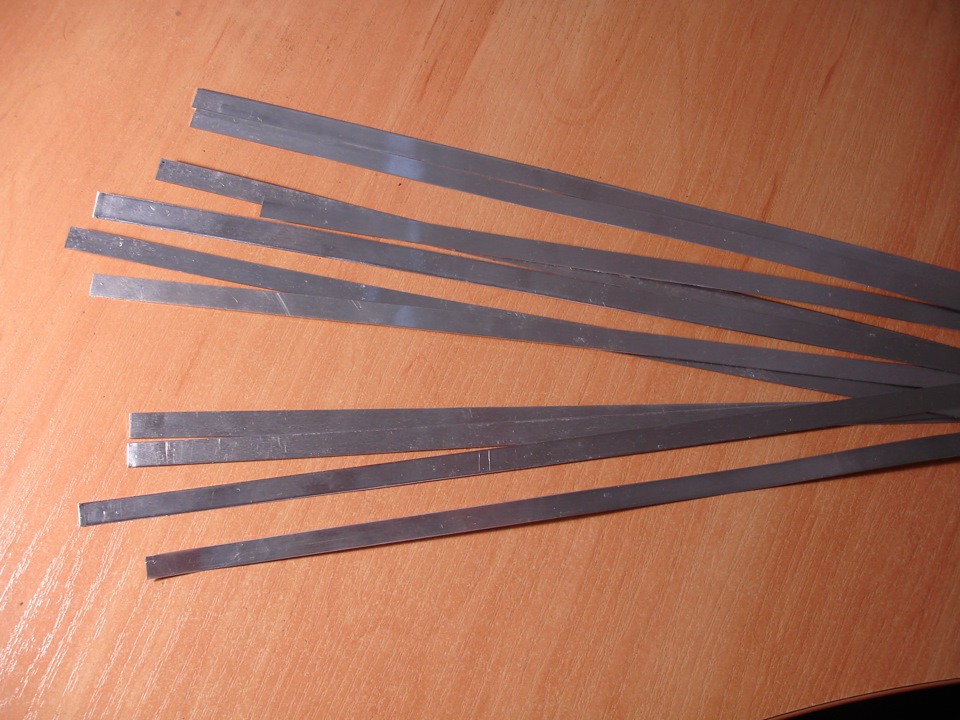

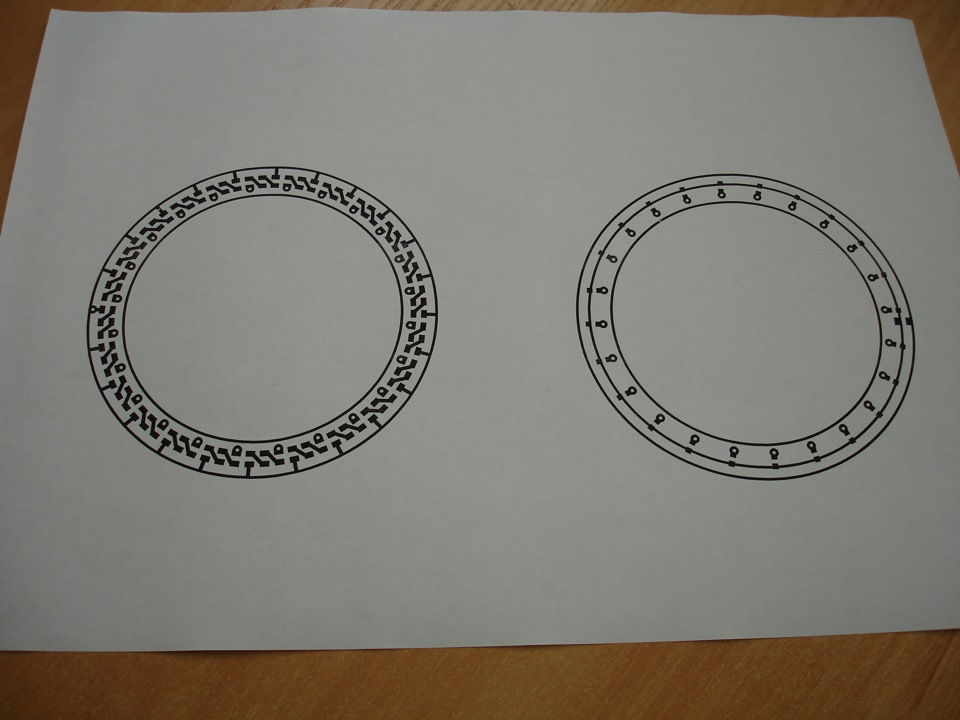

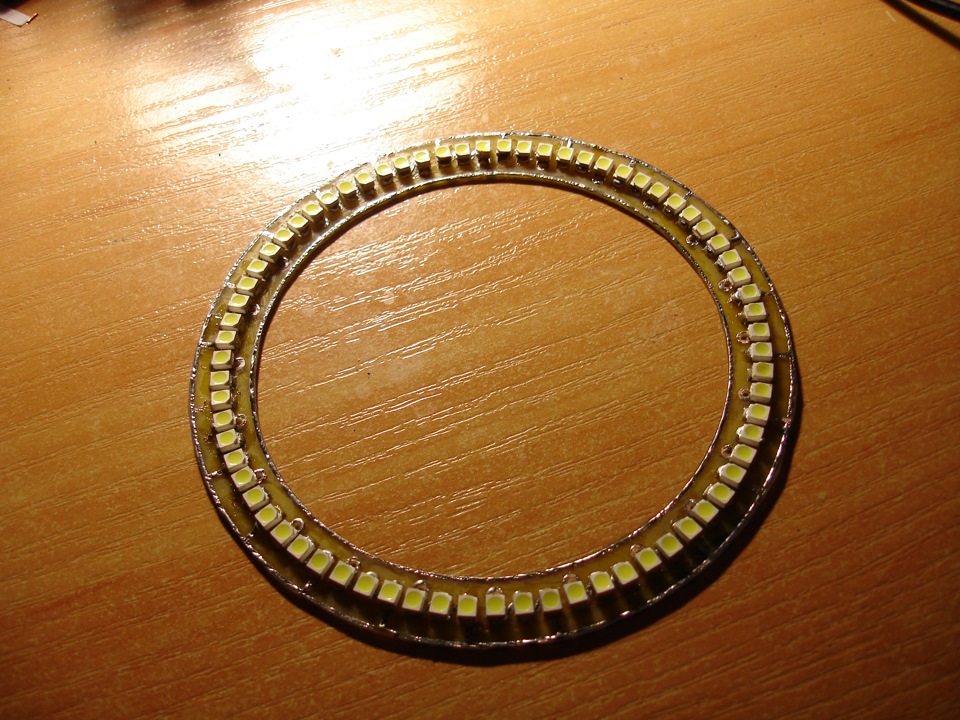

1. Справи макет в якому Визначаємося з розмірами, потім переносимовсе в електронний вигляд і друкуємо:2. Потім пиляємо, свердлимо, виточуємо, травимо ... Паяємо світики і отримуємо таку«внутрінку»:3. Залишивши на прогін кільця вирізаємосвітлорозсіювач:4. Далі режим боковинки:
/p>

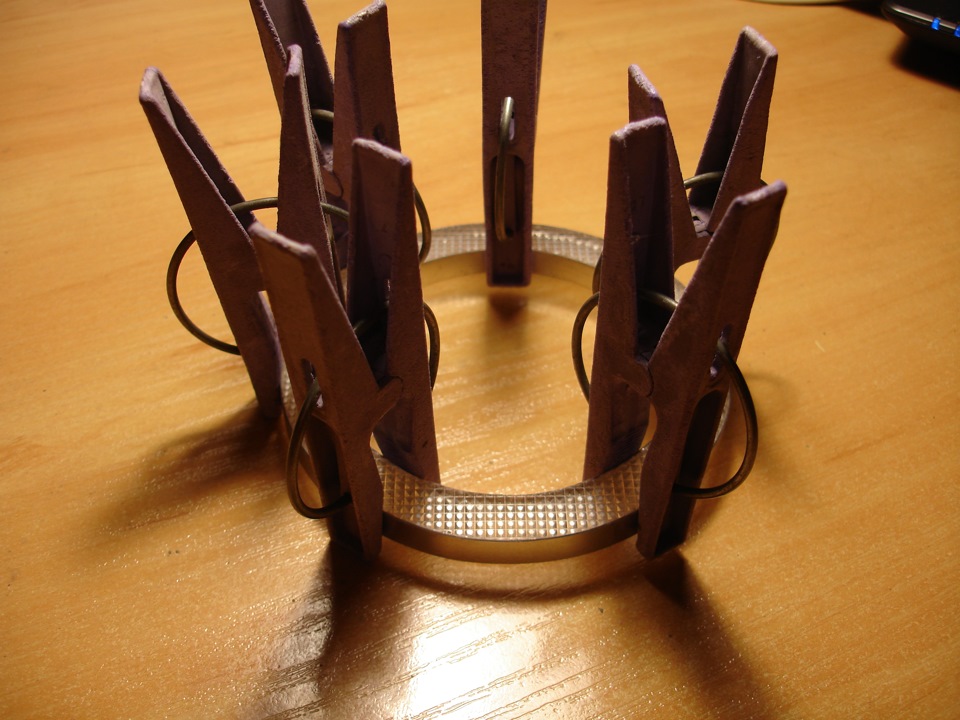

5. Збираємо все воєдино на епоксидку, отримуємо симпатичне колечкоі встановимо у фару:Після складання кільця вирушили на випробуванняДля вічок був зібраний імпульсний блок живлення на базі LM2576, налаштований він на 10В! Кільця працюють коли включені габарити, привключенні ближнього світла кільця вимикаються! ясно та зрозуміло.Тепер про матеріали:

1. Світлодіоди в цих кільцях smd 3528
2. Резистори (з розрахунком на роботу від БП)
3. Двосторонній оліт
4. Світлорозсіювач від стельових світильників (полікарбонат)
5. «Боковинки» це алюмінієвий лист завтовшки 0, 3 мм
6. Епоксидна смола, секундний клей

Взагалі все зібрано і працює! Світла від цих вічок багато, дивитисяз близької відстані важко, практично не реально - очі болять :) Очіці штука класна - виділяє авто серед потоку, видно добре і здалекого ... Пробували їздити вдень я на машині друга, а він намоїй, що б я міг подивитися як очі виглядають з боку - виглядаєпросто відмінно, сам навіть не очікував, що буде так добре видно! )Фото самих вічко без спалаху:/>
7.84У трохи можна розглянути що та як, навіть при такій напрузісвітіння рівномірне
8.74В вже яскраве кільце з рівномірним світінням
А працюють ці очі при 10В в бойовий режим, тут уже фотиком нереально передати всю яскравість і красу)
як вони світять у сонячну погоду, було 2год дня ... Просто приклавповерх тачки + одночасно включив кільця та ближній! По фото можназрозуміти, що очі добре видно навіть на тлі включеного ближньогосвітла:

А ось так виглядає у фарі у вимкненому стані:

Ну а так у бойовому режимі, сонячна погода:

А тепер уявіть як воно класно виглядає коли допустимо їдеш увечері, а справа наближатися до заходу сонця…мммм, там взагалі вогонь))Скоро викладу запис з хорошими якісними фотками! )

Буде ще багато цікавого та яскравого )) За всіма новинами Ви можетестежити у мене в БЛОГІ

>
Охочі з очей та інших питань пишіть у особу!

Дякую за увагу :)
