Доброго часу доби всім!
Вирішив написати про свої ДХО, точніше про те, як я їх підключав.На жаль, всіх фото у мене немає, тому що робилося давно Схема немоя, знайдена в інтернеті.

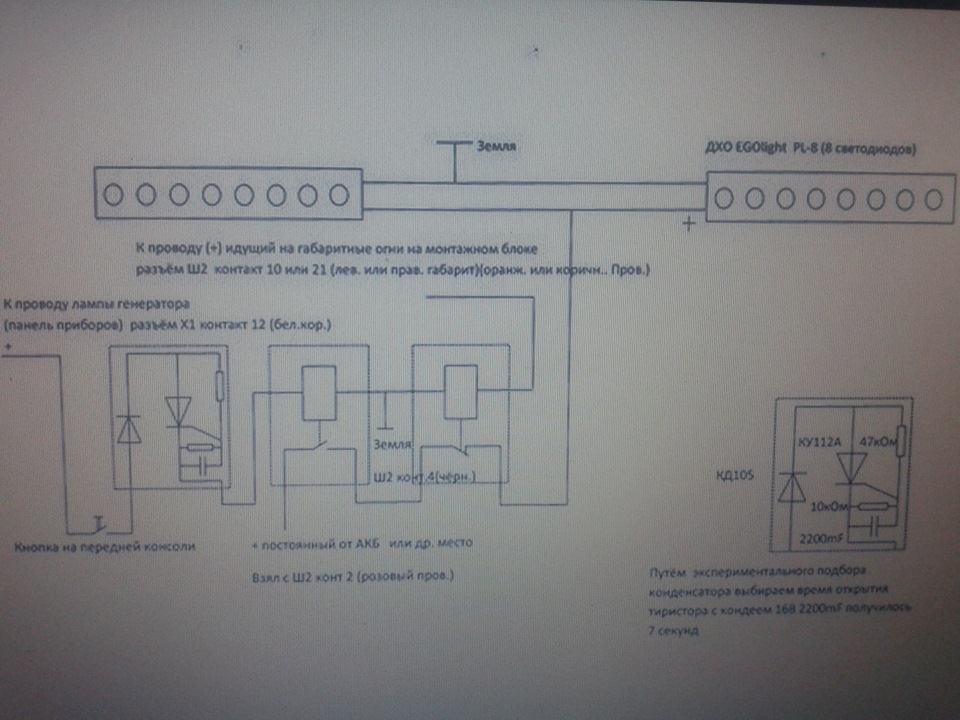

Схема ДХО
Всі елементи купував у магазині з радіодеталями.
Паявши всі елементи підключив їх не до лампочки генератора, а дозамку запалювання, так як таке підключення, на мою думку непрацювало, точніше воно працювало, але погано горіла лампочказарядки. Бовталося, я змонтував маленьку коробку, в яку помістиврелюхи та блок керування.

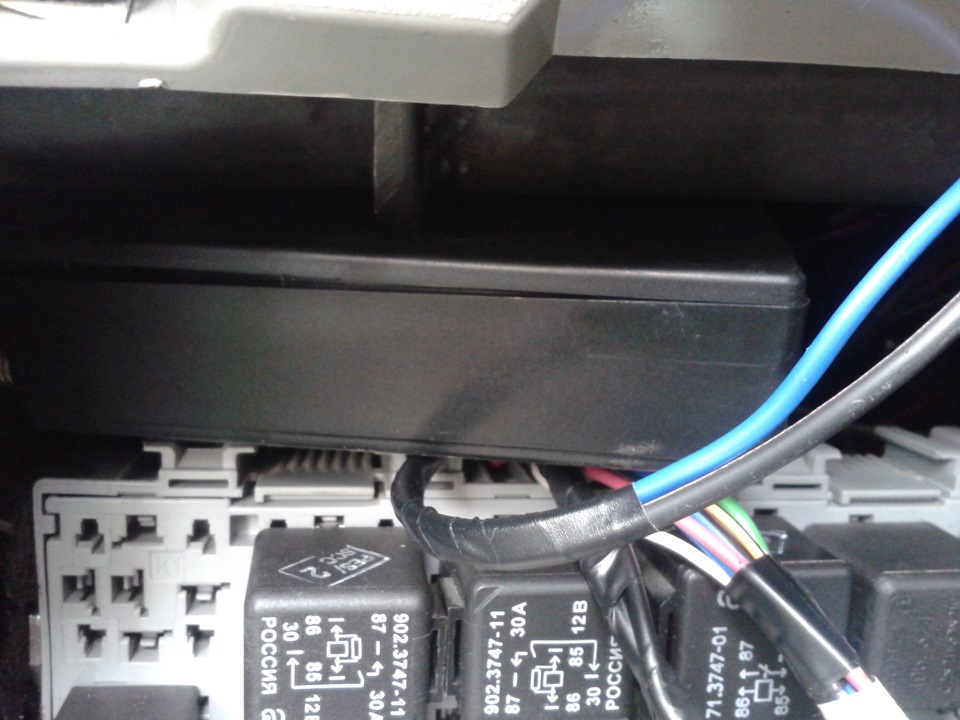

Блок ДХО

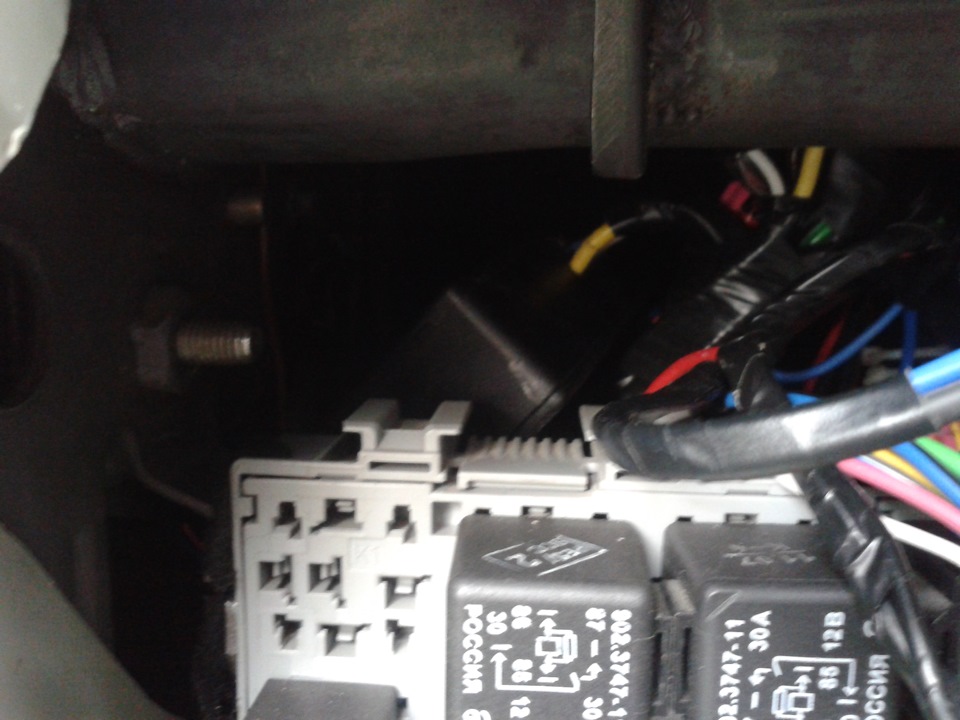

Блок ДХО захований за блоком запобіжників.
Також для зручності вивів кнопку відключення.

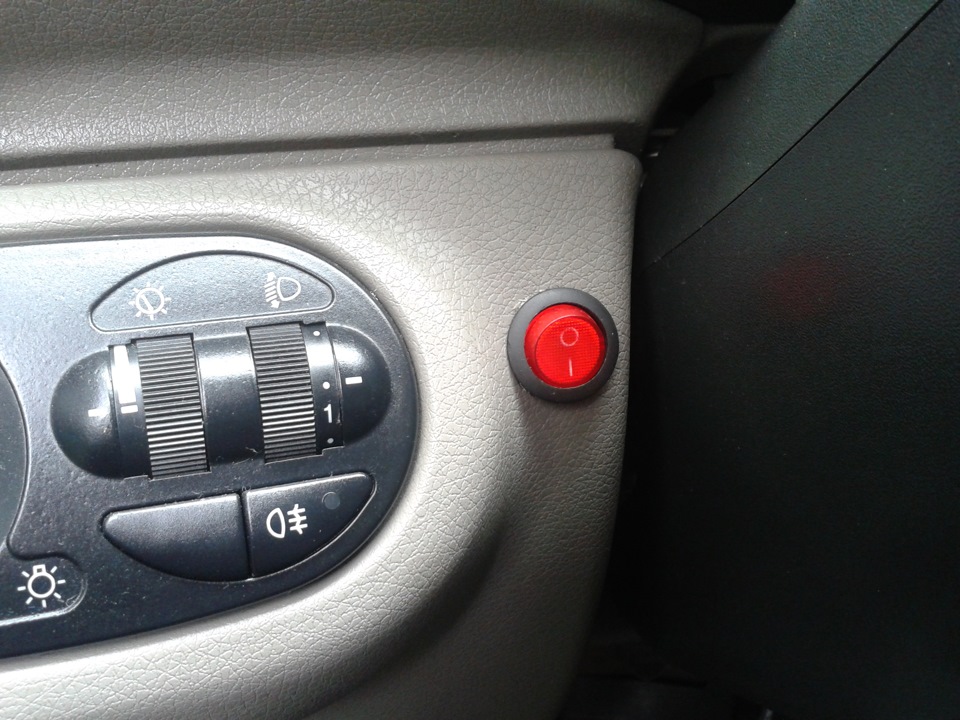

Кнопка увімкнення/відключення
Схема працює нормально.Вмикається через 7 секунд, після включеннязапалювання./>
За часом на монтаж та підключення пішло близько трьох годин. Алевоно того варте, тепер дайці не чіпляться.
До речі горить тільки ближнє світло, габарити не світять.
