Залишок газу в балоні на прибирання.

Давно мене мучило питання контролю залишку газу в балоні. Так як умене стоїть ГБО 4-го покоління, то в принципі можна обходитись тимип'ятьма світлодіодами, які розташовані біля кнопки перемикання збензину. На газ, але є одне невелике АЛЕ. Знайшов вирішення свогопитання.
Зараз докладніше з картинками, опис внизу.

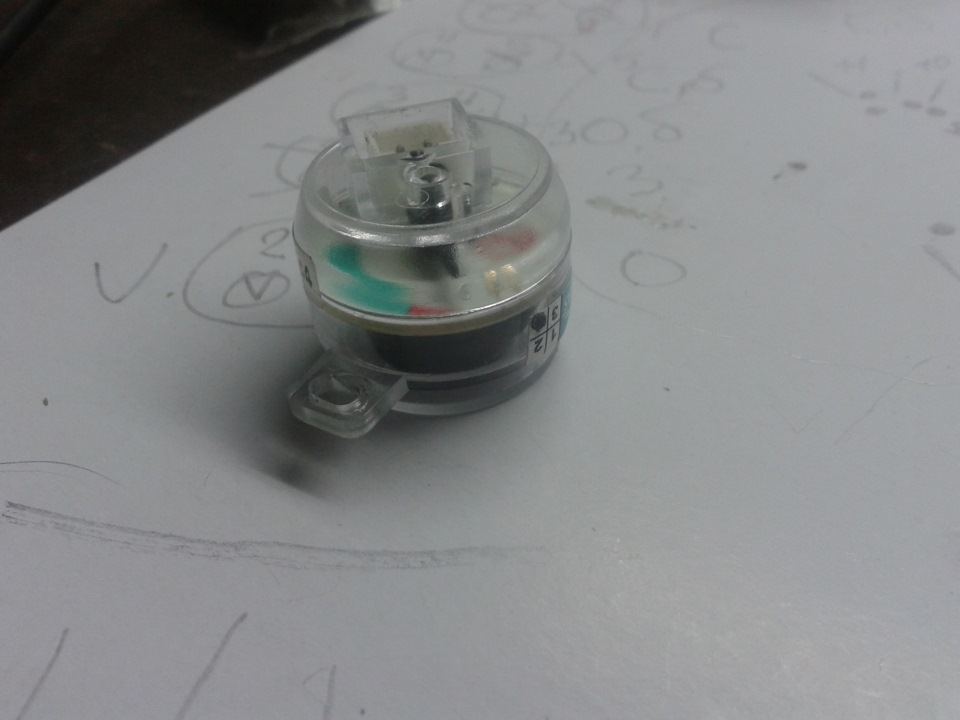

Датчик для експерементів
Датчик акуратно потрібно розібрати.

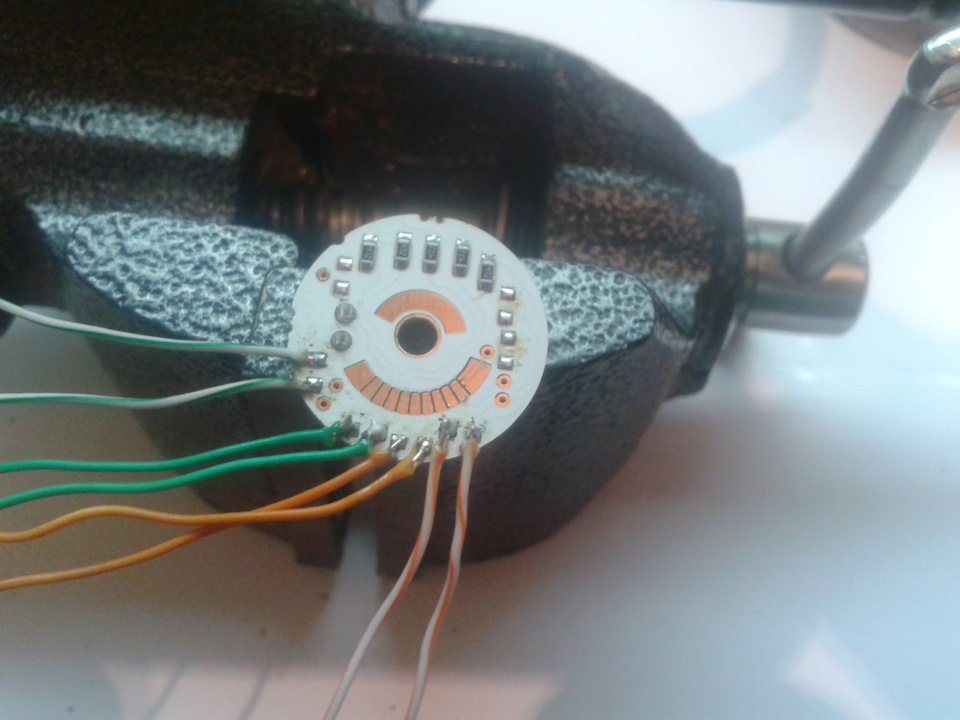

Випаюємо резистори і на їх місце припаюємо дріт для того, щоб потімможна було підібрати потрібний нам опір.

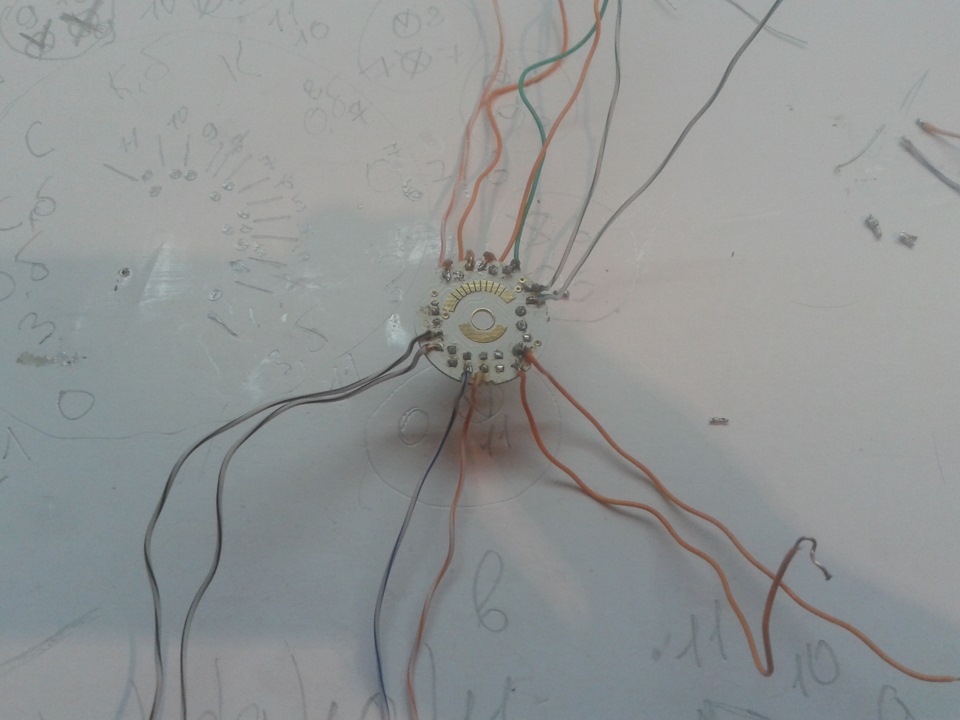

Вийшов ось такий павучок

Біля знявши фішку бензонасоса, що йде до бензонасоса. Датчикурівня палива, підібрав за допомогою змінного опору необхідний опірдля правильних показань приладки.Так як на датчику є 11 положень, то потрібно розділити шкалу на 11 приблизно рівних частин (місця вяких ми вимірюємо опір).

<
Припаюємо збірні резистори, з необхідним опором до потрібнихпроводок, попередньо все необхідно перевірити (послідовністьроботи).

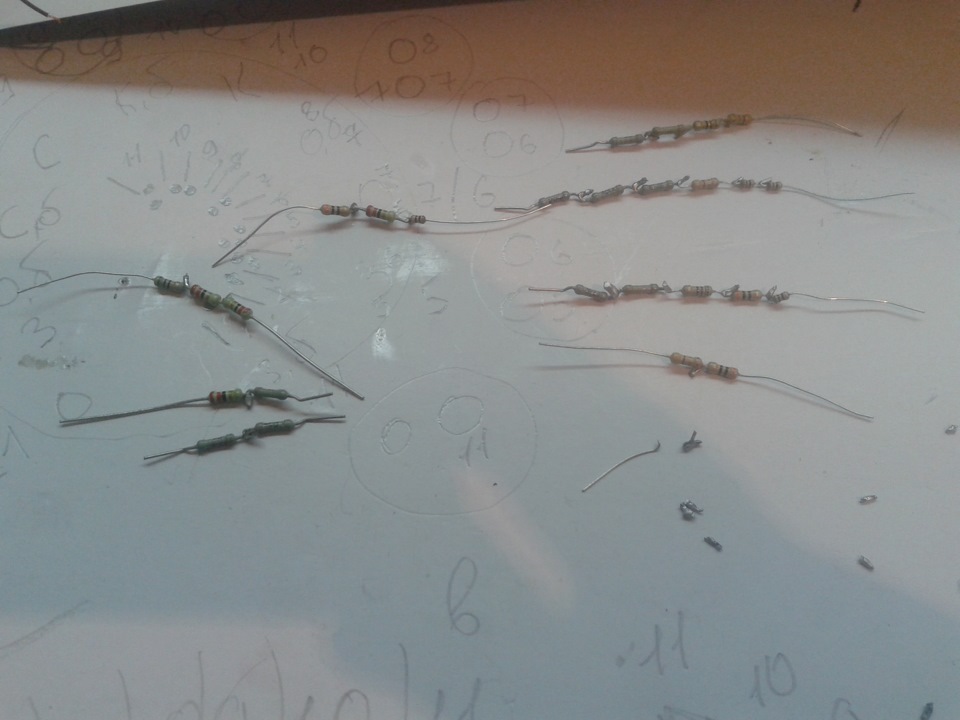

Збірні резистори

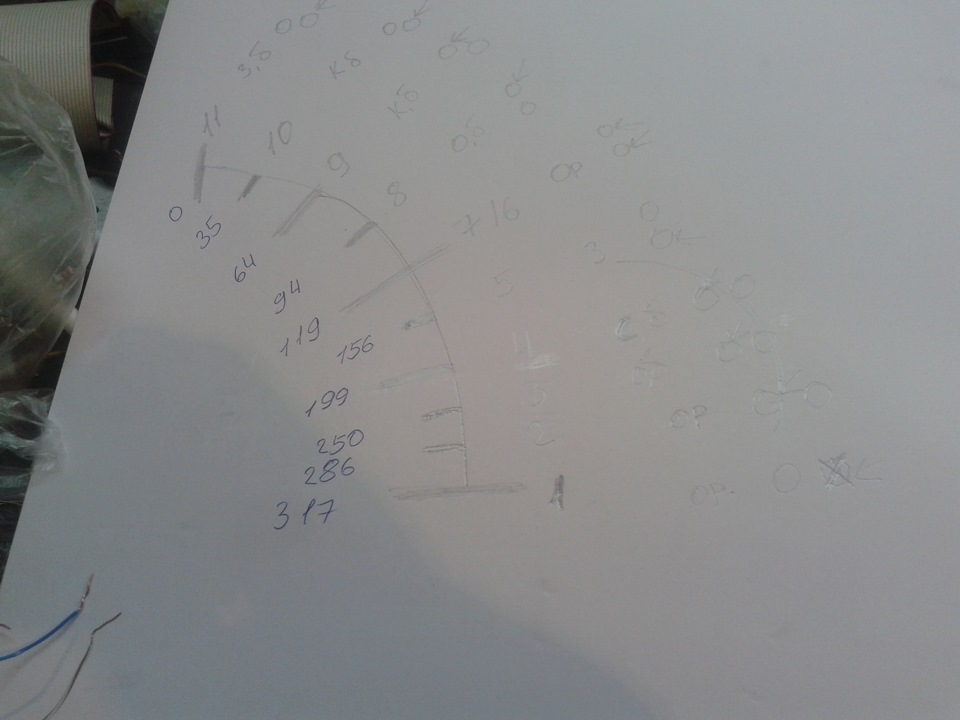

Послідовність опорів відповідно до шкали.
> Припаюємо резистори на місце.

Всі кінці проводів з резисторами з'єднуємо разом.

У верхній кришці необхідно зробити отвори під дріт зрезисторами
Збираємо всі разом.
датчик готовий до перевірки.
Перевірка датчика.

Для підключення датчика необхідно реле.

Реле для підключення

> Потім поставивши датчик на мультиклапан, підключив двожильнийпровід до датчика, і простягнув його до колодки біля бака.
На редукторі є ел. Клапан, який відкривається при переході авто нагаз, до нього підходять два дроти + та -. + від ел. Клапанапростягнув до тієї ж колодки біля бака. До цього дроту підключив 86контакт нового реле, 85 контакт на корпус.
На колодці бензобака знайшов провід який йде до приладової панелі.підключив на 88 контакт реле. Один з двох проводів, які приходятьвід вже допрацьованого датчика рівня газу, підключив на 87 контактреле, другий на корпус. Підключення датчика. Підключення датчика.Показання рівня бензину. Показання рівня газу. Тепер, коли машинапрацює на бензині, датчик рівня на панелі приладів показує рівеньбензину, а коли машина переходить на газ, то автоматично починаєвідображатися рівень газу.
Зараз катаюся в тестовому режимі. Якщо все буде в порядку тодітрошки окультурю своє нововведення.
Якщо є питання звертайтеся./p>

ППС

Все б добре, але в такій справі як водиться не можна безрегулювань.
Трохи поїздивши, зауважив, що показання з пробігу і витрати трошкивідрізняються. Вирішив як кажуть, переконається в правильностіроботи. Трохи відрегулювавши положення датчика досягрезультату.

Тепер точність показання датчика газу на панелі приладів становитьприблизно 2 літри газу, що не може не радувати.
