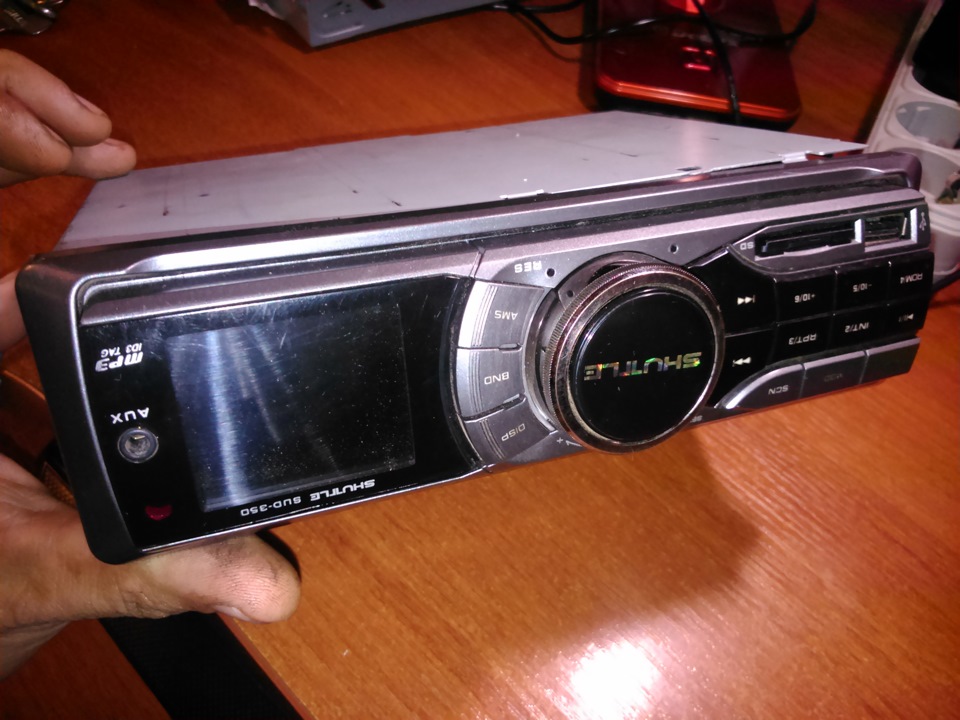

Ремонт автомагнітоли Shuttle SUD-350

Доброї дороги всім! " Зовсім недавно (про що можна прочитати у менев БЖ) я встановив собі в машинку нові динаміки. Цілих дві Тижня (був за містом) я ганяв свою магнітолу на позамежних (як виявилося)для неї навантаженнях і результат не змусив себе чекати.Їду я якосьсобі додому, природно не в повній тиші, а так щоб чути було (неподумайте нічого поганого) - я нікого гучною музикою не лякаю, авікна зараз закриваю щільно (щоб не підслуховували на халяву)) ...і тут раптом (цитую магнітолу) П-П-П-ШШШШШ-ЖЖЖЖж і звук став тихийі корявий-корявий.Танці з бубном типу вимкнув/ввімкнув, постукав/підсмикував звичайно ж належної дії не здобули. Длятепловідведення — отож він був надзвичайно гарячий.

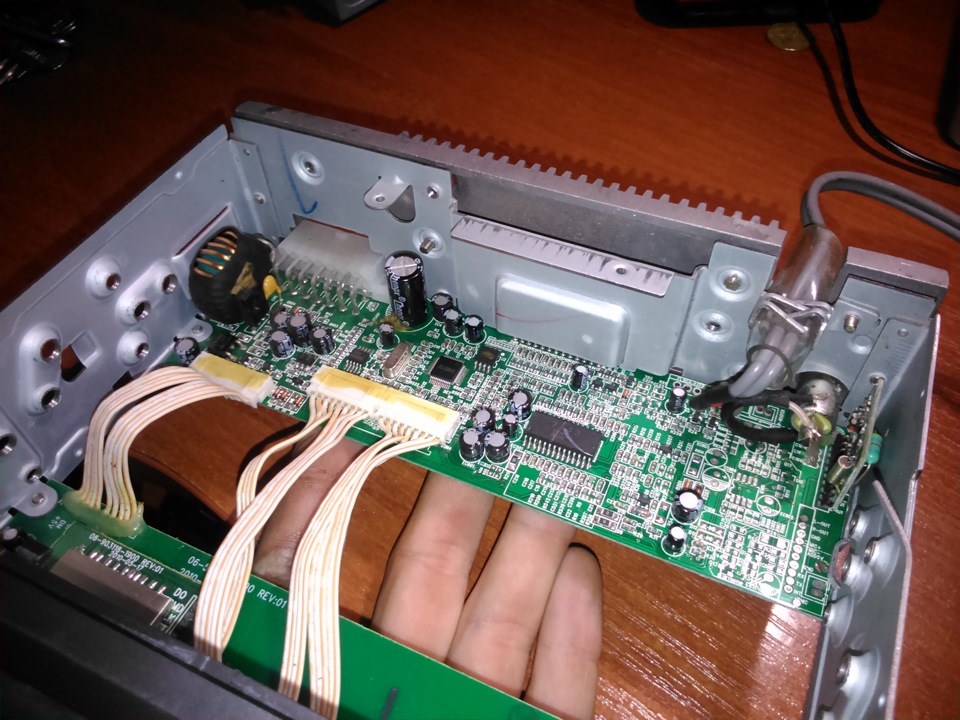

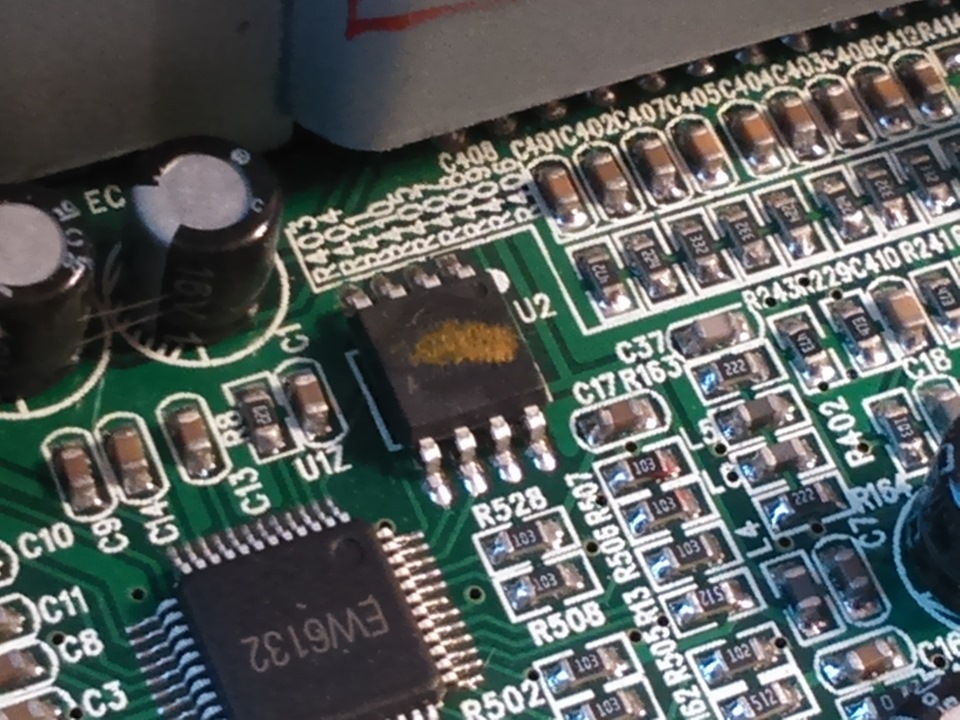

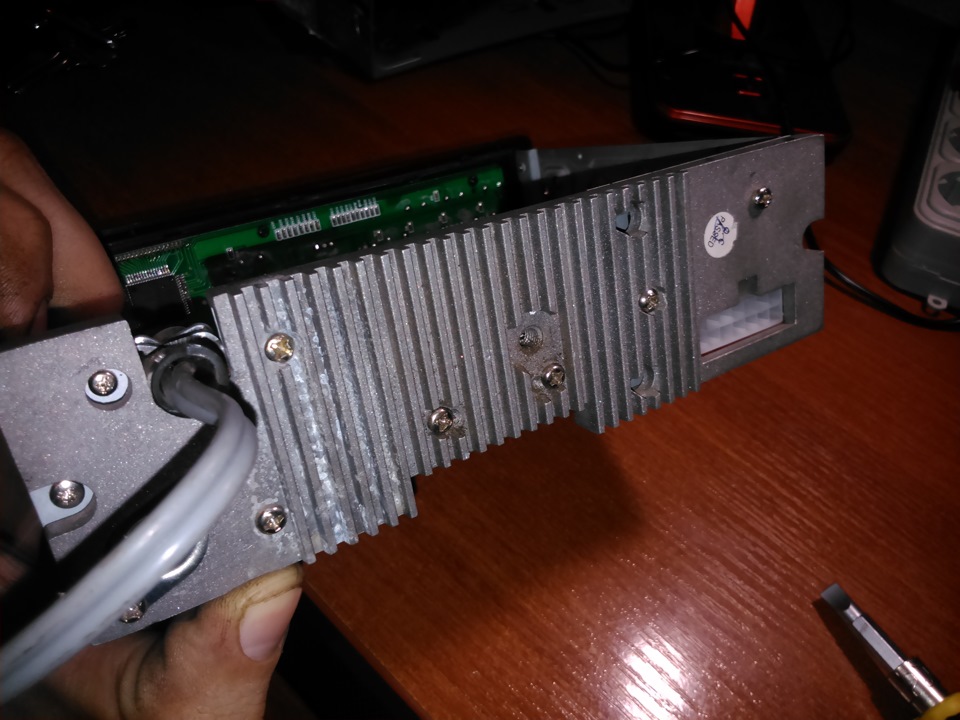

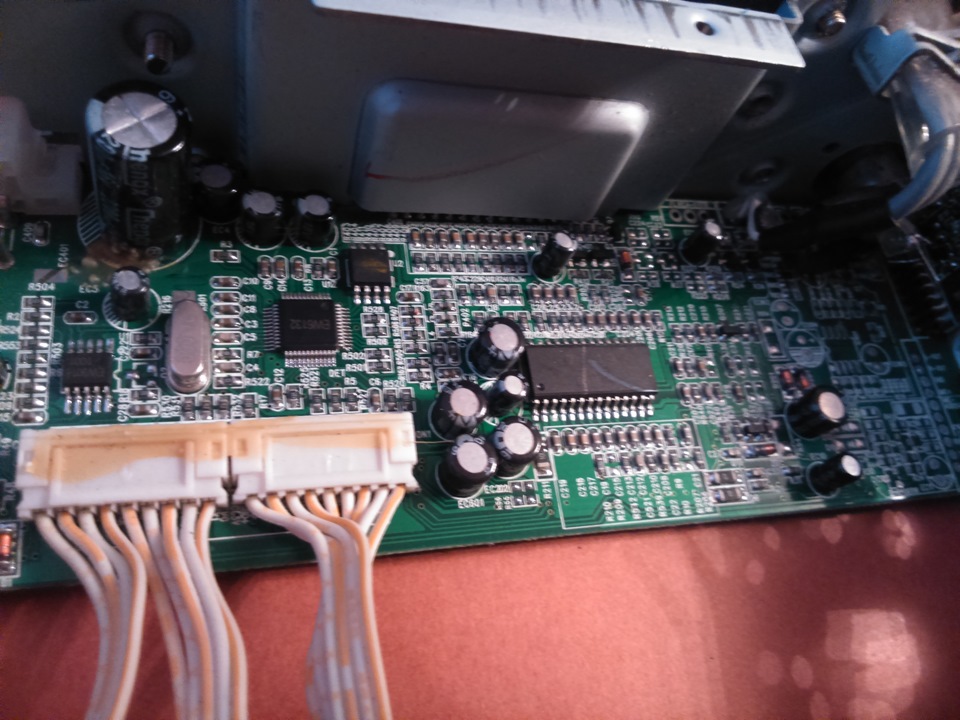

Притягнув магнітолу додому, розібрав і оглянув усю начинку. . Трохибентежила тільки ця мікросхема:Поліз в інет, почерпнути інформаціюпро магнітоли, і на одній зі сторінок вичитав, що мої симптоми (пПППЖЖЖШШШ) свідчать про вихід з ладу мікросхеми підсилювача .Мені навіть удалося знайти фото її зовнішнього вигляду. Між іншиммене дуже потішило паралельно знайдений опис мого шатла, а самевизначення - "ультрабюджетна магнітола". Це додало оптимізму (. Якби там не було йдемо далі - щоб дістатися до мети, як виявилося, треба зайти ззаду:Відкручуємо кілька гвинтів задньоїкришки/радіатора і добираємося до самої мікросхеми).
Оглянувши місце пайки в плату зрозумів, що без паяльної станції зфеном шанси перепаяти мікросхему красиво невеликі (все-таки 25контактів). Фанатизму звичайно) обломив її ніжки
Мікросхема підсилювача TB2929HQ
Замовив таку ж мікросхемку в Радіомазі.На щастя, ціна її виявиласяневелика всього 85 грн.. Вона прийшла через чотири У той же день (вірніше тієї ж ночі зайнявся перепаюванням). >

Потім потрібно прочистити отвори для встановлення нової мікросхемитак як 25 ніжок по одній впаяти неймовірно проблематично.Я цезробив за допомогою паяльника та голки після чого мікросхемазайняла своє положення.

Запчасти на фото :4500102 -
Ну а далі справа техніки - обмазав кінці ніжок флюсом Ф3 і по черзінагріваючи припаяв їх у схему (тут важливий нюанс - не перегрітиніжку інакше можуть бути проблеми в самій мікросхемі).Після паянняя тестером продзвонив попарно сусідні ніжки на предмет можливогозамикання. Замикань не було і з'явилася надія.
Перед складанням назад не варто забувати, що мікросхема має бутинамазана термопастою, як і комп'ютерний процесор.
про це варто подумати власникам дорогих магнітол - термопаста маєпевний термін служби після закінчення якого тепловідведення відмікросхеми підсилювача погіршується і з'являються шанси повторитимою процедуру. На жаль, після збирання випробувати магнітолу вдомашніх умовах не було можливим — під рукою не було ні динаміківні акумулятора, була ніч і спали діти, тому довелося відкласти цюпроцедуру до наступного дня…
зате у мене все вийшло і магнітола заспівала як і раніше. Я майжещасливий. Бережіть свої магнітоли! > Успіху всім!
