- 3. Робота кнопки В. Я так розумію, вона повинна пускати 12В навхід Б (як зазначено у попередньому пункті) і водночас подаватиживлення на передню камеру.
4. На задню камеру живлення, як я розумію, має подаватися з ліхтарязаднього виду (напевно, зараз це так і зроблено). . Буде бажання —подумайте, що мені для цього придбати, які релюшки там і як ісхемку організувати :)

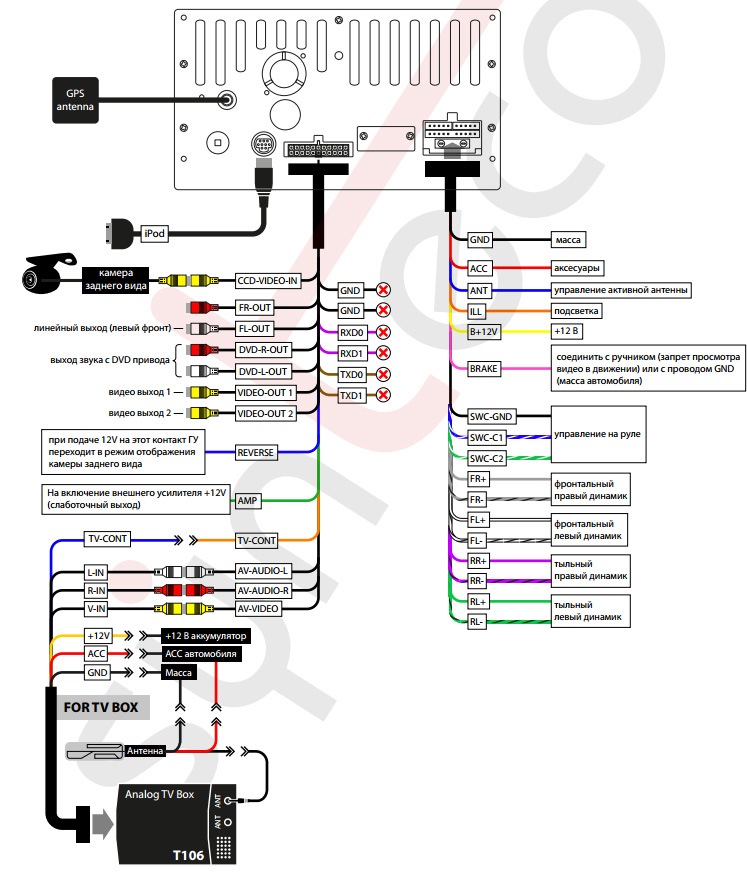

Нижче схема підключення магнітоли до авто.
<
Вхід А позначений там як CCD-VidEO-IN, вхід Б як REVERSE.
Звичайно, там є ще вхід AV-VidEO, хочеться використовувати його (туди підключено ТБ, але воно мені нахрен не потрібно), але єкілька АЛЕ…
По-перше, треба ручками вибирати в магнітолі пункт TV-AV, окремоїкнопки немає.
По-друге, при виборі TV-AV вирубується музика, т.К. Магнітолавважає, що дивлюся телевізор :) Це незручно. Отже, AV-VidEO дляпередньої камери відпадає, залишається вхід CCD-VidEO-IN.
br>
Коментарі20
Мені власне треба дивитися вперед для близької парковки, з боків на бордюри. Машина хоч і не Крузак, але за капотом не видно, та й збоку (дзеркало налаштував на машини) до низу дороги не дістає. Ззаду поставив камеру. Вже простіше (тонування в мотлох...
Я в зад ксенон поставив) Можна і діоди ... Блін, той варіант камери переднього виду з блоком, про який я тут пишу, теж виходить недешево ... Думаю, може простіше мені буде дзеркало заднього виду з монітором плюс камера переднього вигляду, а задню кам...
Це думка про ксенон. У мене навіть валяється. А запускається відразу при включенні задньої?
Так, там спецкомплект продається малопотужний ксенон 16Вт і перехідники, виймається лампа разом з патроном з ліхтаря заднього ходу і ставиться патрон з ксенонкою, який в комплекті, єдине але - треба блоки розпалювання кудись подіти, наприклад, під об...
скинь посилання про задній ксенон
https://megadriver.org/p846153-ksenon-u-zadnii-xid там і посилання на сам товар, хоча, можна і з алі замовити…)
А навіщо тобі камера в перед з блоком. Підключаєш + до протитуманок. Вони від кнопки. Захотів глянути що в переді - вкл протитуманки.
Я так і хотів. Та й кнопка у тушканів є резервна (місце під кнопку), а то туманки у мене - це біксенон з лінзами))))) Просто справа в тому, що хотів все в один монітор, т.е. е. в магнітолу, тому ... див. постановку завдання) Тепер ось думаю, простіше...
Це занадто круто, враховуючи що камери у нас стоять 1, 5 руб. І потім це відео реєстратор з жорстким диском, на який все пишеться. Це для автошкіл. Я мав на увазі не коробочку, яка розділить екран на 4 частини та з 4 входами під камери.
У сенсі? Це не коробочка, яка ділить на 4 частини, і не реєстратор. Ця хрень поєднує сигнали з 4х камер і програмно будує картинку типу вид зверху що в цьому вся сіль. Подивися уважніше. Може, у неї є і функція запису, але основне - це склеїти і побу...
Зрозуміло. Але в мене трохи інша задумка була. У 200 Крузаку не їздив? Камера спереду вимикається при наборі швидкості більше 30 км/год. (Причому вона якась подвійна - 180 градусів). Задня включається коли здає назад. А ось бічні (У дзеркалах) показу...
А, ти про це ... Впевнений, такі теж є на алі, зустрічав по кр. мірі ... Не знаю, мені здається, квадратор - це незручно, тому що дрібно буде (4 маленьких екранчика). У крузаку не їздив , мій досвід водіння обмежується поки тушканом )))Я думаю, оптим...
Добрий день. Подібного роду ідеї мене відвідували давно. Але я хотів поставити камери в низ дзеркала, в перед і назад. Зараз стоїть ззаду. При включенні задньої на камеру подається +12 (з ліхтаря заднього ходу) і на екрані вид ззаду .Для відображення...
От відразу знайшов. Воно там по-іншому називається)) ru.aliexpress.com/item/Se…1.IpJYhk&isOrigTitle=trueПросто для мене це поки що дорого і якось не дуже затребуване, але штука крута. Тут на драйві вже ця справа є, називається системою кругового парк...
Гарна ідея, цікава реалізація, бажано з докладним, як дана постановка завдання, звітом;)
Відпишуся звичайно) Але власне ось ця штука все це справа реалізує. До речі, як вважаєш ... там на малюнку є вихід display trigger lines це саме те, що потрібно подавати на вхід магнітоли Б для активації CCD-VidEO- IN входу?ua.aliexpress.com/item/In…...
Так, я думаю це воно, тільки не зрозуміло куди display trigger lines встромляти в магнітолі.
У моїй - я написав, на схемі видно, вхід Б, називається reverse. В описі сказано, що туди треба подати 12В, тоді магнітола переходить у режим відображення відео зі входу ccd-video-in. Зараз у мене туди швидше за все закинуте живлення із заднього ліхтаря.
аа, точно, все правильно.
Створив запис у БП, щоб показати, куди і яку камеру хочу. https://megadriver.org/p846126-kamera-perednyogo-vidu
