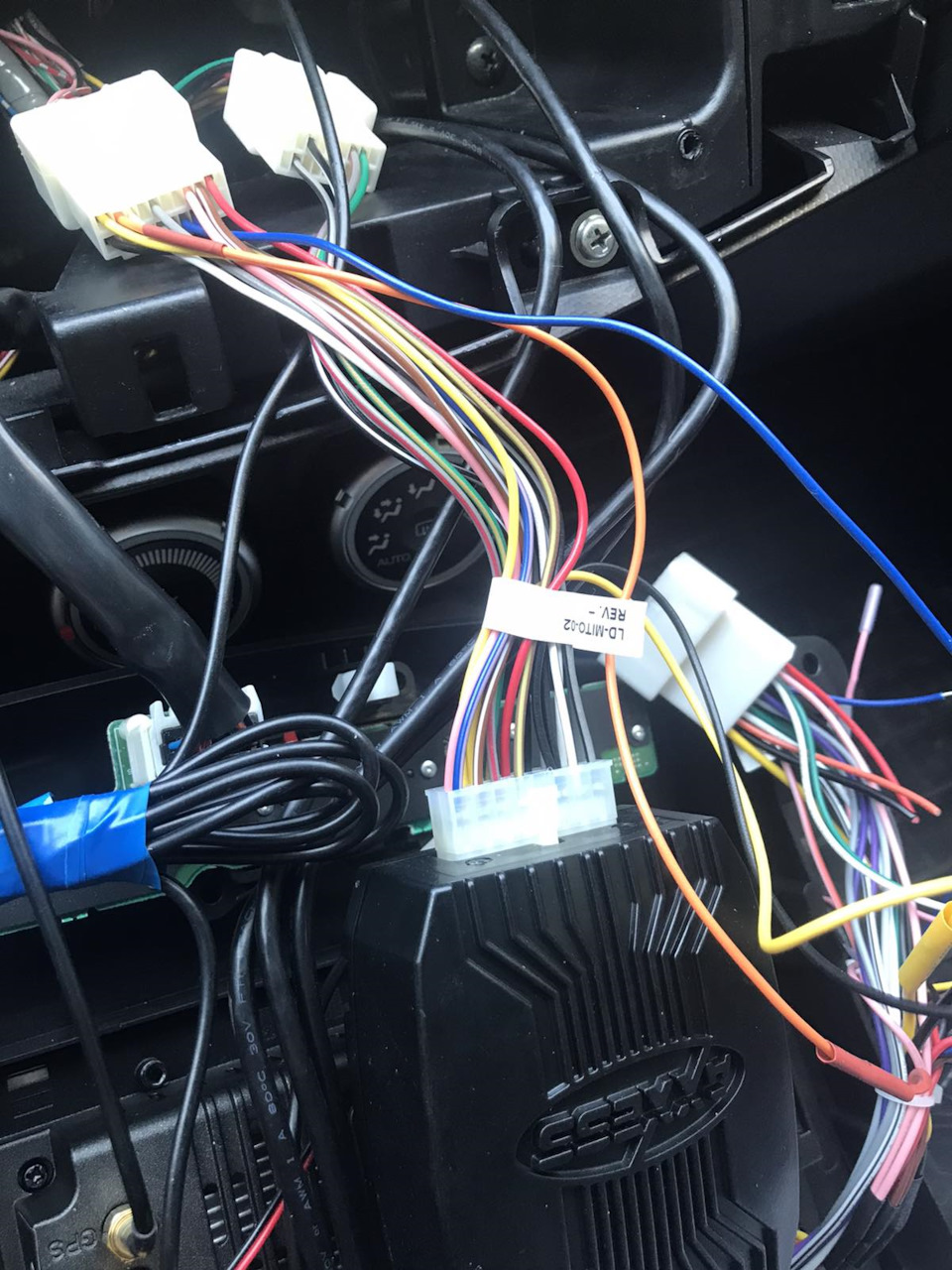

За ніч обдумавши все відкинув ідею з високорівневими входами дляMITO тому що за інструкцією входи у нього RCA, страшно сталоспалити що-небудь на старті. Оригіналі, раптом мультики в дорозідитина не зможе дивитися) і датчика швидкості тому що в Китай ГУнемає такої функції, а шкода. Момент істини, працює, всі 4динаміки грають з однаковою гучністю і Саб працює як Саб, а не якдоп динамік. Гучності Саба з магнітоли не працює, також очікувано, тому що RCA вихід на Саб не задіяний, а гучність саба саме на ньоговпливає. Прогуглив схеми і не знайшов на штатній магнітолі вихід наСаб з чого роблю висновок, що Рокфордовський усилок формує сигнална саб з 4х основних каналів (можливо я не правий). Працюють, раніше вони працювали від китайського Кан модуля. Для кнопок керматакож є багато універсальних адаптерів у тому числі даної фірмиAxxess, але в комплектації без рокфорду все працює у людей, значитьпотрібно шаманити проводку і тут на допомогу прийшла ця стаття

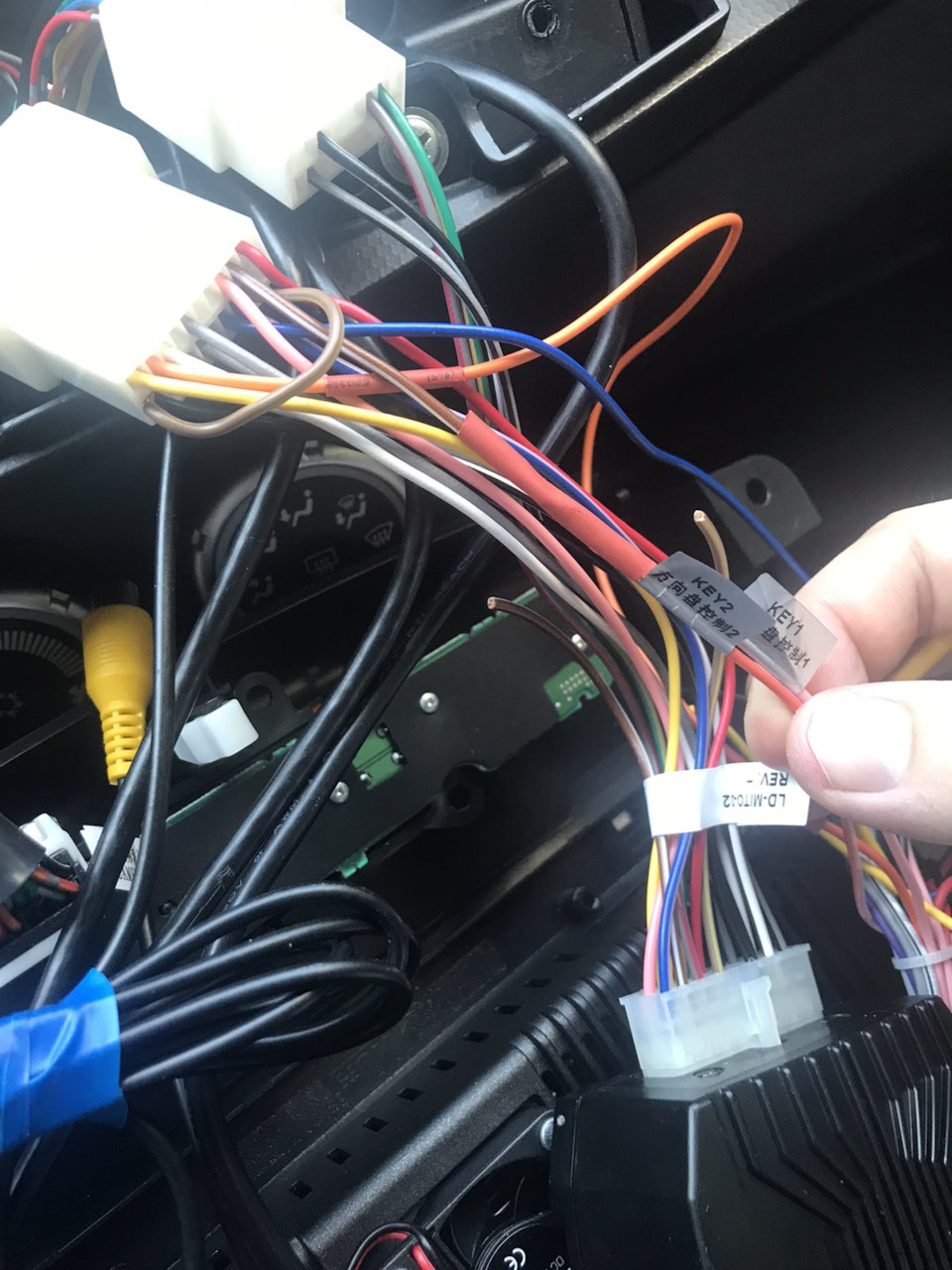

Однак у комплектній з Mito-02 проводці потрібні піни 9 і 19 буливже зайняті, імовірно для їхнього рідного адаптера кнопок керма, вирішено було обрізати ці дроти і зробити все за інструкцією вище.
> перевірка і так все працює і навчаються всі кнопки навітькнопки Хендс Фрі. Також пішла проблема описана раніше, що кнопкиХендс Фрі магнітола бачила все як одну дію.
Питання до знавців у Spro версії не можна навчити триваленатискання клавіш керма? тільки у версії СС2?
Перевіряю крутилки на Mito нагадаю їх тут 2
1- високі\середні — за фактом виявилася подобою Gain напідсилювачах, регулює загальну гучність

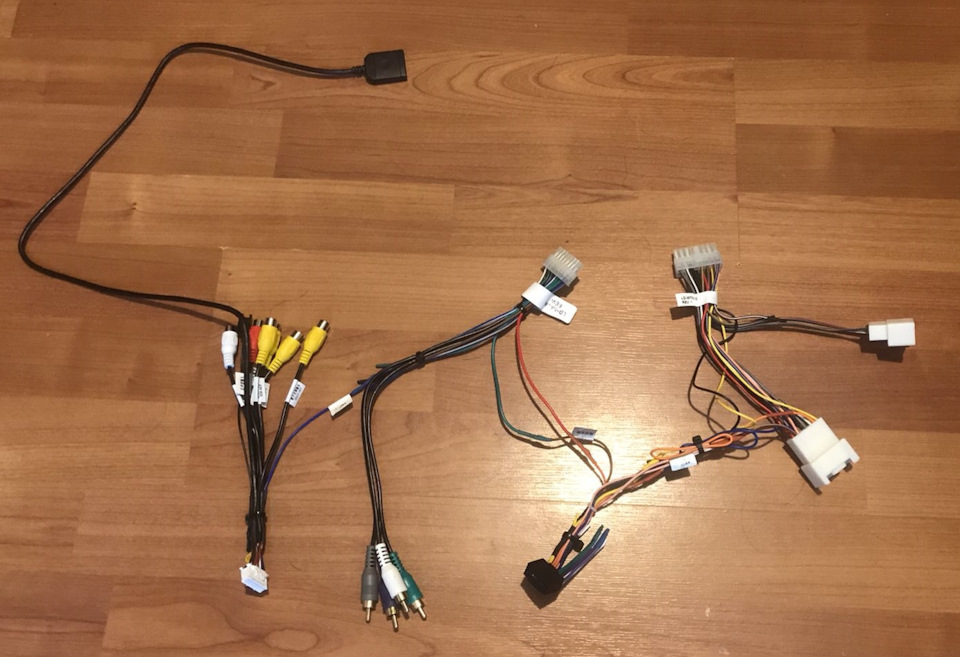

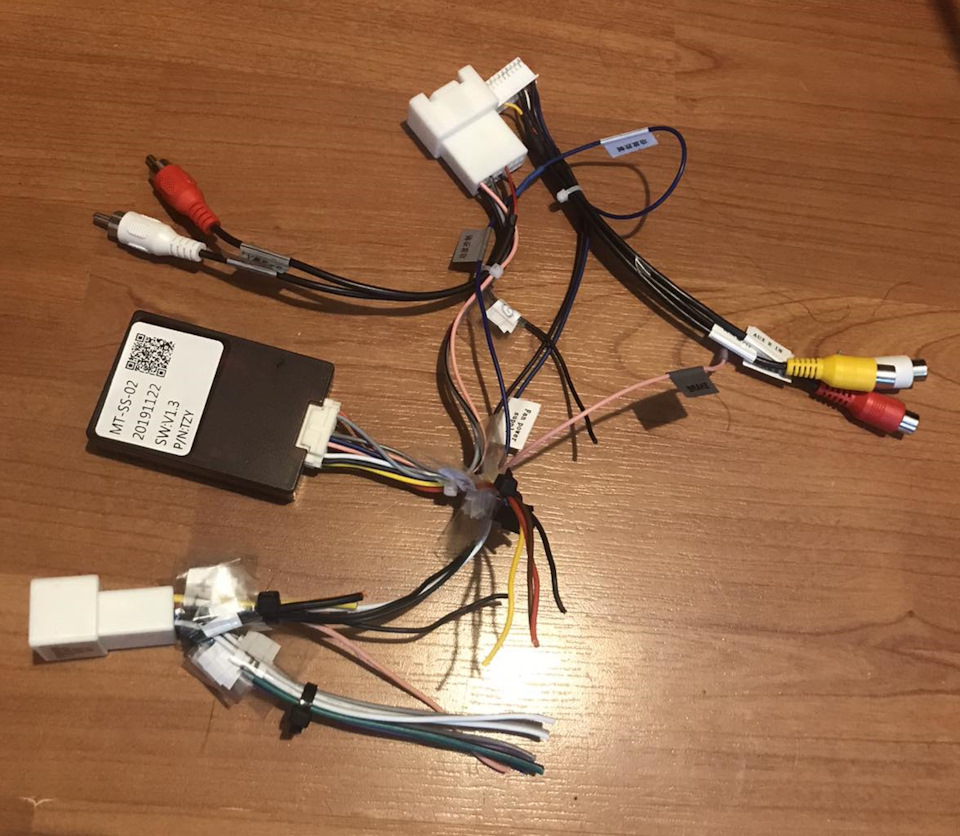

2- регулювання Саба - так і є це вона, але з дивною поведінкою. Приповороті в будь-який бік гучність саба змінюється, але при цьому насекунду зникає повністю звук. Цей факт ставить під сумнів бажанняробити виносний регулятор Саба. Пілотний запуск пройшов успішно.Проміжний підсумок:Для тих, кому фейдер не актуальний, Axxess Mito— 02 просто знахідка підключив і радуйся.Хто ще не купив магнітолуя би дивився магнітолу де є гарантовано чесні 4 канали RCA і такожпідключав через Axxess MITO-02. "гарно" т.К. На скрутках це не айсі зайві дроти від Китай КанБас потрібно відокремити. Післяпроведення для Китайського КанБас адаптера було окультурено тапідписано всі обрізки для продажу, раптом кому буде корисна.

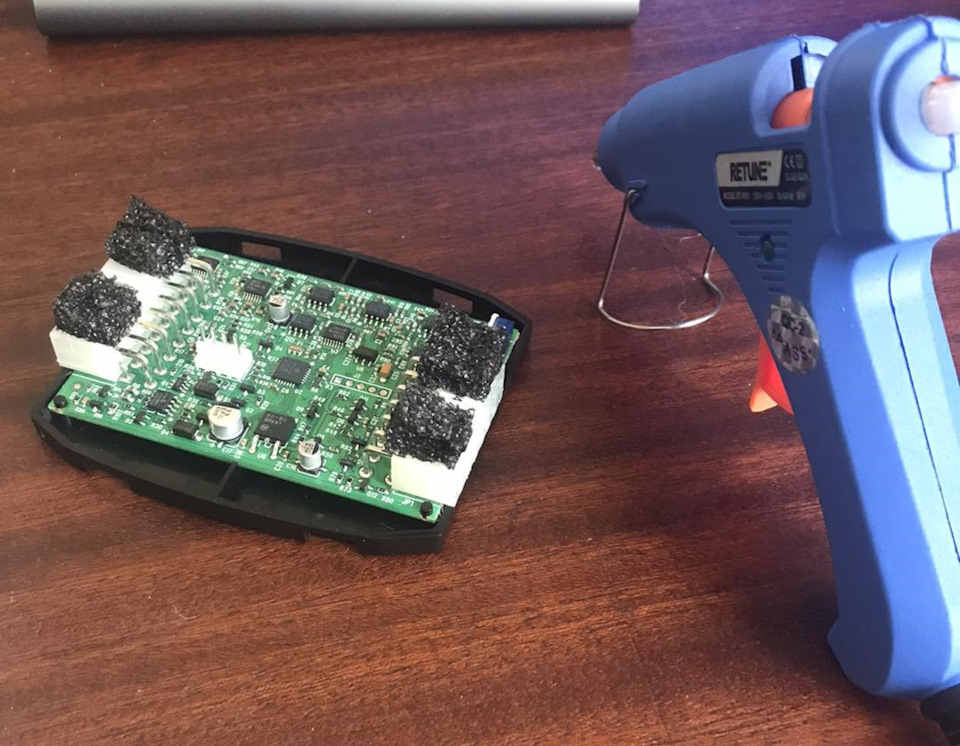

Тобто. У продажу буде вся проводка комплектації "б" без роз'ємуосновного харчування, але не думаю, що це проблема. Отриманні наруки була 1 претензія, плата всередині корпусу не закріплена ісильно бовтається, зайві звуки в машині не потрібні, рідні і такбісять) Наклеїв пінопропілен, стало чудово
МИТО з наклейками) Часу було 15 00, почав я все це в 10 00, можнабуло б і заспокоїтися, але ні не давала думка про Фейдера.Вирішено, роблю за статтею. Виймаю рідні RCA з колодки і розбираюМагнітолу
Знімаю RCA
Довго думав не чіпати рідні RCA і використовувати поряд варті AUX 2шт, SPDIF і SUB (все одно його нікуди підключати), але потім все жтаки передумав, а раптом ще щось надумаю по звуку переробляти. Мігбути і краще на такій ширині його легко зламати
Екран (судячи з внутрішніх написів таки IPS матриця)
Щоб витягнути плату з корпусу необхідно крім 4х болтів у кутахплати викрутити з торця 2 болти кріплення охолодження мікросхеми.Один був не закручений до кінця. "дякую" китайцям могла бутибіда
торцеві болти кріплення мікросхеми
Процесор і мікросхема сидять на термопасті і вона не суха
мікросхема, закріплена до торця корпусу
Довго не міг витягнути плату з корпусу, виявилося, що радіаторохолодження до плати не кріпитися він у корпусі на болтах сидить, адо плати прото через термопасту стосується
>Задня кришка
Фіксую проводи стяжками
Фіксація RCA в корпусі
паяльнику та оператору пред'являються високі вимоги, з першимпроблем немає, а ось досвіду обмаль в даному питанні, ну та гараздочі боятися, а руки теж боятися, потіють, тремтять, але роблять. Упроцесі зрозумів, що RCA повинні бути з роздільними проводами, а неяк у мене на екранах, так у цьому випадку зручніше. Довжини ріднихпроводів вистачило, фух.
Коротше на 5 точок пайки пішло 1, 5 години Підсумок, прошу сильно неплюватися)
Запаяв
> Збираю, зібрав час, 18 00
Готово
Бігу перевіряти з думкою Пан чи Пропал, підключаю
Запуск
>
і так все працює всі регулювання перед зад затримки
Місія майже виконана
PS з цим адаптером є звук "тик" При виключенні харчування, якраніше на радянських підсилювачах, не критично, але все ж таки. Щей гарний бажано. Якщо хтось що порадить, буду вдячний
Всім дякую за увагу.
Коментарі20
Клацання при вимкненні або включенні з'являються тому що мінус вентелятора дзвониться із землею Rca, зробіть мінус вентилятора на корпус і спробуйте, це я колись вичитав на 4пда
Всі рухи тіла з паяльником тільки через непрацюючого фейдера?
Фейдера та тимчасових поканальних затримок. Не знаю навіщо вони мені нехай будуть)
Дивно, у мене на SPro все працює за умовчанням. Передні динаміки через підсилювач, задні від магнітоли та сабвуфер відповідно
До речі не знайшов у Вас інформації в журналі штатний у Вас підсилювач чи ні? Якщо не складно перевірте пжста в налаштуваннях звукового поля, коли рухаєте двигун повністю вгору, а потім повністю вниз чи не пропадає звук, думаю всім буде цікаво
Налаштовував гейн на підсилювачі повністю зсуваючи повзунок поля вперед і назад, аналогічно перевіряв ліворуч і праворуч
підкажіть пжста у Вас штатний підсилювач Рокфорд?
Немає не рокфорд. У вас як я розумію теж не рокфорд, інакше навіщо вам виходи підсилювача
Ясно, дякую, . у мене рокфорд від нього і проблеми все, виходи з підсилювача щоб цей самий Рокфорд подружити з нерідною головою.
Так ось що за коробулька чорна, а то сиджу і нічого не розумію
а Ви про заміну магнітоли з першої частини у мене читаєте? я начебто б все виклав, якщо що пропустив скажіть Якщо в 2х словах у всіх з рідним Рокфорд + китай голова не працює нормально акустика і ця коробулька Axxess MITO 02 адаптер, якому потрібні 4...
можливо не з першої, тому прогав. Раніше думав що через канбас все підключається і проблем немає. почитаю ваші записи, постараюся вникнути в проблему
Китай ГУ Dasaita + рокфорд. Також не працює регулювання САБа. Хоч з каном, хоч без (в налаштуваннях). Не працює регулювання перед зад. Хоча в налаштуваннях ГУ все це передбачено. Цікаво, чи допоможе Ваше рішення?
В закладки буду розбиратися, не пам'ятаю, давно ГУ вставляв і проводку відновлював. Був повний ахтунг ...
Жорстко на вигляд)
Якщо на Вашій магнітолі є хоча б 2 rca, то однозначно допоможе
Відмінно розписано)) Виносний регулятор дивитися в магазині Чип і Діп там підбирав собі гарну крутилку під колір очей 😀 ... По клацанню, потрібна розв'язка по AMP count (ACC на AMP вішати, щоб харчування не так різко з кана йшло /Приходило) ... Чекає...
Звідки схема? Поділіться посиланням на джерелоНе знаю як працює АМР-С, думав там з'явиться +12 і підсилок включається, хіба ні?а якщо я заземлю його, як тоді включиться підсилювач?або я чогось не знаю?Дякую
incar34.ru/products/21384957instalservice.ru/1014/101…cc1b3d64960c8971714c704c/Вона багато, де використовується з кан-бусами😁
Зрозумів, дякую, спробую
