Ніде в інтернеті не знайшов схеми підключення ДХО, щоб булоавтоматичне включення та вимкнення, тому "колгоспив" сам.
Для включення реле1 використовував ланцюг склоочисника.Длявключення реле2 використовував ланцюг габаритів.

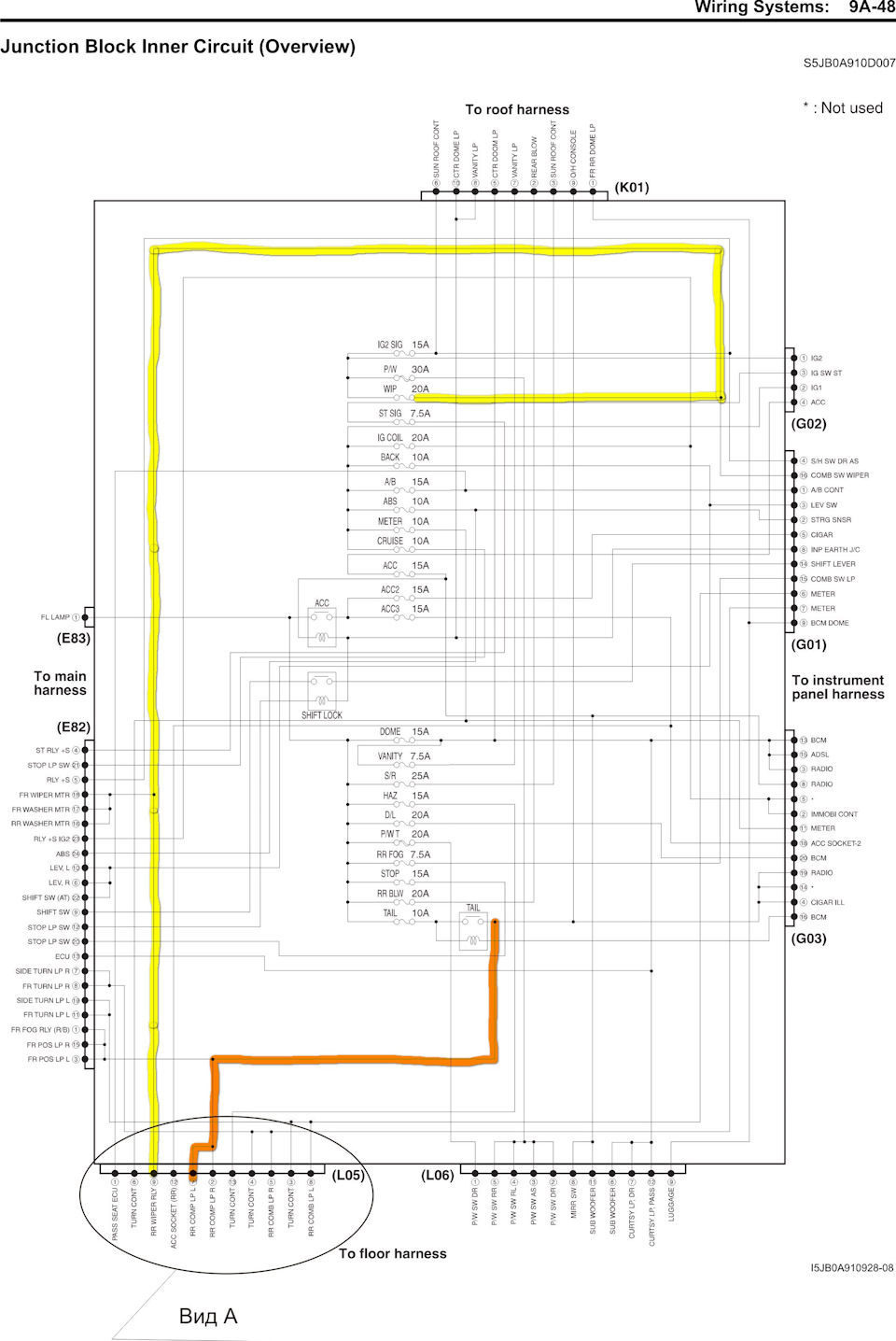

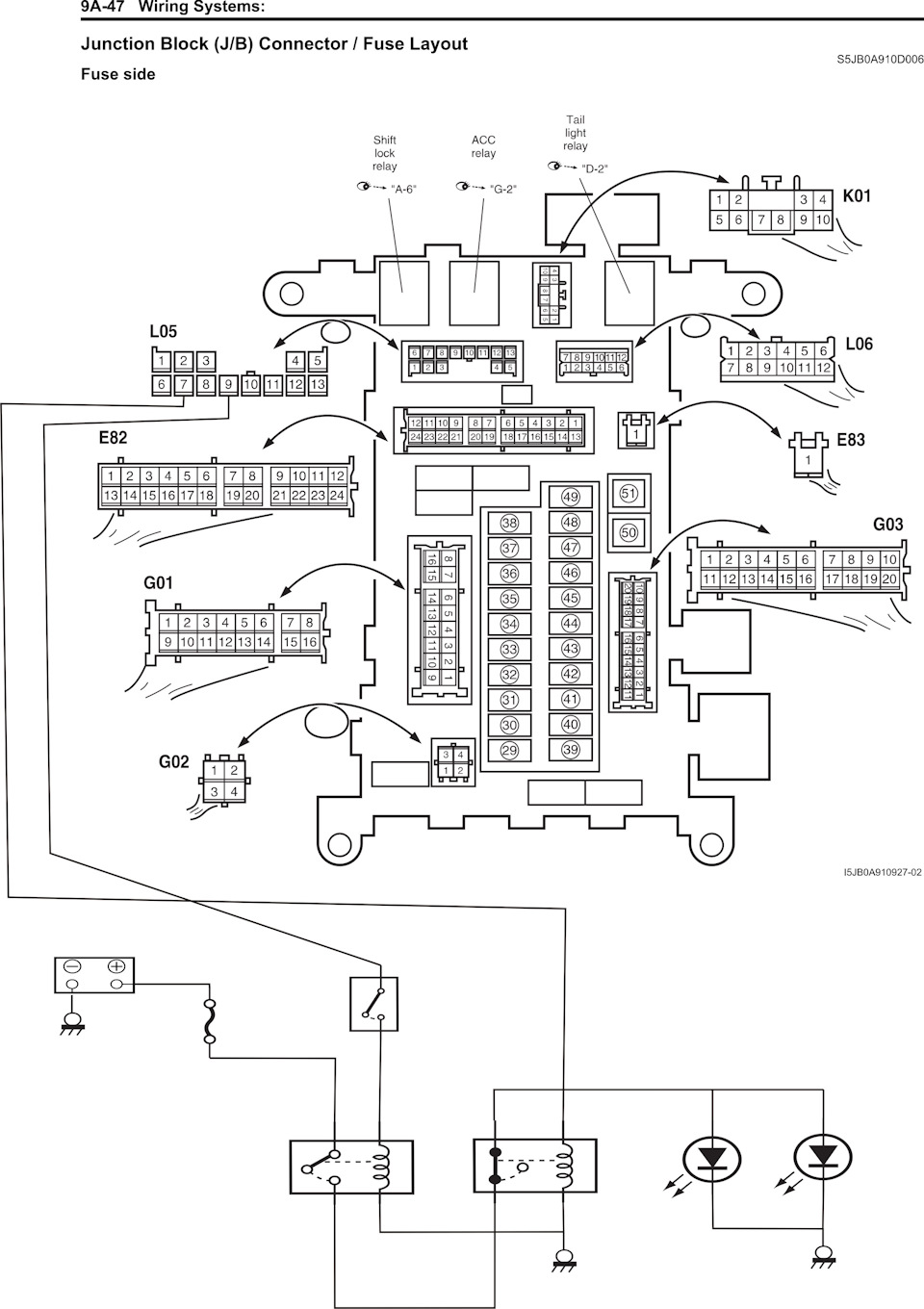

Загальна схема блоку з'єднань
У роз'ємі L05 клема 9 — вихід на задній склоочисник, а клема 7задній - лівий габарит. До клеми 9 через кнопку в салоні підключенореле1, яке включається при включенні запалення. Реле2 відключає ДХОпри включенні габаритів.

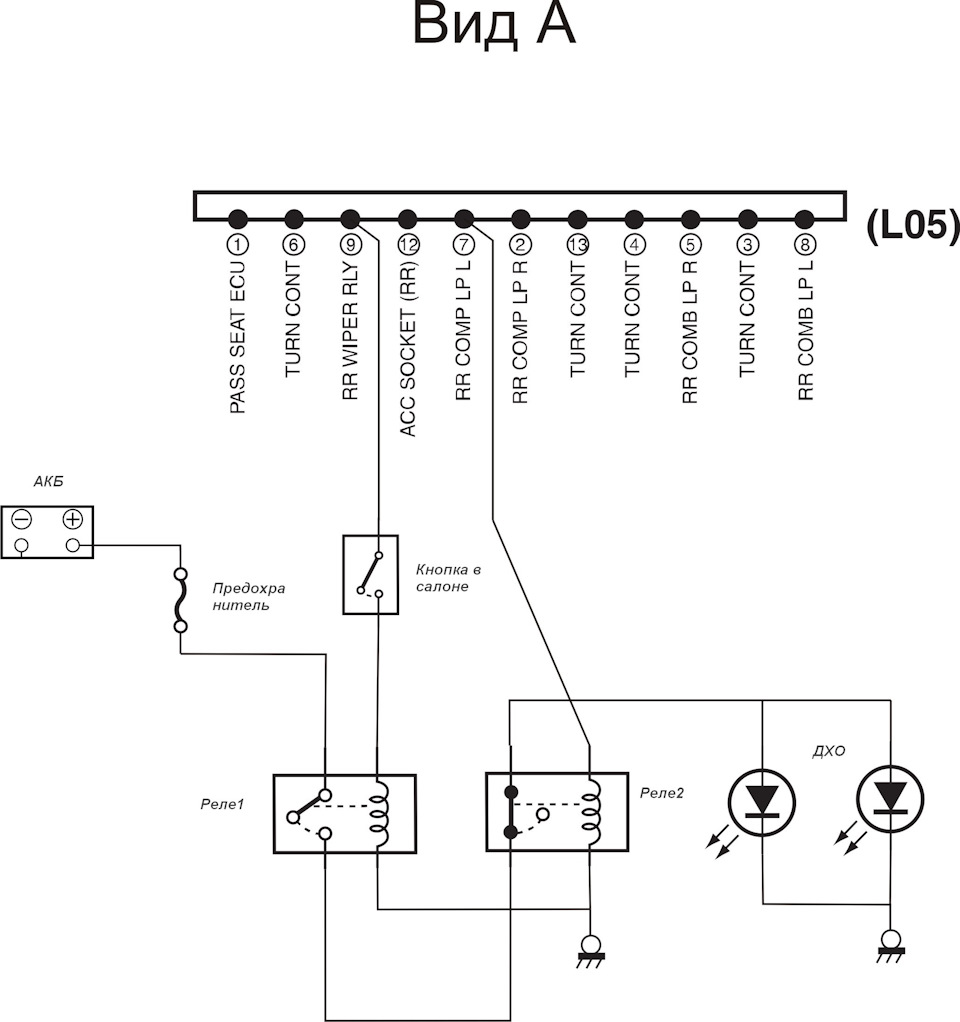

Схема підключень.
