У даному пості більше поясню принцип, а не докладний посібник, здоопрацювання будь-якої магнітоли. А саме встановлення Bluetoothмодуля та підключення під кермового керування.

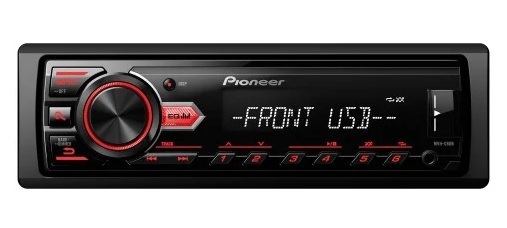

У мене магнітола Pioneer Mvh-08ub, ось її і буду доопрацьовувати.цього разу технології йдуть в перед і був обраний АудіомодульVHM-314 Bluetooth 5.0 WAVGAT Audio Receiver board. Магнітоли

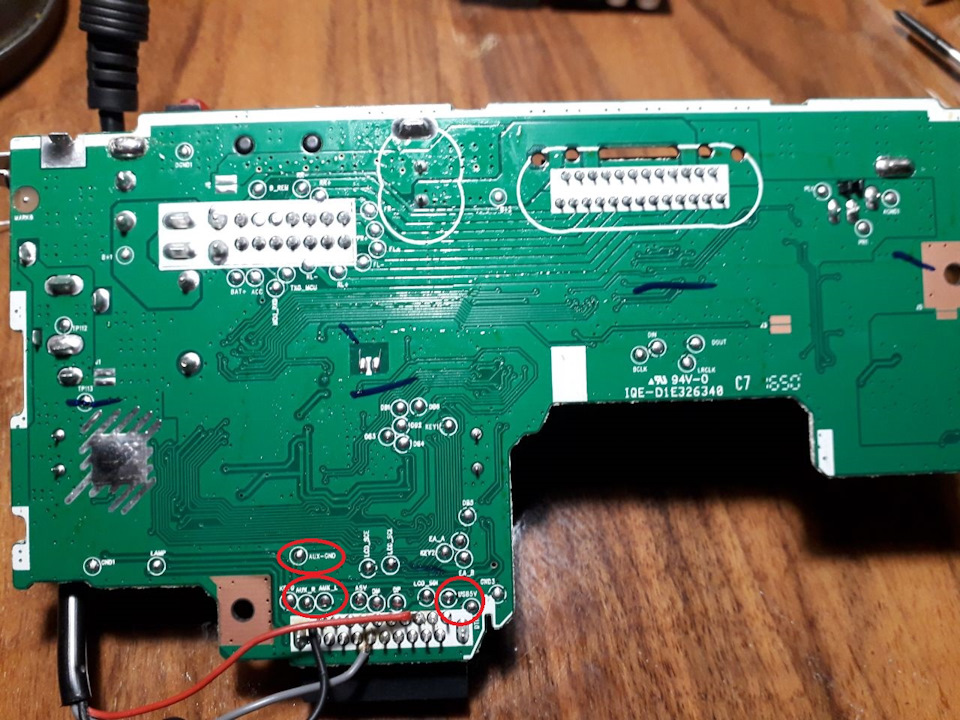

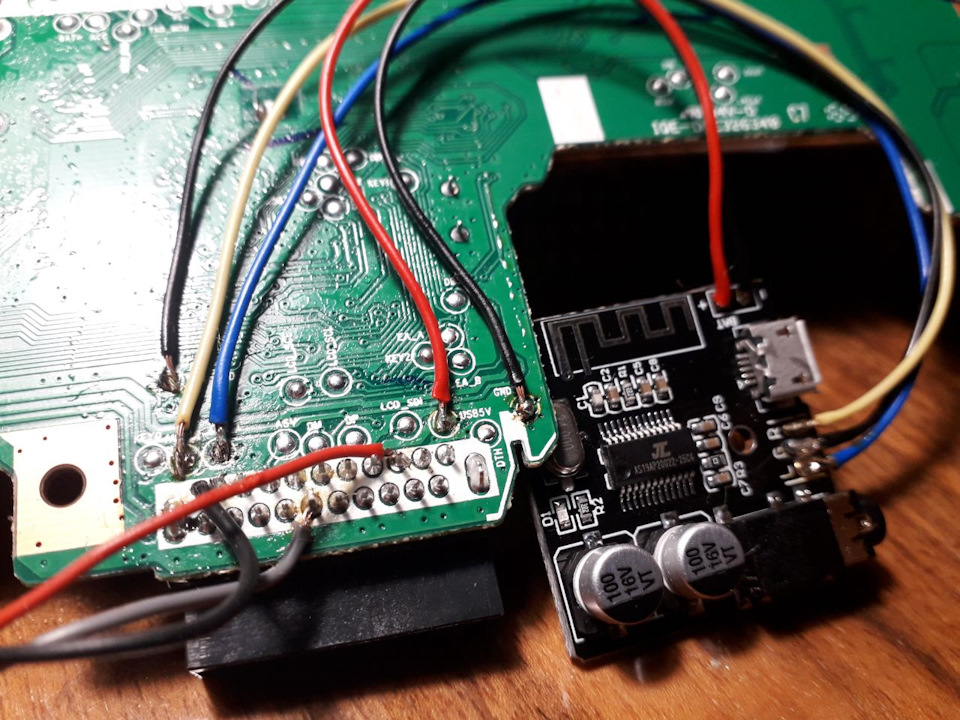

Розібравши магнітолу, треба знайти контакти AUX і живлення 5V абоUSB, в даному випадку виявилося все просто і вони були вказані наплаті. Кабель AUX у роз'єм продзвонюємо і знаходимо контакти наплаті. Під керманичного, нам треба знати опору при натисканнінеобхідних нам кнопок. Я задіяв трек-вперед, назад, альбом-вперед, назад та джерело відтворення. На платі панелі можна знайти контактиз позначенням KEY GND (KEY 0), KEY1, KEY2. Мультиметром заміряємота шукаємо спрацьовування необхідних нам клавіш. Наприклад, вийдеможе так (у кожній магнітолі по-різному) що при натисканні треквперед між KEY GND і KEY1 буде опір 1кОм, а трек назад 670 Ом.Джерело (кнопка source) теж 1 ком, але між KEY GND та KEY2. Такимчином, записавши необхідні значення, вивівши дроти на дані ключі, залишиться підібрати необхідні резистори і припаяти в підрульовийджойстик за таким принципом.
Все, всім удачі!
