ЗАПИС №59: схема підключення склопідйомників Калина-Мазда

Всім привіт!
>

У ЗАПИС №52 я писав про підключення стандартної кнопки від Калини, я користувався при цьому схемами, які я знаходив тут, але на жальвони, як для мене, не зовсім зрозумілі і не точні, і тому в меневдалося підключити тільки роботу склопідйомника на пасажирськихдверях, а з боку водія керування немає. По яких я підключав непрацюють на Мазді і все потрібно було підключати з "0". При цьомувін люб'язно погодився намалювати схему що і куди підключається. Непотрібно нічого ні з чим скручувати, ніяких перемичок. >

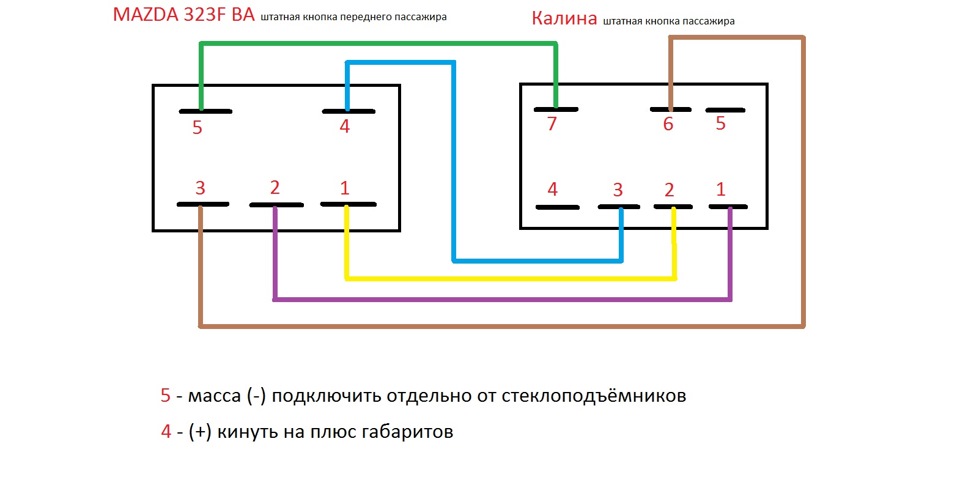

Схема спеціально для таких користувачів з електрики як я.Я навітьне підписував кольори проводів на той випадок якщо вони у насвідрізняються.Просто розгортайте клеми як на схемі іпідключайте.
