ЗАПИС №106: склопідйомник від Калини на Mazda 323F на 4 склопідйомника

Всім привіт!

Давно я йшов до цієї ситуації)) Основна заковика, це не буловідповідного електрика. І ось нарешті я знайшов "штатного"електрика для моєї синьої кулі! ) Без роботи він точно не буде))
як була зроблена пасажирська кнопка від Калини з підсвічуванням, про що можна прочитати ось тут ЗАПИС №52 і зробити собі все засхемою яку я намалював.Мені природно не давала спокою ця негармонійність у кнопках у салоні.І ось настав час.Купив чотирикнопки (не блок на чотири) і відразу до них колодки.Также буликуплені кнопки підйомників універсальні з підсвічуванням для задніхпасажирів і про це в наступному записі, стежте.. Заїхав доелектрика і помчало …
Звичайно на фото буде мало що зрозуміло, тому із задоволеннямділюся намальовану мною схему і перевірену на ділі)))) Але дляпочатку потрібно було підготувати все для цього.

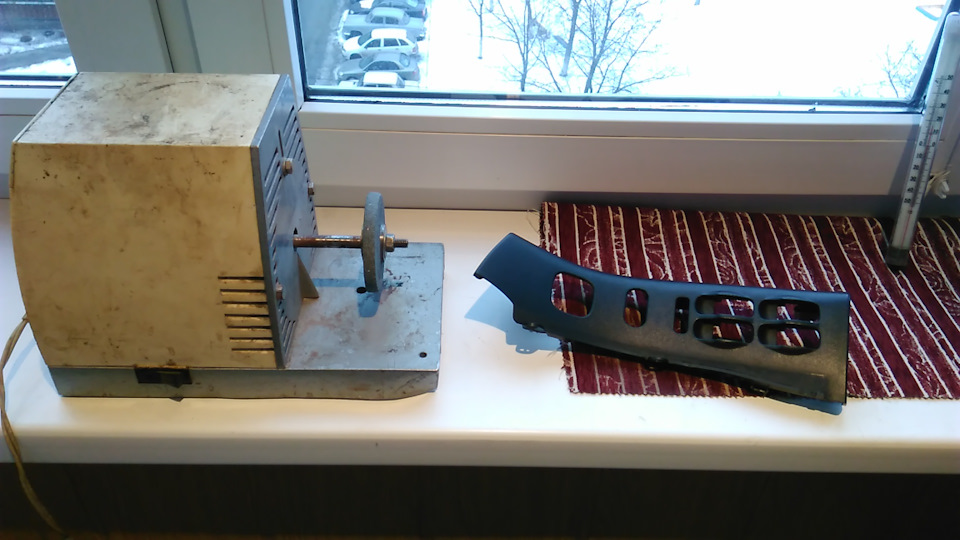

> 1. Зняв пластик
2. За допомогою точила, напилка та наждакового паперу прибраввиступи
3. Прорізав потрібні отвори для усадки кнопок. Треба бутиобережним, щоб не зламати перемичку посередині так як без неїкнопки не триматимуться на своїх місцях
4. Обтягнув 4d карбоном та поставив кнопки. Звичайно ж я втративкнопку блокування та функцію автоматичного опускання водійськогоскла, але забігаючи на перед скажу, це питання вже в найближчемайбутнє буде вирішене і навіть буде краще)))
5. У кнопках перепаяв діоди із зеленого на білий та підклеївчервоний світлофільтр (прозорий оракал). Відповім відразу чомусьбілі діоди, а не червоні … це для можливих подальших переробок упідсвічуванні, легше поміняти плівку ніж перепаювати діод)))
6. Все перевіряємо, підганяємо, одягаємо і тулимо доелектрика)))

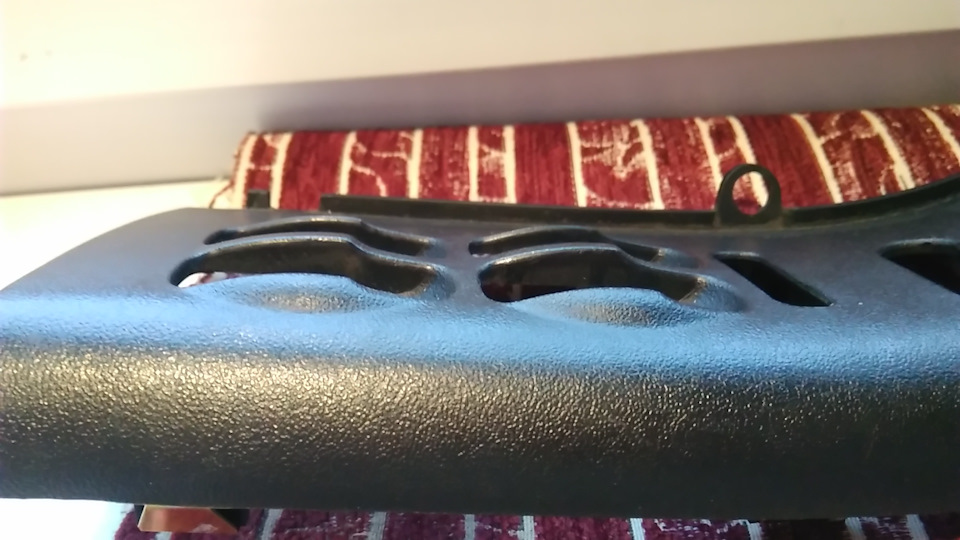

> ось ці всім відомі горбки потрібно прибрати

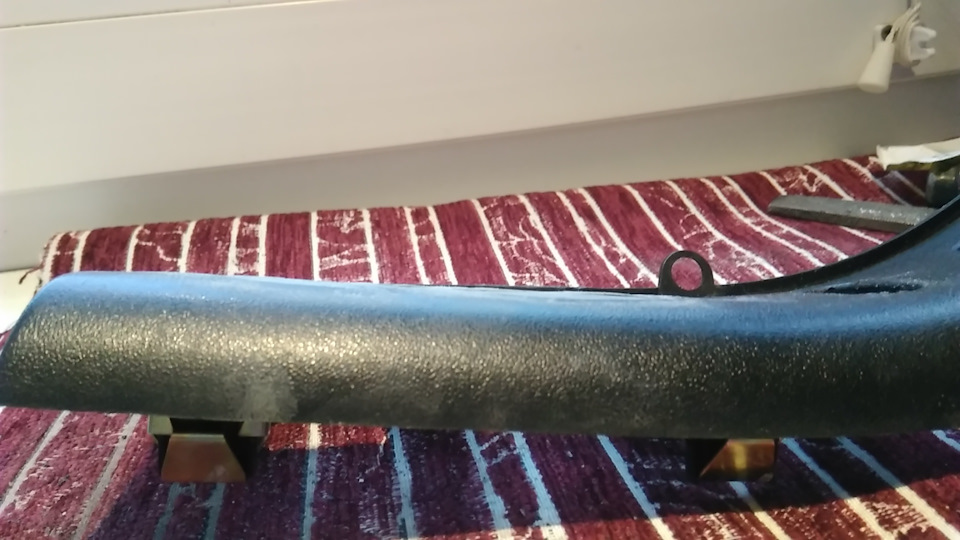

все пройшло досить легко

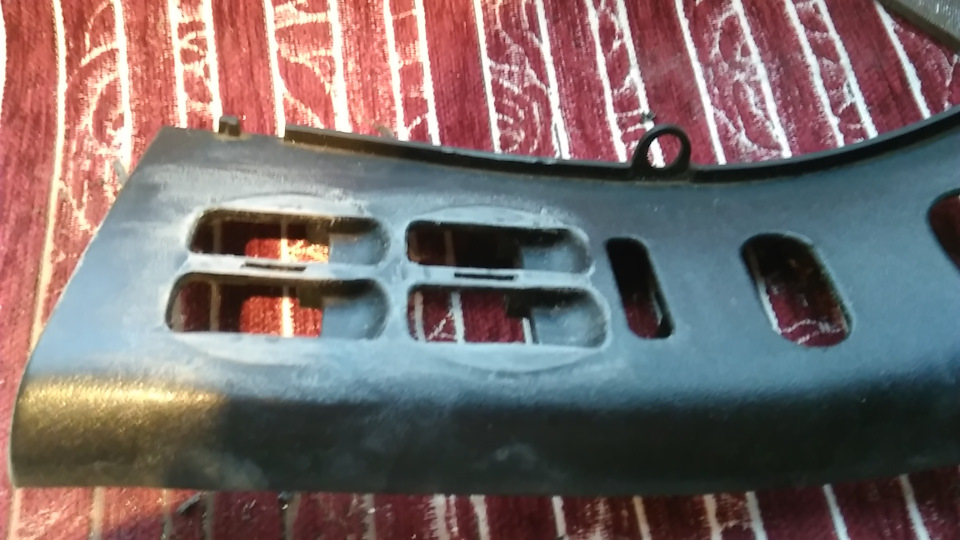

трохи підшліфував напилком і наждачкою

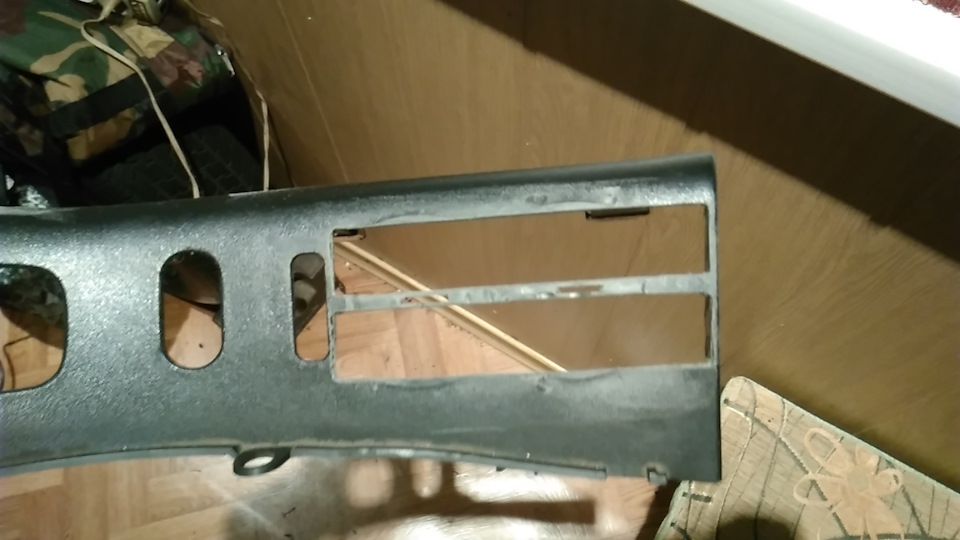

прорізав отвори під кнопки обтягнув карбоном, але тут я ще неназдогнав, що дірка під блокатор кнопок потрібно приховати
вже впаяний білий діод
червоний прозорий оракал
перевірка світіння
перетягнув і приховав дірку
зібрав і тулю до електрика
підключаємо ПП пасажира
підключаємо підводний човен пасажира, тьху ти водія) ))
підключаємо ЗП пасажира
підключаємо ЗЛ пасажира
ну і схема яку багато хто напевно хотів би собі))) розбирайте! )
Під кінець роботи так само підключили кнопку центрального замку .Гемор був ще той. Так як у мене в комплектації авто її не було, я їїдокупив окремо, але все ніяк не підключав, а тут випав шанс.Описувати не буду оскільки процес був трохи виснажливий ізаплутаний для мене. Результат, кнопка працює)))
