Ремонт та заміна "жабо

Усім доброго дня.

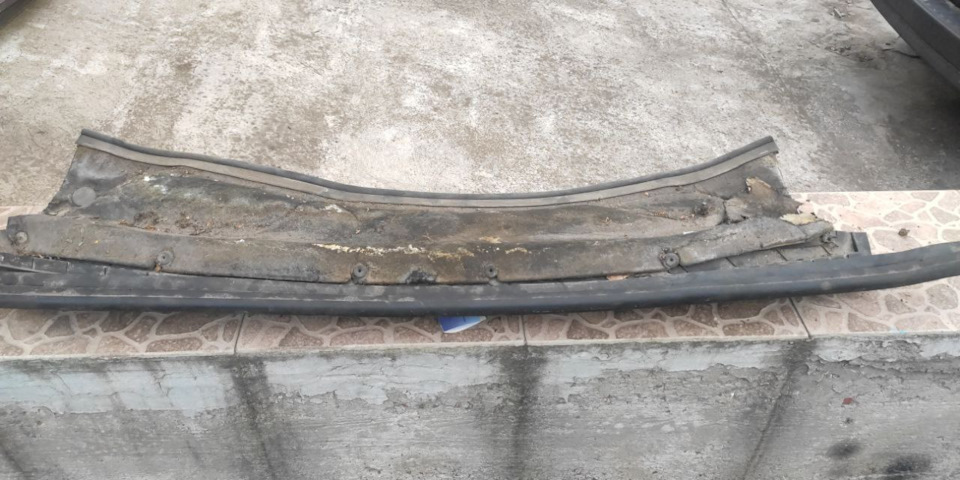

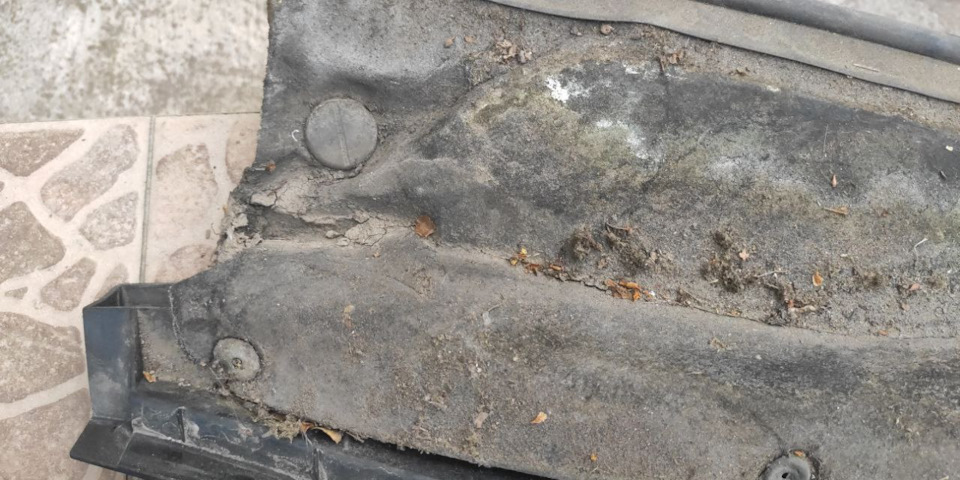

Проблема "жабо" на Рено Сценик 3 — широковідома, тому немає сенсуописувати її суть.
Виникла ідея не реставрувати, а саме повністю розробити і замінитизаводську конструкцію реплікою. По-месту". Отримане в результатірішення, отримало три прототипи, де кожен попередній варіант буввідправлений в брухт, як не відбувся. Завдання ускладнювалося тим, що до кінця не зрозумілий температурний режим, в якому працюватимеконструкція, тому довелося вибирати за найбільш перевіреним.Варіанту.В якості тесту, був проведений тест відкритим вогнемелементів пластикового PP каркаса, до якого кріпиться паперовежабо, щоб зрозуміти, як поводиться цей матеріал.

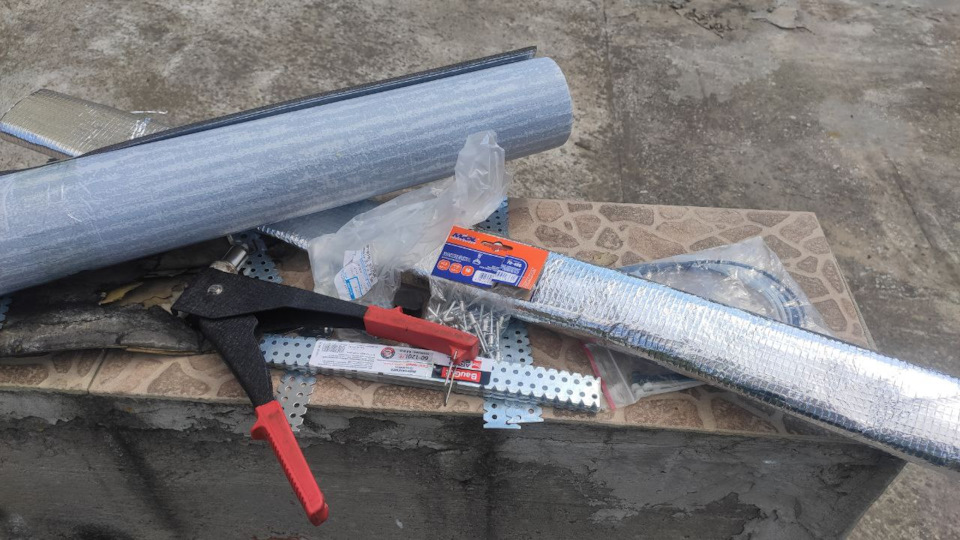

У результаті, було прийнято рішення зробити міцний скелет, що несе, який пізніше покрити якимось матеріалом для виконання функційшумоізоляції. Прототип 1. З давніх часів залишилися шматки АБСпластику, з яких були зроблені компоненти в надії пізніше їхз'єднати шляхом склеювання або спайки. У результаті варіантзабракований через високу горючість пластику і відносно низькутемпературу плавлення. Розпочався пошук нового матеріалу дляоснови. Після довгого ходіння будмаркетом прийняв рішення зібратискелет з П-подібних смуг для монтажу гіпсокартону; були обранінайбільш міцні завтовшки 0.8-0.9 мм. Тимчасове з'єднання смуг -болтами на 4мм, постійне - заклепками на 4.9мм.
"шкуру", якою буде обтягнутий скелет, було прийнято зробити знедорогого фольгованого самоклеючого опалення товщиною 0.4-0.5 мм ідодаткового шару армованої фольги два шари фольги, між якимипрокладено пластикову сітку). Між собою (там, де немає самоклейки), елементи планувалося з'єднати двостороннім скотчем, а стики —скотчем; пізніше скотч був замінений на самоклеючу фольгу, а щепізніше - на армований фольгований скотч, стійкий до високихтемператур і мастила. Прототип 2.1 (проміжний).

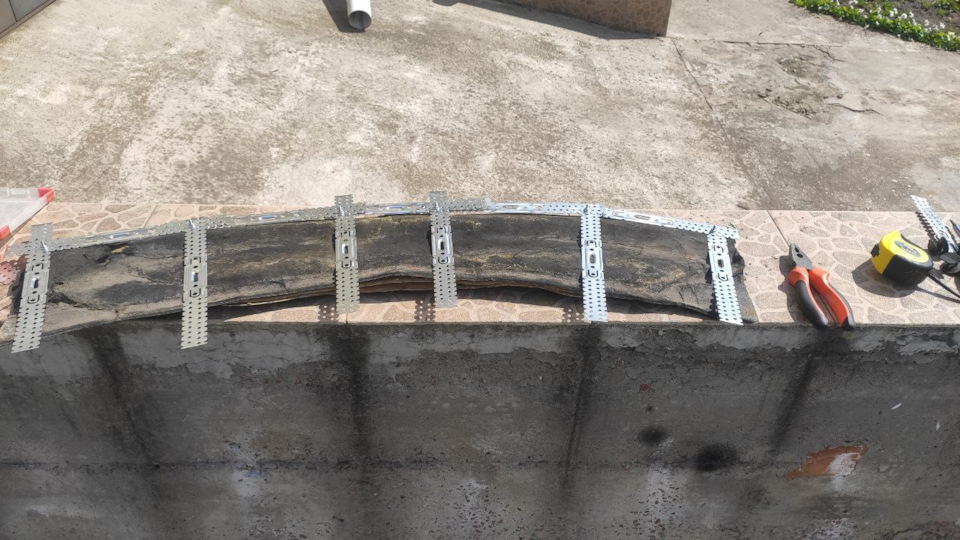

За лекалом старого жабо зібрано "екзоскелет", попередньо скріпленийболтами. В цілому, рішення було правильним до того моменту, поки недовелося цю конструкцію з'єднати з пластиковою основою і все почало "плисти" та розвалюватися. Не довго думаючи, рішення буловідправлено в брухт. Прототип 2.1 Прототип 2.1 Прототип 2.1Прототип 2.1. (фінальний)
Новий старт реалізації було прийнято розпочати безпосередньо зпластикової основи, як відправної точки конструкції - збіркапочалася безпосередньо на ній і тривала до фінальної точки.

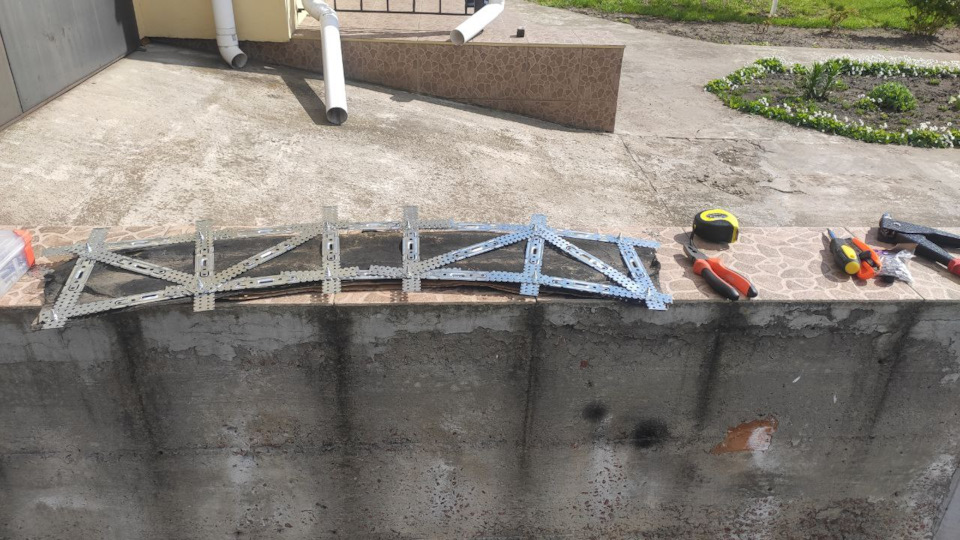

Крок 1. Спочатку були вигруті формою жабо і закріплені поперечніребра, попередньо з'єднані болтами, після чого на них закріпленідіагональні підсилювачі. Конструкція була перевірена на посадковомумісці в машині і, після припасування, скріплена заклепками. Гострікути конструкції — обрізані ножицями по металу.
Прототип 2.2. (фінал)
Крок 2. Отриманий скелет був обклеєний фольгованою самоклейкою.скотч наклеєна армована фольга. Стики спочатку проклеїв скотчем, потім фольгованим скотчем, а потім замінив на армованийтермературостійкий фольгований скотч, стійкий до олії та бензину.4. Спочатку в металевих смугах були передбачені отвори для бічнихпластикових кріплень (на основі заводського штампованого отвору вметалевій пластині), але після встановлення жабо на місце булоприйнято рішення не морочитися з наступних причин:конструкціявийшла з достатнім ступенем жорсткості та робити додаткові дірки, куди могла потрапляти вода - не було сенсу. Принаймні, поки.
Крок 5. Кріплення конструкції до пластикової основи виконаносаморізами по металу через широкі шайби, щоб не пошкодити "шкуру".
Крок 6. Кріплення заводської гуми ущільнювача . Спочаткупланувалося встановити її на нове жабо, щоб все було "максимальноблизько до оригіналу".
Бо нове жабо товщі оригіналу (це ускладнювало кріплення) іконструкція була точно підігнана і сіла на своє місце як влита, відцієї ідей також довелося відмовитися і знайти заміну у виглядідверної D образної самоклейки. Наклеєна E-подібна на боковини жабо, щоб захистити від протирання декоративним пластиком. Результатомзадоволений.
Фінал
Фінал
Фінал
Усього на даний процес пішло 3 дні. Задовбали — не сказати нічого.Періодично мріяв про те, щоб у цьому БДСМ акті брали участь ті, хтопроектував дане рішення на заводі Рено). Жабо - не варіант.
Заднім числом виникла думка зашумити скелет, але було пізно (вженаклеїв ізоплен), тому зашумив гору пожежної перегородки та капот.PS Порада всім, хто ще в роздумах про реставрацію жабо:робіть цечим раніше — тим краще. Чим довше ви думаєте, тим більшаймовірність, що жабо розвалиться і вам просто не буде з чого робитирозмітку. br>
