Правильне підсвічування приладової панелі Omega A

Усім доброго часу доби друзі! Сьогодні я хочу розповісти довгуісторію про те як правильно на мій погляд потрібно робити пересвітприладової панелі не тільки в омезі а і в інших автомобілях) Власнемоя історія тривала майже пів року) все ніяк я не міг зібратися)Спочатку все ніяк не міг знайти потрібну приборку через цевідкладав даний процес як міг) Але після того як я знайшов приладкувід омеги 3000 я не став зволікати) мало того що я позбувся тросаспідометра і тепер нічого не шелестить під торпедо) я ще вирішив щочас робити правильне підсвічування ) Коли то давно я бачив теми зтим як люди роблять підсвічування на платі але через брак потрібнихматеріалів для створення плати я лише ковтав слинки дивлячись на цедиво і думав що все ж таки моє підсвічування буде за допомогоюстрічки зроблено) АЛЕ і тут я не хотів просто вставити стрічку іготово) я хотів як і всі червоні стрілки і ще хотів плавний пуск ізгасання) окремо стрілок і циферблата) ну і природно що б усім цимможна було керувати в плані зміни яскравості) Ось як то так яуявляв, що у мене повинно вийти) Зібравшись з думками і навітькупивши метр світлодіодної стрічки) я поліз в інтернет напошуки
схеми для плавного пуску) Хотів зробити її сам) але гугл закинувмене на олх з оголошеннями в яких вже продавалися готові не такдорого зібрані схемки ) прикинувши що мені дешевше було купитиготову ніж замовляти компоненти і паяти її самому я вибрав ту якамені найбільше сподобалася вона була на 2 канали саме те що мені іпотрібно було) і найголовніше вона була зроблена якісно надрукованій платі) Списавшись з продавцем подивившись ролик я вжебув готовий купити плату ) але подумав а що якщо замовити такуплату як я хочу безпосередньо на виготовлення тій людині якийволодів усім потрібним для цього) і власне після того як булопоставлене запитання продавцю щодо чи не бажає він спробуватизробити плату під мою приладку і вже з вбудованим плавним пуском)але що я отримав позитивну відповідь і власне з цього моменту іпознайомився з чудовою людиною) Порядним та сумлінним майстромсвоєї справи Денисом Одразу ж поспілкувалися обговорили всіпобажання думки та інше) Денис назвав мені зразкову суму могозамовлення вона мене влаштувала цілком) і ми прийшли безпосередньодо виготовлення) Для примірки і для зняття лекала я відправивДенису одну зі своїх приладів донорів) і через пару днів Денисвзявся за роботу і радував мене порціями інформації про те, якпросувається робота і показував наочно що зараз робиться) Це дужемене тішило тому що я завжди люблю бути в курсі подій) ну і надрйвчик же треба буде показати що та як))))

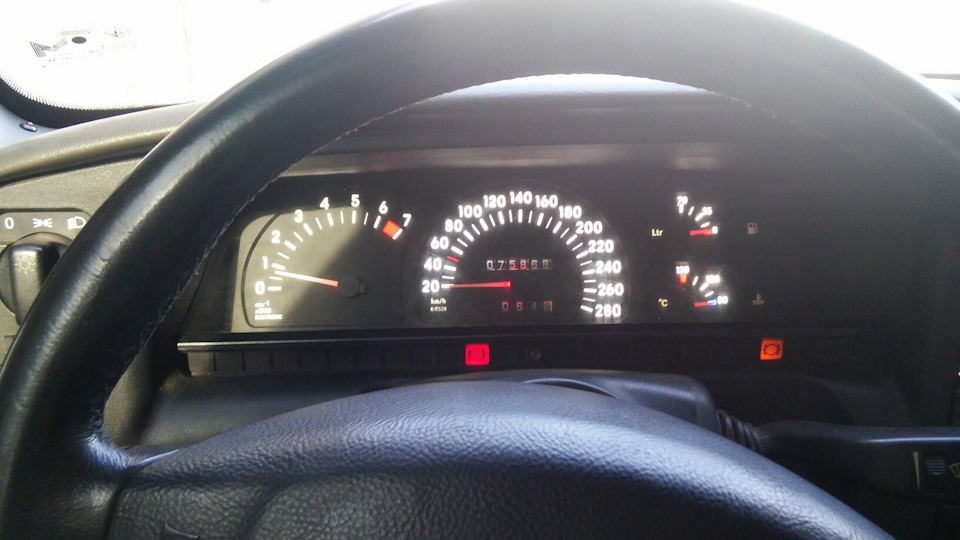

як завжди почну з готового результату ) це фото на телефон вдень наповній яскравості) світла просто вагон)

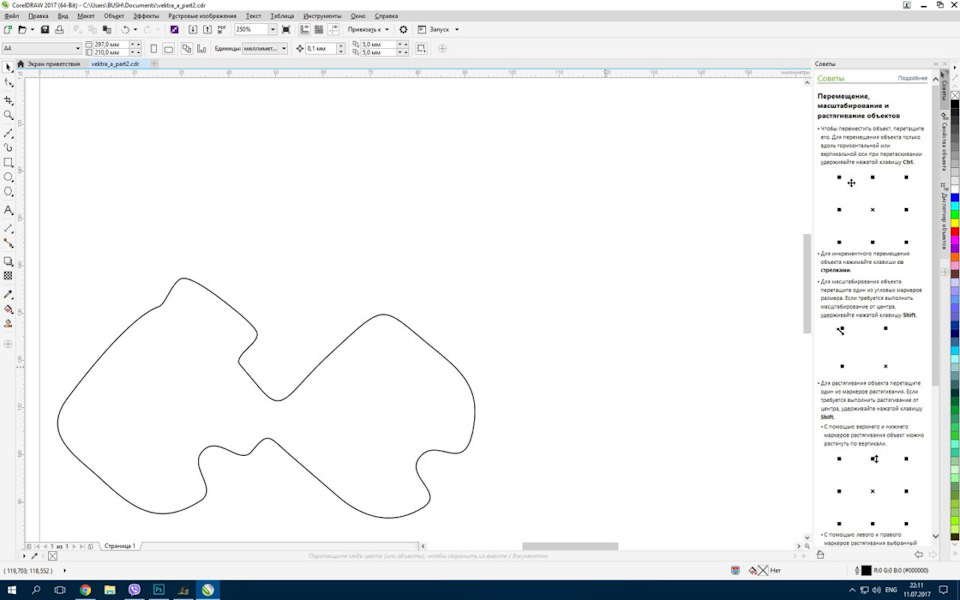

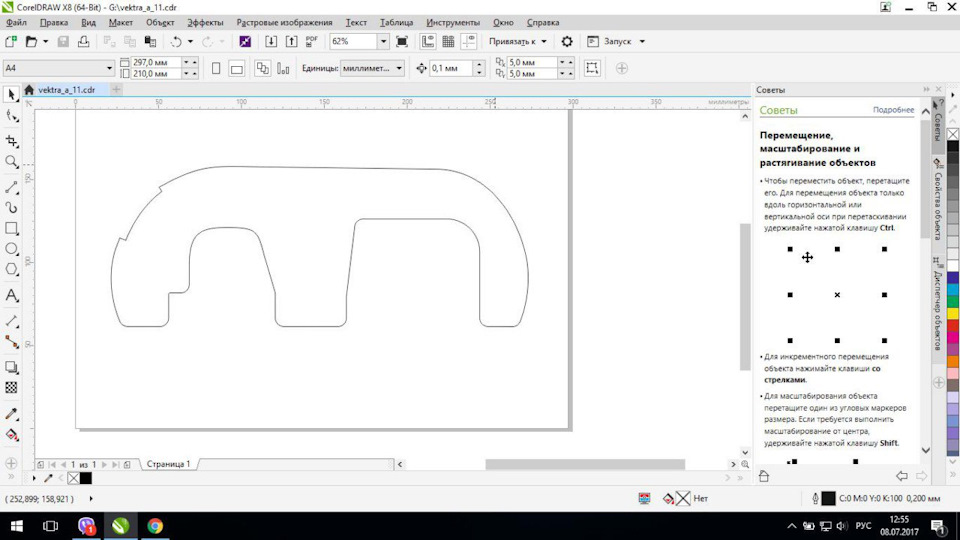

Починалося все виготовлення з лекал які потім переносили в графредактор ) в даному випадку корів дро)
це маленька потворна фігурка насправді датчик температури та палива)

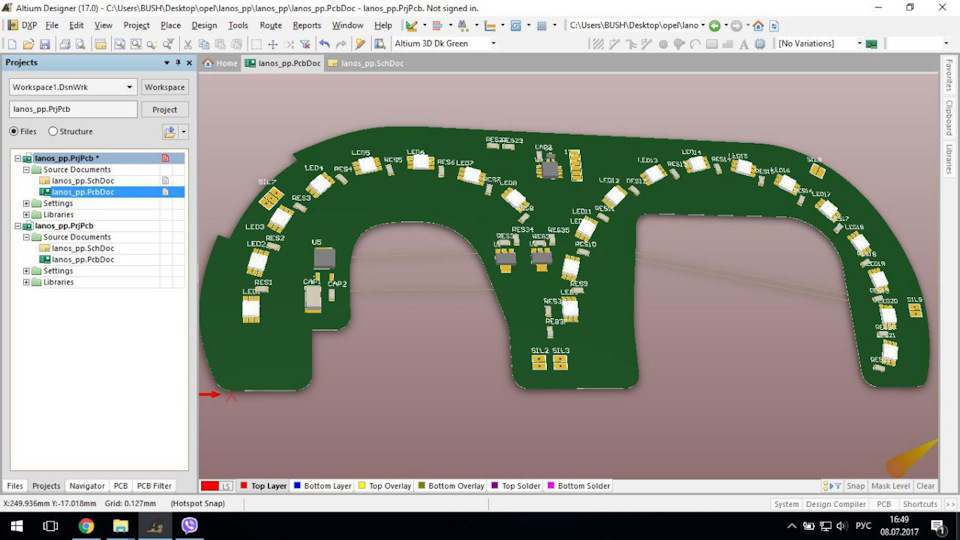

після того якмалюнок був готовий почалося безпосередньо плануваннярозташування елементів на платі )

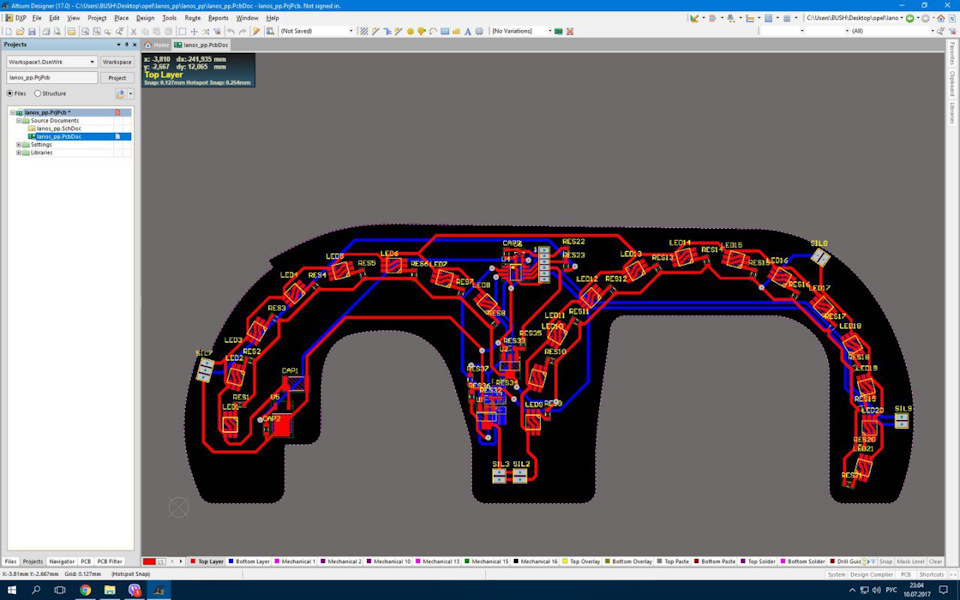

потім треба було розмалювати доріжки що б все було красиво) Денисзробив все на висоті) вийшло як на заводі) якість бомба)
Тім вся ця справа переносилася на оліт і з'являлася вже плата якуще потрібно було зацькувати вирізати і запаяти )
залишилося тільки вирізати)
ось така плата вийшло на виході)
ну і вже запаяна основна плата та підготовка маленької)

> Після того як всі плати були готові і все було на своїх місцяхДенис надсилав мені відео роботи як все включається як світитися ія вже не міг дочекатися того дня коли ж приїде моя приладка, якумені потрібно буде пере зібрати в свій корпус) Але це вже дрібниці) після того як Денис закінчив свою роботу до мене знову вирушиламоя приладка) До речі про порядність Дениса можу сказати щооплачував робіт я на карту і не яких проблем з відправкою невиникло все повернулося ціле і навіть з великим подарунком увигляді палати) Спасибі йому величезне) У перші як я побачив платув живу та зміг її помацати я ще більше переконався як з яким булавиготовлена ​​вона ніяких слідів брудної роботи все акуратнозапаяне на знімних роз'ємах що дуже зручно та полегшує демонтаж) Ітак план був виконаний на 99% ми спочатку хотіли всунути регуляторяскравості на рідне місце але в кінці кінцем відмовилися від цієїідеї так як хід ручки занадто маленький для гарного налаштування імісця в блоці було мало) але якщо захотіти можна було і впхнути алея придумав для нього інше місце) може злегка колгоспно але ненастільки що різко впадає у вічі) Після того як я отримав посилку втой же
вечір я почав переставляти все у свою приладку від омеги 3000 якатеж з електронним спідометром) фото процесу присутні)
< /p>
перші відчуття та огляд плати)
зворотний бік)
якість діодів на висоті світла із запасом) китайські дхо і то меншяскраво світять)
ось так реалізовані червоні стрілки) все на смд діодах)
маленька плата палива і температури)
плата всередині приладки донора)
пішов процес складання в мою)
все практично готово) Після того як всі елементи зайняли свої місцянастав час складнощів) а саме правильно встановити стрілки) алетрохи посидівши і подивившись на роботу стрілки було зрозуміло якзнайти нульове положення в нього я і виставив стрілки тахометра іспідометра) Потім залишалося лише пару штрихів потрібно булопідпаяти плюс мінус і на вимикач світла вивести провід) з цимсьогодні з ранку я впорався успішно) зробив тест все працювало нависоті) і з такої нагоди я вирішив не обмежуватися заміною одногопідсвічування в приладку а ще й розібрати всю торпеду і змінити моюсумну центральну рамку і пластик навколо панелі приладів) так якелементи були куплені вже давно і просто лежали нічого незавадиломені встановити все на місця) і так само врізати регуляторяскравості приладки в місце під перемикачем поворотів) не знаю щотам встановлено повинно бути але завжди я бачив на всіх омегах йогопорожнім ось і вирішив задіяти) Так само відразу поки був вирішивпідключити прикурювач на моєї консолі від омеги б тому що коли її яставив потреби в прикурювача заднім пасажирам не було а зараз развже тут нехай буде краще ніж взагалі його не було б)

Зібрана центральна рамка без колгосп з прикурювачем і без тріщин ілюфтів)
Розташування регулятора яскравості)
Ну і на останок для найстійкіших хто витерпів і дочитав до кінцявідео роботи всього цього добра)
Відео на телефон звичайно ніфіга не передає того ефекту що наживо)але світла там багато) і він чіткий) Ще раз хочу сказати спасибіДенису за виконану роботу все вийшло на висоті я задоволений)Раптом хто захоче і собі організувати подібну фішку пишіть на драйвДенису або ж мені в лс поділюся номером його телефону) так самоподібні готові панелі з тими ж функціями у нього є на ланос абосенс вже в наявності) Ах так зовсім забув сказати мене щепорадувала швидкість виконання роботи на все про все пішло меншетижня з оправками і очікуваннями назад її) Також Денис може зібратиплату у вашу приладку самостійно вам залишиться лише поставити їїна своє законне місце)
