Описую процес установки LC - 1.4 на Гетц

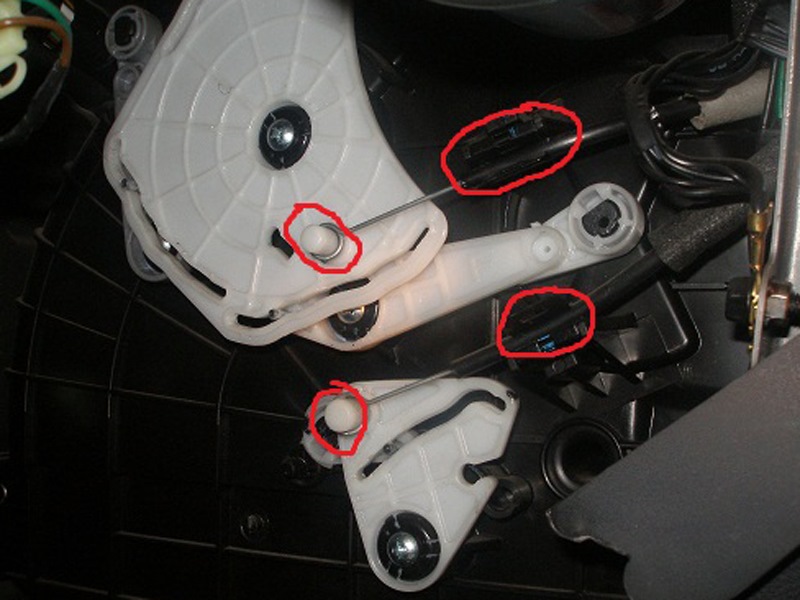

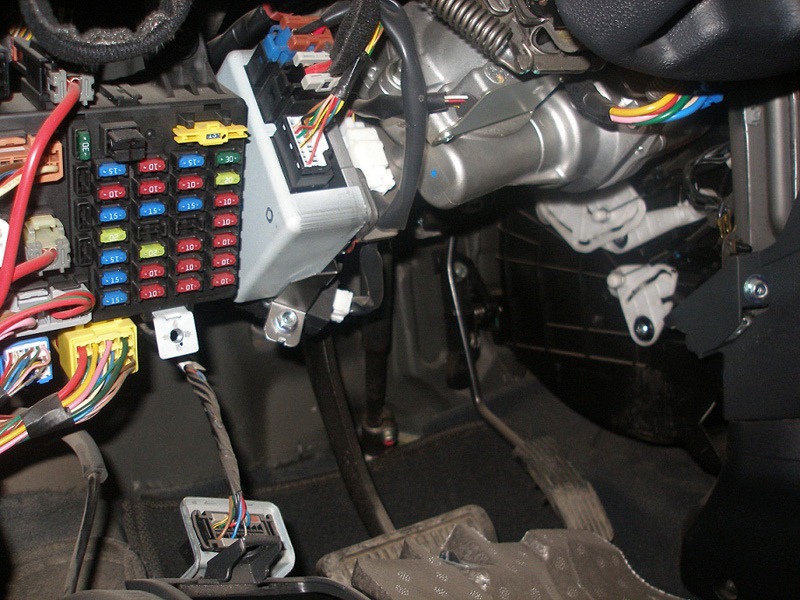

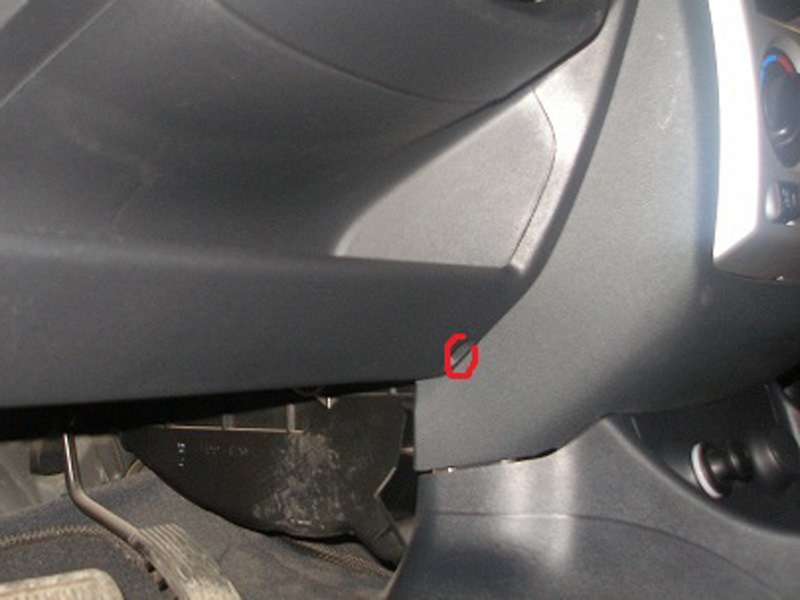

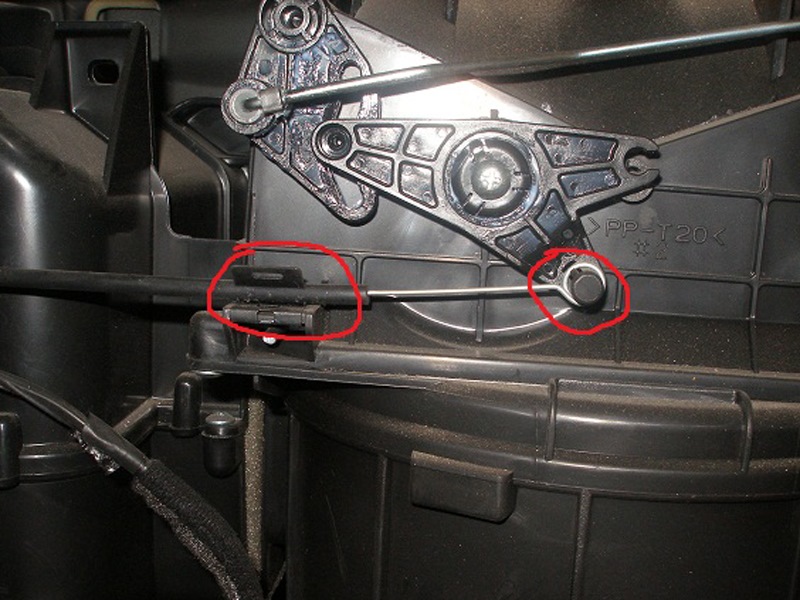

1. Знімаємо панель під кермом< 2. Знімаємо тросики регулюваннявентилятора 3. Відкриваємо бардачок і за бардачком знімаємо тросикрегулювання забору повітря. 4. Знизу консолі є невеликий отвір, обережний його підчіпаємо чимось (викруткою) і обережно. Знизувгору знімаємо консоль із засувок
(магнітола виявилася добротно встановлена на оф СТО :) )
5. Знаходимо потрібний нам роз'єм який йде до кнопки включенняаварійної зупинки
Виймаємо його 6. Далі готуємо влаштування LC — 1.4

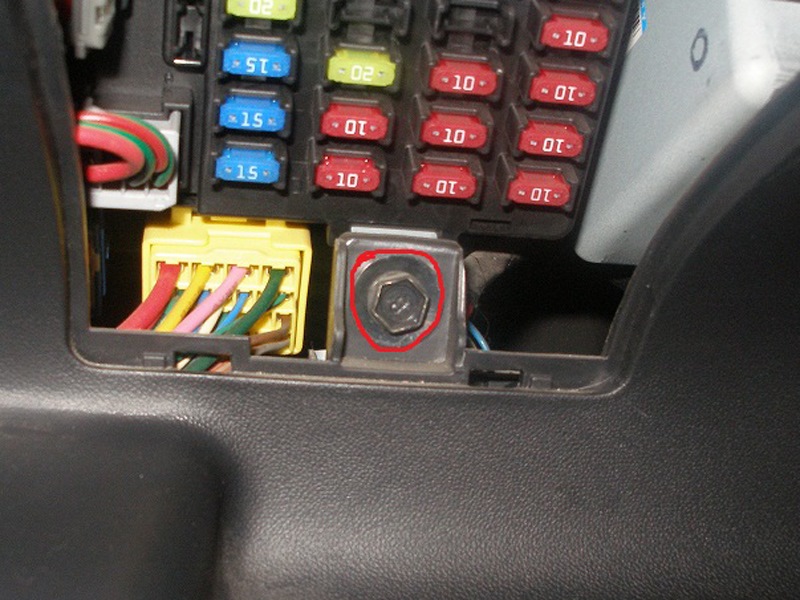

Попередньо визначившись куди я кріпитиму землю, я не багатоподовжив проводок землі (зачищайте окуратно дроти дуже тонкі, непереріжте). p>
І підключаємо (вид з боку контактів)
Отримуємо таку картинку
Підключаємо штекер назад до кнопки і перевіряємо чи все працює, закріплюємо хомутиком до загального джгута, якщо плануєтепідключати провід до ЗХ, то заздалегідь вивод дроту, щоб потімзнову не розбирати панель.
> Все акуратно збираємо і стежимо щоб пристрій не потрапив уповітропровід.
Провід заднього ходу був знайдений і підключений в штекер запанеллю біля лівої ноги водія. (білий дріт у колодці)
Працює цікаво.
Налаштовується кількість миготінь поворотника при дотикуперемикача, досить зручно при перебудові не треба повністю включатисигнал повороту, досить просто трохи опустити або підняти івідбувається 4 миготіння (в моєму випадку)
Так само є можливість коротким натисканням на кнопку аварійноїсигналізації задіяти функцію "дякую".
< p>
При включенні заднього ходу блимає аварійка.
Є одна проблемка, поки не знаю як побороти.
На АКПП, при перемиканні з P в D, блимає 1 раз аварійка. Підкажітьяк перебороти якщо хтось знає
