Установка серця проводка ч3,1

Зарядившись "інгрідієнтами для роздумів" (пиво/цигарки) рішив домутипроводку. Пацієнтом була вибрана зелена фішка в районі кпп.Здопомогою тестера в режимі пищалки вичислив всі 5 дротів
грубий чорно/червоний — стартер від замка запалювання
синьо/зелений — лампа тиску масла приборка
синьо/білий — лампа акума приборка
чорно/жовтий і біло/чорний задній хід
В продовженні фішки на виході вже 10 дротів, які не задіяні (напевновід багатшої версії) були вдало ампутовані. І проводка яка вийшлавложена в гофру

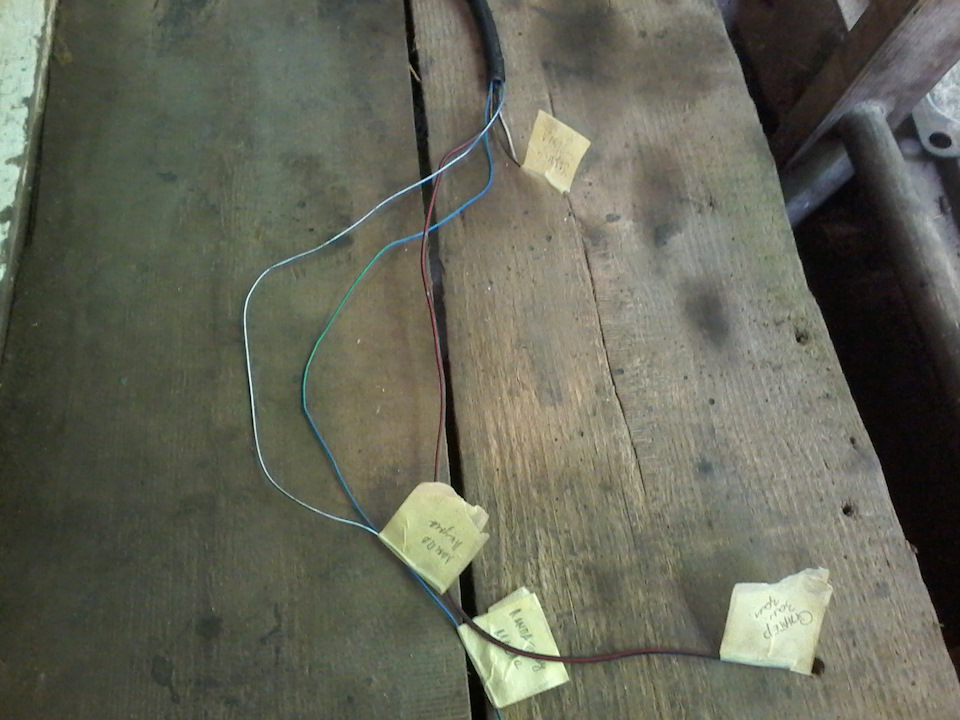

кінці всі підписані

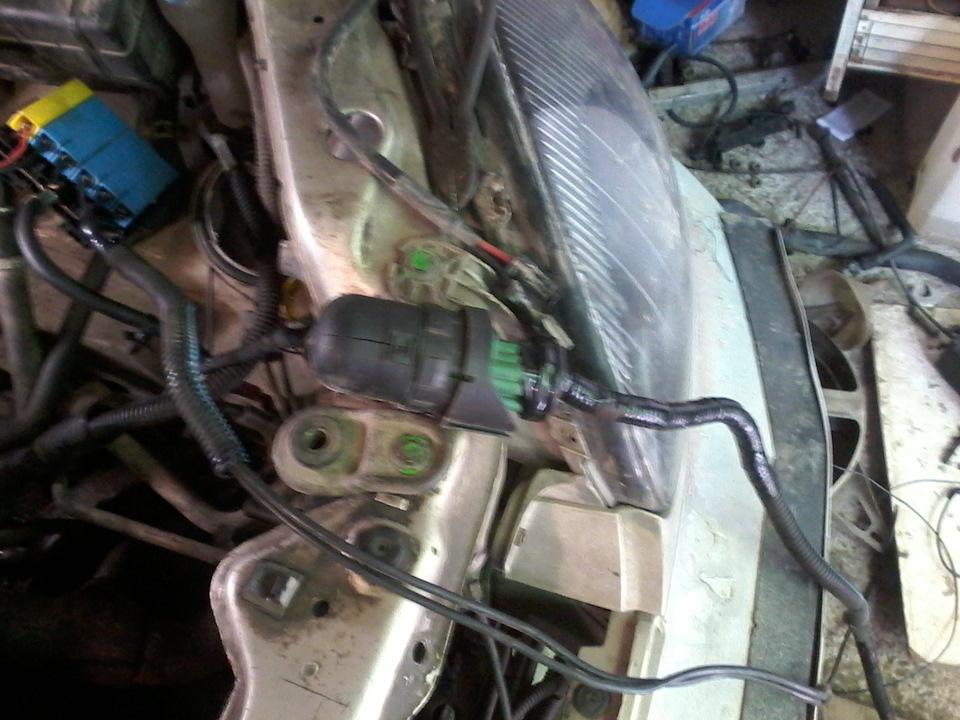

заізольована фішка з гофрою

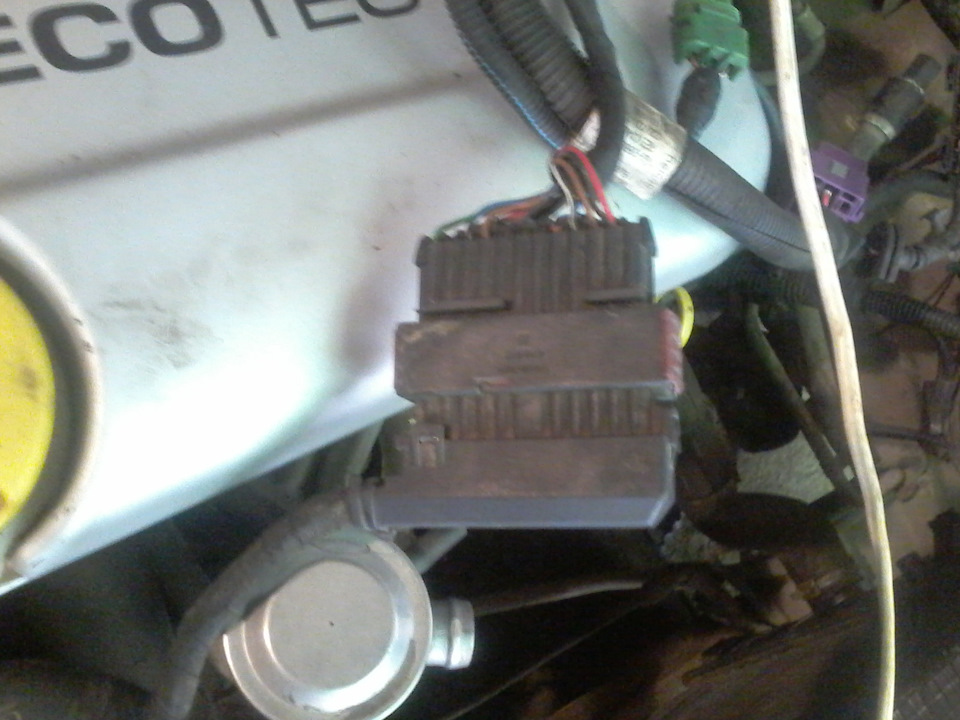

Залишилось до кінця розібратись ще з цею фішкою і тоді прокладатидроти та заводити

ось вона

далі буде…
