Трохи тюнінгу в салон своїми руками

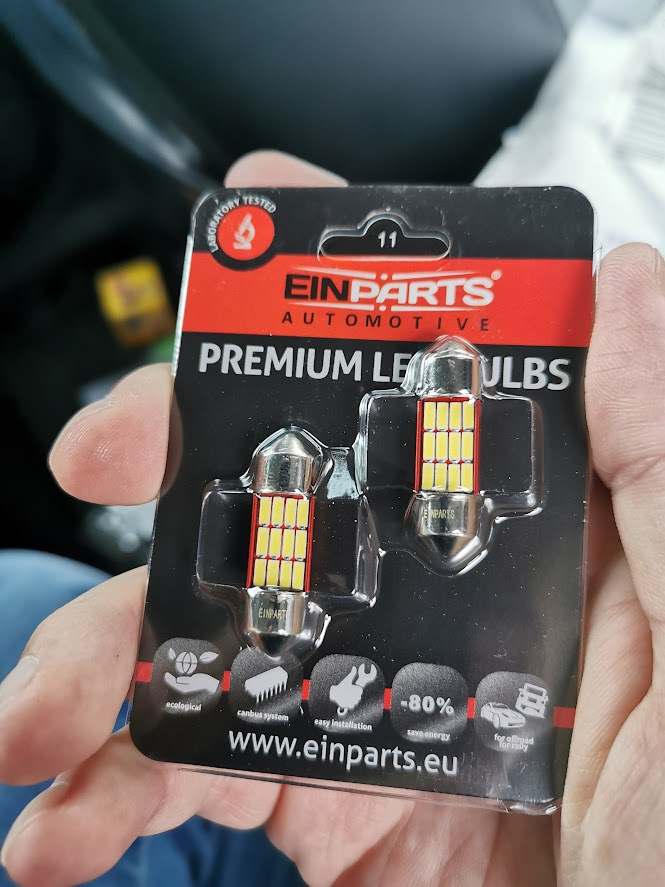

Як говориться в назві - я дійшов до впровадження своїх хотілок, якіхотів давно зробити. А тут пів дня вільних. Поки машина в тіні, іне перетворилася на грубку на сонце) Взагалі я поміняв у салонілапмочки на LED з канбас. Насправді я лампочки поміняв ще місяцідва тому, але створювати окремий пост заради лампочок - її, ось, дочекався.За цей час можу сказати що лампочки працювали в режимі -активація на відкриття дверей, і операції зі зняття/постановки зсигналізації.Працюють добре, нарікань немає, крім тоненького пискупри роботі - але чути коли я в машині один.Так що не критично.Доречі, довжина лампочок - 31 мм, довше не влізе.Так що майте наувазі при покупці собі нових LED лампочок в салон Самі лапочки C5W5W EPL204
Порівняння з Аліекспресом

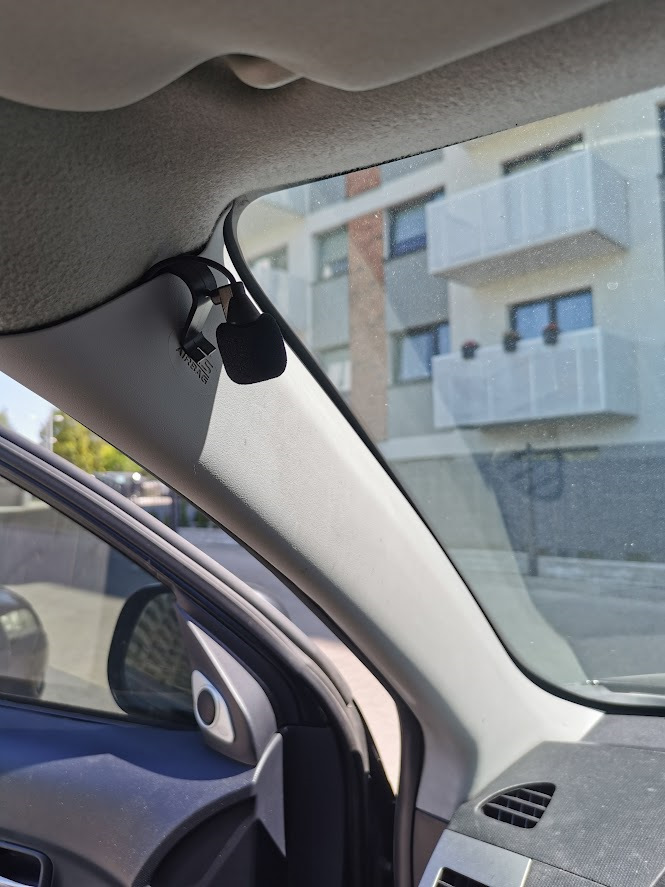

Ну, це ніби історична довідка була... А сьогодні я простяг наводійську стійку виносний мікрофон, що йшов у комплекті зTeyes.Особливо не фотографував, тому що ця дія досить просте -відклацнув пластик стійки, закріпив мікрофон, простяг кабель підпластиком і дотяг до магнітоли. Готово Поставив на стійку, бочитав, що якщо ставити по центру — в районі лампочок, нібито наштатне місце — то звук буде говно. . Поставив на стійку, підключивтелефон до машини, зателефонував дружині — каже, що якість звукувсе одно така собі. Прикро. Чекав на більше. Але нехай буде так.Огляду не заважає. Так само, з моменту покупки Teyes користуюсяAndroid Auto. По суті, це одна з основних причин покупки магнітоли.І, підключення телефону до магнітоли – через провід. Який я вивівчерез бардачок на центральну консоль – рішення як рішення. Але вономене дратувало.
Бардачок, провід і моя волохата нога

Дратувало з кількох причин:
1. Естетичним — дріт стирчить із бардачка. Мені вистачає дроти відреєстратора що запитаний від прикурювача. Але це я вирішу пізніше.А другий провід — бісить
2. Практичним – якщо треба провести маніпуляції з телефоном –довжини кабелю не вистачає для комфортної роботи. Доводитьсявідключати телефон, потім підключати назад — зайва морока
Так що давно хотів прокинути провід у підлокітник — благо у менетам з минулого року вставлений модуль з AUX і USB, відколи яборовся зі штатною MMCS і Bluetooth. AUX я тоді зробив, а USB тодіне було чого підключити. Я думав навіть купити плату зниженнявольтажу і спробувавши від прикурювача в підлокітнику провестипиталово на USB щоб заряджати телефон, але руки не дійшли. А тут -цілий Teyes.
Як ми знаємо - у комплекті з магнітолою йде перехідник з USBрозеткою - один.Але, за фактом у TEYES є виходів на три USBрозетки. Один штатний, і два окремі роз'єми для підключеннявідеореєстратора від Teyes. Але, так я своїм відеореєстратором дужезадоволений — вирішив використовувати ці виходи для підключення USBрозетки з підклокотника до магнітолі. Про розпинування USBроз'єму

D+ і D- це все ті ж DP і DN з діаграми Teyes
Озброївшись цими знаннями я спаяв провід зі штатного проводу дляроз'єму який я використовував у підлокітнику. Його довжини якразвистачало від магнітоли до підлокітника. Тому я зрізав другийроз'єм і припаяв ось такі роз'єми, які відмінно підходять на штатнупроводку Mitsubishi. Маркування не знаю. Але їх можна купити вбудь-якому магазині електроніки
І сховав роз'єми ось у таких чохликах для ізоляції Але, коли я знявмагнітолу, то побачив. Що відстань між пінами в магнітолі менша, ніж товщина стінок цих чохол. Тому їх довелося зняти, бо інакшероз'єми не можна було вставити. Та й самі роз'єми виявилися надтоширокими. Довелося підгинати.
Вийшло якось так

Так, так, згоден, треба було замість ізоленти використовуватитермоусадку. АЛЕ! на свій захист скажу — під рукою була лишеізолятора, а йти додому, сідати на роз'єм термоусадку — це булорівнозначно відкласти протяг проводу ще на незрозумілий час. Зцього зробив ось так. Закінчивши підключення до магнітолі я відразуперевірив працездатність дроту — і все працювало! Чудово! приступимо до протяжки.
Я зняв "шаблю" з боку пасажира. Вона стоїть на клямках, але требавідкрутити один шуруп під торпедою. > Другий крок — це відкрутитисам підлокітник — для цього треба просто відкрутити два болти найого дні

болтики на 10
Після цієї процедури частина центрального тунелю з підлокотником інакладкою на ручник + підсклянники з шайбою 4WD піднімається -прокидаю провід і ставлю все на місце. Підключаю USB на "штатне"місце і ставлю підлокітник назад. Тепер ніхто не скаже що вOutlander XL немає USB і це стара машина ) Після того як всі зібрав- перевіряю працездатність - все працює! І, довжини дроту, коли вінвключений в USB у підлокітнику вистачає для комфортноговикористання без відключення телефону від дроту

Ось такі покращення. Особисто я задоволений.Єдине - це те, щоустановка зовнішнього мікрофона лише злегка покращила комфорттелефонної розмови в машині. Але це перехід від ситуації коли тебеспіврозмовник взагалі не чує до "чує, але нібито можна і краще".Тож теж позитив.

Всім добра
