Маю W164 ML з Comand MCS (як нижче на фото, з екраном, щовідкидається). Задумався встановити камеру заднього виду (неоригінал). У Євро командах є роз'єм RCA, а в америк. Вінвідсутній…
Є рішення:якщо прикупити блочок Мультимедійний відеоінтерфейс(200-300$) і через нього підключити камеру… Але блочок Муль.Інтерф.по моєму VIN) і камеру я можу підключити на пряму! Але куди взагальний роз'єм подавати відео?
Фото www.benzworld.org/forums/…radio-comand-removal.html

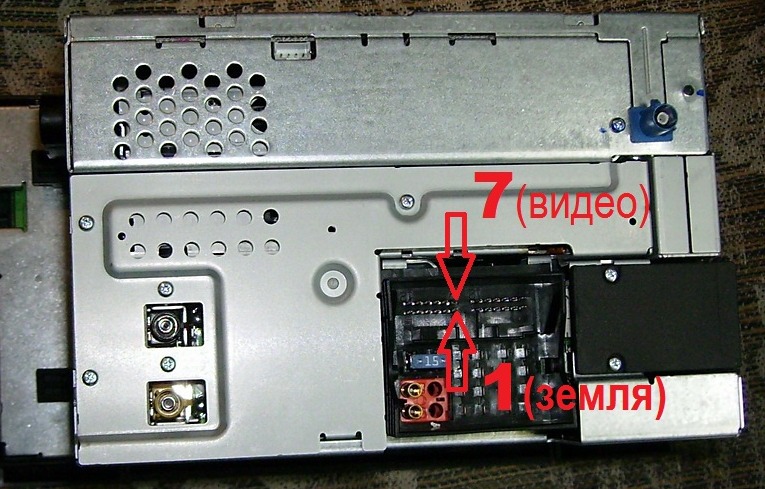

Став розбиратися до яких пін підключити відео з камери.З'ясувалосяза схемою, що до пін 1 і 7, в загальному (великому) задньомуроз'ємі.Там є номерки на пінах.
*1. Відео

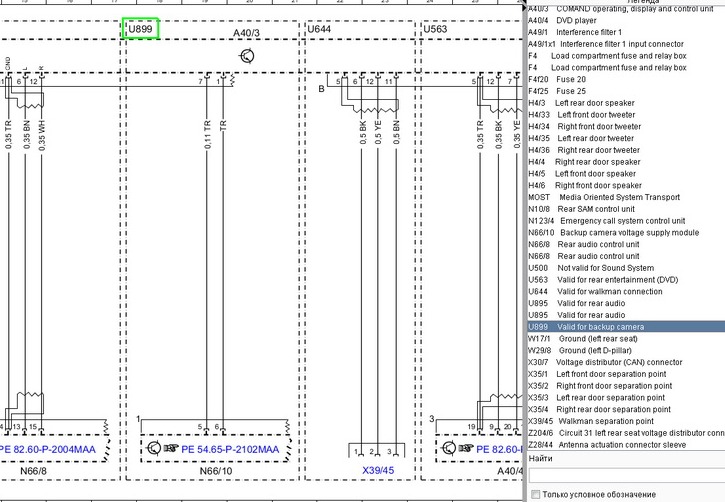

Ось номерок документа ВІС pe82.85-p-2101-97maa (фото)
Важливо Як самому перевірити за 5 хв чи є у Вас можливістьпідключення камери безпосередньо до Comand MCS Опір між пінами (1 і7) повинен бути від 70-100 ОМ. …

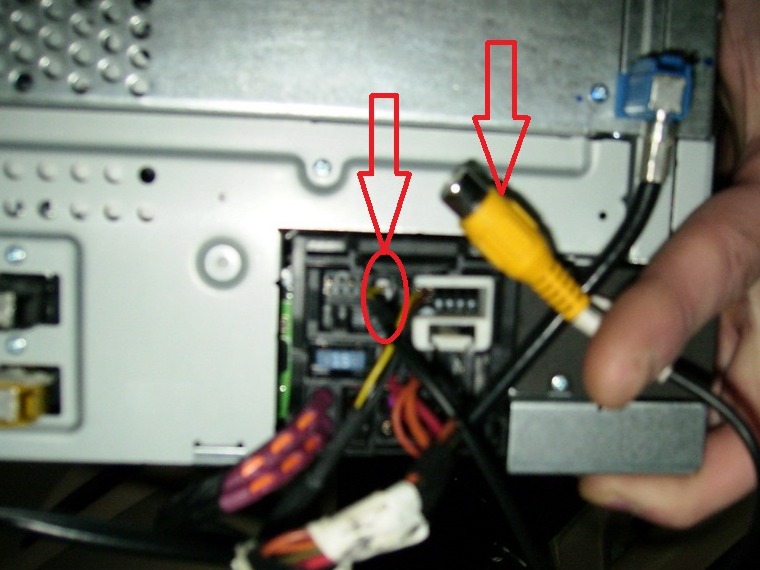

Далі… Т.К. У мене спочатку була можливість Comand підключеннякамери, то SCN кодування мені не знадобилося. Під'їхав на станцію імені Старому у команді поставили галку на функції "камера задньоговиду". Тепер при включенні задньої передачі у мене спалахувавчорний екран тобто. Команд самостійно став переходити в режимкамери (при цьому не відключаючи відтворення музики) Ну, а даліпідключаємо до цих пін роз'єм RCA і у нас з'явився відео вхід длякамери ( майже як на європейцях) та встановлюємо будь-яку камеру наВаш вибір. Вхід відео тільки NTSC (звернути увагу при виборікамери)
Важливо при підключенні живлення камери (мені підключали доживлення лампочки заднього ходу), відео передається 10-20сек.нормально потім починає мелькати. Комп'ютер тестує лампочки та даєзбій. Довелося ставити релюшку. І все!

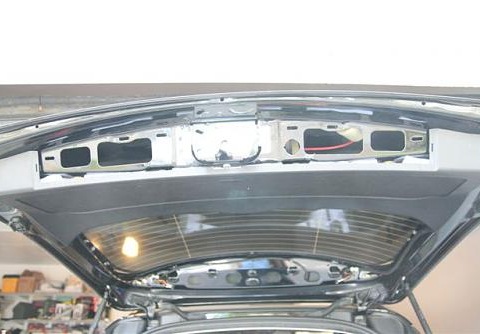

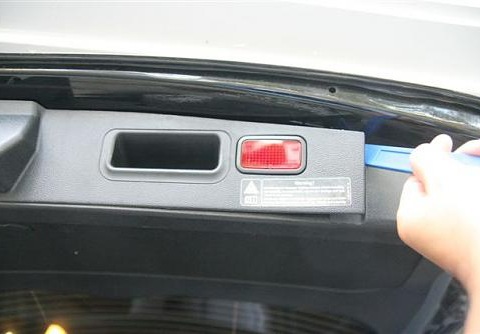

Фото не мої, але правдиві :)
Результат видно на фото. Бюджет 135$ (камера (NoName) + робота +Стар)
Коментарі20
Доброго дня. Підкажіть будь ласка що за вхід синій? У мене провід є а куди підключити на command немає.
Все супер дохідливо. Нід хелп де + де - на цій штуці в інеті не знайшов хочу підключити в 210 собі, а фішки ще не скоро прийдуть з Китаю, а перевірити хотса. Заздалегідь вдячний.
СпасибоЗрозумів
ЗдрастуйтеПодключил все як тут написано, але проблема така.Коли зварюю ключ до кінця, ставлю селектор на R камера працює але коли заважу і ставлю на R екран тільки чорний показує.від чого може це бути?
Бо заборонено дивитися відео в русі. Треба Старому кодувати.
А який штекер там треба?
Привіт. А якщо коли я вмикаю задню швидкість і з'являється чорний екран і музика глибиться, то за ідеєю камеру можна встановити? Просто до цього у мене був mcs там не було такого.
Privetstvuyu vsex izvenite za latinskiy ) Vopros u menya в тому что voopshe zadneqo не deystvuet radio vse rabotaet pereklyucayu nazad, ranse cerniy ekran qorel teper voobshe ne ceqo net.
Чудово! хочу так само! як з вини визначити чи можна підключити камеру?
А я брав із дзеркалом-монітором подібну до такої, там камера йде в рамку номера. Водозахист.У вашу камеру не потрапляє вода?
Доброго часу. Голова теж стоїть comand MCS. проміряв опір на 1 і 7 нозі, отримав 75 Ом. Думаю значить пощастило, поставив камеру, ввімкнув функцію задньої камери, при включенні R реакція з'явилася, але дива не сталося, чорний екран, картинки немає,...
Перевірити підключення камери (живлення)
Все перевірив ще раз, на камері всього те маса і + з лампи, підключав і до акуму безпосередньо.
Скинув сьогодні команд, все як у вас, тільки немає входу який на фото у верхньому правому кутку. Заміряли опір на 1 і 7 - 0, на інших теж 0 ... Це означає немає відео? Які варіанти підчепити камеру? ?
А клімат просто вичавлюється? Боюся його тягнути - щільно сидить ...
Молодець, що виклав цю інфу! Велике людське Дякую!
я теж хочу поставити камеру заднього виду, днями заїду до офіціалів подивляться чи можна в мене зробити не змінюючи жодних блоків та лампочок
Думаю можна, тільки в офіціалів тільки оригінал камери, а там цінник не гуманний
ну а що зробити іншого виходу немає, або ставити в офіціалів або ж їздити без камери тому що в лівих майстернях натворять такого, що потім все життя шкодувати
Ну Ну ... Я то приміром не шкодую ... Ти дізнайся цінник у офіціалів, а потім ... Хоча якщо грошей достатньо, чого і не поставити
