Потрібна допомога з електрики

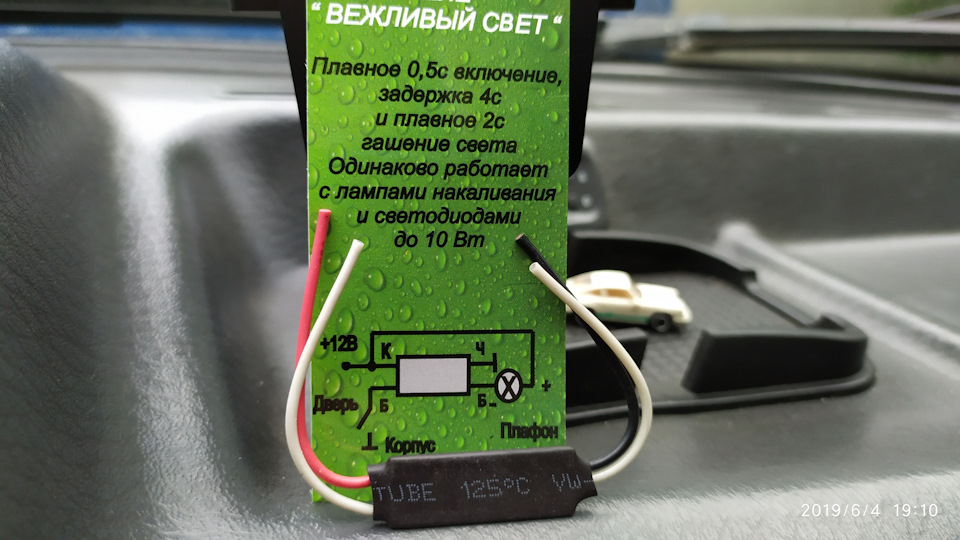

Купив собі вже давненько таку штуку як ввічливе світло і вирішив, що а ху- тут чотири дроти я і сам підключу взявся за справу. Але напрактиці моїх знань в електриці та електросхемах не вистачає зцього звертаюся за допомогою до спільноти за слушною порадою.
Якщо можна те докладно що куди з'єднувати.Заздалегідь дякую всім небайдужим! що куди підключати у мене кваліфікації не вистачає

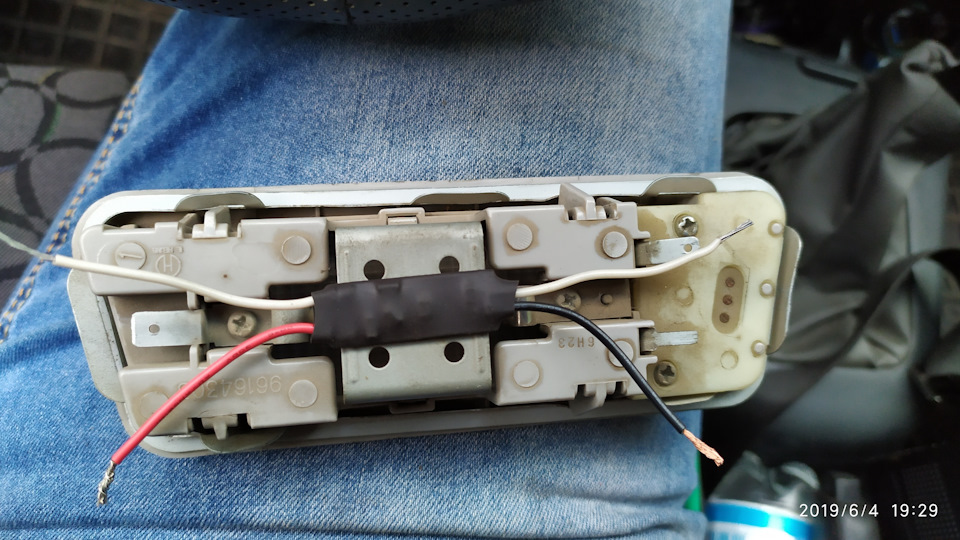

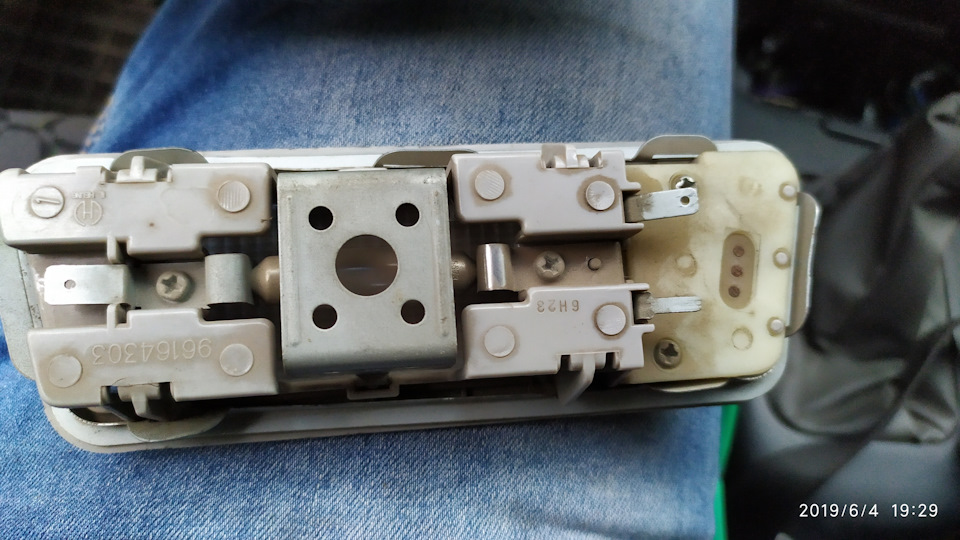

На плафоні три дроти з ліва червоний плюс правий верхній білийпостійний мінус і нижній чорний кінцевик дверей
Як це інсталювати?
Коментарі12
Так там все підписано! Кольори проводів вказані! Кухоль з хрестиком це тампа (твоє дхо)
МОЖНА ЗРОБИТИ ПРОЩЕ ВПАЯТИ КОНДЕНСАТОР І ВИЙДЕ ПЛАВНЕ Згасання
А якщо лампочка стоятиме, то тоді кондер до п...
Ну у мене діод а лампочка та до п ...
То схема ж є! Червоний садиш на постійний плюс, той, що на кінцевик білий - природно на вхід кінцевика. Чорний маса постійна. Другий білий за схемою йде на лампу. Зверніть увагу, що цей контролер ставиться в розрив штатного ланцюга. Т. е. другий біли...
Спробую так вже трохи прояснили, але знову питання з червоним зрозуміло білий один кінець на штатний провід кінцевика другий на плафоні, чорний відповід маса. Правильно зрозумів?
Другий білий безпосередньо на лампу. Лампу від'єднайте від маси плафона. За схемою лампа має масу тільки від твого контролера, так, що її потрібно прибрати від плафона (право відокрем контакт плафона від лампи, через будь-який ізолятор).
Тоді виходить що примусового вчення не буде? Тільки спрацьовування від дверей?
Дивися якщо правильно пам'ятаю, то справа тонкий контакт на кінцевик плафона з'єднаний з правим фіксатором лампи. Тобто при спрацьовуванні кінцевика, маса з нього йде на плафон і на лампу відразу природно?! Товстий контакт тато - маса постійна немає ...
Дякую, зроблю відпишуся.
Де купити цю хреновину
Чесно просто копався в інтернеті і набрав на це диво пам'ятаю щойно з Харкова
