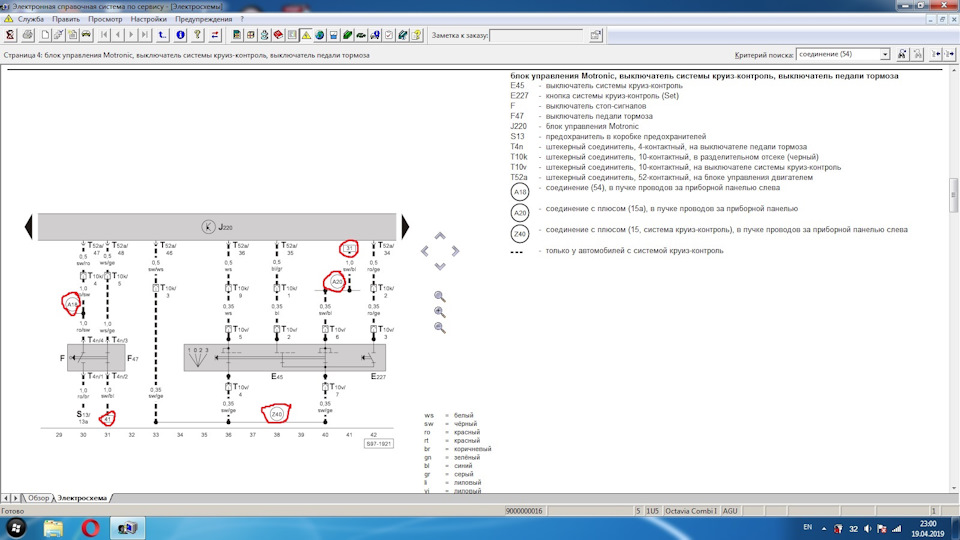

Допоможіть прочитати електорсхему з ELSA
Якщо когось цікавить навіщо мені це з моїм 1.8t AGU, непитайте! Пізніше все побачите самі!
Не можу зрозуміти куди йдуть дроти або чіпляються, ОБВЕДЕНОЧЕРВОНИМ, від ручки круїзу і жаби гальма. З'єднання з плюсом 15а, впучку проводів за панеллю приладів, що це де це 15а за панеллю?
Коментарі14
Ух ти круїз на агу?
А навіщо морочитися, якщо до перед п'ятого підключають і все?
Це напевно виявилося простіше, та й естетичніше)
Дякую за звіт, дуже знадобиться мені…
Удачі!))
Дякую))
Щось із кліматом хоче зробити
Ні. Не вгадав)
Найцікавіше, що там буде. Але явно не клімат.
Я думав термореле в салон встромити, щоб кондей сам включався вимикався за температурою салону. Але свапнув клімат))
Плюс 15 … круїз живиться від запобіжника номер 5. Чорний із синьою смугою
Хаха знайома схема... За приборкою і знаходиться. Але туди залізти геморно, простіше кинути плюс від клем під реле
Я то знайшов за що відповідають всі дроти на схемі! Мені просто цікаво, цей чорно-синій провід через запобіжник йде на плюс, але що таке на схемі 31? Як це зрозуміти? Так само на жабі гальм є 41, куди це ?
Так ти гортай всю схему, 31 і 41 це просто номери ліній для зручності ознайомлення. 31 переходить у 41 і в а20
