Scanner Delphi DS150E - Upgrade (багато тексту)

Напевно з того, що купуючи новий сканер нехай і китайський думаєшжити стане простіше, але ти потім ти розумієш що він не працює якповинен:)
> Перші думки - швидше за все справа в самому залозі сканера, алетіш себе думками, що ти просто не те робиш своїми лапками, можливопрограми глючать або ще зима в голові на вулиці. Ютуб роликів в HDякості без реєстрації і смс.Ну раз від цього нікуди не подітися -приступимо! що з більшості відео толку 0, що більше корисноїінформації у них у підписі під відео ...

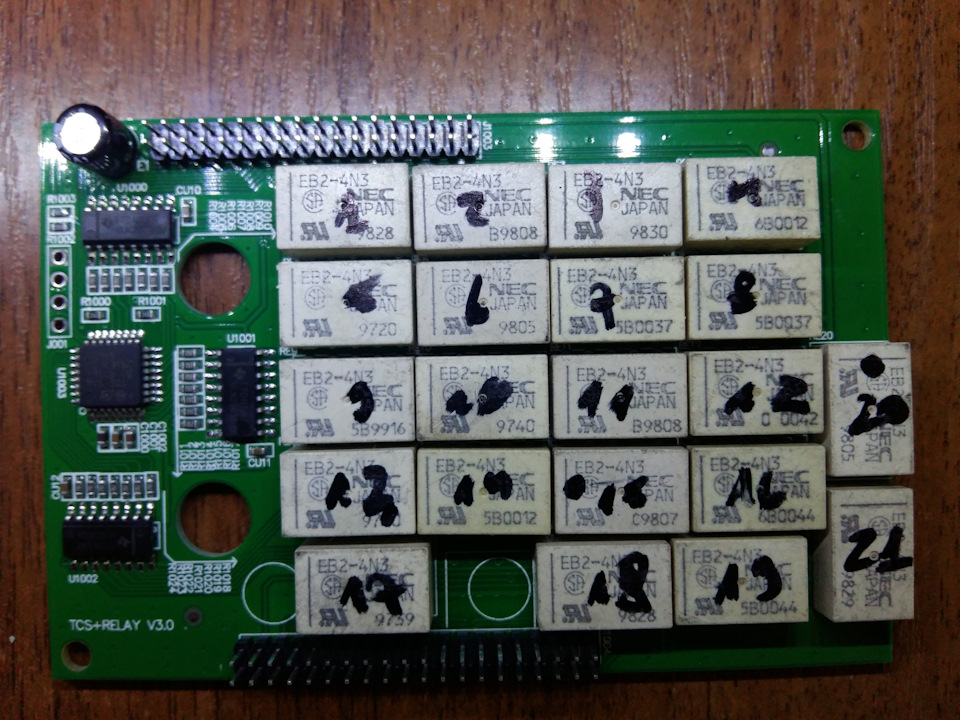

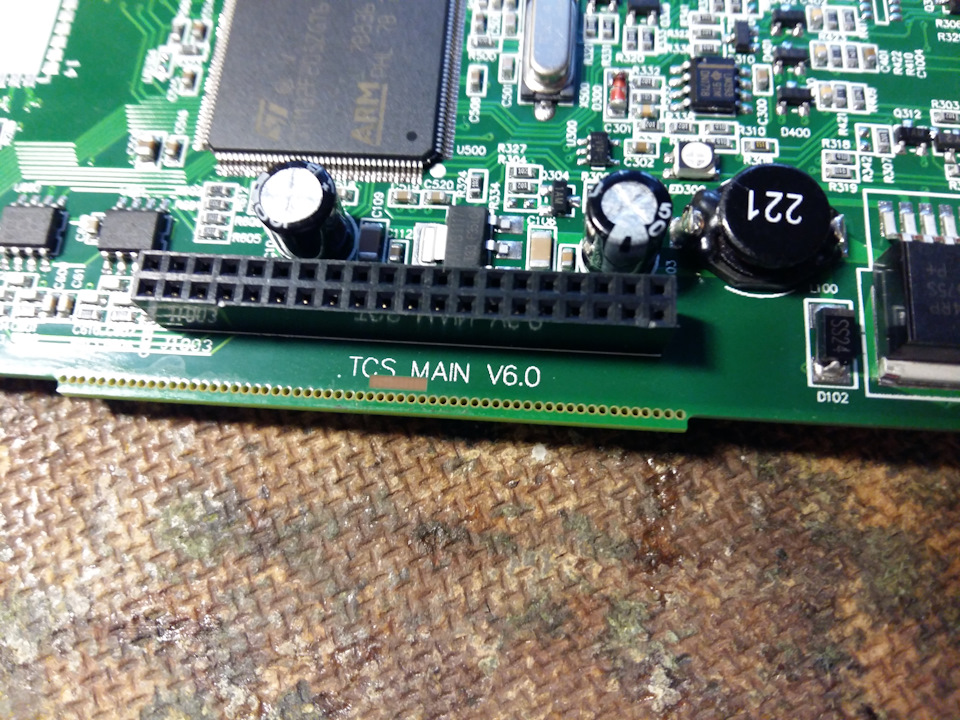

Прочісуючи форуми - інформації особливо теж чекати не довелося, алеє деякі теми де є корисна інформація, але в основному питання типу- "гей, я купив сканер делфі і че з ним робити? ". Встановивши всіможливі програми я переконався, що справа не в софті Якісь моментипрояснилися, це — 6-я версія моєї плати яка очевидність, моявиявилася з усіма оригінальними чіпами, тобто не підробками як цебуває, але родзинка в 21м реле, які повинні бути 5ти вольтові, а наділі виявилися 4х вольтові. По фотці видно що самі реле БУ і у нихдуже сумний стан корпусу, якщо колупнути корпус - то він просторозсипається, це говорить про те, що реле було схильне до високихтеплових навантажень - через що пишуть сканер сильно гріється (тобто реле 4вольта, А подається на них 5вольта, логікувловлюєте? ), але фішка ще в тому - ці реле можуть працювати, аленемає контакту. Через невідповідність напруги реле колись згоритьабо вийде з ладу, з ним піде туди ж мікросхема яка керує реле, щопотім ускладнює всю ситуацію. Сам сканер коштує в середньому 35уе, а одне реле 1.5уе, ну зрозуміло можна купити реле дешевше, але сенсу тому, що замінити 21 реле коштує як майже весь сканер:)

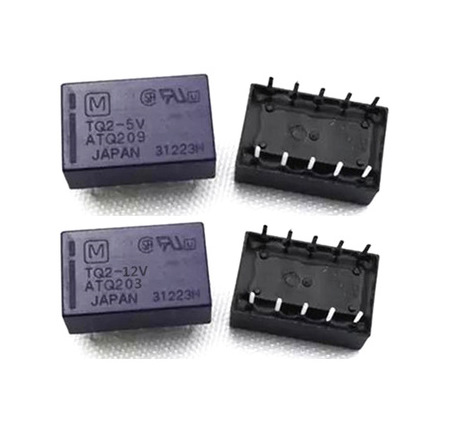

TQ2-5V — ось ті сигнальні реле, які нам потрібні

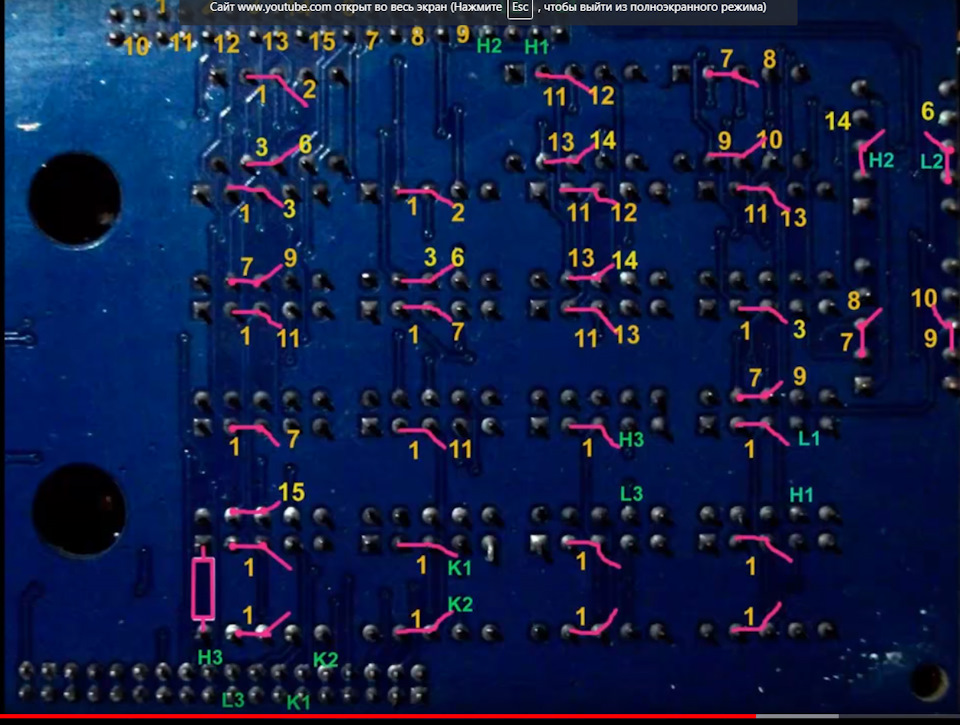

Подумавши що навіщо це все потрібно забий на це заливай бенз ікатайся що можна замінити частину реле які відповідає за K і Lлінію. На одному з відео знайшов позначки, де яке реле і за щовідповідає —

Як то так…

Окей, час діяти і їхати за геричем на Героїв Праці (радіоринок).
Загалом нам знадобиться 6 (потім виявилося що 8, а краще за все 21)реле TQ2-5V, десяток smd 3к, 4к7, 5к6 і пару діодів шоттки 1n58191 (читаємо далі навіщо).
Реле відмінно випоюються за допомогою оплетки і так само впаюютьсявикористовуючи паяльну пасту.

Запчасти на фото:C9807, U1003, R1001 p>
Чесно сказати — картиною був не дуже задоволений, все ж такивнутрішній перфекціоніст не може бачити таке колірне неподобство іще не підходяще за параметрами, але це зовсім інша історія…

З реле впоралися - молодці! Але весь соус зовсім в іншому, а саме вцьому - на більш ранніх версіях застосовували такий тюненг-

> Запчастини на фото:070514
І змінювали D700 D702 на діоди шоттки 1n58191 — Ось типу готовийрезультат з инета, не ну красиво ж?

Загалом прибирали стабілітрони і замінювали їх дільниками.
Нормальний паяльник, гарний припій прихід, тонкий і гострий пінцет, пару годин уваги і вийде цілком К - красиво! Давайте підсумуємо:-замінити D700 D702 на діоди шоттки 1n58191
- замінити R701 R708 на резистори на 2к4-3к
- замінити D701 D703 на резистори 5к6
- замінити R704, 705 та R712, 711 на резистори 4к7
- прибрати резистори R750 і R745
Фух! Вийшло? Час діяти! - Бігом у гаражі і тикати великий штекер вOBD колодку! в 2-3 рази, що дуже потішило
— так само зависає при натисканні на газ чи через час форуми? , ХА-Так!
Ну гаразд, поїхали — вау схема! шматок схеми…

Запчастини на фото:BE545
За схемою можна подивитись що ми наробили блети видно які елементими замінили.
Але до чого це все? , яка різниця що ми там випаяли або впаяли колидевайс не виконує свою функцію:(
Черної ночі, якимось дивом я потрапляю на відео яке доступне тількиза посиланням, де людина описала ще один варіант доопрацювання —методом прибрати компаратор взагалі.
Виглядає смачно, саме те, що потрібно — ну що ж виклик прийнятий! Що ми бачимо - резистори так само як дільники залишаємо 4к7 і 5к6(D701, R704), R705), на схемі не звертаємо уваги на 10к біля С702, випаюємо мікросхему і D703, R712, R711, а R750, R745 вже буливипаяні, так само трохи фантазії з діодами 1N4148…

Час тикати великий штекер до колодка OBD, саме в той день коливщухнув мороз і випало овердохуяснега!
Результат —
— сканер не гріється
— напрочуд усе працює
— і головне сканер не глючить і не зависає, працює як годинник
Бачив як до реле припаювали світлодіоди, щоб подивитися які реле вякий момент працюють, я так подумав паяти 21 світлодіод — що ще зазбочення? , новий рік вже закінчився плата хоч і зелена схожа наялинку, тому в режимі зчитування просто заміряв мультиметромнапругу на всіх реле і виявив що 2 реле вимагаю заміни (номер реле2 і 6), взагалі правильно замінити все реле на нормальні.

<
Тепер уже по нормальному заюзал програми Autocom, Delphi, WOW, виявилося, що у всіх них для мотроніка 1.3 всього — 11 пунктівданих, немає банально температури ОЖ і повітря. Помилки можнаподивитися та стерти їх. На мотроніку 1.7 близько 15-17 пунктівданих, але тієї ж температури ОЖ і повітря немає. БЕЗУЄмотронік1.3дінозавтрблін!
Головне тепер можна нормально користуватися сканером! мійайпод:(
