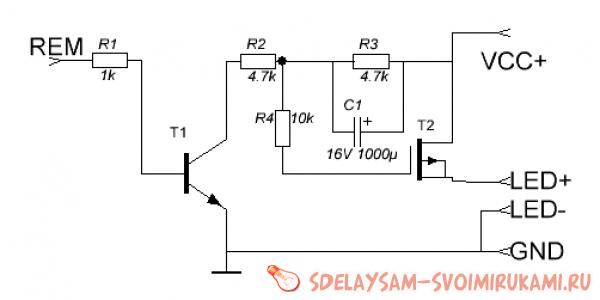

Напевно багатьом хотілося додати у своє авто щось нове, сьогодні ярозповім як зробити це без особливих витрат і технічних змін уконструкції автомобіля. Схема регулювання запуску та вимиканнянавантаження, в нашому випадку освітлювальних приладів, освітленнясалону, підсвічування приладової панелі і т. Д. Наш пристрійдозволить плавно вмикати і вимикати будь-яке з перерахованихнавантажень. Панелі, а плавне розпалювання Те ж можна сказати і проосвітлення салону та освітлювальні прилади Від слів перейдемо досправи і перед тим як почати збірку пропоную ознайомитися зісхемою:

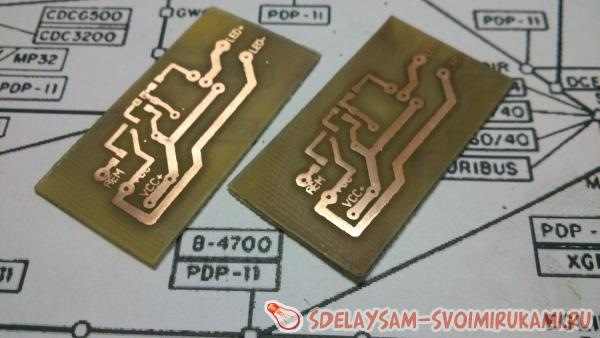

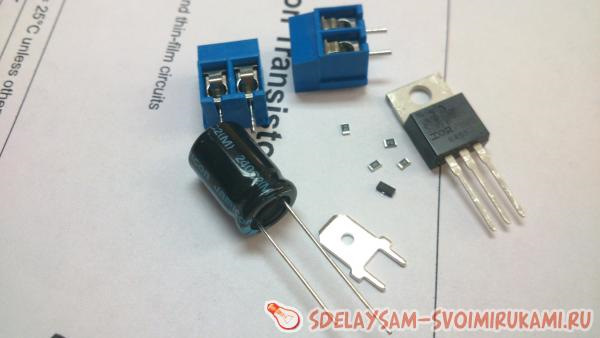

Для початку розповім про те, як вона підключається До VCC+ намнеобхідно підвести постійні 12 В від акумулятора які і будутьживити навантаження. Гаситиме освітлення. Відповідно до контактівLED+ LED- ми підключаємо наше навантаження (у моєму випадкусвітлодіоди) Як транзистор Т1 я використав BC817 (аналог КТ503В) якТ2 я взяв IRF9540S. Якщо ви захочете збільшити час розпалювання, вам необхідно збільшити номінал R2, для зменшення відповіднознизити. Для керування часом гасіння аналогічну операцію необхіднозробити з резистором R3. Тепер можна переходити до збирання. Длязменшення розмірів пристрою використовував поверхневий монтаж. Осьвесь набір елементів, які мені знадобилися:Плати були виготовленіза «ЛУТ» технологією з одностороннього оліту.

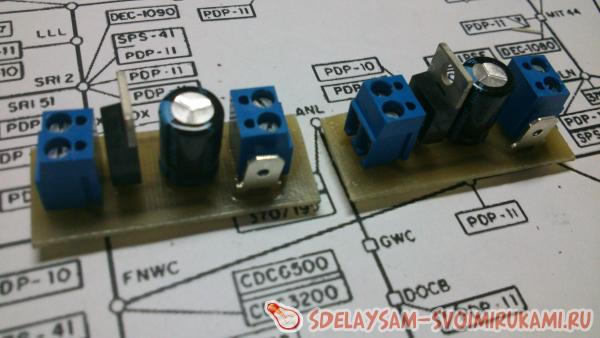

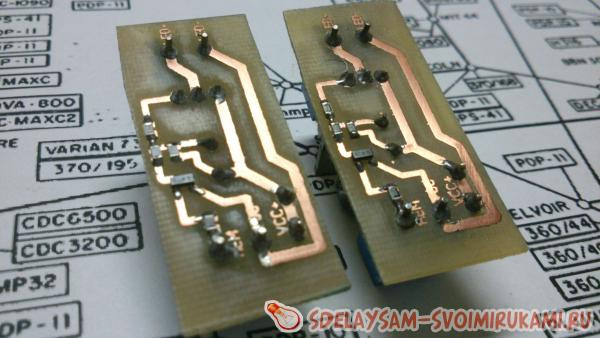

Ось такий компактний пристрій здатний додати естетичності нашомуавтомобілю ми отримали в результаті. Витрати:
1. Резистори х4
2. BC817
3. IRF9540S
4. Конденсатор
5. Клейми 21, 5
Джерело:www.sdelaysam-svoimirukam…yklyuchenie-nagruzki.html
