Сьогодні був час. Заправив дроти у роз'єм.

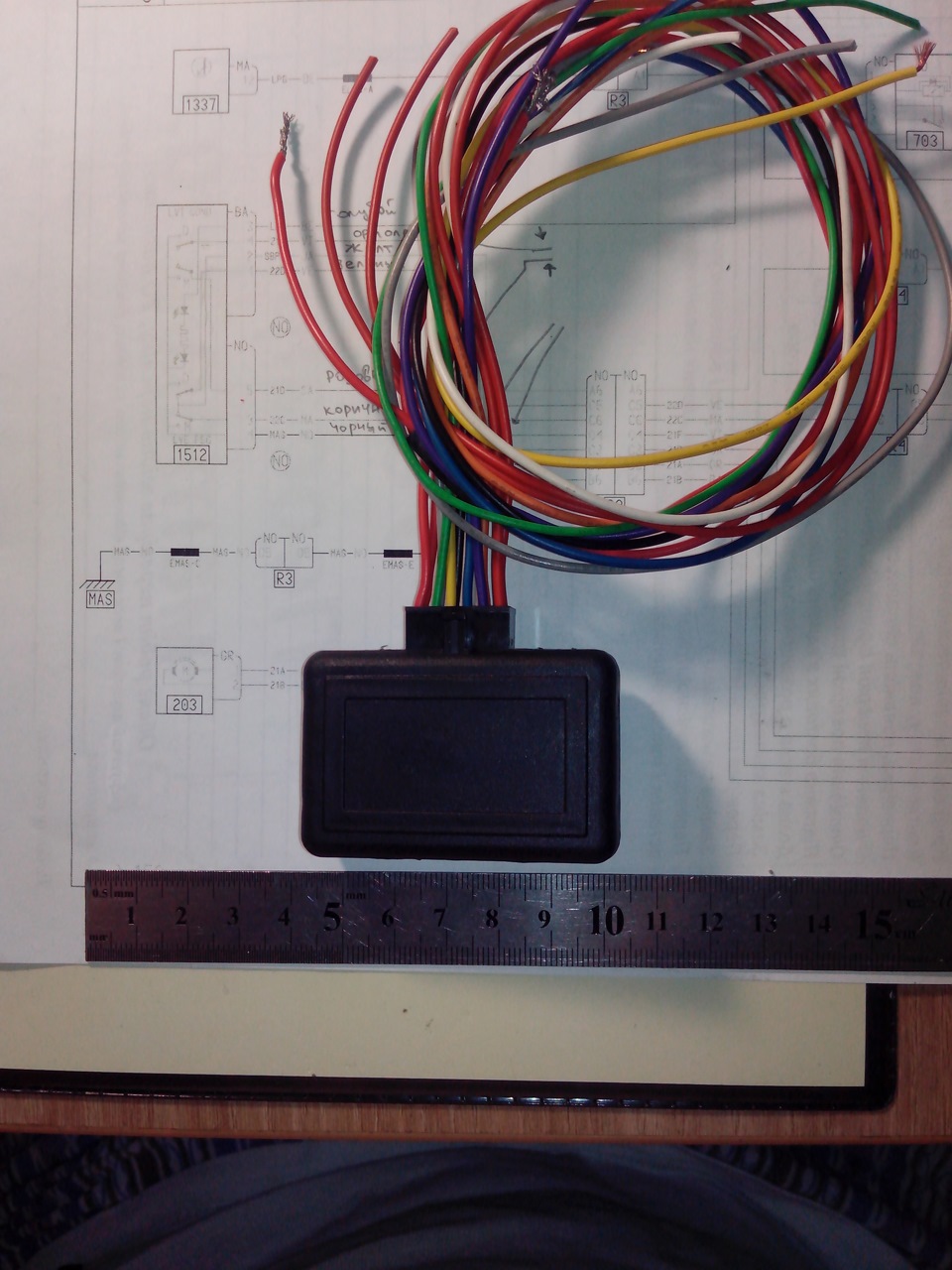

готовий контролер зі джгутом
Все ще раз перевірив на столі і відправився на установку.Установканічого особливо хитрого.Знімаємо карту дверей(2 саморізи внизу, один з торця, 2 великі в рукоятці, один в ручці черепашці).

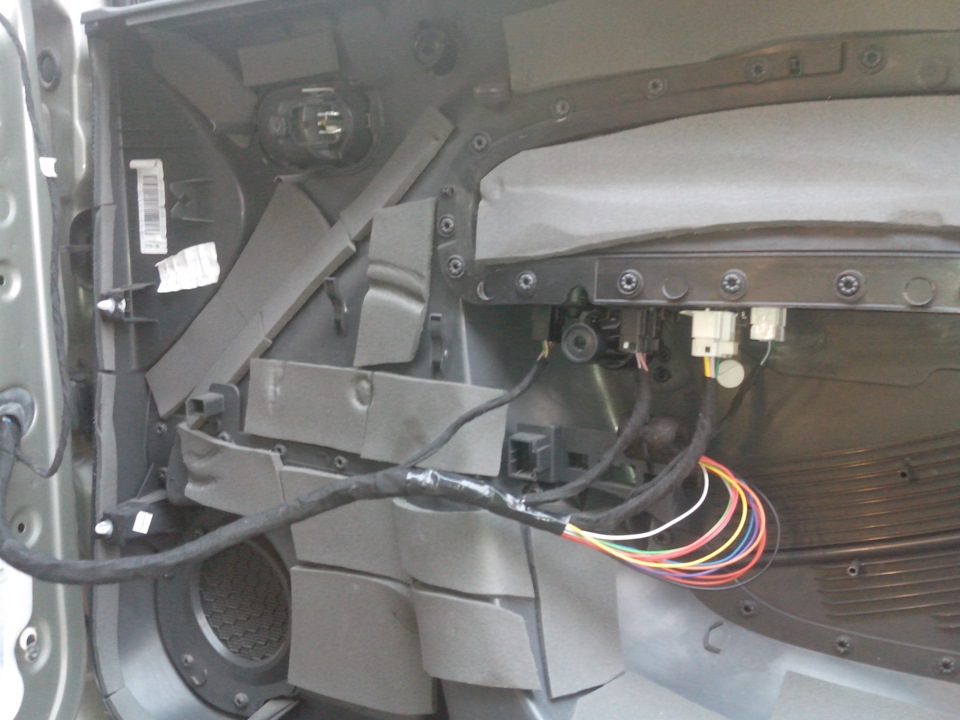

Розплітаємо косу стандартної проводки

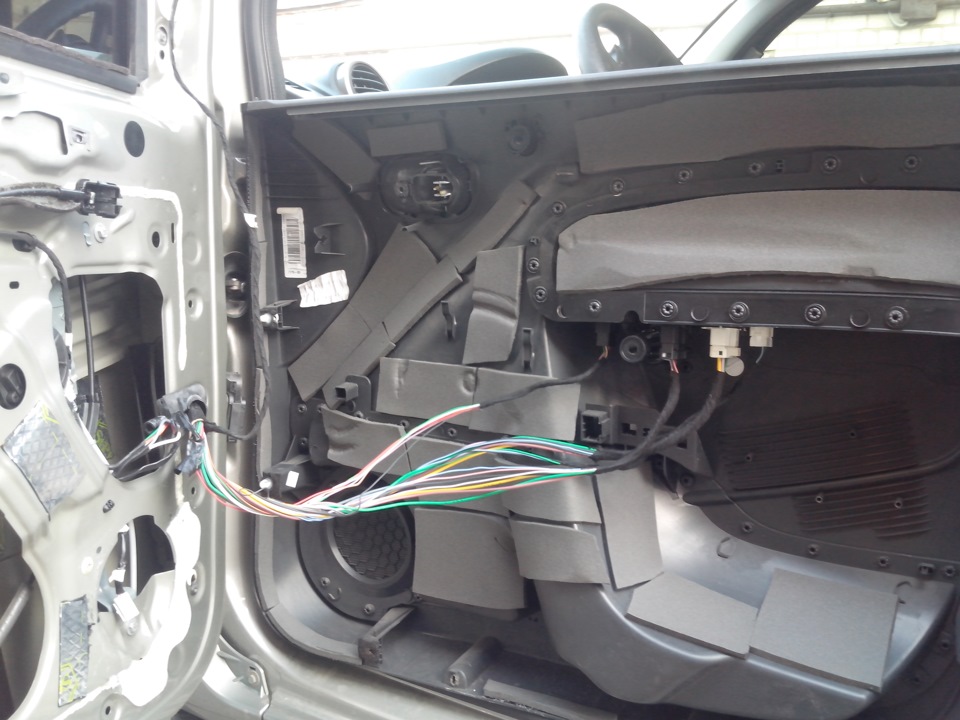

Раплетаємо косу, підпаюємо, ізолюємо, замотуємо. Є і тут на драйвіприклади.
Приклад роботи

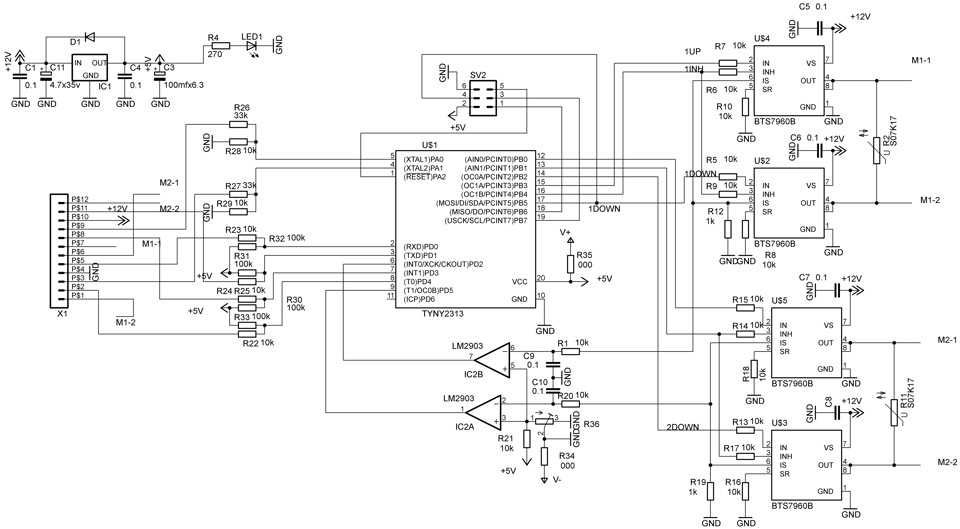

Принципова схема контролера

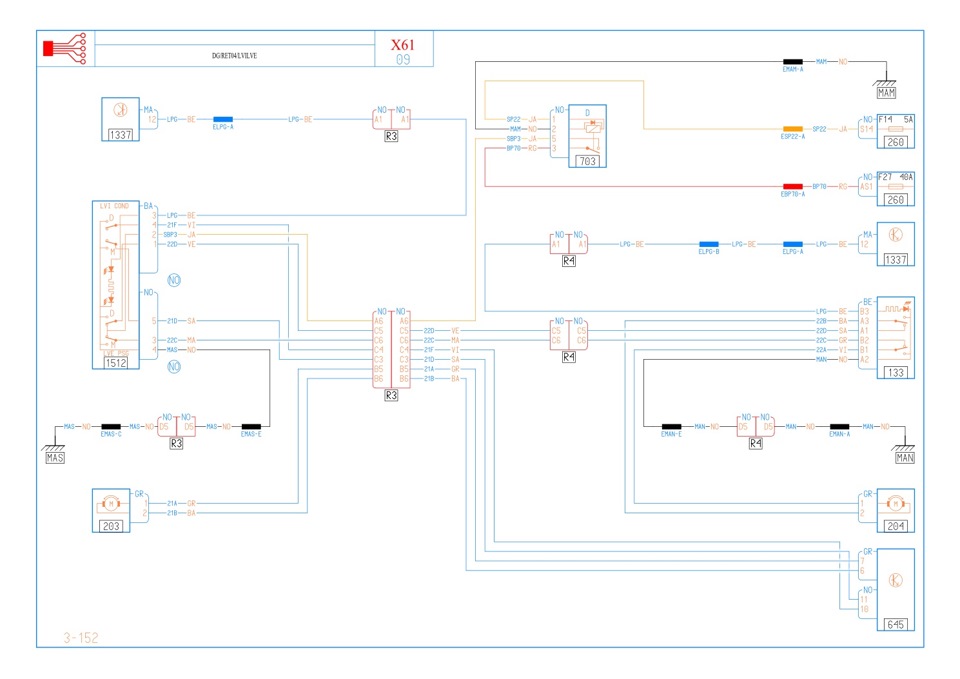

кому цікава, схема штатних ЕСП кангу передні) з імпульснимвідкриванням
Кому цікаві подробиці./>
Алгоритм роботи:
-Короткочасне натискання - зсув скла на крок.
-Довге натискання рух до упору або будь-якого натискання.
-Зупинка - При закритті зі штатного ДУ, якщо скла були відкриті востанній інтервал роботи, то закриваються по черзі. Якщо ж ні, тоспроб закриття не відбувається (економія заряду та ресурсу мотора).Штатний мотор ЕСП споживає 5-6А при русі вниз і 8-9 вгору. За упоруструм зростає до 14-16А. Повний час опускання/піднімання 3-4сек.Штатні ЕСП працюють або у другому положенні ключа або призаведеному двигуні. Так би була можливість роботи доводчика і небуло зайвого споживання після закриття машини, введений таймер 1хвилина в штатні реле(703), через які подається харчування на ЕСП (опис таймера в першій частині опису). Мінус такого рішення, склане будуть автоматично закриті скажімо через 10 хвилин після того, як ви пішли з машини. Але таке рішення було обрано з двох причин.Перше це мінімальні зміни в штатну проводку, друге це відсутністьспоживання якогось струму через 1 хвилину після вимкненнязапалювання. Та й 99% алгоритму закриття машини:приїхав-вийшов -закрив. Кому цікавий цей девайс або питання милості просимо.
