Натхнений досвідом Андрія ( 2350 ) вирішив зробити і собі такийтюнінг. З АЛІ були замовлені датчики AQM і пішов процесрозробки.

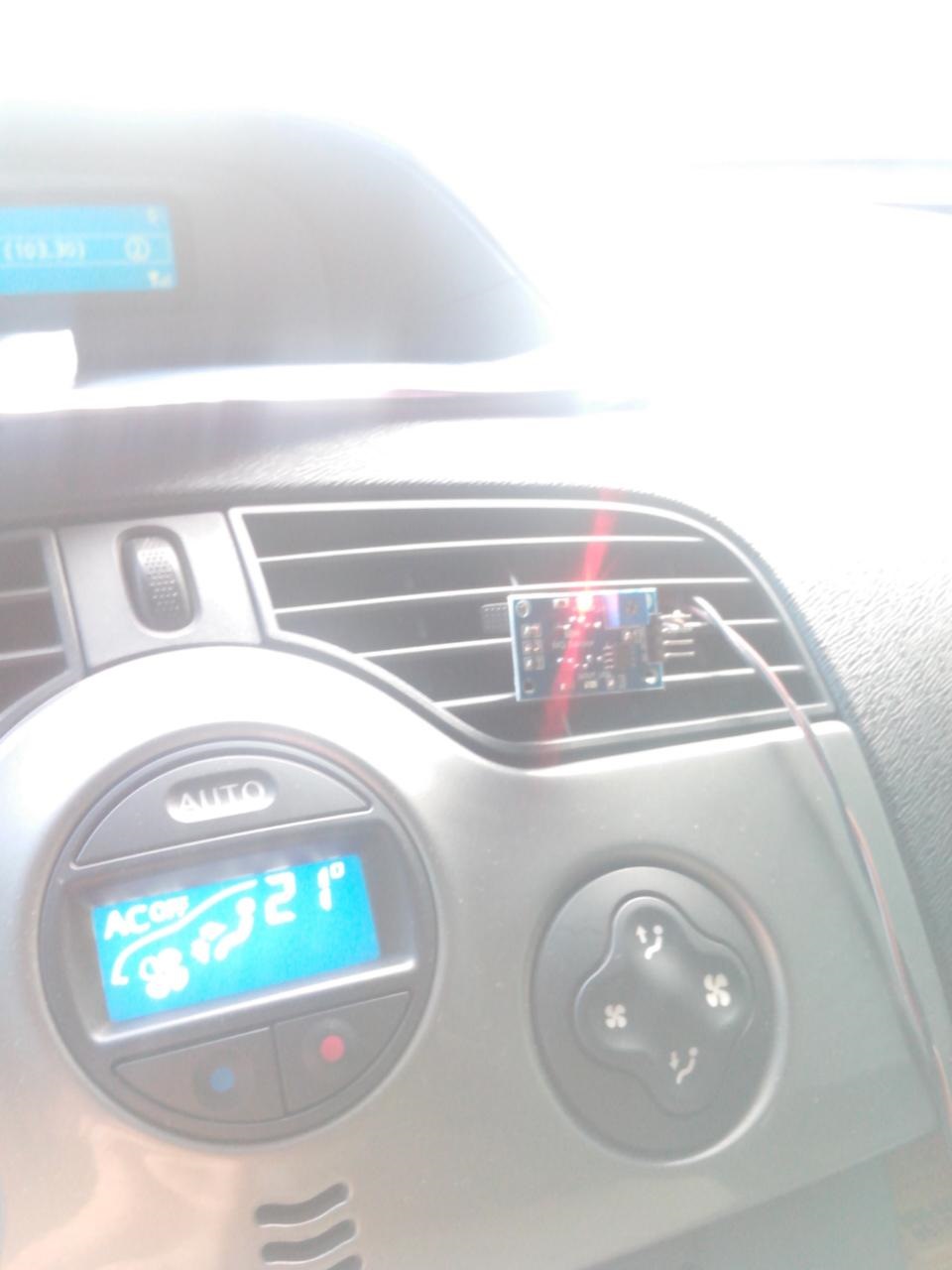

тест та налаштування датчика
Просто повторити як то не те, та й стосовно Кангу 2 не пройде Іншийклімат, інакше алгоритм Плюс до всього хотів додати функціюзакриття заслінки при включенні омивача лобового скла, як зробленона WV, з наступним відкриттям через деякий час.

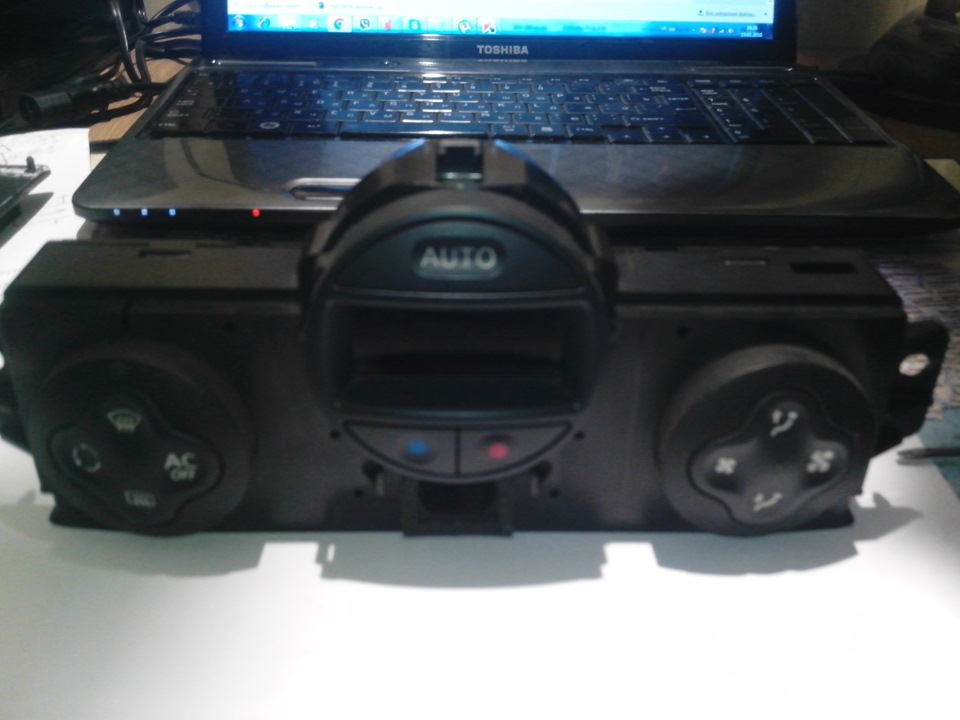

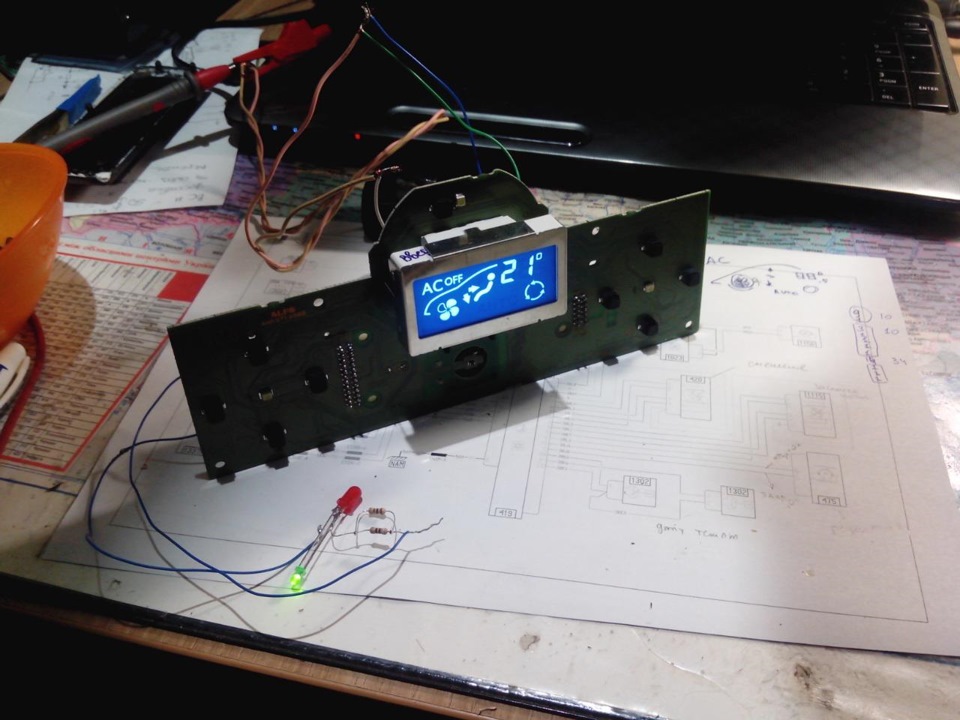

Сказано зроблено:був знятий клімат, розібраний з метою вивченняалгоритму та схемотехніки. >

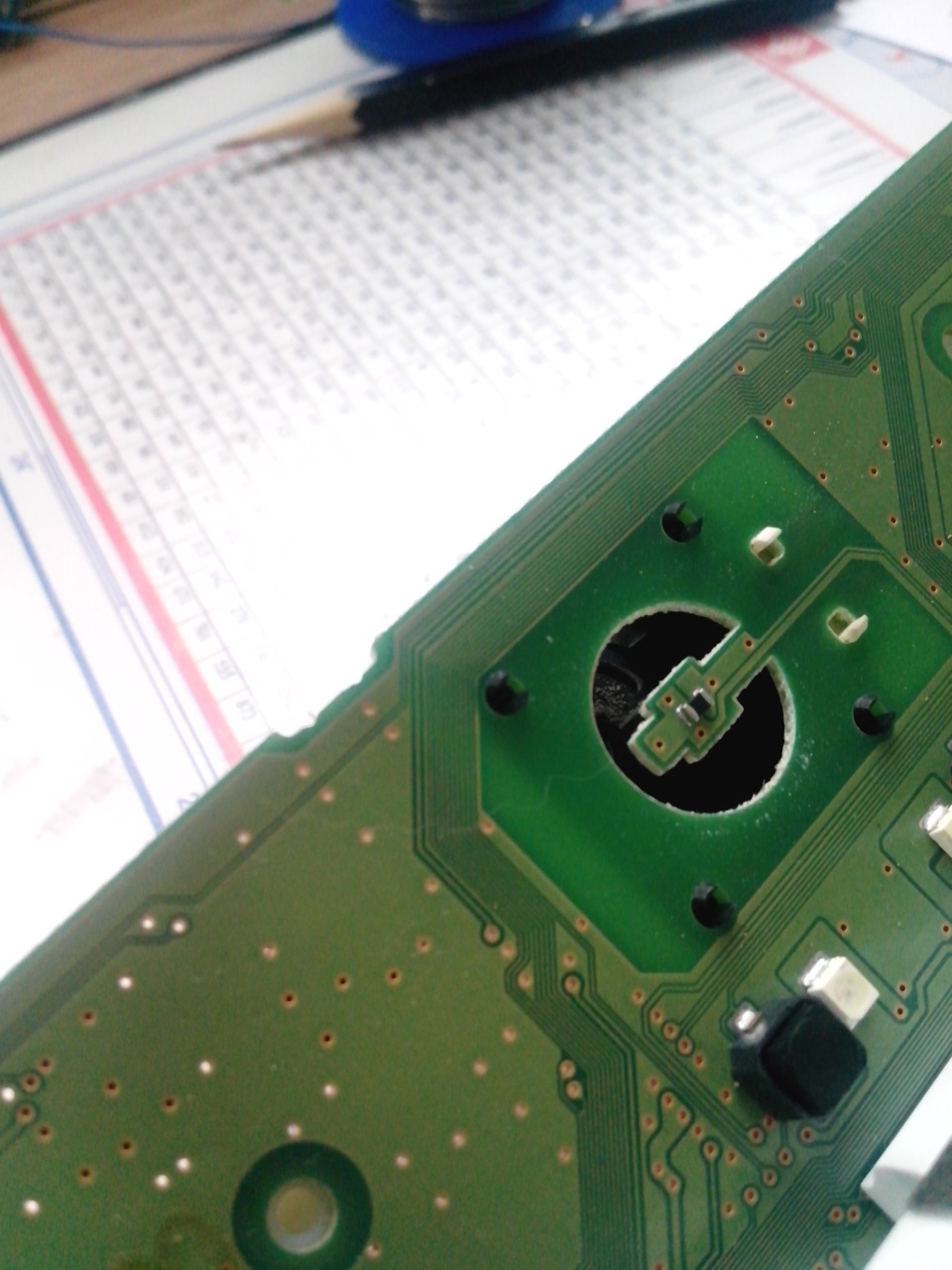

Цікавий конструктив датчика температури повітря в салоні.Так панельзнаходиться в середині салону і датчик втоплений, за датчикомпоставили такий маленький вентилятор, який проганяє через датчикповітря з салону.
датчик температури

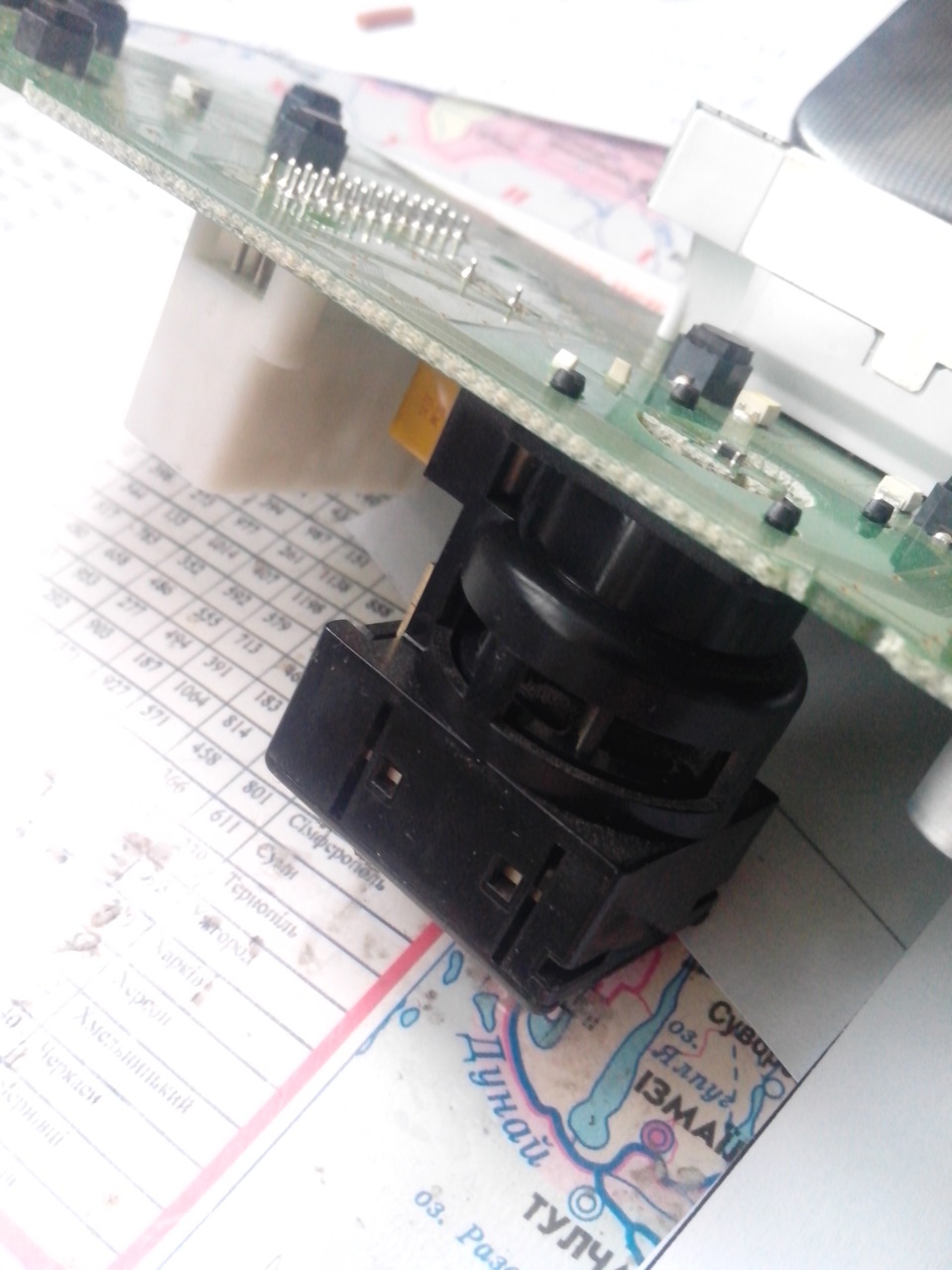

вентилятор в процесі виявився також 5 вольтовий стабілізатор зфункцією Sleep і здатністю навантаження 450мА.
Також виявлено МС драйвер заслінки
драйвер заслінки
Гугл таку мікросхему знає але даташит виявлено не був. Яквиявилося, він і не потрібен. Електроніка клімату має зворотнийзв'язок та відстежує положення включення двигуна з виходу драйвера.Вирішив і собі взяти звідси команди на закриття та відкриттязаслінки. Вихід схеми вирішив просто прикрутити до кнопкиувімкнення рециркуляції. Далі буде…
Коментарі8
Ну Ви череп))) Розумниця.
я колись робив саморобний клімат. До всмоктуючого каналу вентилятора додав невелику трубку, по якій частина салонного повітря підсмоктувалась. На її початку стояв датчик температури в салоні. Мірало правильно.
Давай давай Макс! крута тема =) реалізуєш - віддам свій блок на доопрацювання))) дана функція на Гольфі стоїть штатно. крута тема. трапиться камаз якийсь. і дихай за ним.
прикол у тому, що навіть камаз менш токсичний ніж волга або тазо-ваз. як аналізатор дешевий модуль MQ135 для Arduino.
ну добре, думаю ти доб'єш цю тему!
думаю так. днями чекай на результат
Дуже цікаво, чекаю продовження. І звичайно ж удачі!
Титанічна робота! Бажаю удачі!..
