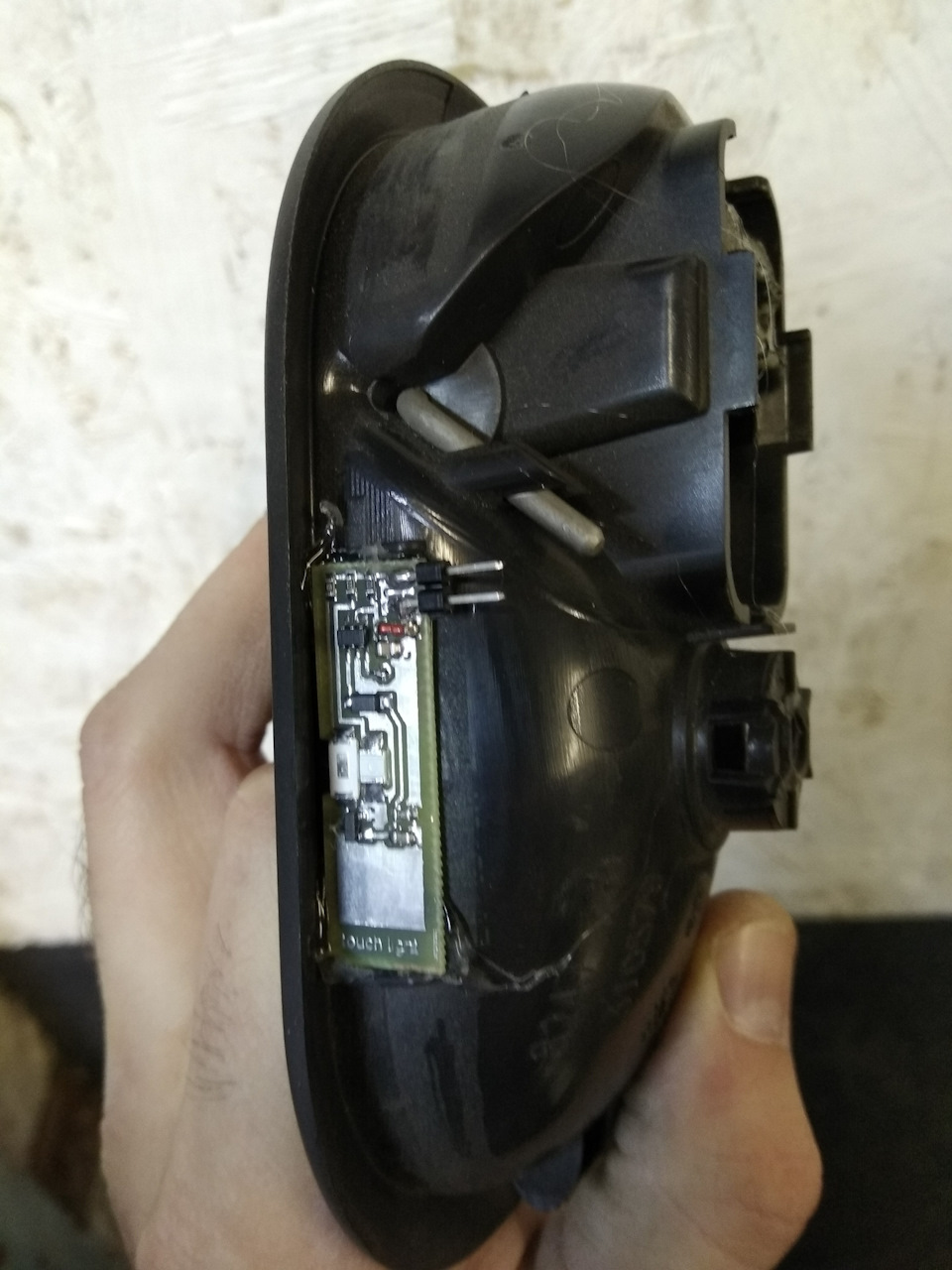

Намело снігу. Робити ввечері не було чого. Гортав драйв, побачив уодного ситроєновода сенсорне підсвічування ручок. Попросивподілитися схемою. Відмовив. Мене це не зупинило. Погуглил.Знайшов. Запилив підсвічування.<

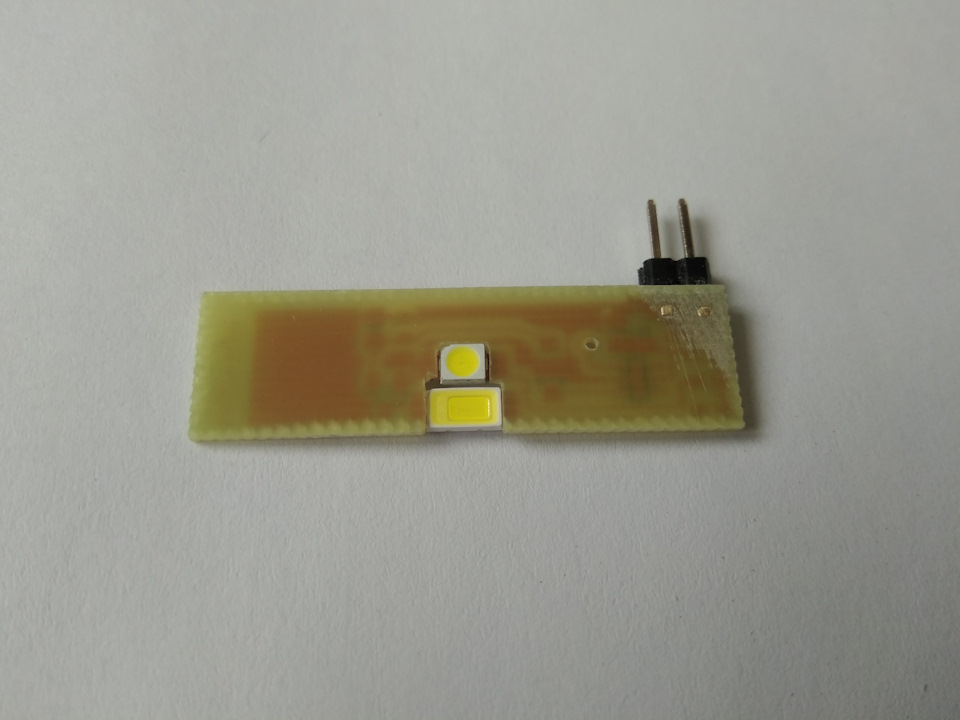

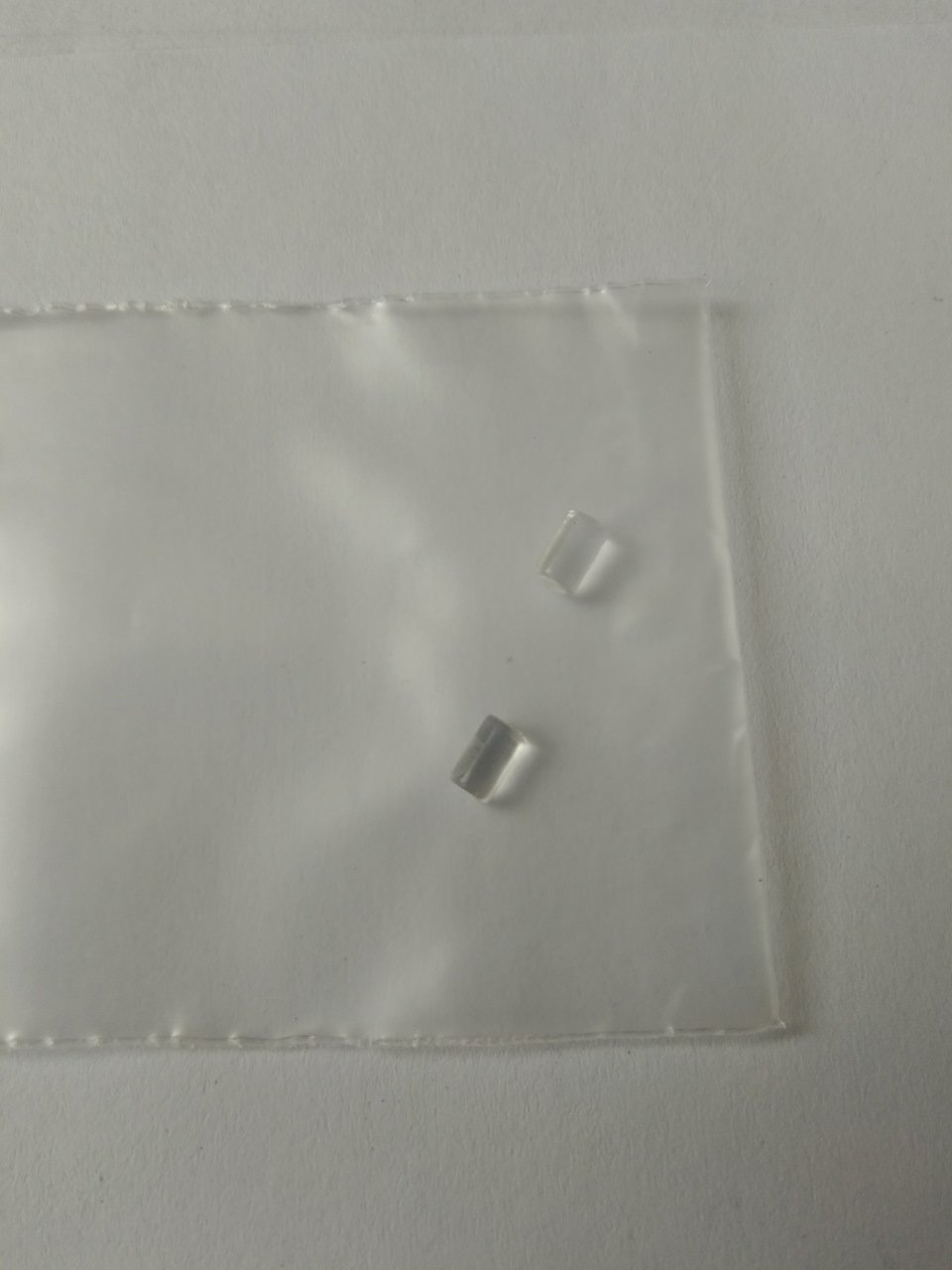

Підключив поки до ланцюга габариту.Один світлодіод рідного кольорупідсвічування (у кого жовтий, у кого білий).Це черговий.Другийосновний, яскравий.В якості світловода шматок прозорогоакрилу.Залишок від лазерного різання
Далі на відео
Коментарі20
Схемой под ЛУТ поделишься?

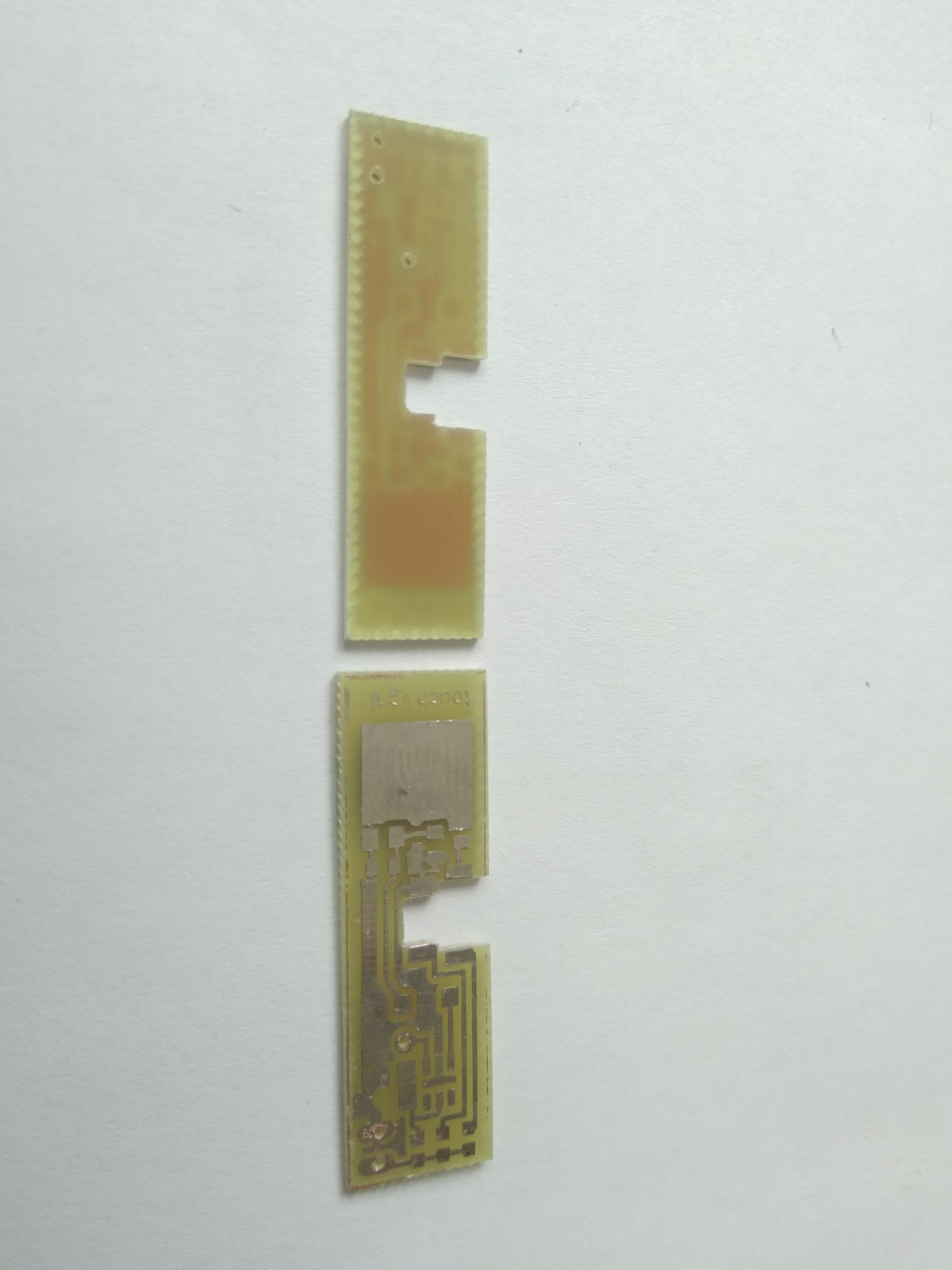

Схема под лут? Такого не знаю. Есть схема в 'ИГЛЕ'. Есть чертеж печатной платы в Игле
Откроется в Sprint-layout ? Если да, то поделись пожалуйста. И список элементов. Если конечно не жалко. хочу себе сделать
нет. лайот и игл разные программы. могу просто картинкой сбросить . а сам уже можешь подогнать. да и там элементов с десяток. самому развести пол часа
Давай попробуем
слать куда?
Мелкий светик в дежурном режиме походу подсвечивает? А 7230 (или хз как его там) уже на движение реагирует?
Все верно
Класс!
На любителя — когда взялся, ручка засиялаУ меня ЦЗ закрыт — подсветки нет, ЦЗ открыл — подсвечиваются ручки
на любителя. так на всякий случай заказал 100 заводских плат. ждемс.она сияет немного раньше чем когда берешься. когда руку протягиваешь к ручке. да и свечение во время движения немного отвлекает. не знаю чего на видео так видно. от расположения анте...
Движение начал — ЦЗ закрылся — ручки потухли — не чего не отвлекает. Приехал — открыл ЦЗ — подсветка засияла видно где ручка.Если чел первый раз в авто он не знает куда подносить руку
у каждого свои карандаши… такие же блоки планируются в подсветку ниш и полок…
о а схему можно? что за микросхемка стоит?

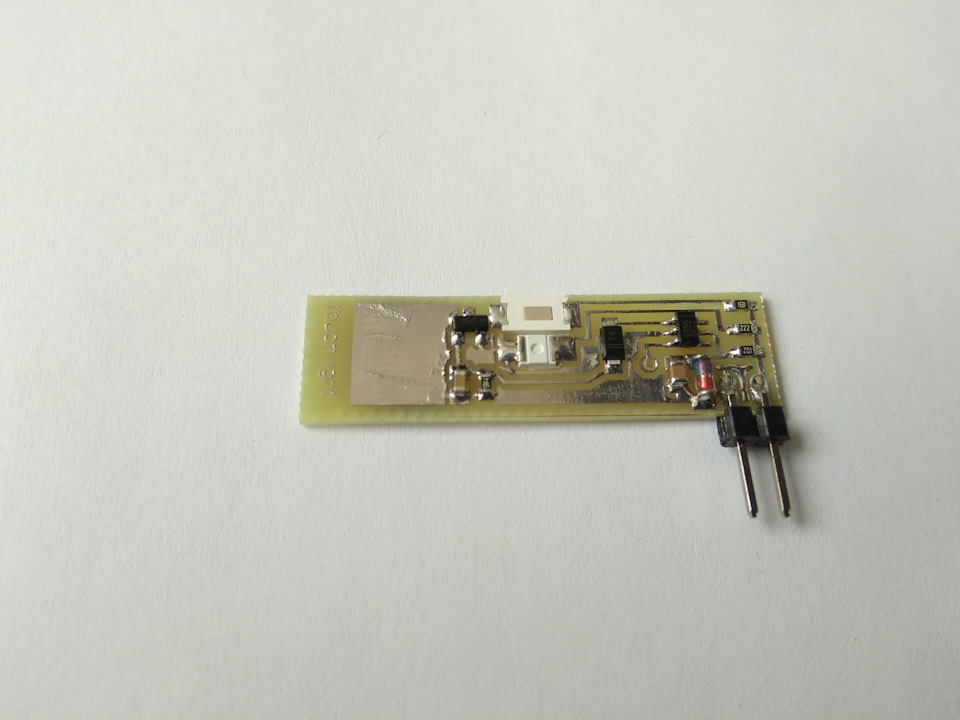

ttp-223. схема с даташита. управление полевиком
а дежурный просто с габаритами включается и горит постоянно ак я понимаю? На али 2 доллара за ведро похоже проще купить — ru.aliexpress.com/item/10…8&ws_ab_test=searchweb0_0, searchweb201602_4_10152_10151_10065_10344_10068_10342_10343_10340_10341_105...
Кому как. Там управления диодом нет. Да и нужно конкретно под конфигурацию ручки
афигеть, класс!
Класняк!
Ідея то класна але вся суть підсвічування ручки в тому щоб вона підсвічувалася до того, як її знайти а не після як в неї пальці вставити!
