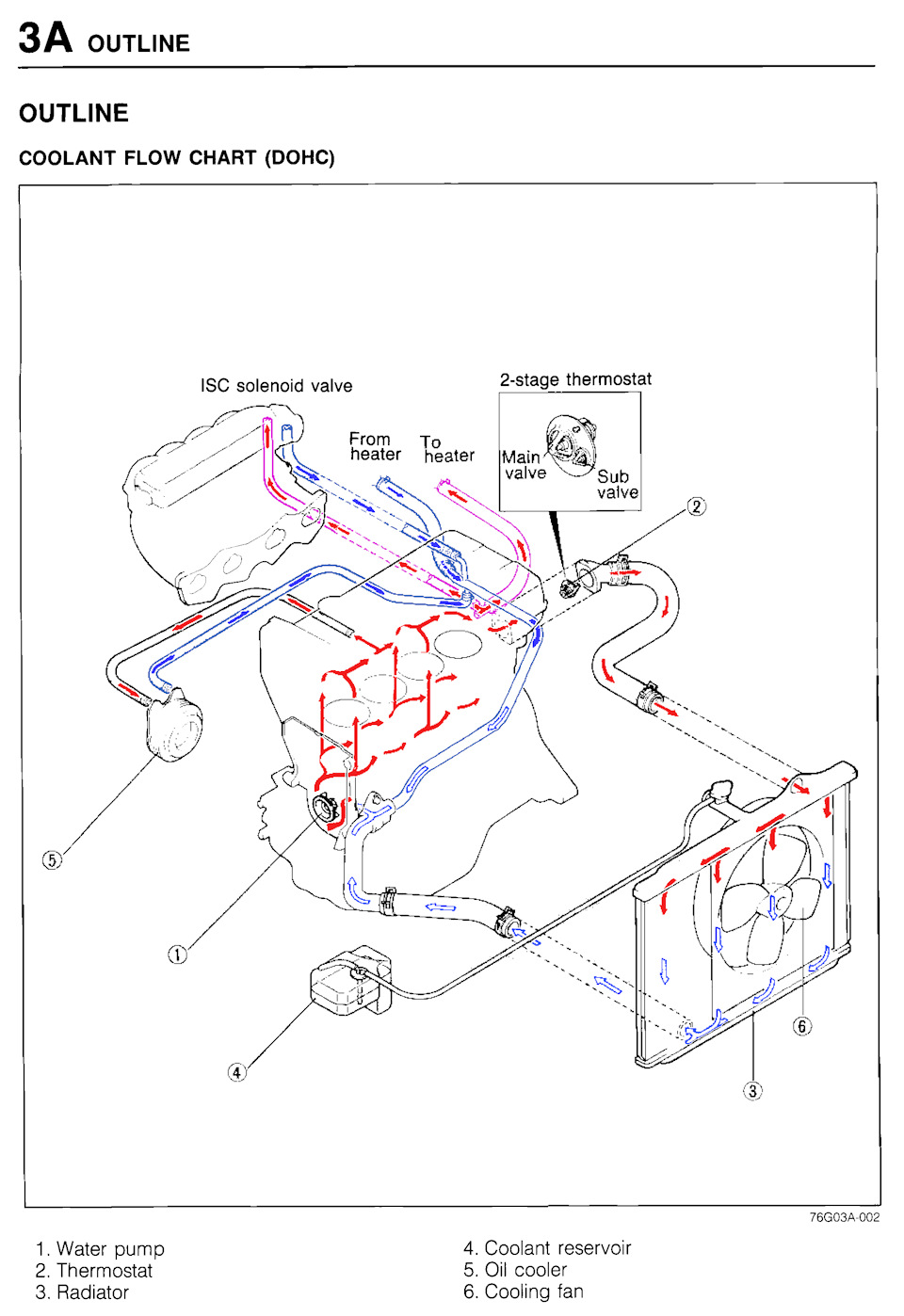

Вирішив небагато спростити собі та іншим життя, помалював годинку, ось що вийшло:
Система охолодження FE3N у кольорі

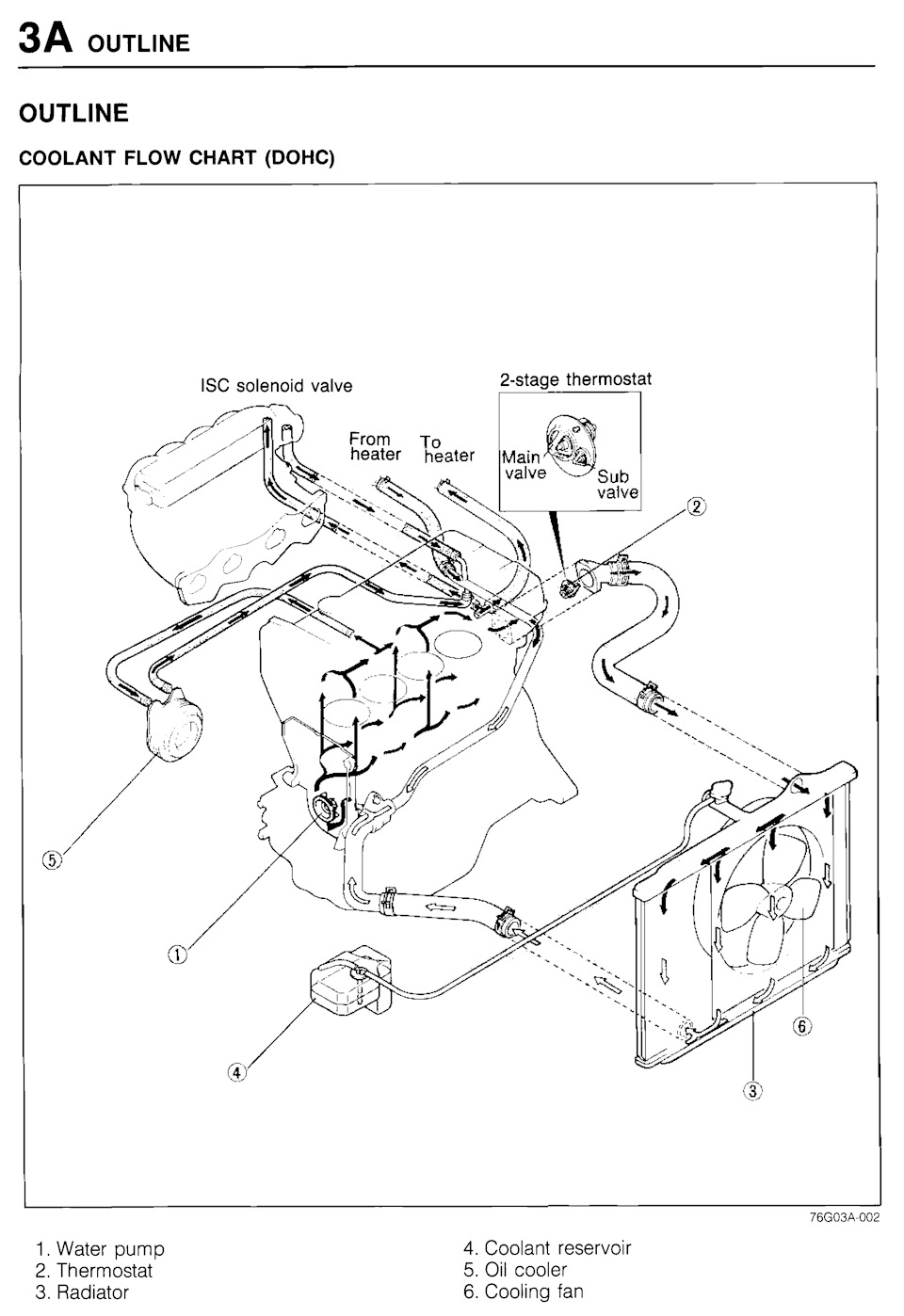

А ось оригінал:
У великійякості:drive.google.com/open? id=…XkArqPNeaJolayiYTGEMXp-fg
Система охолодження FE3N у кольорі
Планую модифікацію системи охолодження, щоб зрозуміти як працюєСТОК, знайшов картинку у воркшопі, і хвилин 15 розбирався що звідкиі куди, по скільки ЧБ картинка це було вирви- очі . br/>
Вирішив небагато спростити собі та іншим життя, помалював годинку, ось що вийшло:
Система охолодження FE3N у кольорі
А ось оригінал:
Вирішив небагато спростити собі та іншим життя, помалював годинку, ось що вийшло:
Система охолодження FE3N у кольорі
А ось оригінал:
Коментарі5
А який антифриз в цей мотор треба ато я ніде знайти інформації не можу не по маслу ні по антифризу
5 деталь - теплообмінник, охолоджує масло, з нього блакитна точно не може текти. Холодна - порожні стрілочки, решта - різного ступеня гаряча.
А ти прослідкуй далі, воно з теплообмінника, пічки та підігріву соленоїда виходять а далі йдуть по трубці і через 20 сантиметрів раптово перетворюються з порожніми стрілочками)) За 20-30см у тпубці, судячи з оригінальних доків, вона перетворилася на ...
А, і так, для охолодження масла часто використовують радіатори, а це зворотний процес, він підігріває масло, для зими зроблено, але і в разі перегріву масла то вже й остуджує його, але не головна функціяТак само і ридатор і підігрів соленоїда, маєтьс...
Хм, точно, поквапився я з висновками. Мудрено, але схоже правильно! Могли б і мануал написати детальніше, розписали б для температури навколишньої в 20 градусів температуру рідини в різних ділянках, було б зрозуміліше
