Встановлення Starline A93 своїми руками

Пост довгий ))))
є інженером СТО, я не електрик і раніше авто-сигналізації ніколи невстановлював, все, що я опишу, було зроблено на свій страх і ризик.самостійним шляхом, напевно тому, що я ІТішник, а мій дід бувелектриком високовольтником)))

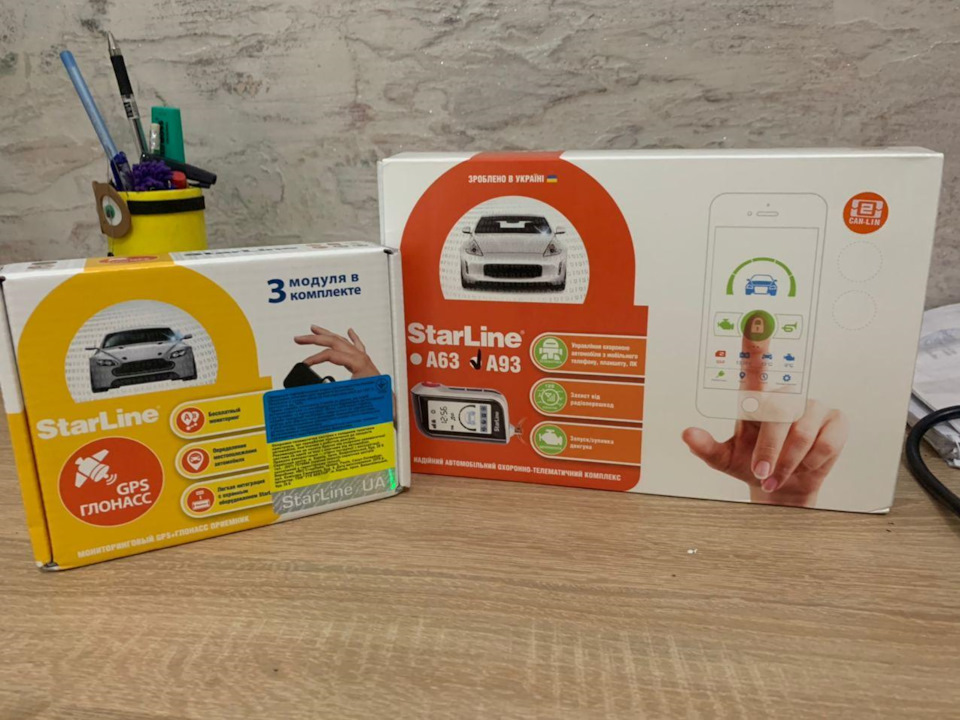

От такий набір придбав.

Давно захотів встановити сигналізацію з автозапуском( я мерзляклюблю тепло), GPS і керуванням з телефону, відразу обмовлюся -Сигналізація не захищає вас від викрадення або протиправних дій, вона покликана зменшити такий вплив і збільшити час викрадення…

> Вибирав між A93 і A96 і не особливо зрозумів навіщопереплачувати за A96.Від ідеї всяких блютуз міток відмовився черезте, що не подобаються мені вони Люблю класичний брелок + телефонудостатньо.
Отже почнемо опис процесу встановлення. (спробую коротко якможна).
Який інструмент необхідний для встановлення:
1. Мультиметр

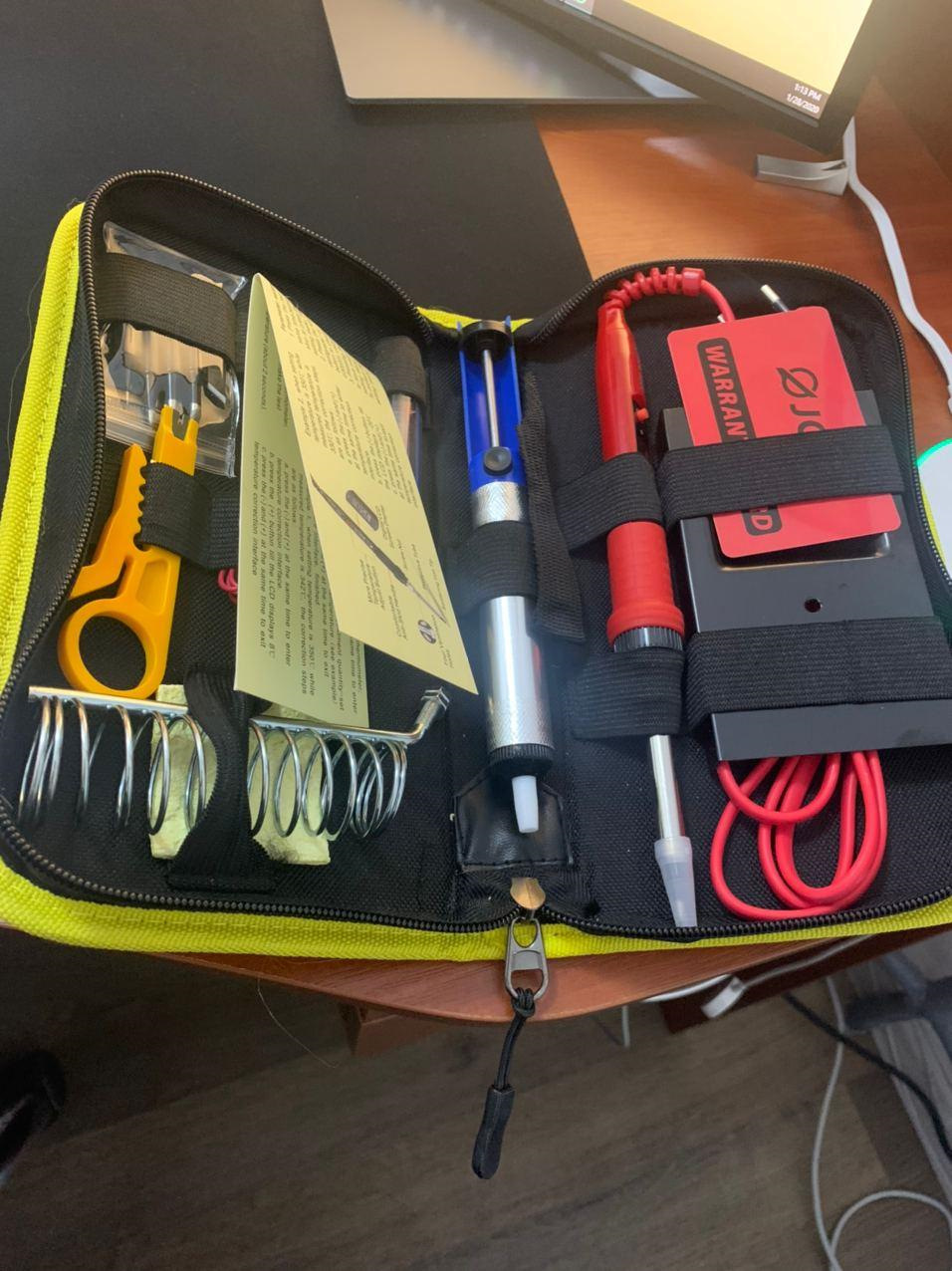

2. Паяльник із припоєм ПОС-60 та Активним НЕ КИСЛОТНИМ флюсом.

У мене такий, купив на алі з регулятором температури та потрібнимидопками

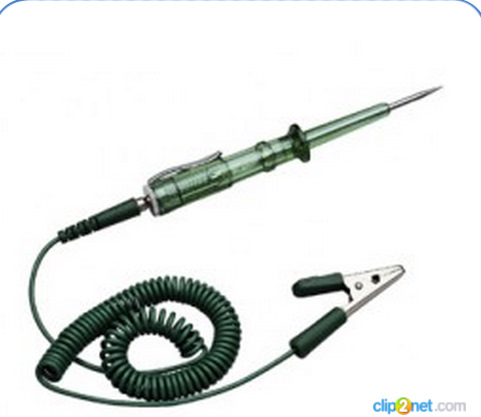

3. Індикатор

Індикатор Приблизно такий. Ціна - 2 долари

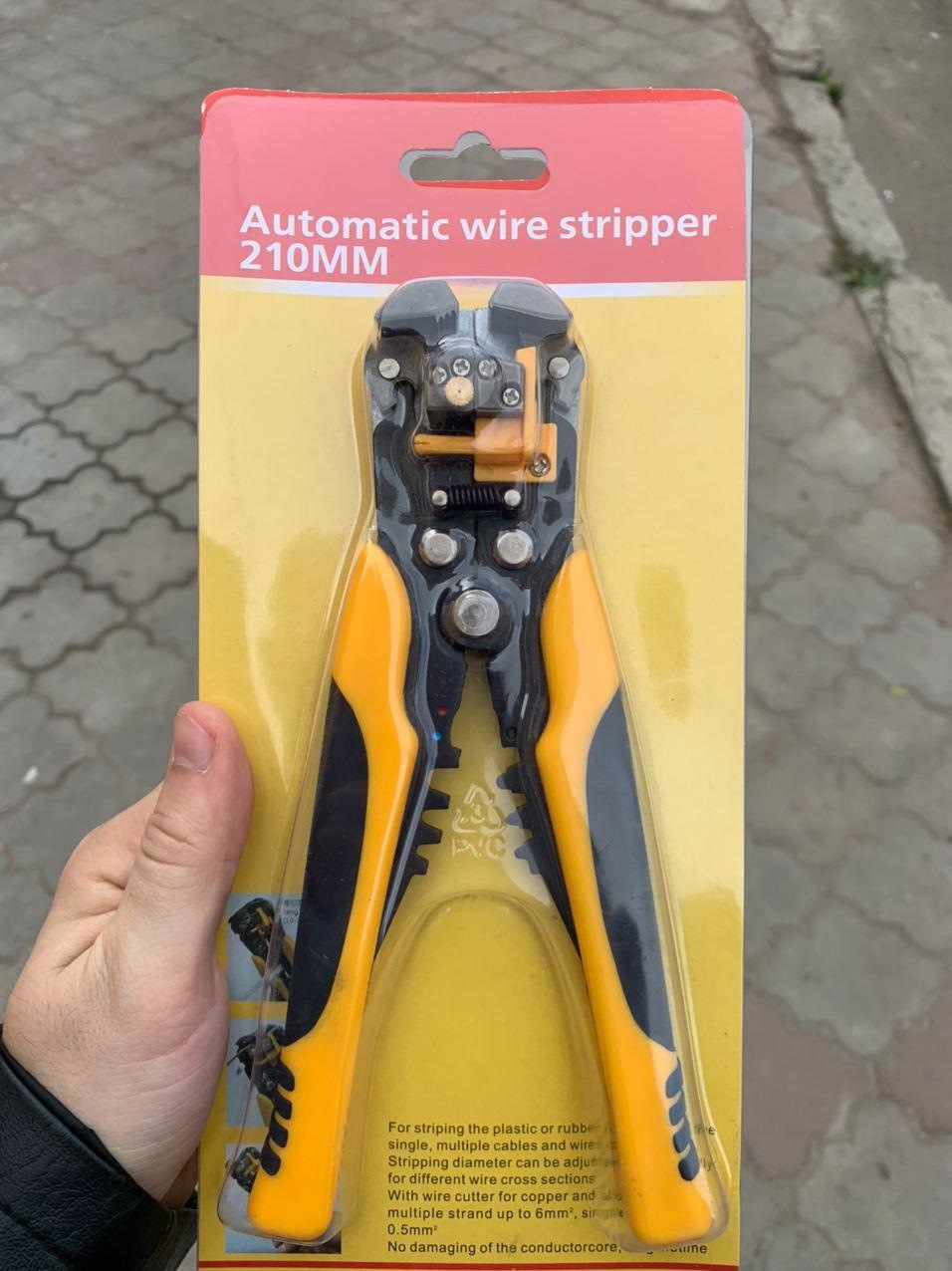

4. Скрипер (наймач ізоляції)
Купив собі такий, не знаю як я раніше без нього жив. РЕЧ!
5. Ізолента (чим більше краще. Обов'язково чорна:=) )
6. Стяжки великі та середні
7. Набір для зняття обшивки (був куплений раніше)
8. Ліхтарик

Для простоти установки я б розділив процес на кілька етапів:
Етап 1:Підготовка робочого місця та зняття обшивки.
<
Етап 2:Планування розведення кабелів та створення коси
Етап 3:Монтаж підкапотних елементів
Етап 4:Прокладання кабелів та розміщення центрального блоку
Етап 5:Підключення керуючої кабелів та силових + блокування
Етап 6:Паяння (я паяв тільки силові кабелю)
Етап 7:Програмування та перевірка вузлів
Етап 8:Складання і насолоду.

Приступимо

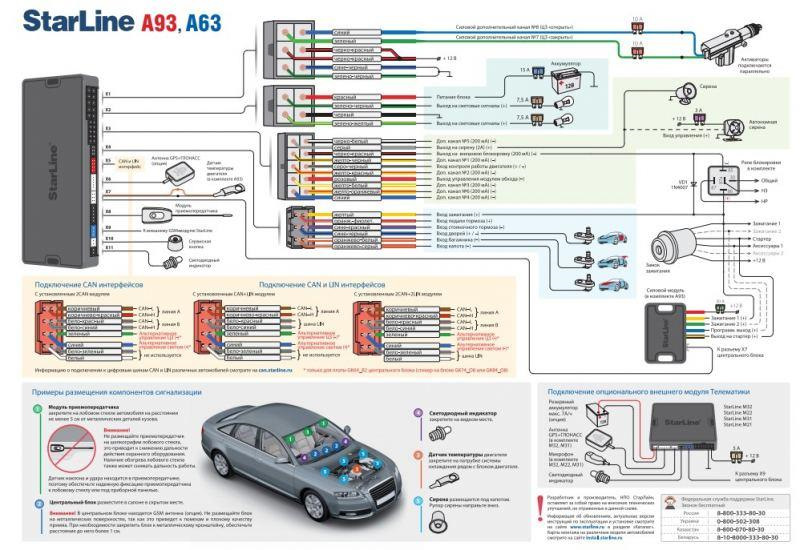

Карта монтажу загальна

Можна завантажити на оф сайті.
<
надалі качаємо прошивку CAN модуля для нашого автоcan.starline.ua
Найголовніше - для того щоб залити прошивку кан модуля виробникпропонує варіант прошивки через програматор (про це нижчепоговоримо) так 5 разів пробував і не вийшло. У результатірозуміємо блок сигналізації, дістаємо CAN модуль і бачимо тамневеликий порт Мікро ЮСБ. Качаємо програму StarLine Master (вонанам ще знадобиться) і заливаємо прошивку на наш авто.
GSM модуль все одно доведеться вставляти розбираючи основний блок, так що сміливо робіть все одразу до монтажу

Карта монтажу для конкретно моєї машини install.starline.ru

span> logicas за що йому окреме спасибі.
Збираємо соплі )
Примітка :Обшика підрульова була знята ще при пошуку несправностіповоротника
/p>
Місце установки основного блоку
Рекомендую зняти блок запобіжників для зручності монтажу.
Ще собі зробив підсвічування з льодів та крокодилів (корисно і втуризмі та в ремонті)
Так набагато зручніше

Далі скажу що я захотів також складати дзеркала при постановці наохорону (я завжди їх закриваю так як часто паркуюся у вузькихмісцях) Для цього необхідно знайти провід кнопки складання дзеркалдля подачі на нього маси (поки що дзеркала тільки складаються) і нерозкладаються при знятті з охорони але я це вирішу)
Для цього підключаємо будь-який додатковий канал до дроту якийукзаан на скрині (зелений з жовтим але краще продзвонити тому щотам є схожі)

>
Знімав відео для себе, тому скріншот — УВАГА ПОШУК КАБЕЛЯ ТІЛЬКИЧЕРЕЗ ТЕСТЕР З ЗАЗЕМЛЕННЯМ

Реле блокування підключайте за схемою і туди куди хочете) Але кращепроконсультуйтеся у авто електрика.
< /p>
Коли ми всі закінчили з установкою і перевірили, що все працює набазових налаштуваннях, нам необхідно оновити сам модульсигналізації, а також налаштувати його. І тому що я протикав і незрозумів що для А93 потрібен програматор я поставив питання де йогокупити - А Ніде! . Тому на просторах інтернету було знайдено схемуна основі чіпа CP2102 USB-to-UART конвертер (куплений за 45 гривеньу магазині для Ардруїно)

комплект для створення програматора. 85 гривень всього))
Підсумковий програматор (червоний кабель живлення можемо непідключати він нам не потрібен) USB-to-UART конвертер CP2102. Даліпідключаємося до інтерфейсу антени яка кріпиться на лобове скло (Шлейф роз'єму Х8) і через програму StarLine Master прям по хмаріоновлюємо
Ось так оновлюємося.
Перше це активувати сімку через підтримку Starline (інструкція вкомплекті)
Далі це прив'язка GSM модуля до основного блоку
Натисніть сервісну кнопку 7 разів увімкніть запалювання. Підуть7 сигналів сирени.
Приблизно через 30 секунд дочекайтеся 3 світлових сигналів відавтомобіля і 1 мелодійного сигналу брелка.
Вимкніть запалювання.

І зробити обхід імобілайзера штатними засобами
Вставити ключ у замок. 14 разів натиснути кнпоку валет повернутиключ (не заводити) дочекатися кількох звукових сигналів і відразувимкнути запалення і витягнути ключ. > Я собі зробив закриттядверей при включенні запалення + гальмо та відкриття при вимкненнізапалення. І додатковий канал для складання дзеркал. Взагаліперепрошую за довгий і можливо не пов'язаний пост але я отримавзадоволення і налаштував сигналку так як хотів. Але кращезвертайтесь до установників)))
PS сигналку купив за 10500 (купив чохол відразу — чохол гавно, замовив новий на алі). 500 грн розхідників

Якщо у когось будуть питання — допоможу чим зможу.
