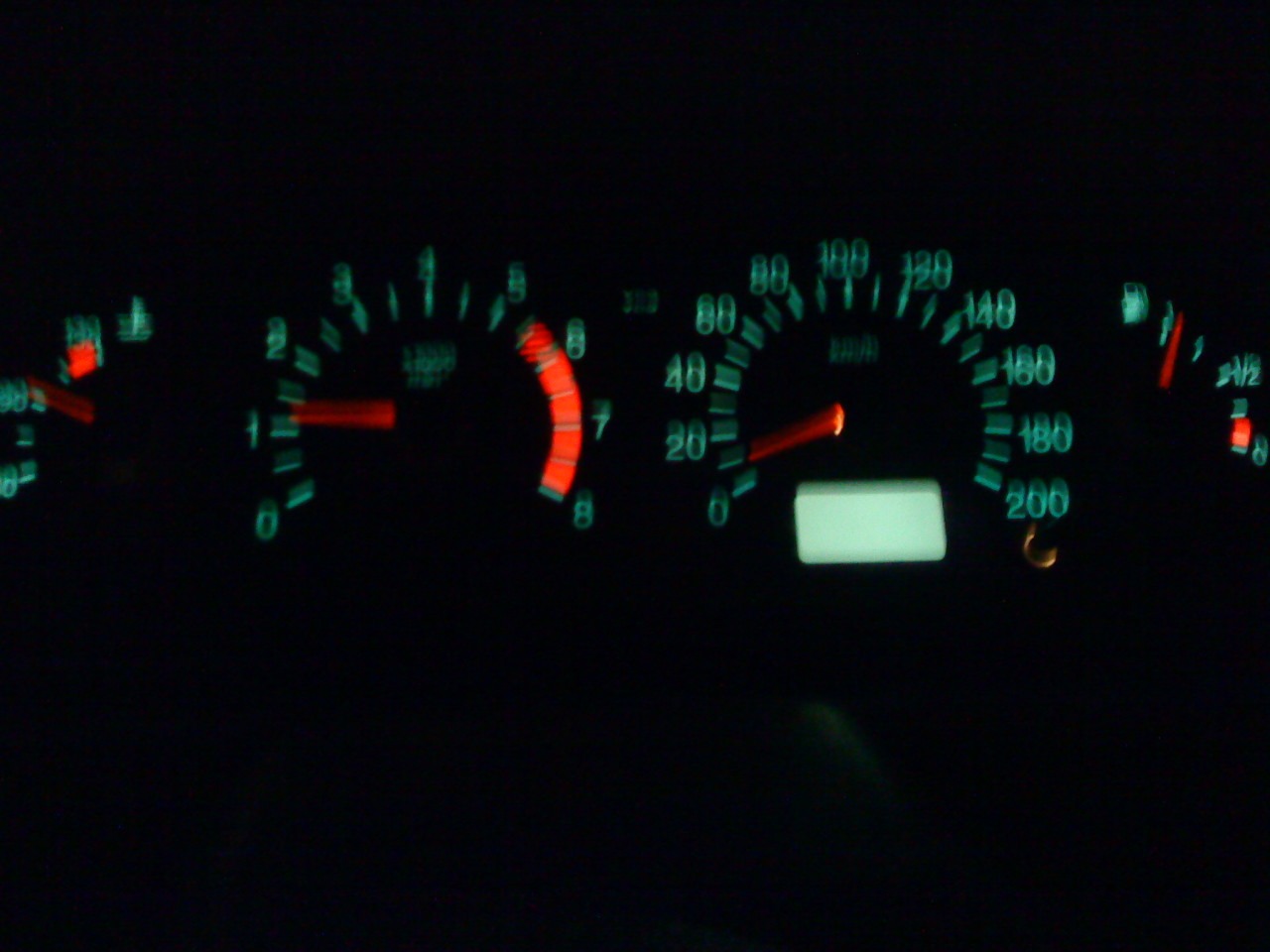

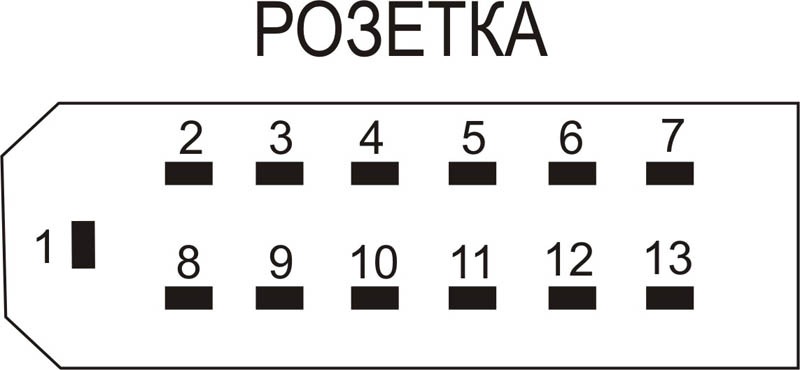

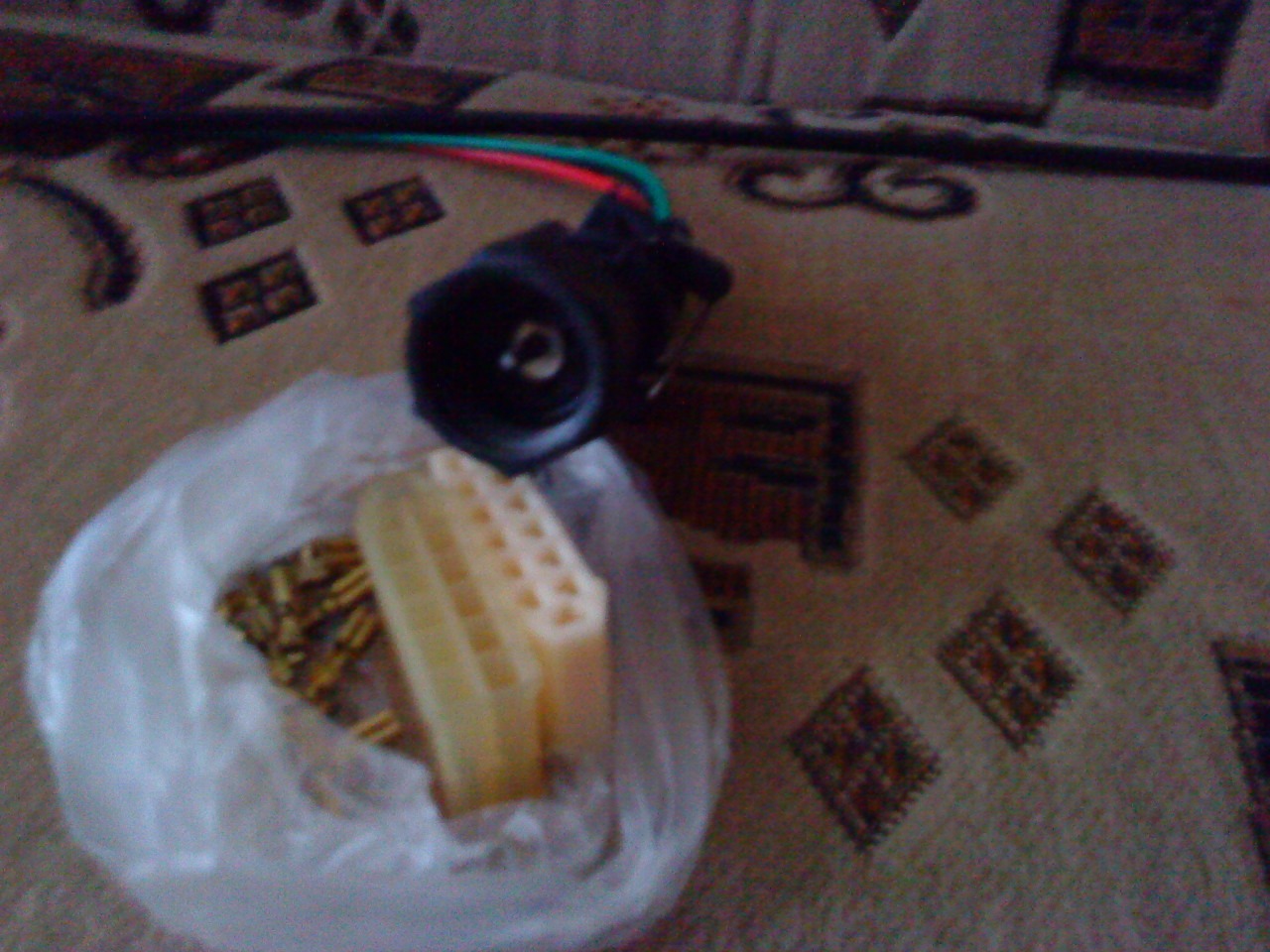

Поставив собі щиток приладів від Ваза. Виглядає майже як рідний, але електронний. Для інстала потрібен датчик швидкості від Ваза абоОди. Я вибрав другий варіант — не треба колгоспити перехідників докоробки. Датчик повинен бути 6 тис імпульсним (70 грн.) Так самопотрібні колодки 13 пінові, контакти (грн 15 всі разом) або джгутразом (100 грн), вмілі руки або електрик. Я віддав перевагу другомуваріанту, тим більше ціна задоволення не така велика. 100 грн запідключення Також для правильного функціонування рівня палива требакупити реостат від ВаЗ 2104-07 або в нашому рідному замінити самреостат на Волговський 3110 на 55 л (він зворотної дії). Що б цьогоне трапилося треба підкладати гумки під кріплення всієї цієїбайди.Якщо ставити від Волги, то треба спаювати залізні вусики.Меніздалося простіше зробити наш з Волговським (ціна нового 40 грн.).від меблів довжиною 7 см кожен. Використовував десь по половинідовжини кожного. Щоб встав козирок треба або вигнути ці куточки щобприладка втопилася далі, або підпиляти козирок. Поки не робив нете, не те. Підключали за цією схемою:
X1 БІЛИЙ
Конт № Колір проводу Призначення
1 Чорний Маса
2 Ні Низковольтний тахометр
3 Коричневий з червоною Високовольтний тахометр
4 Рожевий Постійний плюс живлення
5 Зелений з білою Датчик температури двиг
6 Коричневий (2 шт) Включення габаритів
7 Сірий з червоною Підсмоктувач
8 Ні Лампа CHECK ENGINE —
9 Ні Лампа CHECK ENGINE +
10 Помаранчевий Живлення приладів 15/1
11 Коричневий з синім Лампа гальма стоянки
12 Коричневий з білою Лампа "контроль зарядки"
13 Сірий Датчик тиску масла
Х2 ЧЕРВОНИЙ
Конт № Колір проводу Призначення
1 Блакитний з червоною Датчик рівня палива резерв
2 Помаранчевий Живлення приладів 15/1
3 Чорний Маса
4 Білий Освітлення приладів
5 Блакитні (2 шт) Лампа правого повороту
6 Блакитні з чорною (2 шт) Лампа лівого повороту
7 Рожевий з блакитною Лампа рівня торм. Рідк.
8 Ні
9 Зелений від датчика скор Сигнал датчика швидкості
10 Рожевий з червоною Датчик рівня палива
11 Зелений з чорною Лампа "далеке світло"
12 Синій з білою Лампа "аварійний сигнал"
13 Ні
Коментарі9
у тебе була рар200?
з чого такий висновок?
5 Блакитні (2 шт) Лампа правого повороту6 Блакитні з чорною (2 шт) Лампа лівого поворотавот наприклад у мене вони жовті йде на повороти і взагалі всі інші кольори не як у тебе
а хз, я цю розпинування в інтернеті знайшов. тобто це не по моїй приладці, тому стверджувати не буду. стояла аеп на 180, якщо був би рар я і не морочився б
у мене така ж біда аеп 180)))
електрик за 2 години зробив
довго робив?)
Це від 10ки приладка?
це з 2115. ну а так так
