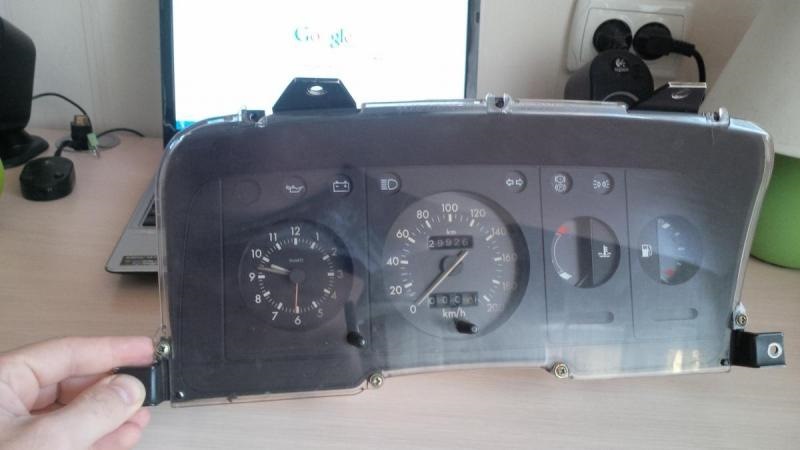

була проведена заміна приладки з годинником на приладку зтахометром.
Докладно все розписано ось тут починаючи з поста № 28, тому вседублювати бажання немає. ford-club.ua/board/index.…p? showtopic=115409& page=2
таблиці NEW номер на колодці відповідатиме номер у графі "код"

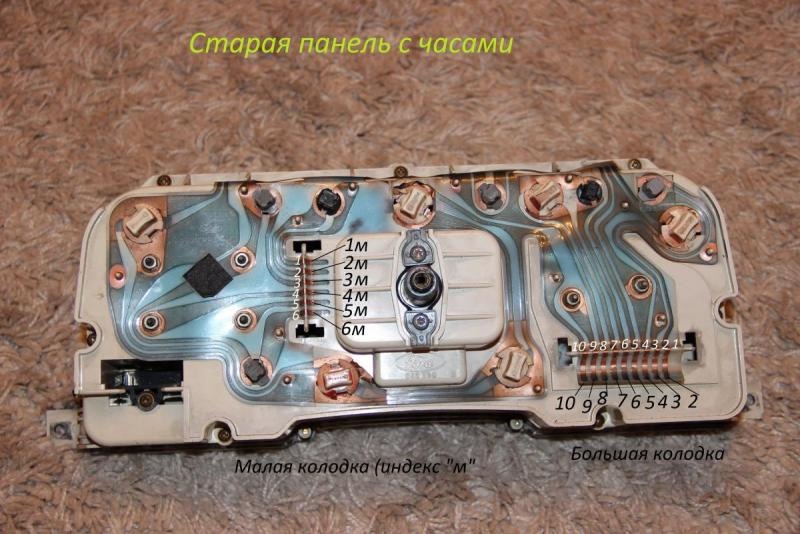

Всі дроти були пронумеровані згідно нумерації на старій (згодинником) приладці, щоб у разі чого можна було всі піни (контакти) швидко повернути на місце.

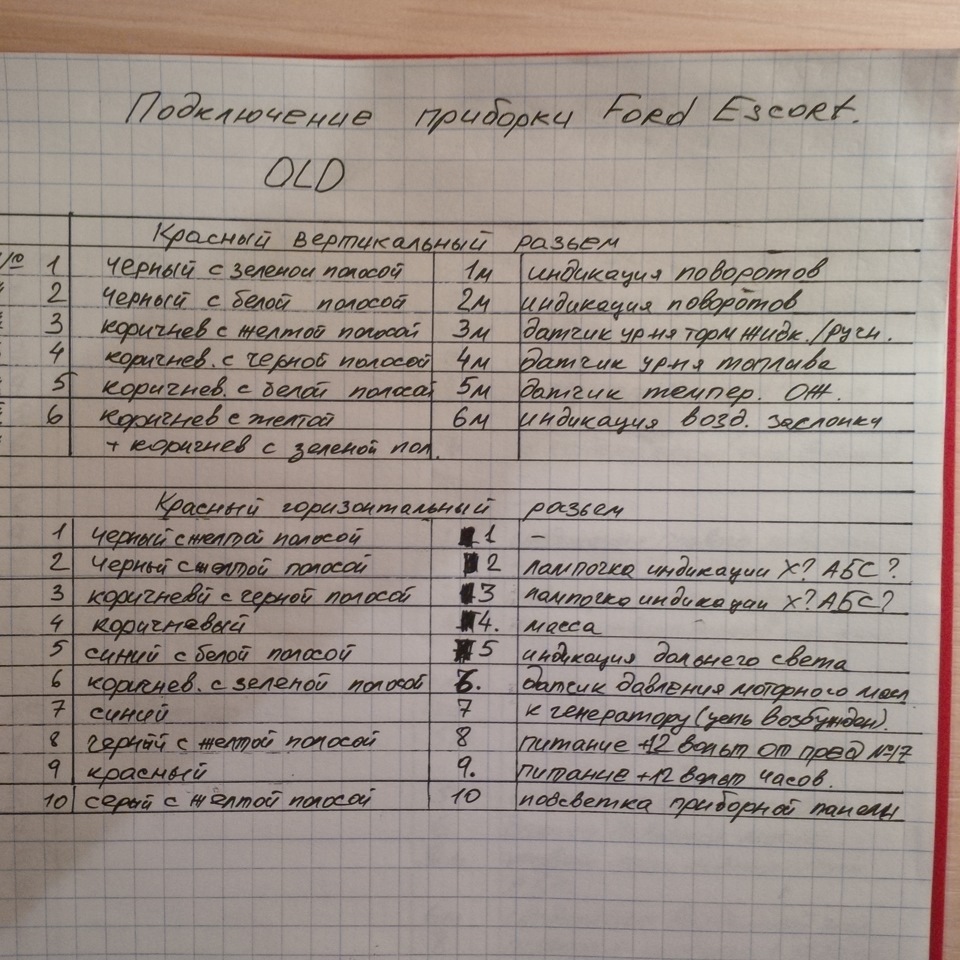

Далі складено таблицю до старої приладки, де кожен рядок визначаєномер контакту, колір дроту, номер цього дроту в джгуті проводки, іза що відповідає цей провід (призначення).

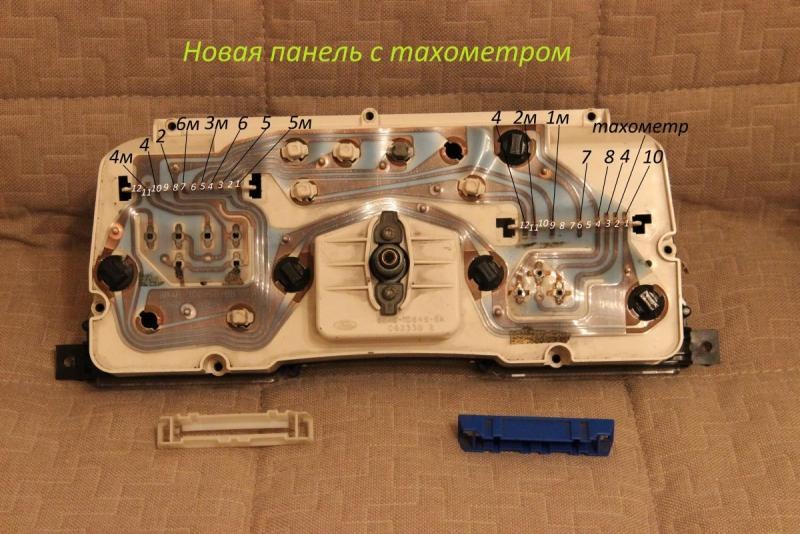

У новій таблиці (для прибирання з тахометром) вже проставленіпотрібні дроти, тому просто переставляємо заздалегідь пронумерованідроти на призначені місця і все запрацює. Для тих хто і може і хочеє привід все ще раз (за бажання) перевірити ще раз.

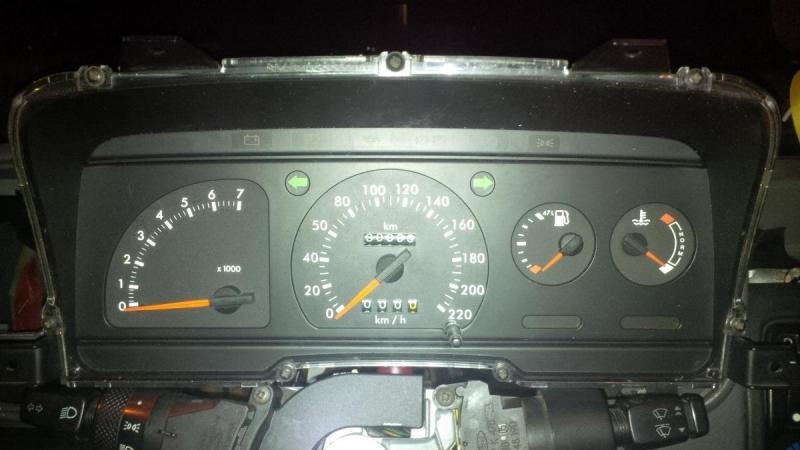

При правильної нумерації і без помилкового підключення згіднотаблиці — гарантую повну працездатність приладової панелі зтахометром у Форд Ескорт МК4.
Матеріал було складено спільно і за істотної допомоги форумчанината фордовода з ніком drapieznik (лев)
