Так як штатний прикурювач незручний, постійно вилітає зарядка длятелефонів — вирішив зробити додаткову розетку. 4-х контактногореле.
В екзисті замовив врізну розетку Hyundai/Kia 0K54A 66 2P0
Купил 4-х контактне реле
Провід та клемки знайшов удома<

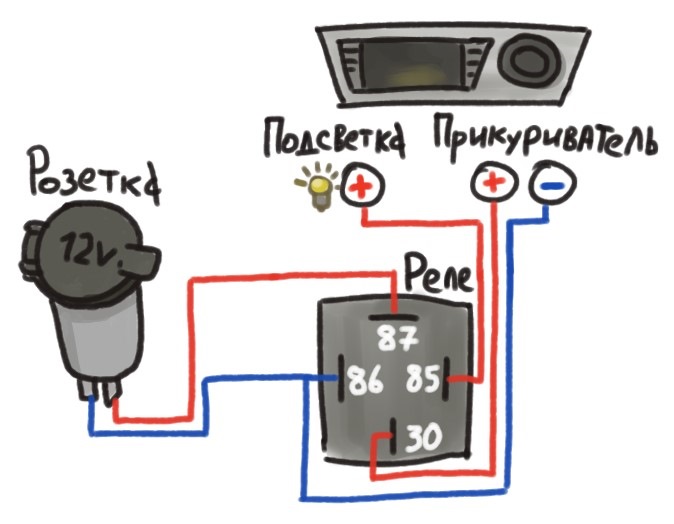

Схема підключення
Ну і невеликий процес

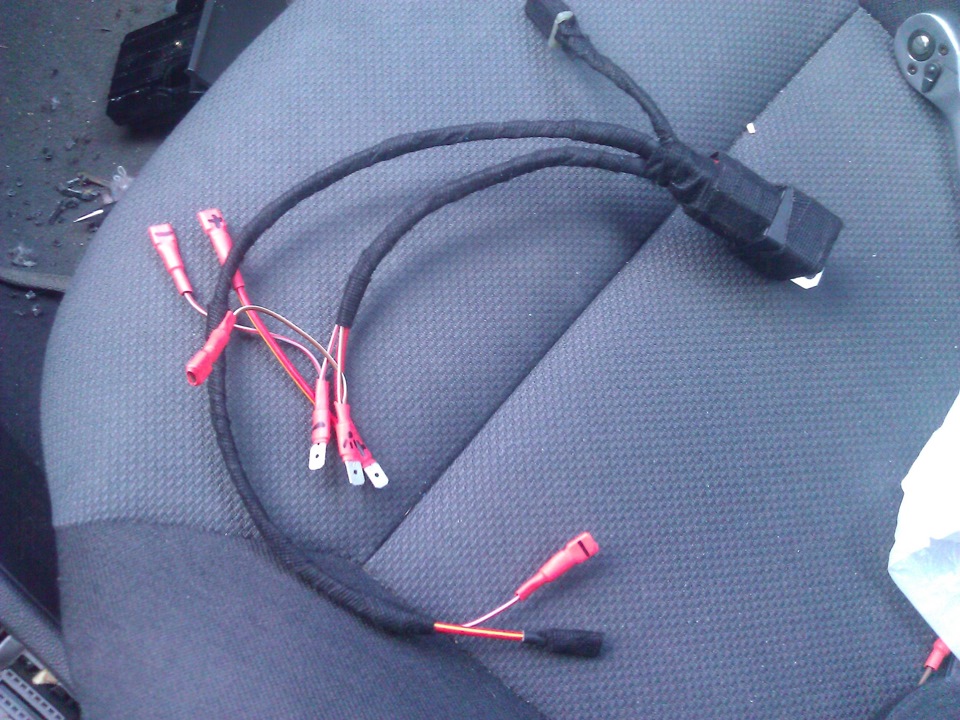

Готова проводка з реле

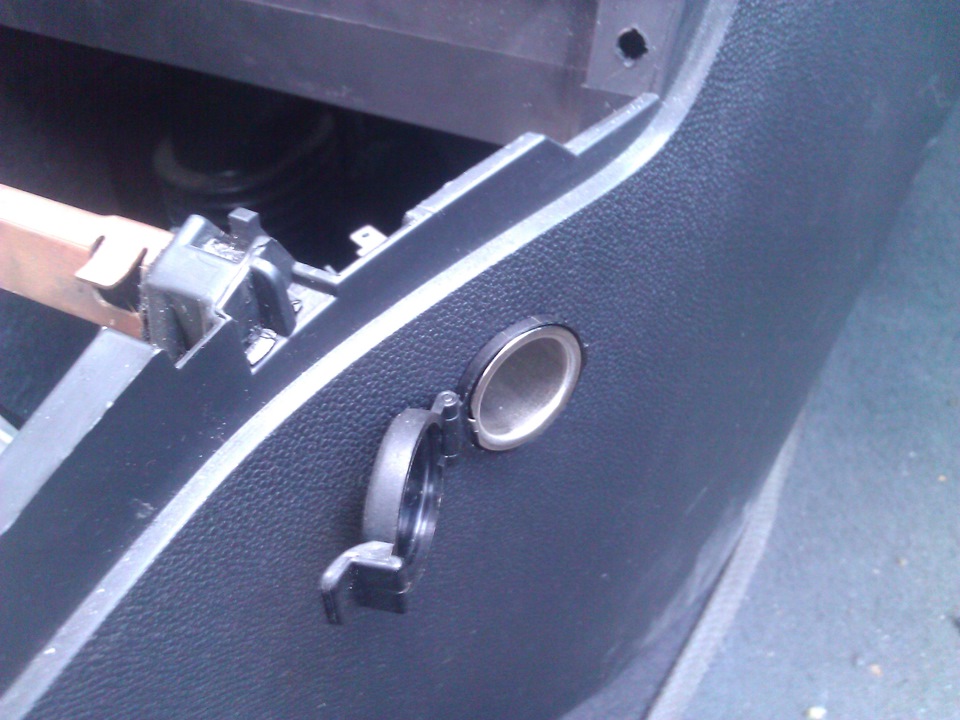

Проробив отвір і вставив розетку

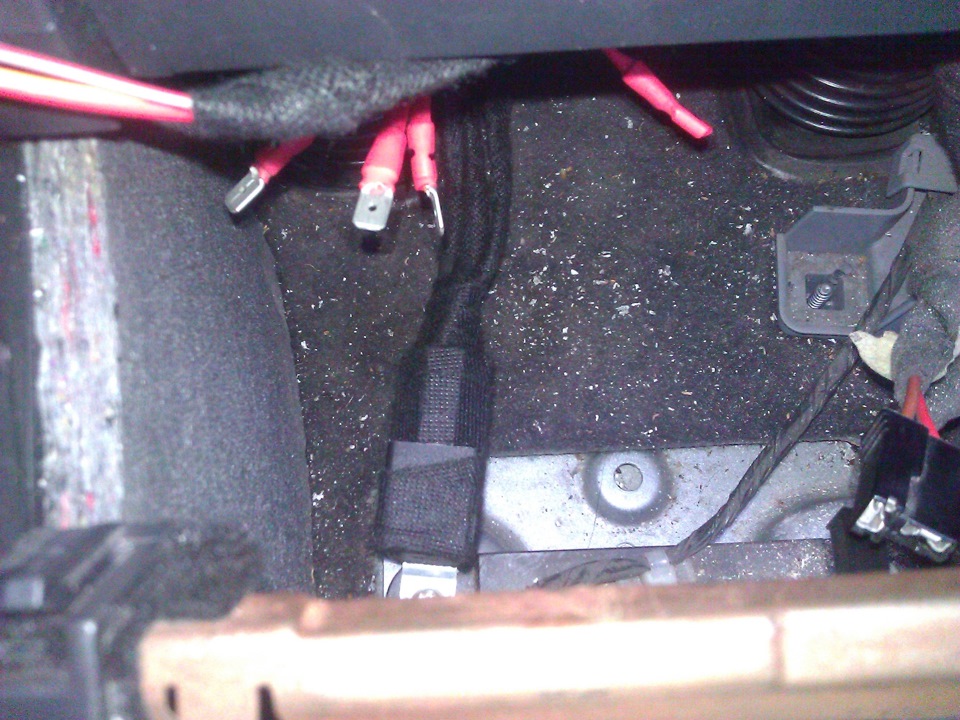

Реле щоб не бовталося, закріпив на кріпленні ізика

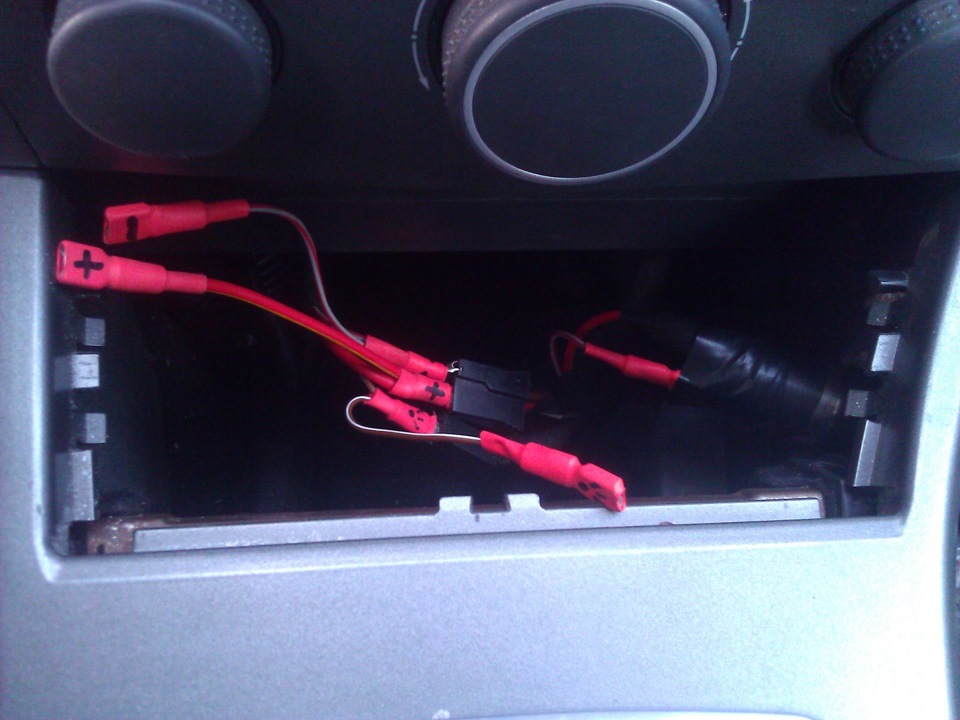

Всі проводки розмальовані, щоб випадково не переплутати)))
Попільничка підключена
Результат
все на своїх місцях
Тест пройдено
Тепер при включеному запаленні розетка і всі підключені приладиотримують живлення, а коли вимикаєш розетка знеструмлена.
Коментарі17
Сама розетка як кріпитися зсередини? Або ізолента наше фсе?)))
Розетка складова. Чорна пластмасова частина з кришкою має клямки і напрямну, в неї вставляється ця гільза вони один одного фіксують. Забий номер у пошуки побачиш яка вона в не встановленому стані.
s56.radikal.ru/i154/1207/41/f87872848ffb.jpg
Добротна штука, напевно собі все-таки перероблю як у тебе. Дякую
Красавчик, FAQ серйозний!
я вважаю те реле не потрібно просто б поставив запобіжник і підключив паралельно до рідного
А детальніше можеш пояснити? Тому що мені один електрик теж щось подібне говорив, але я нічого не зрозумів.
ну ти взяв + і - з рідної прикурки, а там уже захист предик і пустив все через реле це зайве, просто тобі на другу прикурку вистачить взяти плюс з рідної і пустити на крайняк через запобіжник і все, на рідній прикурці зазвичай де то варто 30а, а але ...
Або я індіанець, або як то мудро )))Він за твоєю схемою відрубуватися буде при вимкненому запаленні, на відміну від центрального?
а чого він буде відрубати при вкл. запали з якого неба ти взяв?
Не за ВКЛ, а за ВИМК.
так і за твоєї схеми буде отрубатса буде отрубатса при вимк. на плюс прикурки, а прикурка працює коли включаєш запалку де тут логіка не зрозумію, хочеш що б прикурка працювала ні від запалки візьми плюс з АКБ і то за цією схемою потрібно вкл.
Млинець! розмова глухого зі сліпим! На Астрі Н прикурювач працює при ВКЛ і ВИКЛ запалюванні. Це не завжди зручно, тому реалізація активування додаткового прикурювача ТІЛЬКИ! при ВКЛ запаленні іноді дуже потрібно. Автор зробив саме тому, що я описав. ...
ну думку я твою зрозумів але те що на схемі прикурка вкл при вкл. габаритів це зовсім інше ніж те, що ти взяв плюс на котушку реле від замку запали!, все забий не люблю ображати людей, прости мене
Одне зайве, в Астрі при включенні запалення підсвічування прикурювача включається завжди, незалежно від того вкл або викл габарити. Так що схема виправдовує своє призначення
Молодець! Теж зробив приблизно так само, тільки замість розетки поставив розгалужувач і сховав у тунелі, а + кинув з АКБ, дуже тонкий провід йде на прикурювач, а споживачів багато. Харчування реле кинув через кнопку і розмістив її під рульовою колонк...
Також думав розгалужувач сховати, але вирішив що краще встановлю більш штатно і під рукою, так як часто користуємося і весь час потрібно підключати, різні телефони, перетворювачі для ноутів і т.д. , То я передбачив штекерок.
