Спроба покращити світло заднього ходу за допомогою галогенок на 35Вт не дала очікуваного результату, довелося шукати альтернативувибір впав на понад потужні світлодіоди по 10W з ними результатперевершив усі мої очікування) Підключав через резистор приблизно 7Ом.

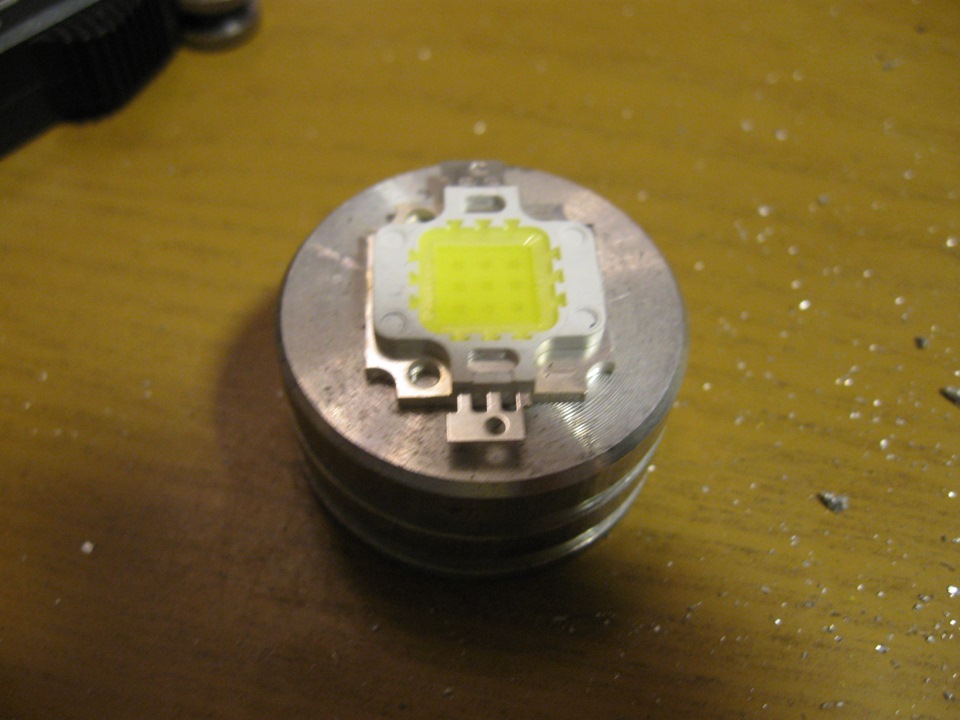

Вигляд разом з радіатором.

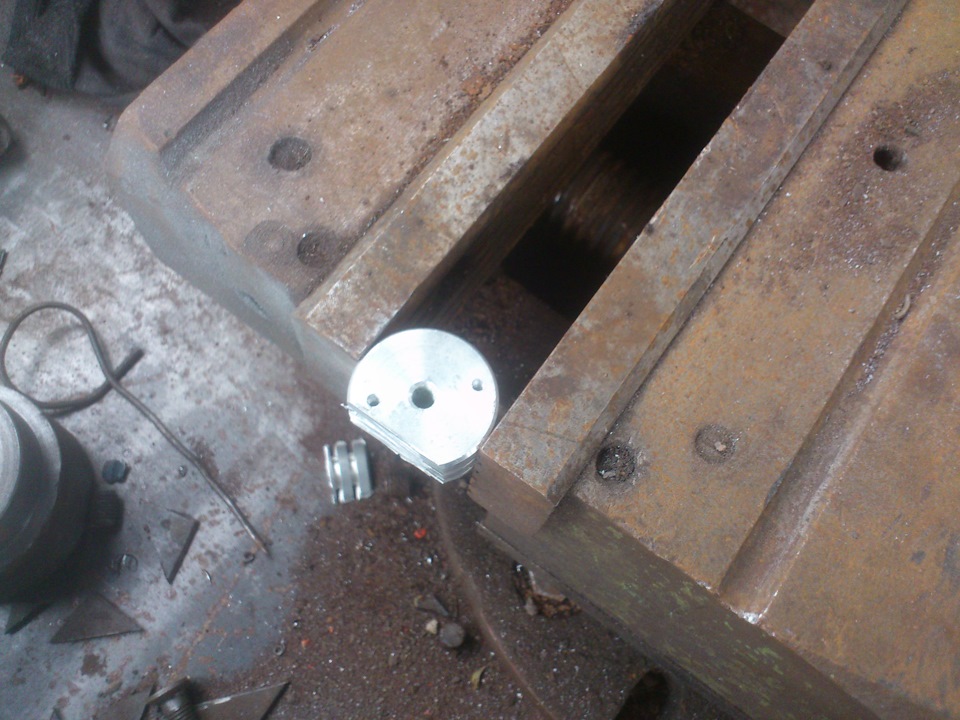

зрізаємо один бік для зручності кріплення

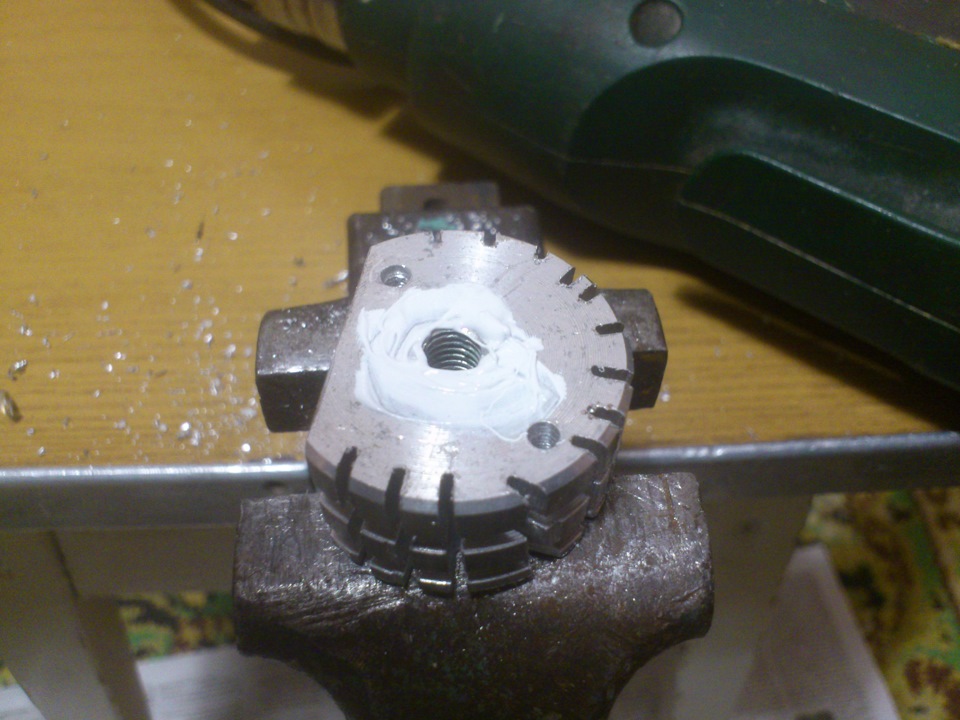

мажемо термопасту

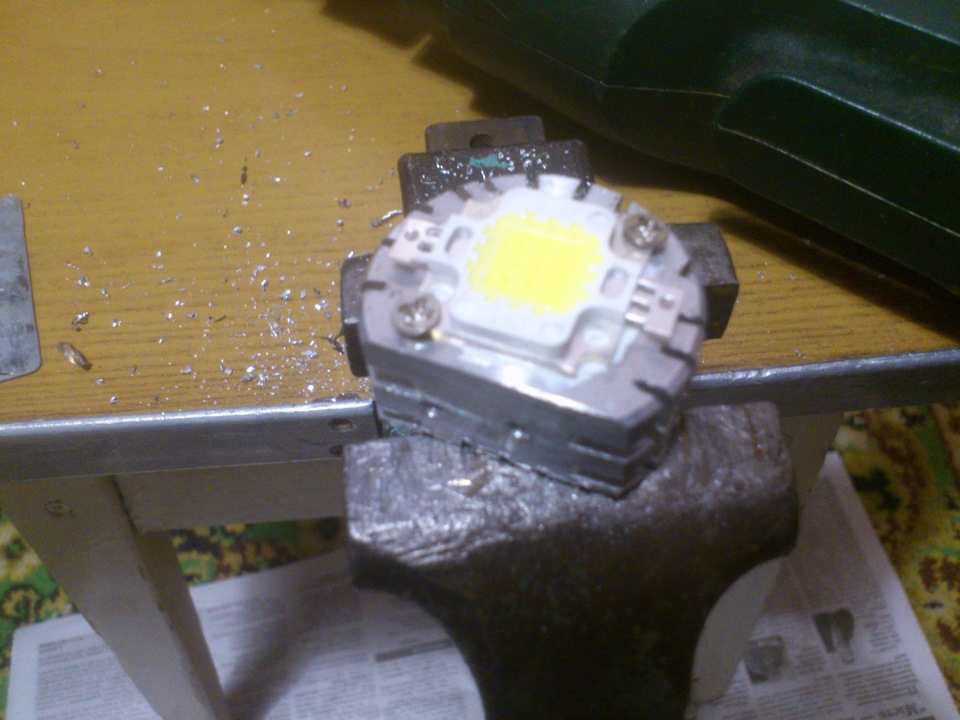

збираємо

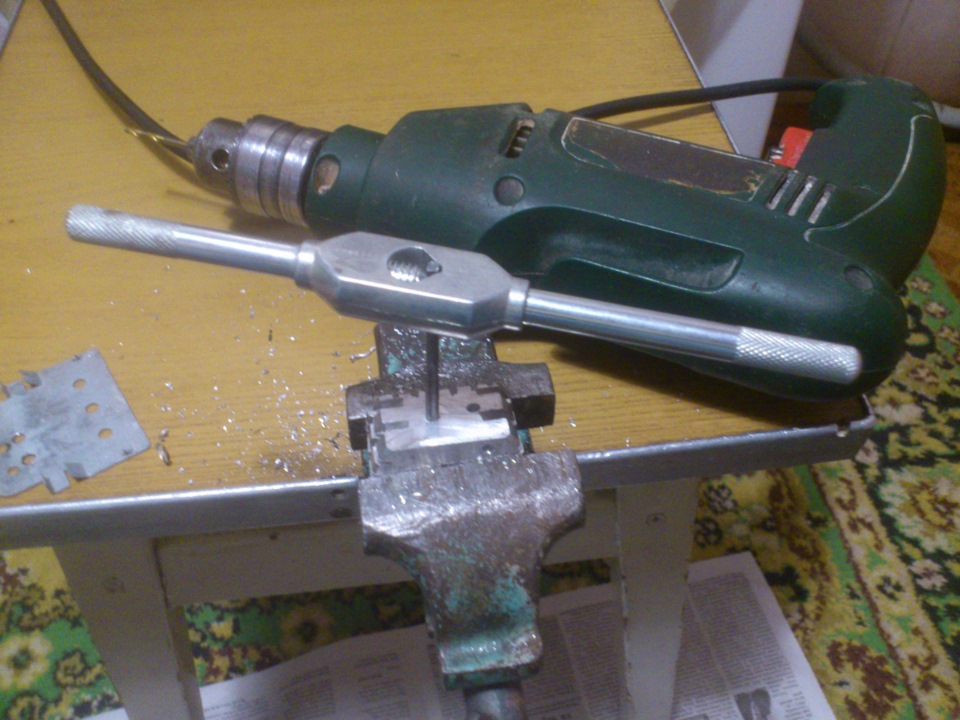

нарізаємо різьблення для кріплення діода
свердлимо дірки у цій платівці, для чого вона призначена у ліхтаріневідомо, напевно для кріплення нашого діода)))
фото встановленої пластини
прикручуємо радіатор з діодом до пластини
так закріпив резистор вид через скло
Порівняння вдень
Вночі
Вночі на відстані 10 кроків від авто
вигляд з боку на рівні бокового дзеркала
вид з боку стокове лампочки з відключеним діодом PS лампочка підчас фото світить + включений габарит сторони діода
На всіх фото для порівняння спалах відключено.
Думаю наданих фото достатньо щоб зробити висновок виконана роботакоштує витраченого часу та грошей. І на останок з приводунагрівання діода, він пробув увімкненим приблизно 50 хвилин і незгорів! так що думаю бояться перегріву та швидкого виходу зі стоячине варто)
Коментарі20
Спасибі велике за звіт! Він мене підштовхнув у правильний напрямок. Ось і я подужав дане доопрацювання
правильно підключати потужні світлодіоди через драйв
2 роки світять без проблем, навіть у таксистів яким ставив, та й драйвер у рази дорожчий за сам світлодіод
без драйвера велика ймовірність того, що світлодіод згорить, та і без драйвера термін служби світлодіода менше. драйвер на аліекспресі 25грн коштує, не особливо великі гроші
як навчитися підбирати харчування для діода?)
Підібрати можна регульованим блоком живлення, але навіщо його підбирати? в інеті можна знайти характеристики будь-якого діода і там все є.
ось це сильно, дуже сильно! скільки промучився встановити це диво?
Дякую, установка зайняла близько години, радіатори були готові просто підрізав до потрібного розміру
Фару розпаював? Чи влізло через рідний отвір?
Через рідне
Ну ти мене і підступив, тепер шукатиму кристал на алі і замовляти собі ...
А як підключив? АКБ + резистор на 7 Om + Led 10w. І який струм і напруга йде на світлодіод після резистора. Заздалегідь дякую!
В інеті є калькулятор для розрахунку резисторів там підставляються характеристики діодів (оскільки у всіх вони різні). Я струм не міряв підбирав досвідченим шляхом щоб на маленькому радіаторі діод не сильно грівся!
Цікаво! Що якщо цей діод поставити на передні фари (може навіть по дві штуки у фару). Як думаєш ефект який буде?
Буде сильно зліпити, кут світла 120 градусів
Добре зробив, молодець! І ціна гуд. Я робив на трьох 270 лм OSRAM, так там плата потрібна але правда на стандартному цоколі, а тут прикольно і мороки менше. Я так розумію матриця на 1000 лм і 6000 км, харчування 10 ,5 і 1А.
Спасибі) Так матриця така.
правильна робота. я за типом цієї криківської матриці робив дхо тільки матриця люстрон була. харчування 10.5 а потужність 900люм. я думаю цікавіше буде. у цієї на мою всього 450 люм.
яка ціна матриць?
Заліково! Тепер є мені над чим подумати))))
