Вітаю, товариші)) Шукав таку схему досить довго

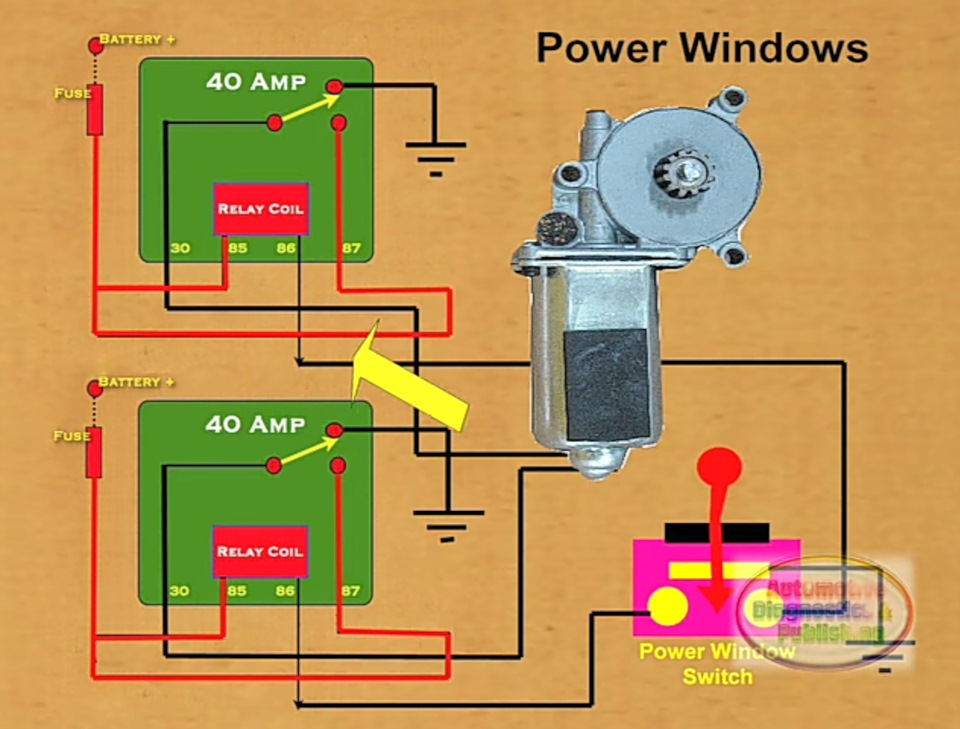

Схема підключення
, знайшов у мережі на зарубіжному сайті, заливаю сюди, кнопкизателефонував

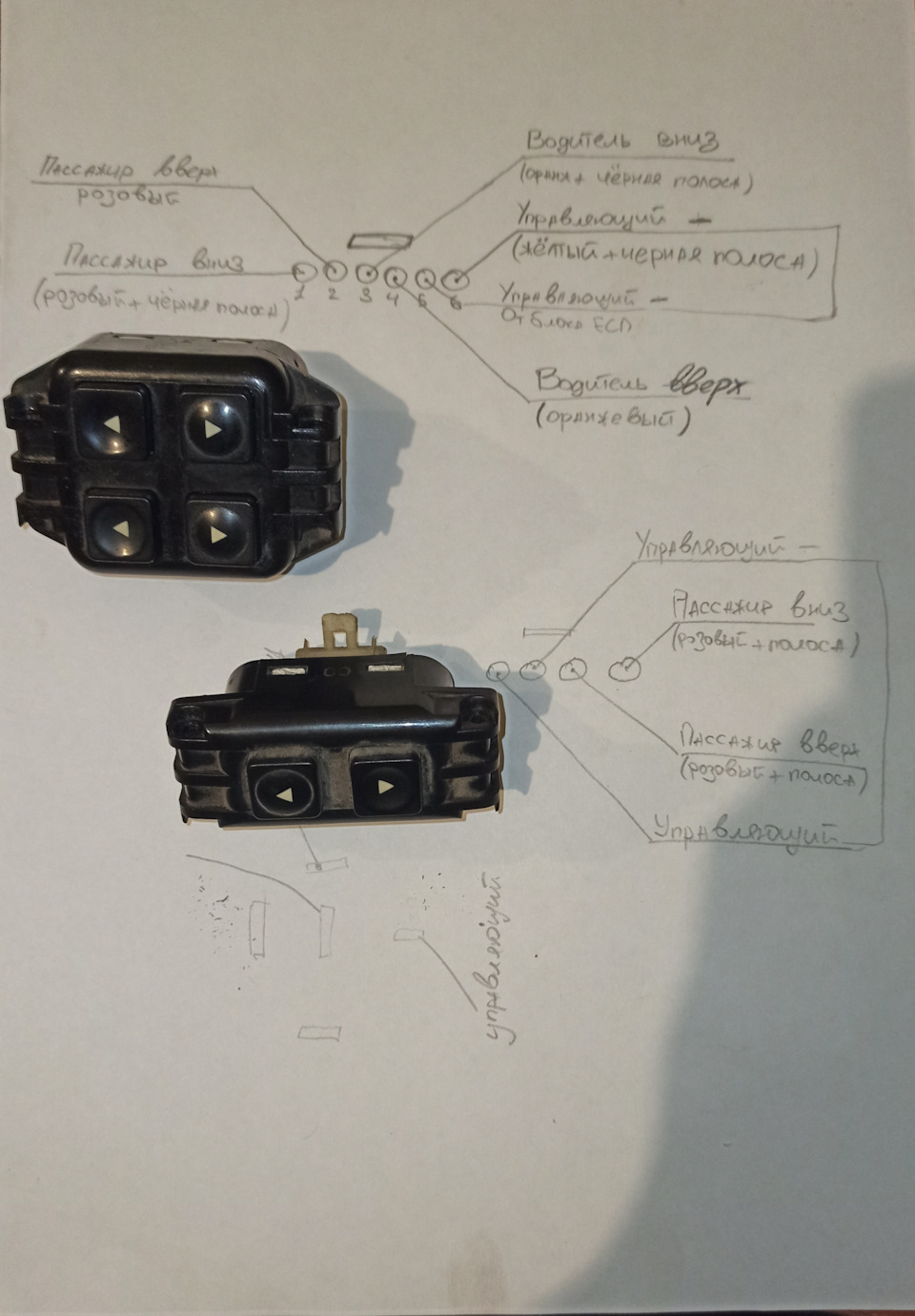

Розпинування кнопок

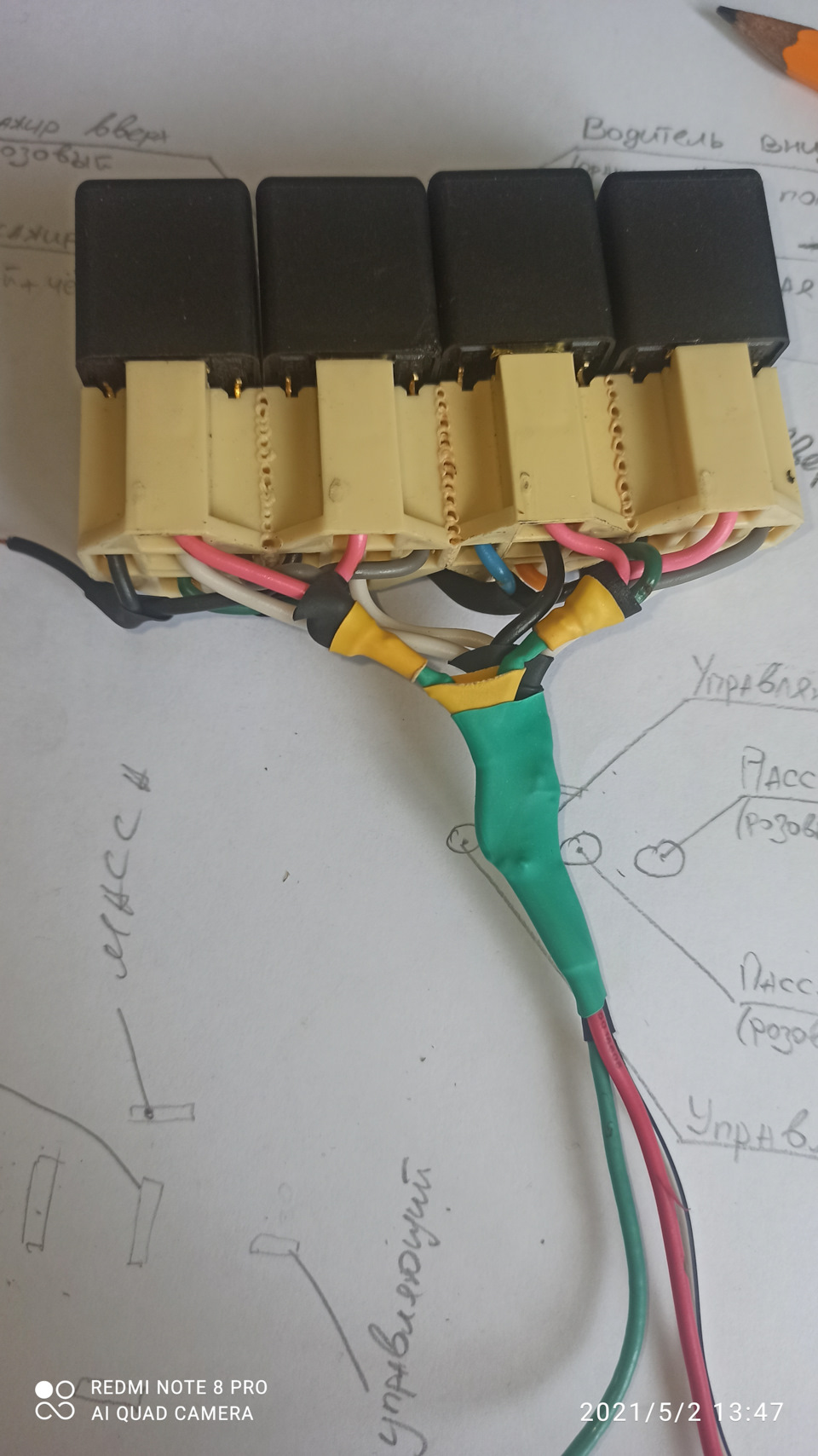

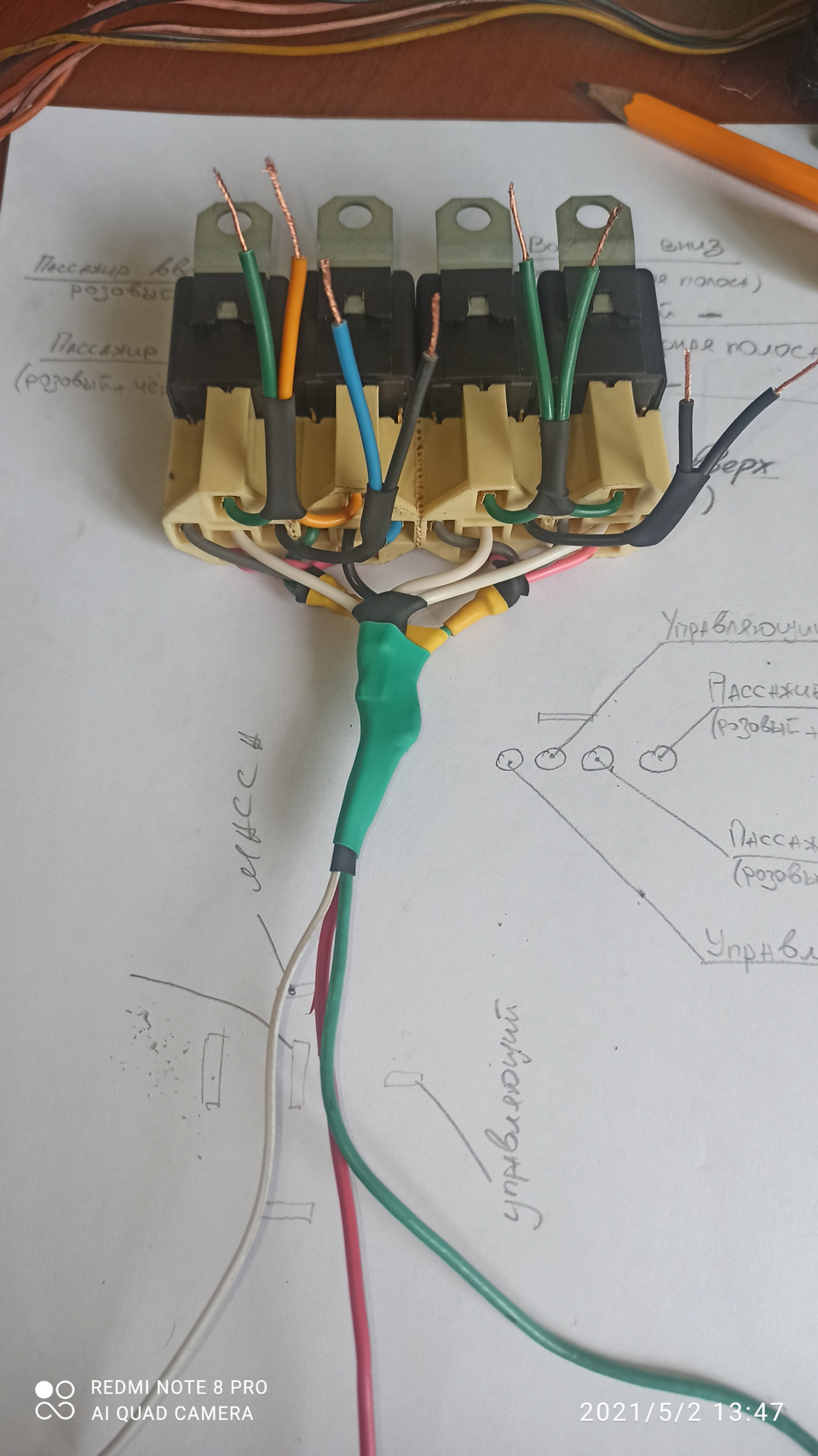

, зібрав собі
, цілком робоча схема, рекомендую.Реле з фішками обійшлися в 190гривень (7-8$) Схема універсальна, підходить практично на будь-якийавтомобіль.
Коментарі4
Ще раз перечитав. Згадав як виглядає плата рідного блоку управління стеклами. У рідному теж шибки керуються через реле. Рідного немає? Чи згоріли релюхи?
Машина взагалі була на вëслах, вже майже доробив на кнопки, коли комплект збирав, не було блоку, та я й особливо не шукав, мруть вони часто
Тоді все стало на свої місця.
У мене також підключено через реле!
